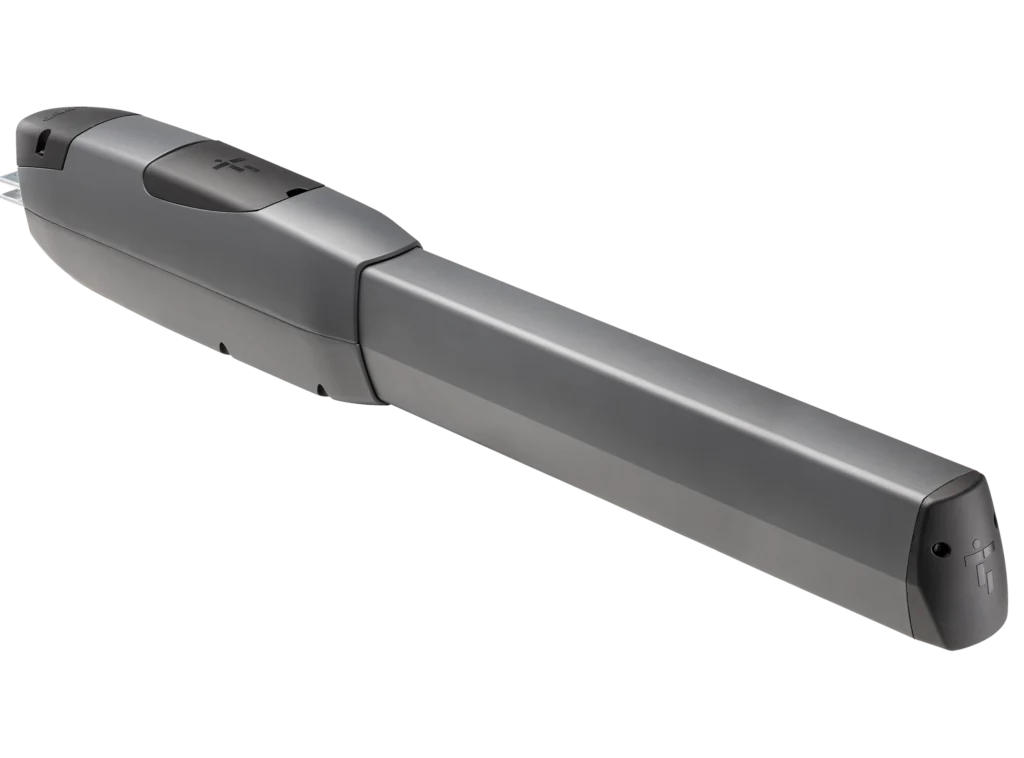

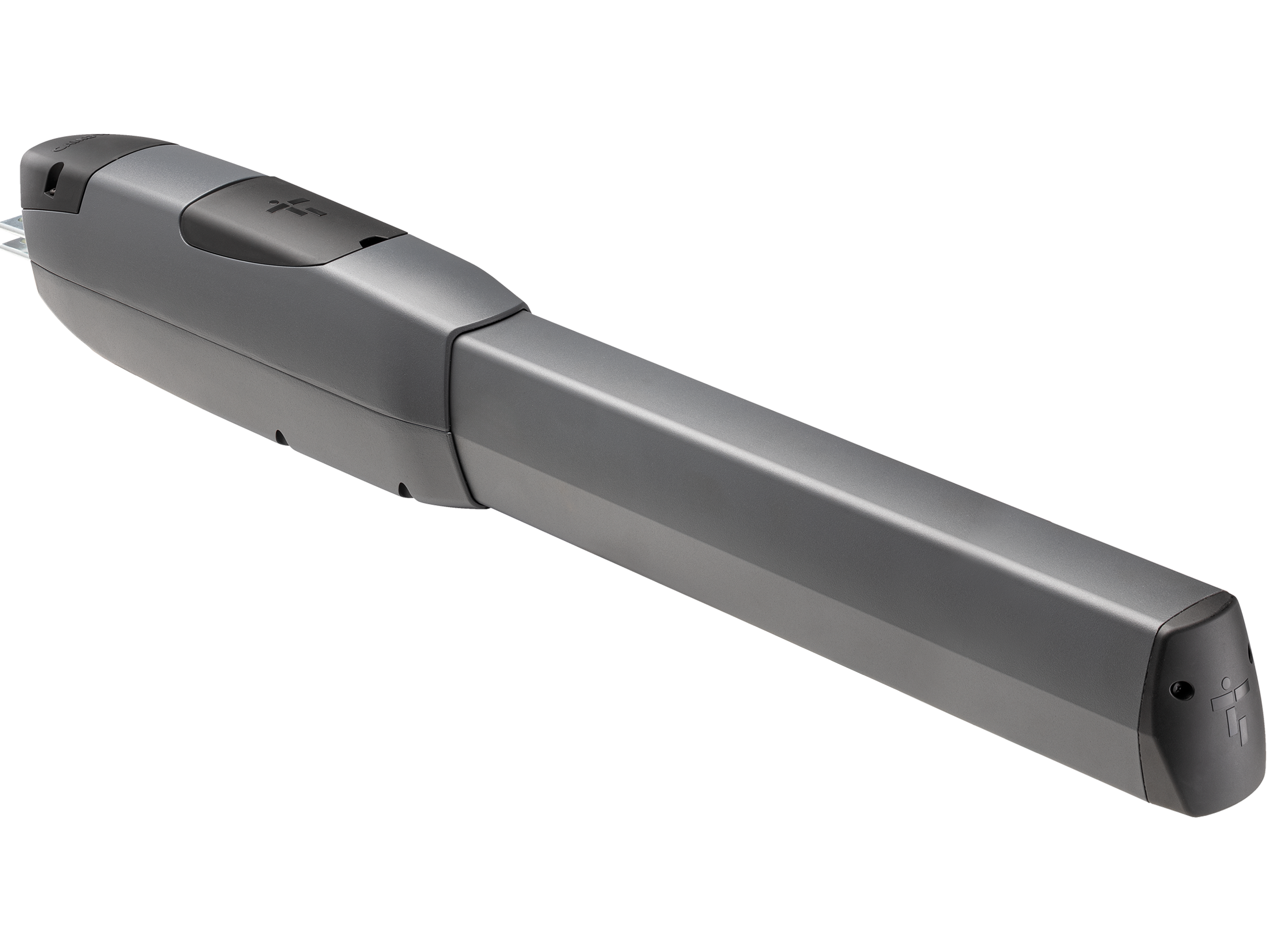

CAME ATI50DGF 24 V motor za krilnu kapiju sa enkoderom
CAME ATI50DGF (801MP-0220) je nepovratni motor na 24 V DC sa enkoderom za krilne kapije, sa manevrom od 19 s/90° i kontinuiranim radom. Radne granice su do 2 m/1000 kg, 2,5 m/800 kg, 3 m/600 kg, 4 m/500 kg ili 5 m/400 kg.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME ATI50DGF 24 V motor za krilnu kapiju sa enkoderom – opis proizvoda
CAME ATI50DGF, šifra 801MP-0220, jeste nepovratni motor na 24 V DC sa enkoderom za automatizaciju krilnih kapija. Aktuelni CAME podaci navode rad do 5 m ili 1000 kg, pri čemu dozvoljena masa zavisi od dužine krila.
24 V CAME motor za duga i teška krila
ATI50DGF pripada aktuelnoj NEW ATI seriji. Otvaranje do 90° traje 19 sekundi. CAME navodi kontinuirani rad, a motor i enkoder koriste pojednostavljeno trožilno povezivanje sa odgovarajućom centralom. Ugrađeni su mehanički graničnici za otvaranje i zatvaranje.
Radne granice
- krilo do 2 m: najviše 1000 kg;
- krilo do 2,5 m: najviše 800 kg;
- krilo do 3 m: najviše 600 kg;
- krilo do 4 m: najviše 500 kg, uz obaveznu električnu bravu;
- krilo do 5 m: najviše 400 kg, uz obaveznu električnu bravu.
Brojevi nisu međusobno sabirljivi. Konačan izbor zahteva proveru geometrije, mase, površine ispune, vetra, šarki i učestalosti rada.
Tehničke karakteristike
- napajanje motora: 24 V DC;
- snaga: 100 W;
- apsorpcija: 8 A;
- vreme manevra 90°: 19 s;
- radni režim: kontinuirani rad;
- potisak: 400–4000 N;
- stepen zaštite: IP54;
- radna temperatura: od -20 do +55 °C;
- enkoder: da;
- izvedba: nepovratna.
Centrala i sadržaj isporuke
CAME za ATI50DGF navodi centrale 801QA-0050, 801QA-0060 i 002ZL65. Pojedinačni SKU 801MP-0220 nije komplet za dvokrilnu kapiju: centrala, drugi motor, fotoćelije, daljinski upravljači, signalna lampa, električna brava i ostala oprema moraju biti posebno navedeni u ponudi.
Montaža i servis u Beogradu i Srbiji
Pre poručivanja pošaljite dužinu i masu svakog krila, dimenzije stubova, fotografije šarki i pozicije motora, ugao otvaranja i procenu broja ciklusa. Dracom obavlja proveru kompatibilnosti, prodaju, montažu i servis prema zvaničnom CAME uputstvu FA02011-EN.
Tehničke specifikacije za CAME ATI50DGF 24 V motor za krilnu kapiju sa enkoderom
| Proizvođač | CAME |
|---|---|
| Model | ATI50DGF |
| SKU | 801MP-0220 |
| Serija | NEW ATI |
| Tip motora | Nepovratni motor sa enkoderom |
| Napajanje motora | 24 V DC |
| Snaga | 100 W |
| Apsorpcija | 8 A |
| Vreme manevra 90° | 19 s |
| Radni režim | Kontinuirani rad |
| Potisak | 400–4000 N |
| Stepen zaštite | IP54 |
| Radna temperatura | -20 do +55 °C |
| Radne granice | 2 m / 1000 kg; 2,5 m / 800 kg; 3 m / 600 kg; 4 m / 500 kg; 5 m / 400 kg |
| Enkoder | Da |
| Mehanički graničnici | Otvaranje i zatvaranje |
| Električna brava | Obavezna za krila od 4 m i 5 m |
| Kompatibilne centrale | 801QA-0050; 801QA-0060; 002ZL65 |
| Boja | RAL 7024 siva |
| Sadržaj isporuke | Pojedinačni motor; centrala i dodatna oprema nisu uključene |
Uputstva i dokumentacija za CAME ATI50DGF 24 V motor za krilnu kapiju sa enkoderom
Galerija i video – CAME ATI50DGF 24 V motor za krilnu kapiju sa enkoderom
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME ATI50DGF 24 V motor za krilnu kapiju sa enkoderom
Za kakvu kapiju je namenjen CAME ATI50DGF?
Za krilne kapije sa krilom do 5 m, uz obaveznu proveru mase, geometrije, vetra i intenziteta rada.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 801MP-0220.
Da li ATI50DGF pripada novoj ATI seriji?
Da. ATI50DGF je 24 V model iz aktuelne NEW ATI serije.
Na kom naponu radi motor?
Motor radi na 24 V DC.
Da li model ima enkoder?
Da, model-specifični CAME opis izričito navodi enkoder.
Kolika je snaga motora?
Aktuelni CAME podatak je 100 W.
Kolika je apsorpcija?
Aktuelni CAME podatak je 8 A.
Koliko traje manevar od 90 stepeni?
CAME navodi 19 sekundi.
Za kakav režim rada je namenjen?
CAME tabela navodi kontinuirani rad.
Koliki je potisak?
Aktuelna CAME tabela navodi opseg od 400 do 4000 N.
Koji je stepen zaštite?
IP54.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Koje su granice do 3 m?
Do 1000 kg na 2 m, 800 kg na 2,5 m i 600 kg na 3 m, uz proveru konkretne kapije.
Koje su granice za 4 i 5 m?
Do 500 kg na 4 m i do 400 kg na 5 m.
Kada je električna brava obavezna?
CAME navodi obaveznu električnu bravu za krila dužine 4 m i 5 m.
Koje centrale se koriste?
CAME navodi 801QA-0050, 801QA-0060 i 002ZL65 za ovu 24 V varijantu.
Da li se isporučuje kao komplet za dvokrilnu kapiju?
Ne. SKU 801MP-0220 je pojedinačni motor; sadržaj ponude mora biti naveden stavku po stavku.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 801MP-0220; validirano englesko instalaciono uputstvo je FA02011-EN.
Problemi i rešenja za CAME ATI50DGF 24 V motor za krilnu kapiju sa enkoderom
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
