Cardin SEL50 aluminijumski stubić 500 mm za fotoćeliju

Cardin SEL50 aluminijumski stubić 500 mm za fotoćeliju – opis proizvoda

Cardin SEL50 stubić za fotoćeliju je modularni aluminijumski nosač visine 500 mm. Namenjen je postavljanju jedne kompatibilne fotoćelije ili komandnog uređaja uz kapiju, parking rampu ili automatska vrata.

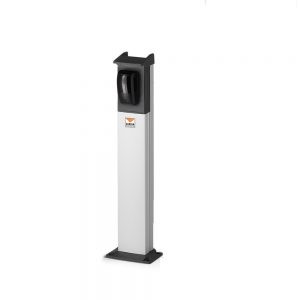

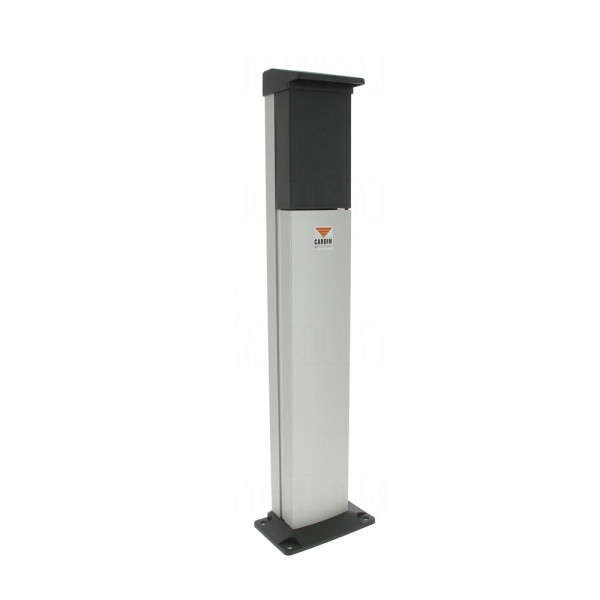

Cardin SEL50 stubić visine 500 mm

SEL50 se koristi kada na potrebnom mestu nema zida ili stabilne površine za montažu fotoćelije. Omogućava pravilno pozicioniranje uređaja i zaštićeno provođenje instalacionog kabla kroz stubić.

Šta nije uključeno

SEL50 je stubić i isporučuje se bez fotoćelije. Fotoćelija, komandni uređaj, kablovi i opciona SELFIX kontra-baza biraju se i poručuju odvojeno. Pre kupovine treba potvrditi kompatibilnost maske, dimenzija i načina pričvršćivanja.

Potvrđene karakteristike

• visina 500 mm;
• modularna aluminijumska konstrukcija;
• mesto za jednu nadgradnu ili ugradnu fotoćeliju uz proveru;
• unutrašnje provođenje kabla;
• mogućnost zamene oštećenog segmenta;
• primena sa odgovarajućim Cardin CDR, SEL, APRO, VEDO i PASSO uređajima.

Poravnanje i bezbednost

Fotoćelije na suprotnim stranama prolaza moraju biti pravilno poravnate, na stabilnim nosačima i izvan zone udara kapije ili vozila. Položaj treba proveriti u otvorenom i zatvorenom stanju automatike. Stubić nije zaštitni branik i po potrebi zahteva dodatnu fizičku zaštitu.

Planiranje montaže

Podloga mora biti čvrsta i ravna. Pre bušenja planiraju se dovod kabla, odvod vode, položaj drugog senzora i zaštita instalacije od mehaničkog oštećenja. SELFIX kontra-baza je zaseban dodatak.

Podaci za tačnu ponudu

• fotografija obe strane prolaza;
• širina prolaza;
• model fotoćelije;
• vrsta podloge i postojeći kablovi.

Srodnu opremu pogledajte u kategoriji dodatna oprema za rampe. Dracom može da preporuči broj stubića, kompatibilnu fotoćeliju i profesionalnu montažu.

Kada su potrebna dva stubića

Za par fotoćelija najčešće su potrebne stabilne tačke na obe strane prolaza. Ako ni na jednoj strani nema odgovarajućeg zida, mogu biti potrebna dva SEL50 stubića. Broj se ne pretpostavlja bez pregleda lokacije, jer jedna fotoćelija može već imati dobru površinu za montažu.

Visina i međusobno poravnanje senzora treba da prate dokumentaciju fotoćelije. Nakon montaže proverava se reakcija sistema na prekid snopa u svim relevantnim fazama kretanja automatike.
