BFT ELI VELOCE BT A35 – brzi podzemni motor za krilne kapije

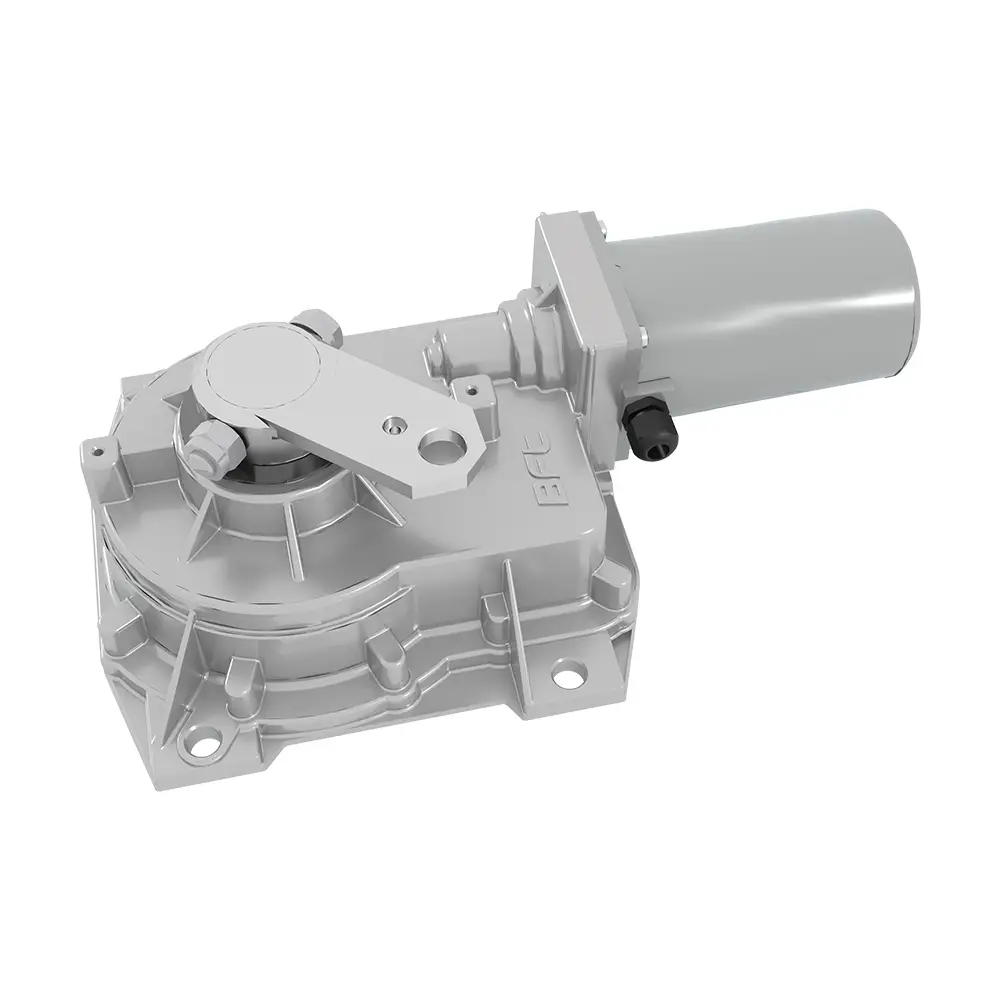

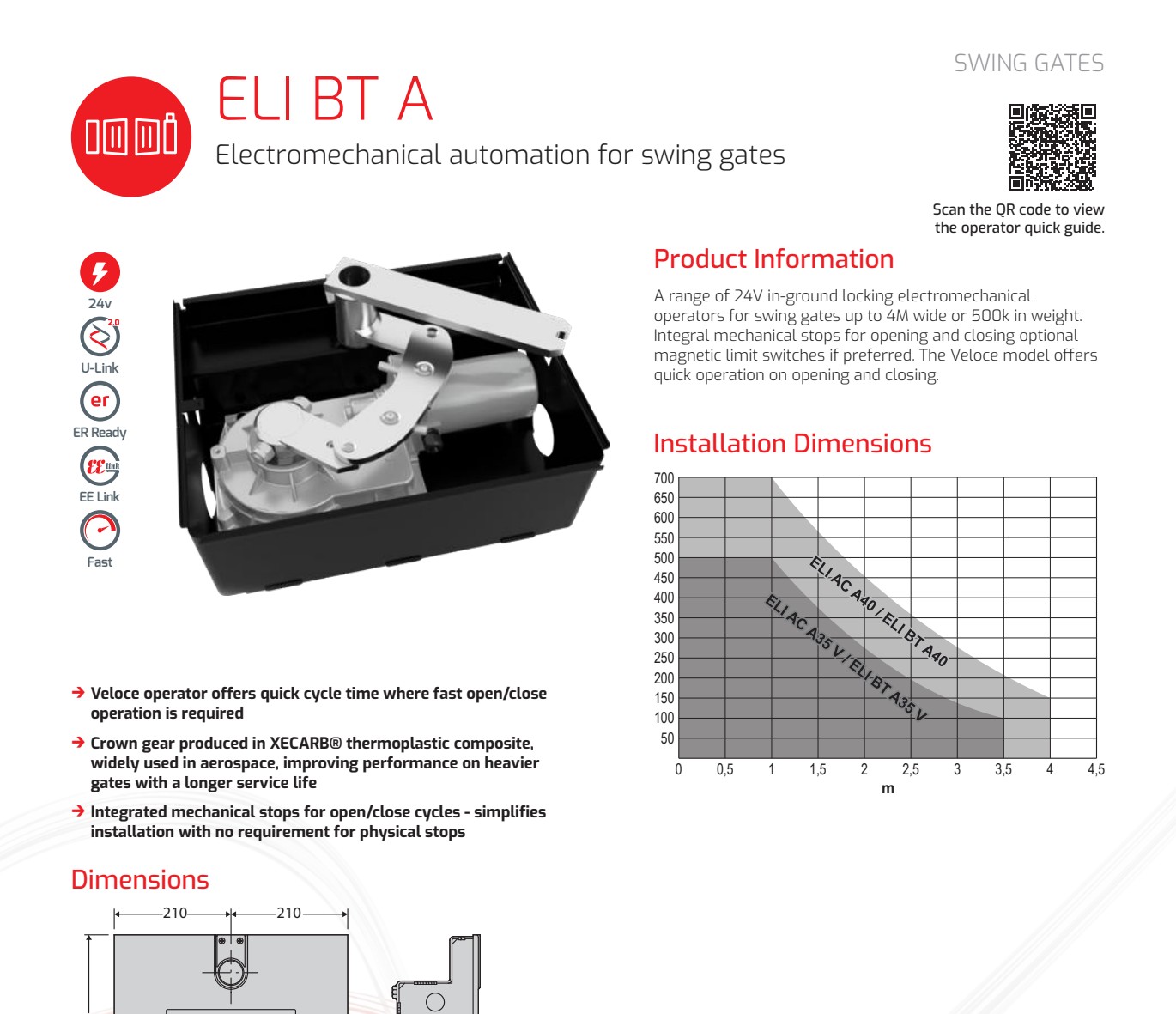

BFT ELI VELOCE BT A35, u dokumentaciji označen i kao ELI BT A35 V, jeste samokočeći 24 V podzemni elektromehanički pogon. Aktuelni BFT katalog navodi krilo do 2 m/250 kg bez električne brave, odnosno do 3,5 m/100 kg sa električnom bravom.

Proizvod nije na stanju. Dracom pruža identifikaciju postojeće ELI instalacije, servisnu procenu, izbor kompatibilne opreme i profesionalnu montažu.

Glavne prednosti podzemne ugradnje

Motor i prenos smešteni su u temeljnu kutiju ispod ose šarke, pa automatika minimalno menja izgled kapije. Kvalitet odvodnjavanja, antikorozivna zaštita kutije i tačno poravnanje ose presudni su za dug vek rada.

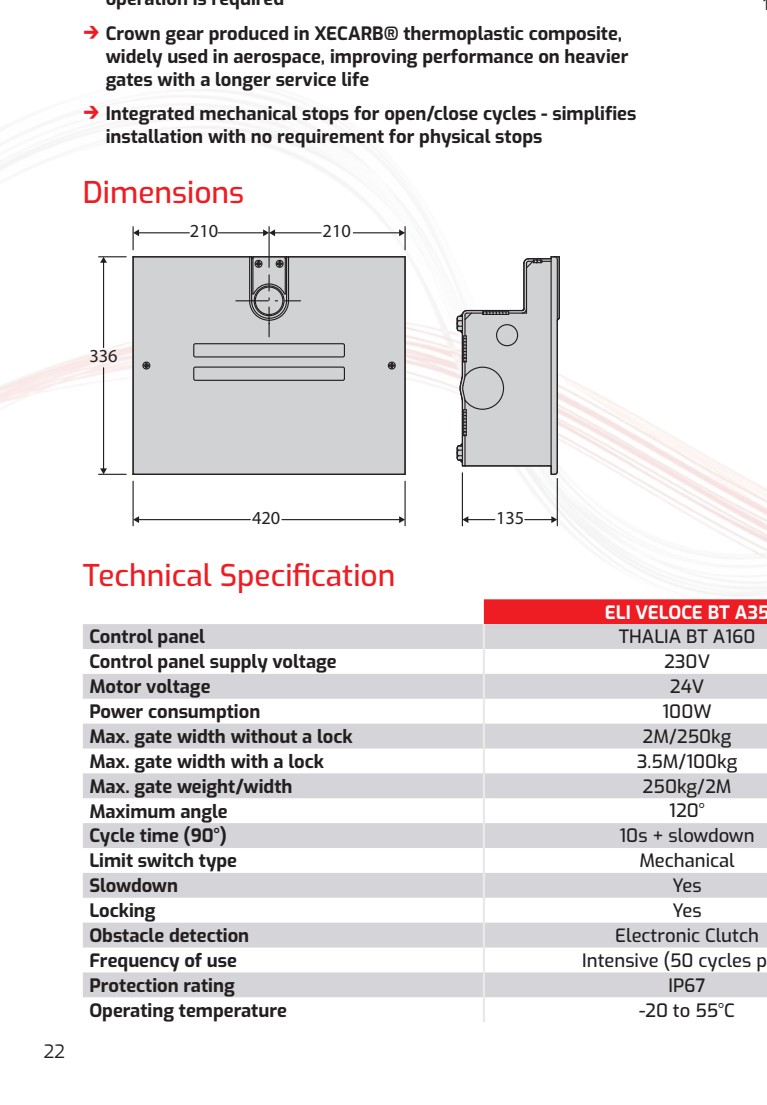

Najvažnije tehničke karakteristike

• 24 V DC motor snage 100 W i obrtnog momenta do 200 Nm;
• THALIA BT A160 centrala;
• otvaranje za približno 10 sekundi pri 90°, uz usporavanje;
• mehanički krajnji graničnici i opciono FCE magnetni komplet;
• do 50 ciklusa na sat i zaštita IP67;
• rad od -20 °C do +55 °C.

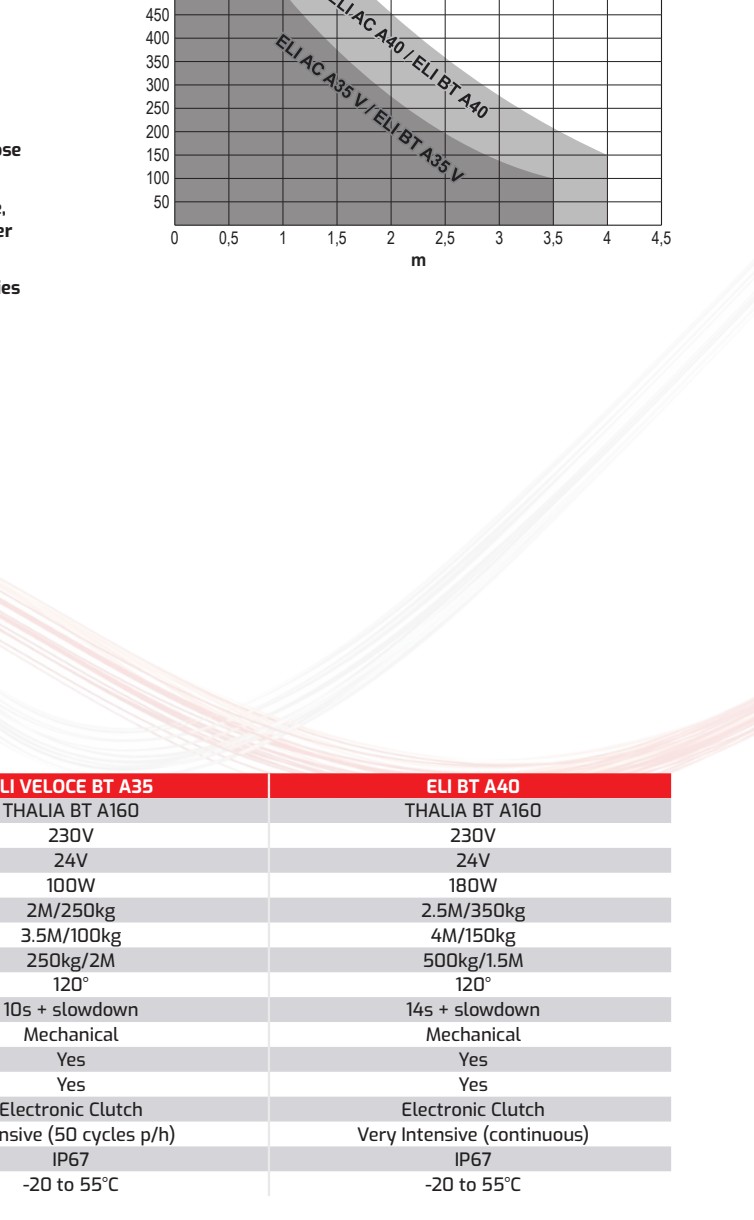

Pravilno tumačenje kapaciteta

Najveća kombinacija bez brave je 2 m/250 kg. Za krilo do 3,5 m katalog navodi samo 100 kg i električnu bravu. Puna ispuna, vetar, nagib, trenje šarki i nepovoljna osa mogu zahtevati drugi pogon i kada su osnovne mere unutar tabele.

Temeljna kutija i obavezni delovi

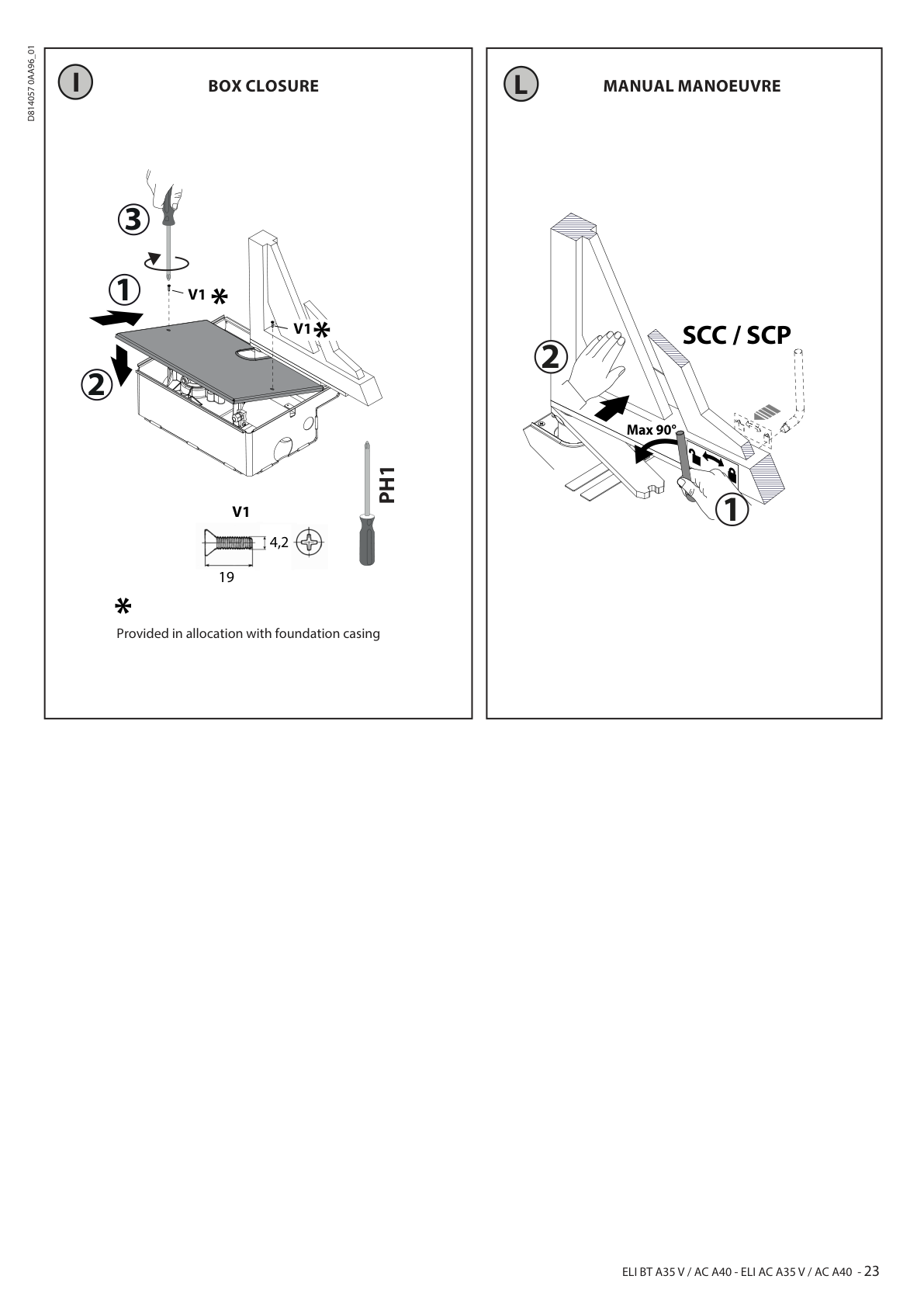

Motor se ne ugrađuje samostalno u zemlju. Potrebni su odgovarajuća temeljna kutija BTCF 120 E, polužni prenos, ručno otključavanje SCC i pravilna drenaža. Ovi delovi nisu automatski uključeni uz pojedinačni motor; sadržaj kompleta mora biti eksplicitno potvrđen.

Graničnici, centrala i bezbednost

Model koristi integrisane mehaničke graničnike za otvaranje i zatvaranje, dok je FCE magnetni komplet opcion. Katalog navodi elektronsku reakciju na prepreku, a THALIA BT A160 upravlja silom pogona. To ne zamenjuje fotoćelije, sigurnosne ivice i procenu rizika.

Tačno i arhivsko uputstvo

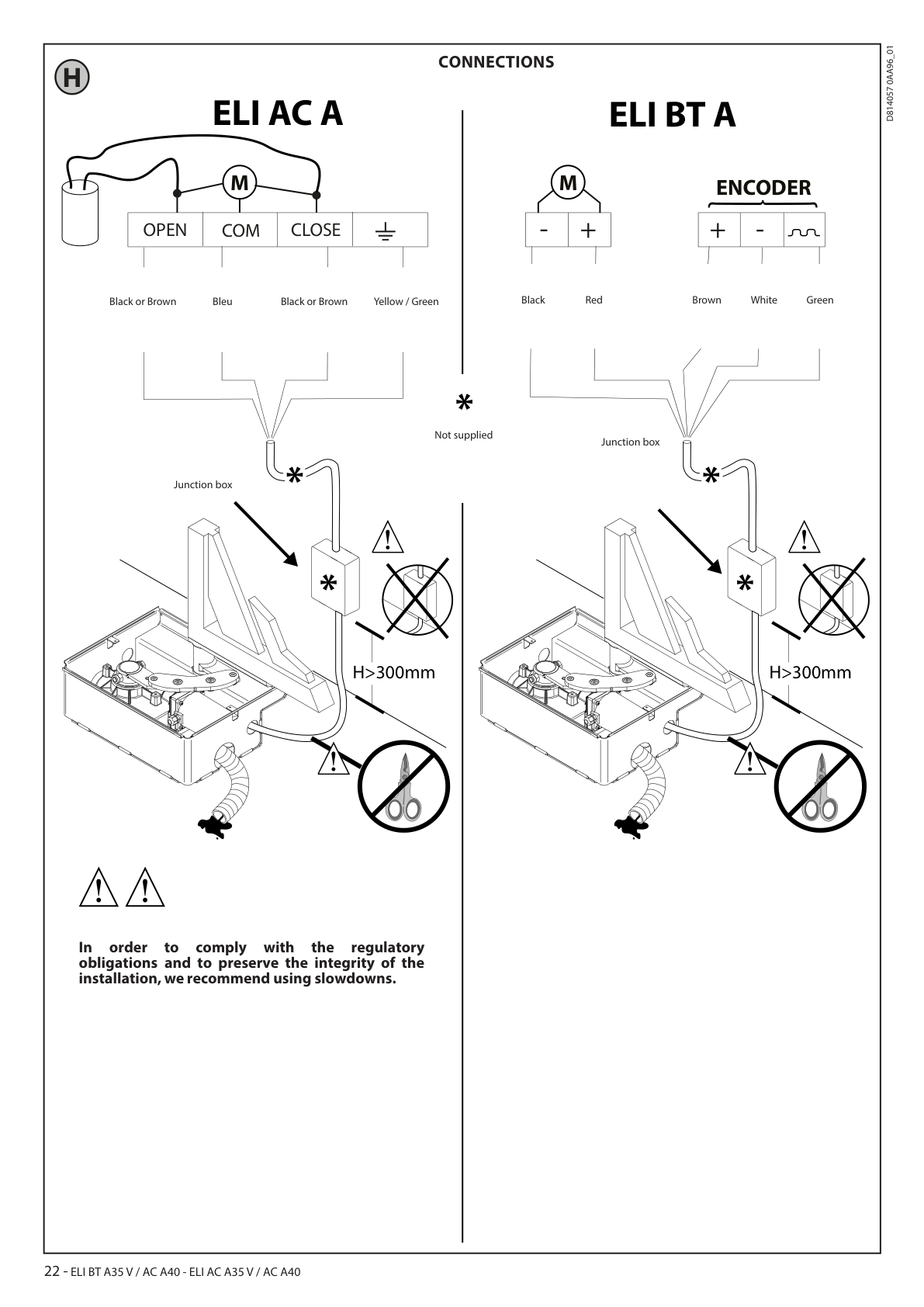

Tačno važeće uputstvo je ELI BT A35 V/A40 i ELI AC A35 V/A40 D814057 0AA96_01. Hrvatsko uputstvo ELI 250 BT čuva se kao primarni lokalizovani arhivski dokument za raniju generaciju; nije zamena za mere, veze i parametre aktuelnog A35 V modela.

Servis i dijagnostika

Kod podzemnih motora prvo se proveravaju voda i korozija u kutiji, drenaža, ručno kretanje krila, poluge, ležajevi, osa šarke, kablovi, graničnici i greške centrale. Zamena motora bez sanacije vode ili mehanike kratkotrajno rešava problem.

Za procenu pošaljite fotografije nalepnice motora i centrale, otvorene temeljne kutije, poluga, šarki, oba krila i odvoda, uz dužinu, masu, broj ciklusa i opis simptoma.

Šta je potrebno za ponudu

1. dužina, masa i ispuna svakog krila;
2. fotografije šarki, stubova i prostora za temeljnu kutiju;
3. podatak o podzemnoj vodi, drenaži i izloženosti plavljenju;
4. broj dnevnih ciklusa i željeni ugao otvaranja;
5. spisak postojeće centrale, kutije, poluga i sigurnosnih uređaja.
