Beninca VN.S40 UP — motor sa ugrađenom centralom i finom redukcijom

Beninca VN.S40 UP je jednofazni (230V) motor za industrijska sekcijska i rolo vrata sa ugrađenom centralom UP.VN i finijom redukcijom krajnjih pozicija (1/40). Namenjen je jednostavnim instalacijama sa deadman logikom i komandama na 12Vdc.

Ključne karakteristike

Napajanje: 230 Vac jednofazno, 50/60 Hz
Maksimalna struja: 3.3A
Obrtni moment: do 130Nm (prema zvaničnom web sajtu)
Redukcija krajnjih pozicija: 1/40 (38 izlaznih obrtaja)
Ugrađena centrala UP.VN — samo deadman logika, 12Vdc komande
Stepen zaštite: IP40
Maksimalna preporučena površina vrata: 35m²
Težina: približno 15.4kg

Napomena o centrali

UP.VN centrala ne podržava radio prijemnik, fotoćelije niti automatski režim rada. Koristi se u celoj UP liniji (VN.M20 UP, VN.M40 UP, VN.S20 UP, VN.S40 UP).

Primena

Idealan izbor za jednostavne industrijske instalacije koje zahtevaju finije pozicioniranje krajnjih tačaka nego VN.S20 UP, ali ne zahtevaju punu automatizaciju.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska/rolo vrata – jednostavne instalacije	Zvanicni web
Napajanje	230	Zvanicni web
Maksimalna apsorbovana struja	3.3	Zvanicni web
Obrtni moment	130 (web) / 105 (preneto iz VN.S40 manuala)	Web + preneti manual
Maksimalan broj izlaznih obrtaja	38	Zvanicni web
Redukcija krajnjih pozicija	1/40	Zvanicni web
Rezim rada	30	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Maksimalna povrsina vrata	35	Zvanicni web
Ugradjena centrala	UP.VN	Zvanicni web
Centrala – logika	Samo deadman	Zvanicni web
Centrala – komande	12Vdc niskonaponske	Zvanicni web
Centrala – snaga motora	1500	Zvanicni web
Enkoder	Ne	Zvanicni web
Tezina	15.4	Zvanicni web
Broj motora po paleti	32	Zvanicni web

Problemi i rešenja

## Motor se ne pokreće

## Vrata se zaustavljaju čim se pusti taster

## Vrata se ne zaustavljaju na tačnoj poziciji

## Motor se pregreva

## Nema mogućnosti daljinskog upravljanja

Proverite napajanje 230Vac na centrali UP.VN.
Proverite 12Vdc komandne ulaze i LED dijagnostiku.
Normalno ponašanje deadman logike, nije kvar.
Proverite podešenost 4 mikrometrijski podesivih krajnjih prekidača (redukcija 1/40 zahteva finije podešavanje).
Proverite duty cycle (preporučeno 30%, prema arhiviranom uputstvu 50%).
Po dizajnu — UP.VN centrala ne podržava radio prijemnik.

Tehničke specifikacije za Beninca VN.S40 UP — motor za sekcijska garažna vrata

Proizvođač	Beninca
Model	VN.S40 UP
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca VN.S40 UP — motor za sekcijska garažna vrata

Galerija i video – Beninca VN.S40 UP — motor za sekcijska garažna vrata

Video – Beninca VN.S40 UP — motor za sekcijska garažna vrata

Najčešća pitanja za Beninca VN.S40 UP — motor za sekcijska garažna vrata

Za koja vrata je VN.S40 UP?

Za pravilno izbalansirana industrijska sekcijska i rolo vrata do deklarisanih 35 m².

Po čemu se razlikuje od VN.S20 UP?

Ima redukciju 1/40 i do 38 izlaznih obrtaja, dok VN.S20 UP ima 1/20 i do 18.

Šta znači UP?

Integrisanu UP.VN centralu za dead-man upravljanje.

Koje napajanje koristi?

230 Vac, 50/60 Hz.

Koliki je maksimalni moment?

130 Nm prema aktuelnoj Beninca stranici.

Kolika je izlazna brzina?

24 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 38.

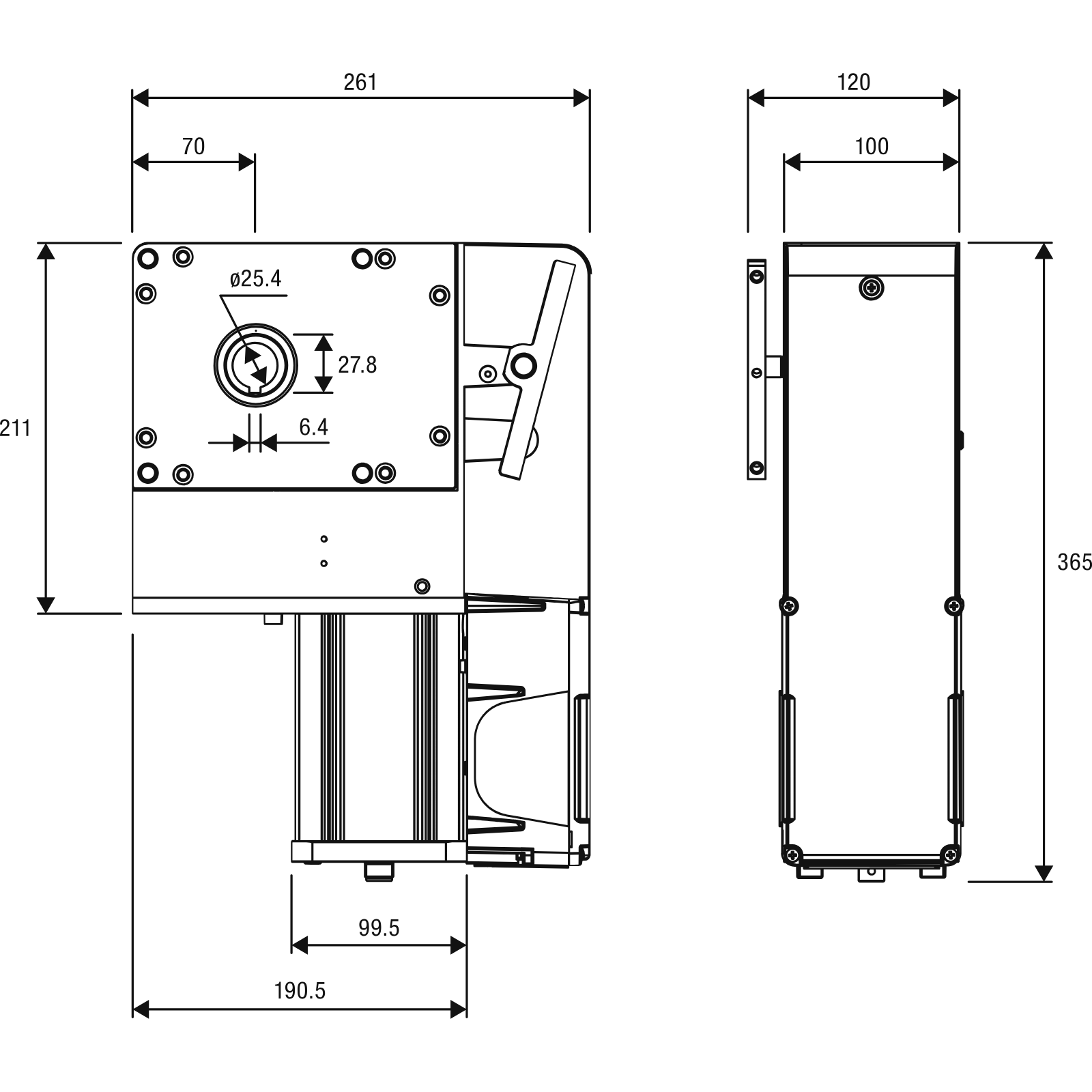

Koji je otvor vratila?

1″, odnosno 25,4 mm.

Koliki je radni ciklus?

30%.

Koliki je stepen zaštite?

IP40.

Šta je dead-man režim?

Ovlašćeni rukovalac održava komandu tokom kretanja vrata.

Koji je komandni napon?

OPEN/CLOSE ulazi koriste 12 Vdc.

Da li centrala ima dijagnostiku?

Da, LED indikaciju ulaza.

Koliku snagu motora podržava UP.VN?

Beninca navodi do 1500 W.

Da li je radio-prijemnik integrisan?

Ne.

Da li ima enkoder?

Ne.

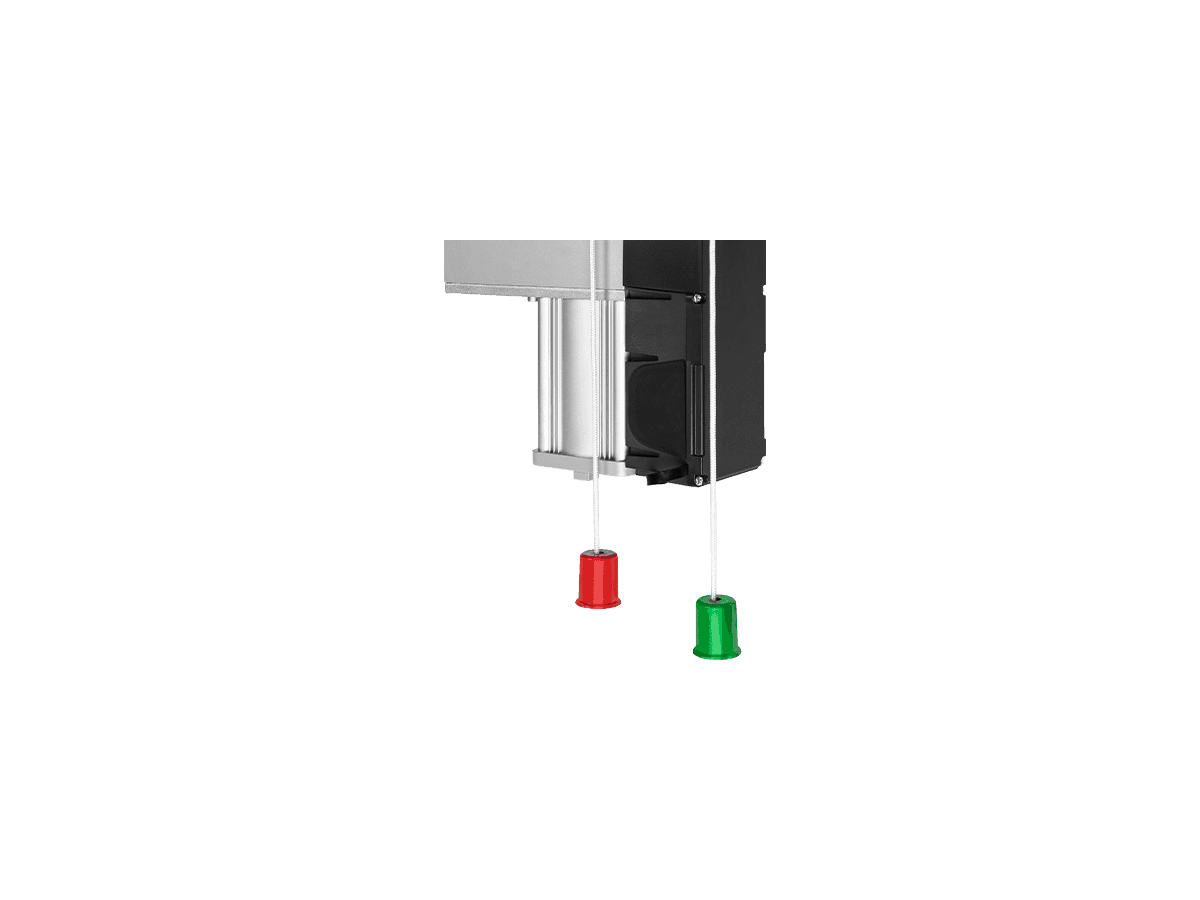

Da li ima ručni lanac?

Ne; ima brzo ručno otključavanje.

Može li se bez dodatne provere pretvoriti u daljinsku automatiku?

Ne. Potrebni su kompatibilna centrala, zaštite i procena kompletnog sistema.

Da li su video-zapisi baš za UP model?

Ne. Prikazuju VN.MT40 i ne demonstriraju UP.VN centralu.

Šta poslati za ponudu?

Dimenzije, masu, slike vrata i vratila, broj ciklusa, napajanje i opis komandnog mesta.
