Beninca TOM30MLT – motor za kapiju do 3 m

Name: Beninca TOM30MLT – 230 V motor za krilnu kapiju do 3 m
Brand: Beninca
SKU: BEN-MOTOR-TOM30MLT

Beninca TOM30MLT – 230 V motor za krilnu kapiju do 3 m – opis proizvoda

Beninca TOM30MLT motor za krilnu kapiju do 3 m

Beninca TOM30MLT je samokočioni linearni elektromehanički motor na 230 Vac za krila do 3 m. Maksimalni potisak je 2000 N, standardni hod 300 mm, maksimalni hod 315 mm, a vreme otvaranja približno 18 sekundi.

LT izvedba bez ugrađenih stopera

TOM30MLT nema ugrađene mehaničke stopere niti krajnje prekidače. Fabričko uputstvo zahteva spoljne stopere za otvaranje i zatvaranje. Dodatnih približno 15 mm hoda sprečava da motor tokom manevra udara u kraj sopstvenog hoda.

Provera mase i vetra

Fabrička tabela za 230 V LT modele navodi do 500 kg na 2 m, 400 kg na 2,5 m i 300 kg na 3 m. Puna krila, jak vetar, loše šarke ili pogrešna geometrija mogu zahtevati drugačiji motor i kada su nominalne mere u granicama.

Upravljanje i povezivanje

Kompatibilne centrale su BRAINY, BRAINY PLUS i HEADY. Proizvođač navodi signal položaja koji kompatibilna centrala rekonstruiše iz radnih parametara motora; to nije fizički enkoder u motoru. X.BE, Q.BE, BeUP i PRO.UP zavise od izabrane centrale.

Kompletni tehnički podaci

Tehnički podatak	Vrednost	Izvor
Proizvođač / model	Beninca TOM30MLT	Zvanična stranica i uputstvo
Napajanje motora	230 Vac, 50–60 Hz	Zvanična stranica i uputstvo
Maksimalna / apsorbovana struja	1,3 A / 1 A bez opterećenja	Zvanična stranica / uputstvo
Maksimalni potisak	2000 N	Zvanična stranica i uputstvo
Vreme otvaranja	18 s	Zvanična stranica i uputstvo
Standardni / maksimalni hod	300 mm / 315 mm	Zvanična stranica
Maksimalna dužina krila	3 m	Zvanična stranica
Odnos mase i dužine krila	500 kg/2 m; 400 kg/2,5 m; 300 kg/3 m	Uputstvo
Radni ciklus	30%	Zvanična stranica i uputstvo
Stepen zaštite	IP44	Zvanična stranica i uputstvo
Radna temperatura	od −20 °C do +50 °C	Zvanična stranica i uputstvo
Signal položaja	Virtuelni signal preko kompatibilne centrale; nema fizičkog enkodera	Zvanična stranica
Mehanički stoperi / krajnji prekidači	Nisu ugrađeni; spoljni stoperi su obavezni	Uputstvo
Masa motora / širina kućišta	8,8 kg / 96 mm	Zvanična stranica

Prodaja, montaža i servis

Dracom obezbeđuje proveru kompatibilnosti, profesionalnu montažu i servis Beninca automatike u Beogradu i širom Srbije.

Tehničke specifikacije za Beninca TOM30MLT – 230 V motor za krilnu kapiju do 3 m

Proizvođač / model	Beninca TOM30MLT
Napajanje motora	230 Vac, 50–60 Hz
Maksimalna / apsorbovana struja	1,3 A / 1 A bez opterećenja
Maksimalni potisak	2000 N
Vreme otvaranja	18 s
Standardni / maksimalni hod	300 mm / 315 mm
Maksimalna dužina krila	3 m
Odnos mase i dužine krila	500 kg/2 m; 400 kg/2,5 m; 300 kg/3 m
Radni ciklus	30%
Stepen zaštite	IP44
Radna temperatura	od −20 °C do +50 °C
Signal položaja	Virtuelni signal preko kompatibilne centrale; nema fizičkog enkodera
Stoperi / krajnji prekidači	Nisu ugrađeni; spoljni stoperi su obavezni
Masa motora / širina kućišta	8,8 kg / 96 mm
Proizvođač	Beninca

Uputstva i dokumentacija za Beninca TOM30MLT – 230 V motor za krilnu kapiju do 3 m

Galerija i video – Beninca TOM30MLT – 230 V motor za krilnu kapiju do 3 m

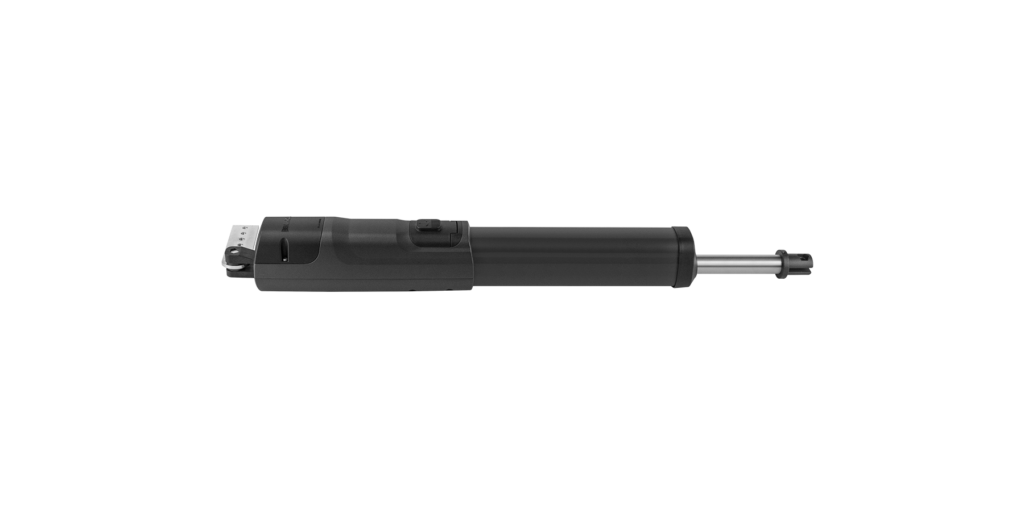

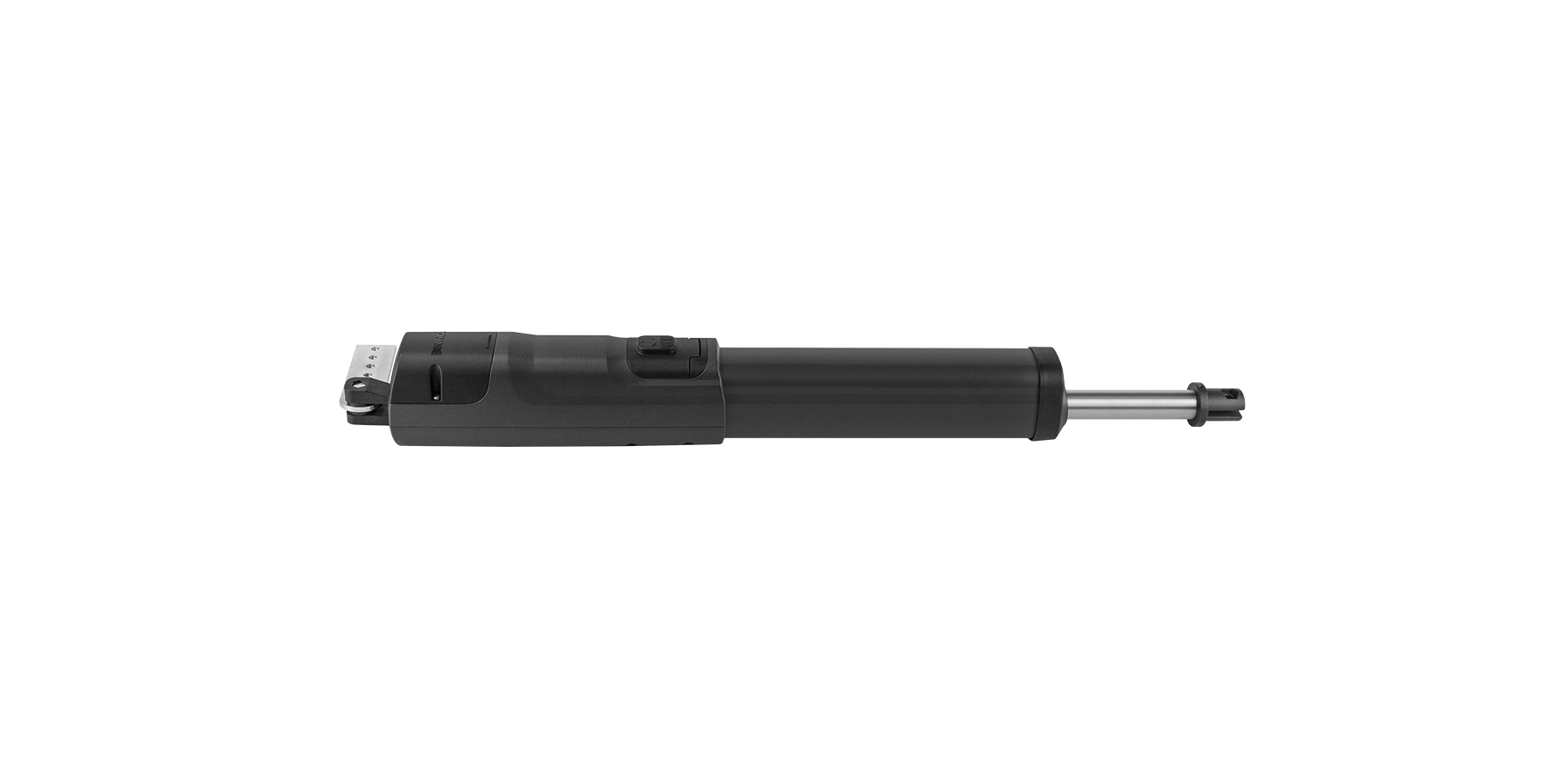

Zvanična fotografija proizvođača za Beninca TOM30MLT — ireverzibilni linearni motor za krilne kapije, 230V.

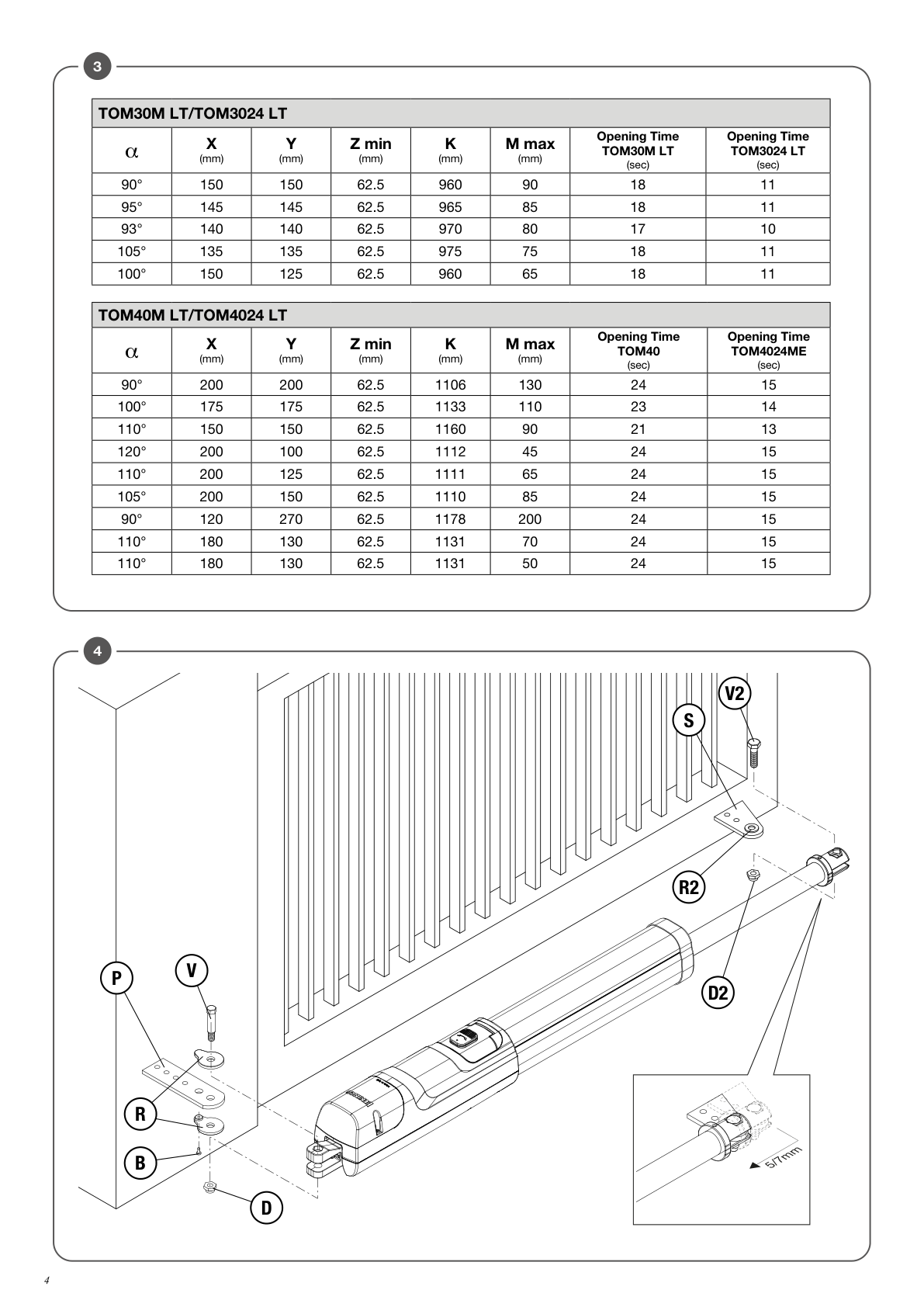

Beninca TOM30MLT geometrija ugradnje za krilnu kapiju do 3 m — Fabrička geometrija ugradnje Beninca TOM30MLT motora.

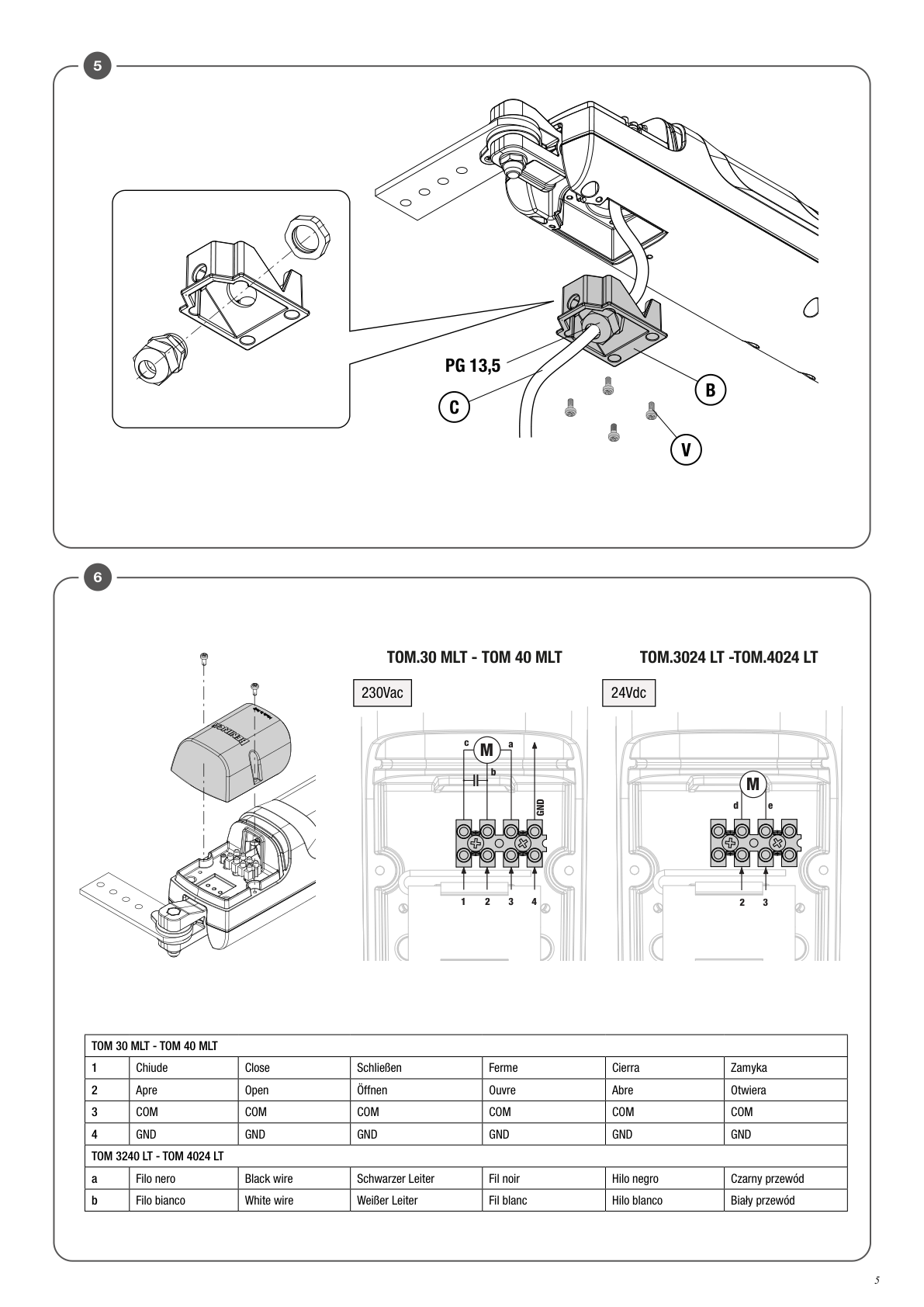

Beninca TOM30MLT šema električnog povezivanja motora na 230 V — Šema električnog povezivanja Beninca TOM30MLT pogona.

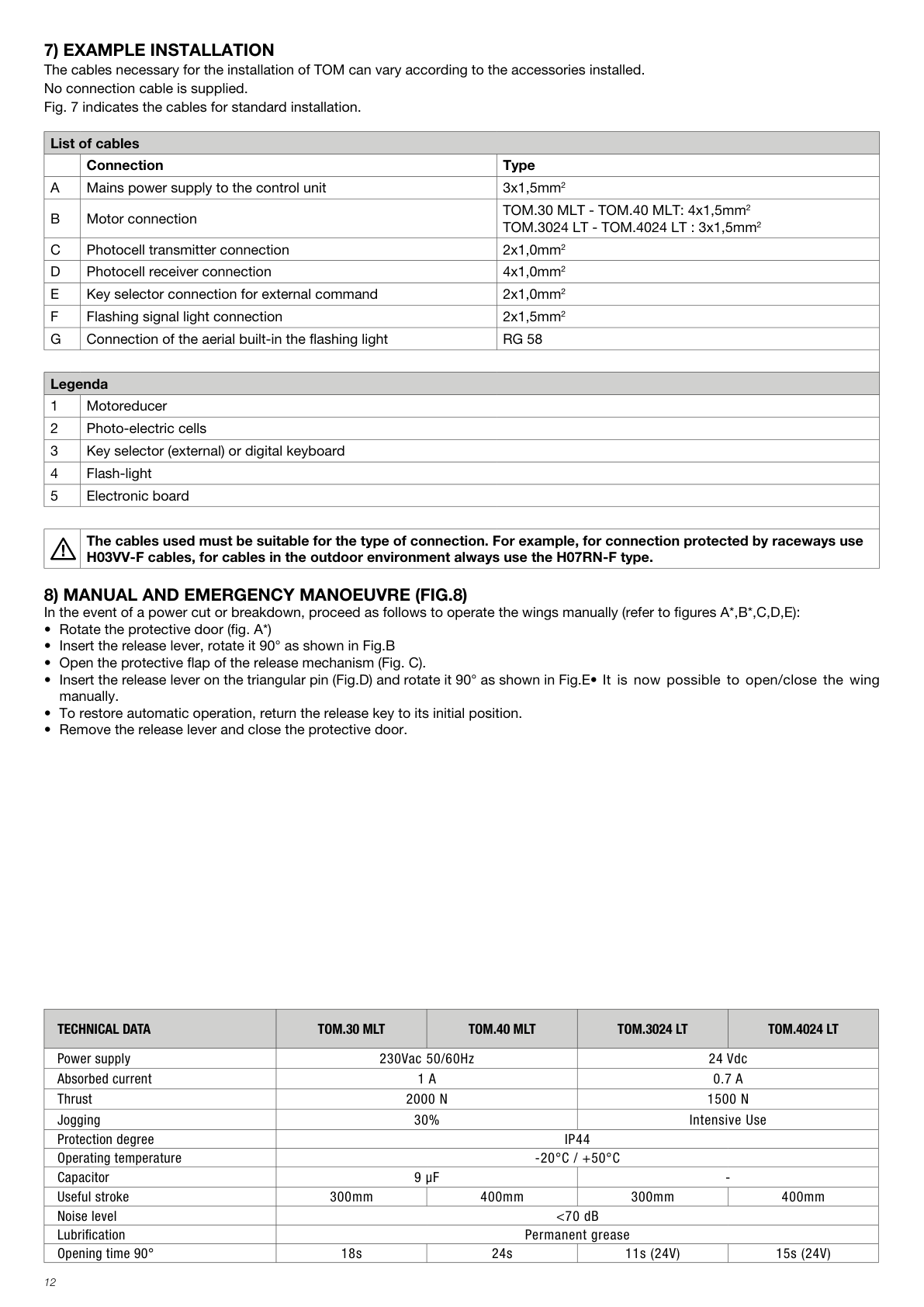

Beninca TOM30MLT ručna deblokada i fabrički tehnički podaci — Ručna deblokada i tehnički podaci za Beninca TOM30MLT.

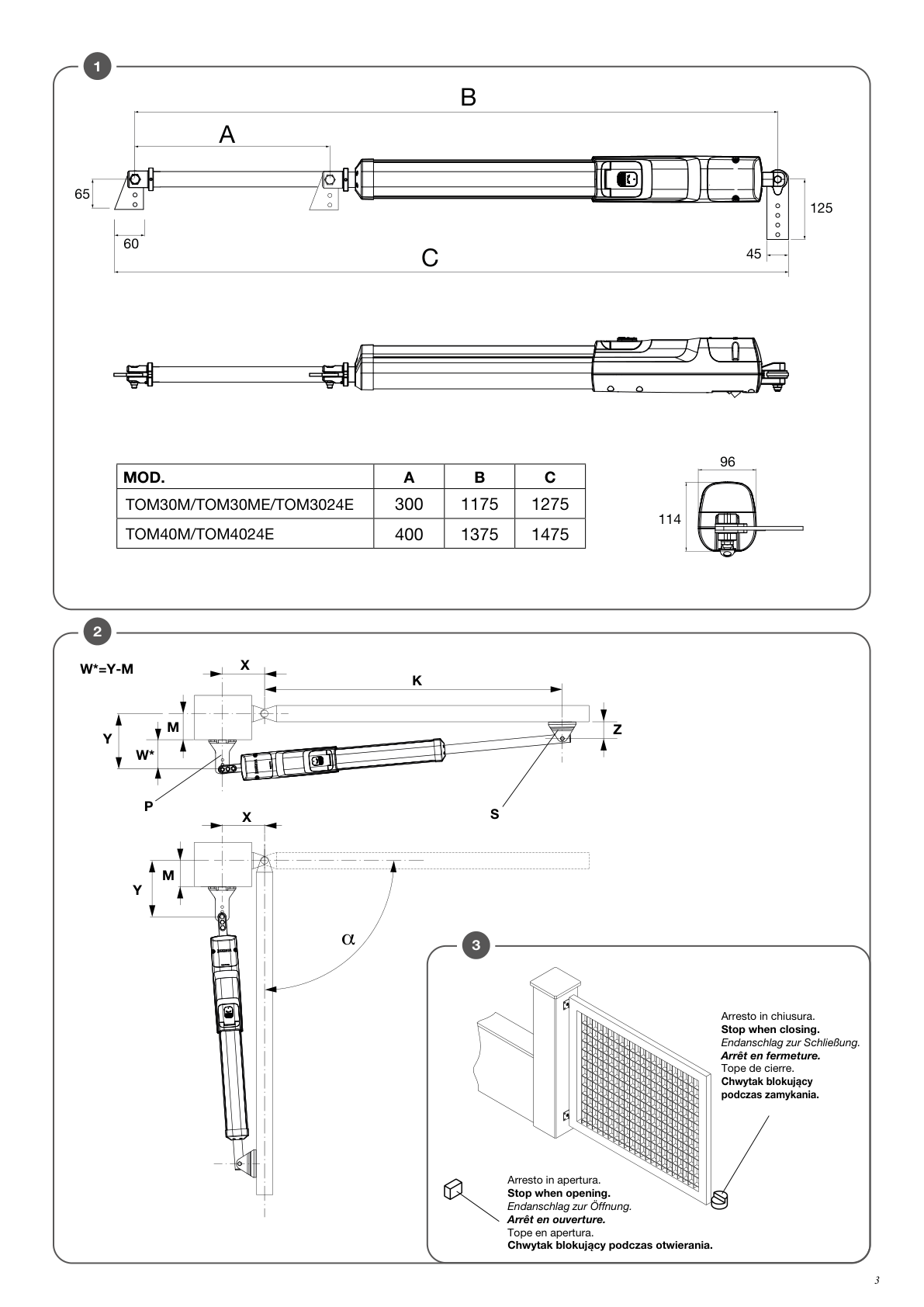

Beninca TOM30MLT dimenzije motora i obavezni spoljni stoperi — Dimenzije TOM30MLT i položaj obaveznih spoljnih stopera.

Beninca TOM serija – zvanični pregled motora

Beninca TOM linearni motor – prikaz rada i ugradnje

Najčešća pitanja za Beninca TOM30MLT – 230 V motor za krilnu kapiju do 3 m

Za kakvu kapiju je namenjen TOM30MLT?

Za krilne kapije sa krilom do 3 m, uz proveru mase, konstrukcije, geometrije i vetra.

Koje je napajanje motora?

Motor radi na 230 Vac, 50–60 Hz.

Koliki je maksimalni potisak?

Maksimalni potisak je 2000 N.

Koliko traje otvaranje?

Deklarisano vreme otvaranja je 18 sekundi.

Koliki je hod motora?

Standardni hod je 300 mm, a maksimalni hod 315 mm.

Da li TOM30MLT ima ugrađene mehaničke stopere?

Ne. Spoljni stoperi za otvaranje i zatvaranje su obavezni.

Da li ima krajnje prekidače?

Ne. Fabričko uputstvo za LT verziju ne navodi ugrađene krajnje prekidače.

Da li ima enkoder?

Nema fizički enkoder. Kompatibilna centrala može rekonstruisati virtuelni signal položaja iz parametara rada motora.

Koje centrale su kompatibilne?

Beninca navodi BRAINY, BRAINY PLUS i HEADY.

Da li je pogodan za puno krilo izloženo vetru?

Samo nakon stručnog proračuna; vetar može zahtevati snažniji ili drugačiji pogon.

Da li Dracom radi montažu i servis?

Da. Dracom vrši proveru kompatibilnosti, montažu i servis u Beogradu i širom Srbije.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca TOM30MLT – 230 V motor za krilnu kapiju do 3 m

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
