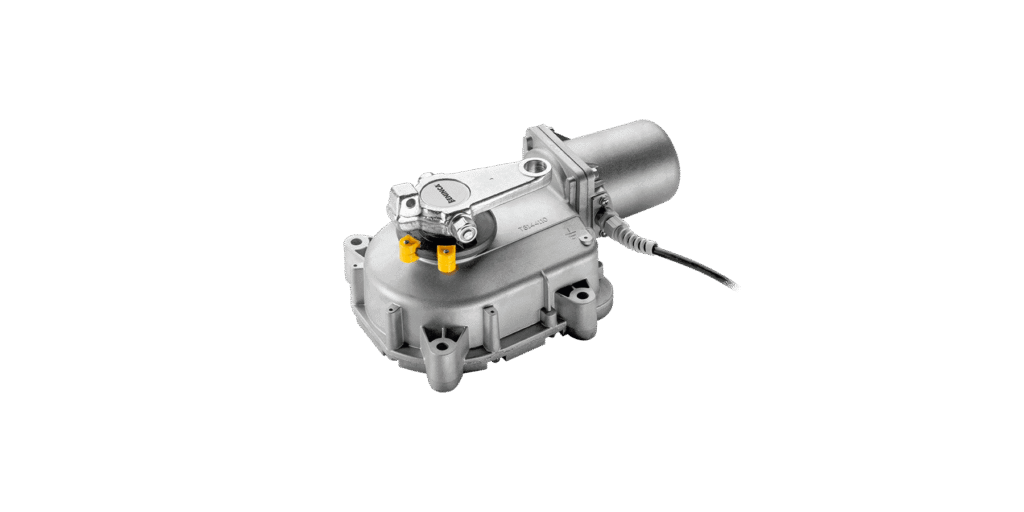

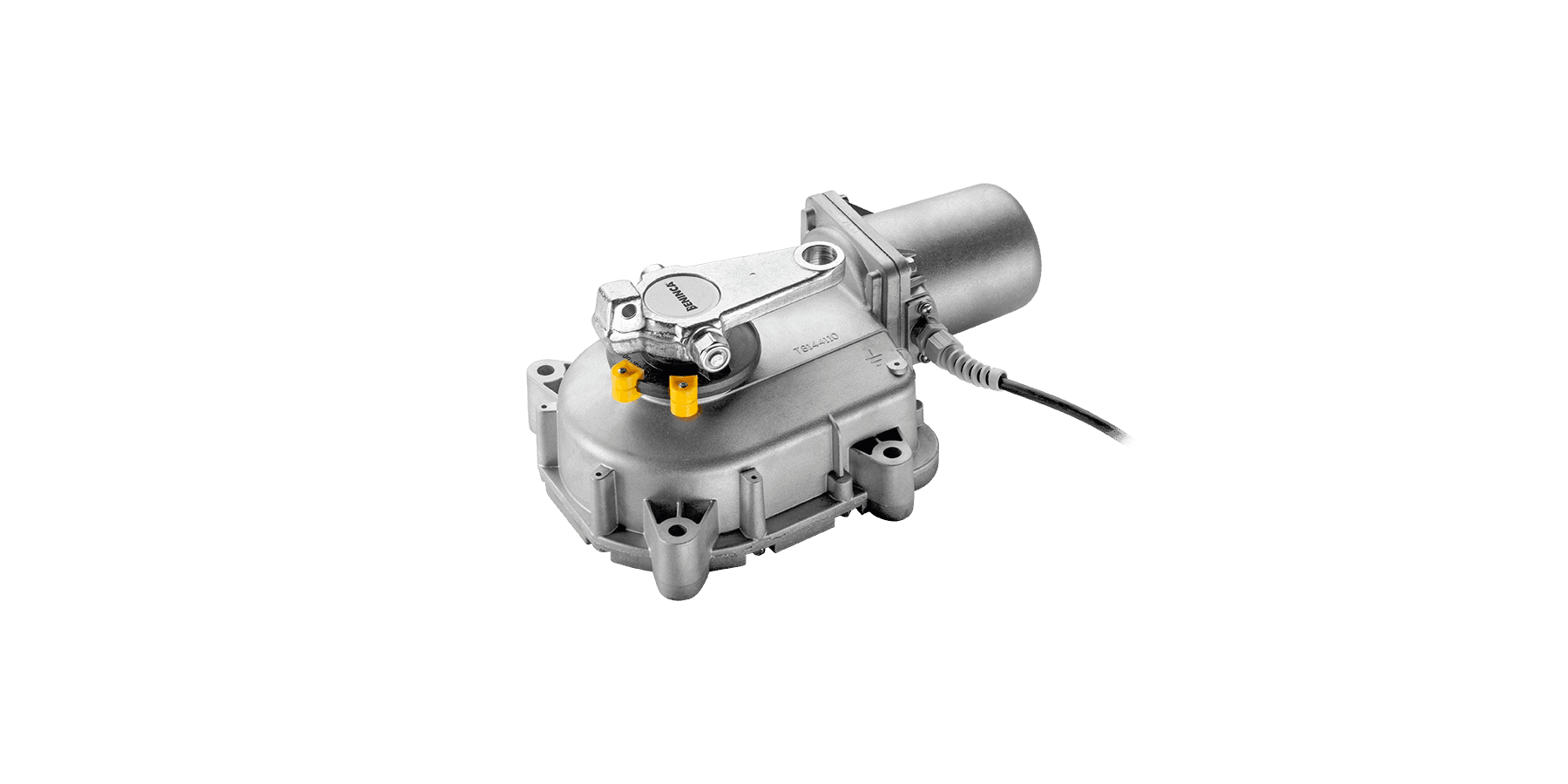

Beninca DU.IT14NVE – podzemni 230 V motor za krilnu kapiju

Beninca DU.IT14NVE podzemni motor sa IP68 enkoderom

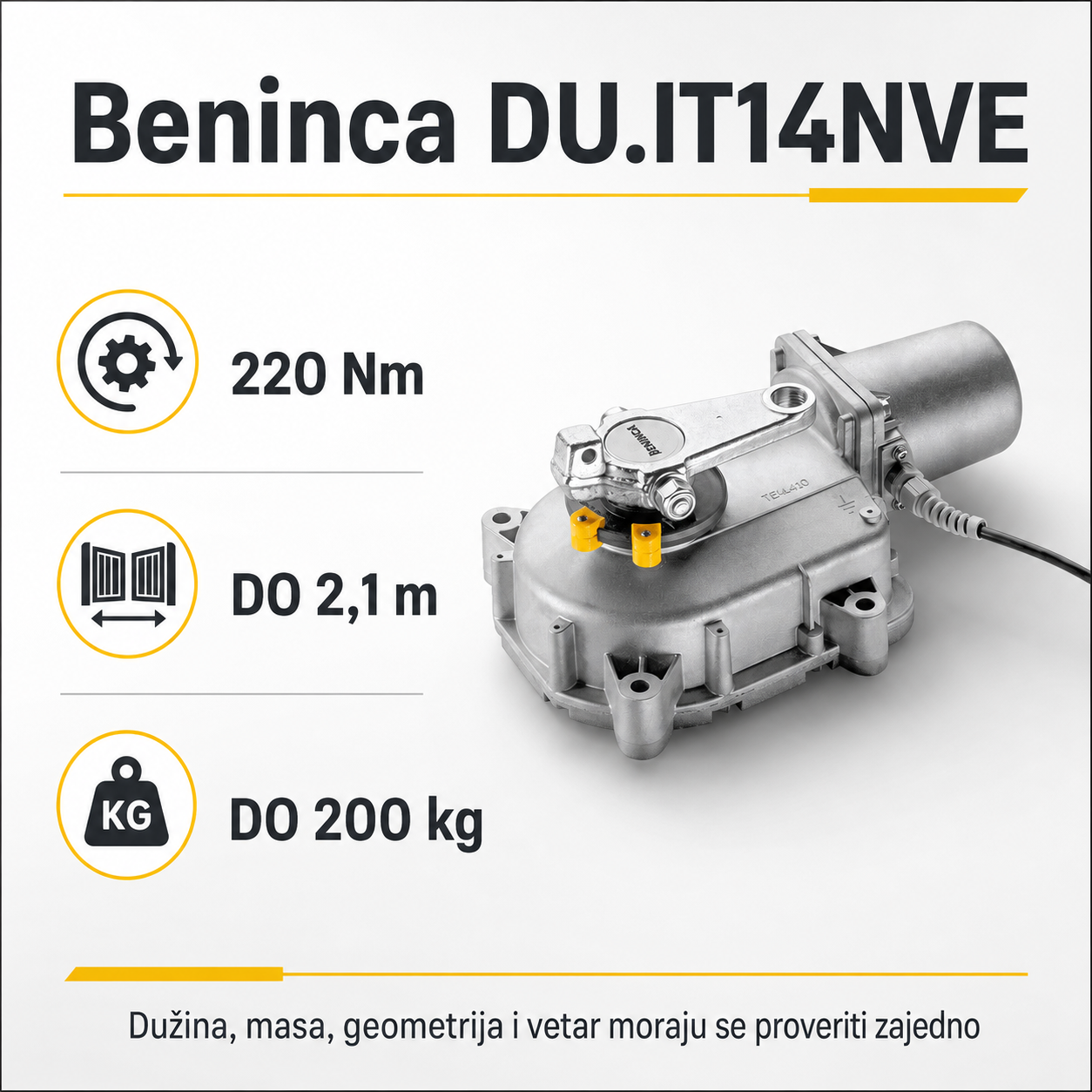

Beninca DU.IT14NVE je ireverzibilni podzemni elektromehanički motor od 230 Vac za rezidencijalne krilne kapije. Razvija 220 Nm, otvara za približno 11 sekundi i namenjen je krilima do 2,1 m, uz model-specifičnu granicu mase do 200 kg po krilu iz uputstva. IP68 enkoder omogućava precizno praćenje kretanja kada je motor povezan sa kompatibilnom centralom.

Pogon ostaje skriven ispod kapije, ali pravilan izbor ne zavisi samo od dužine i mase. Pre ponude treba proveriti geometriju šarke, lakoću ručnog kretanja, vetrovno opterećenje, pravac i ugao otvaranja, odvodnjavanje i prostor za odgovarajuću temeljnu kutiju.

Najvažnije prednosti i granice primene

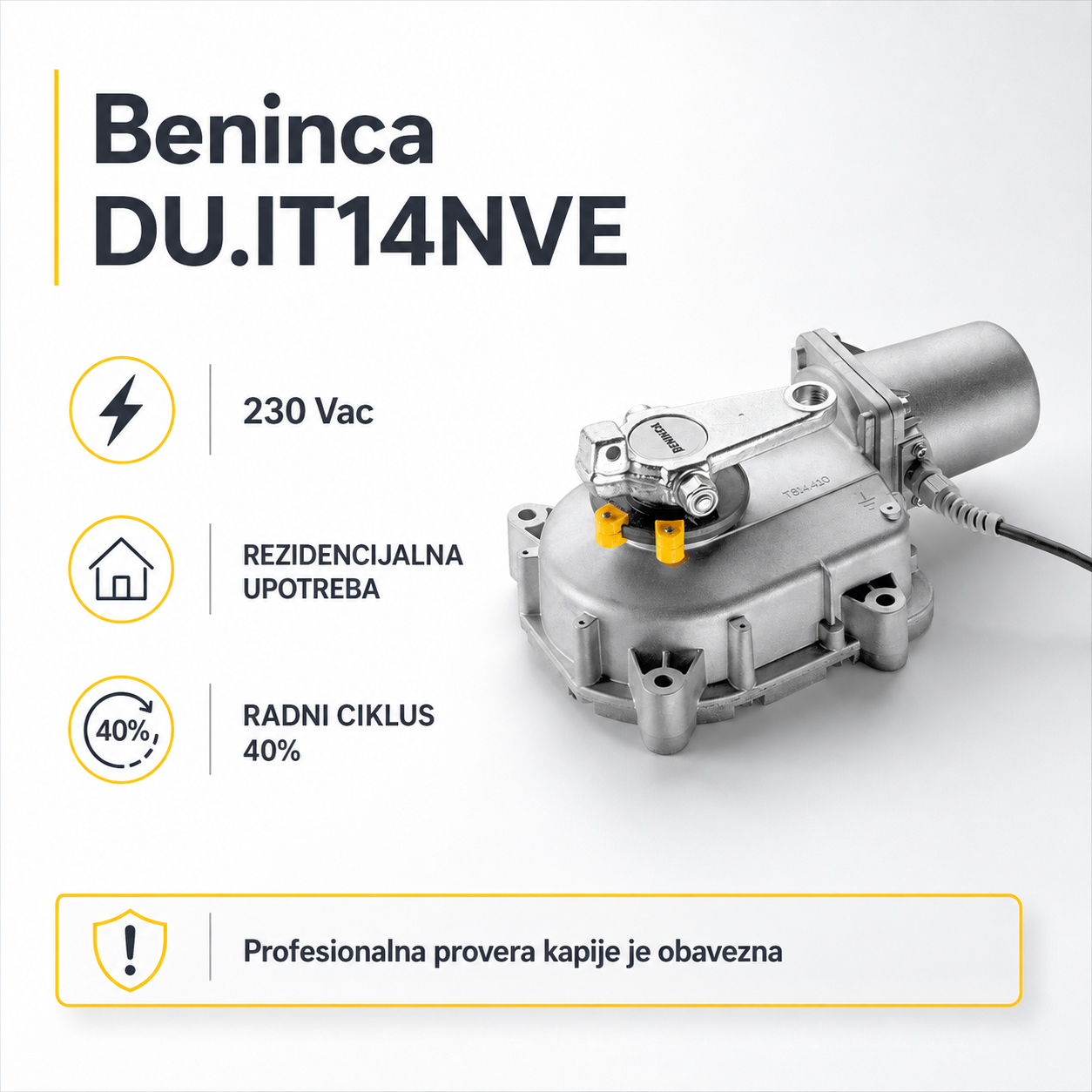

• 230 Vac i 220 Nm za rezidencijalnu automatizaciju krilnih kapija.
• Krilo do 2,1 m i do 200 kg, uz obaveznu zajedničku proveru svih opterećenja.

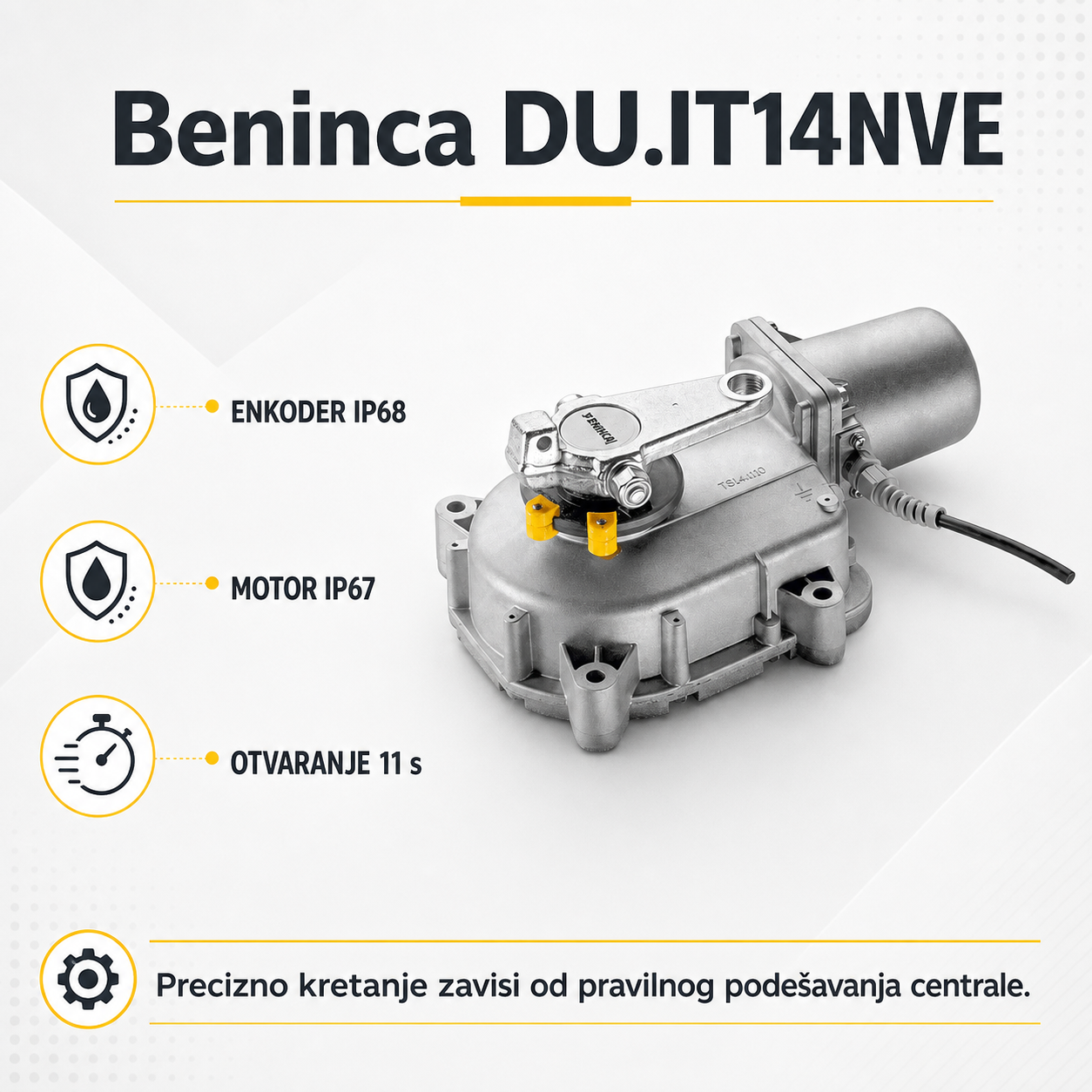

• Enkoder IP68 za preciznije upravljanje kretanjem preko kompatibilne centrale.

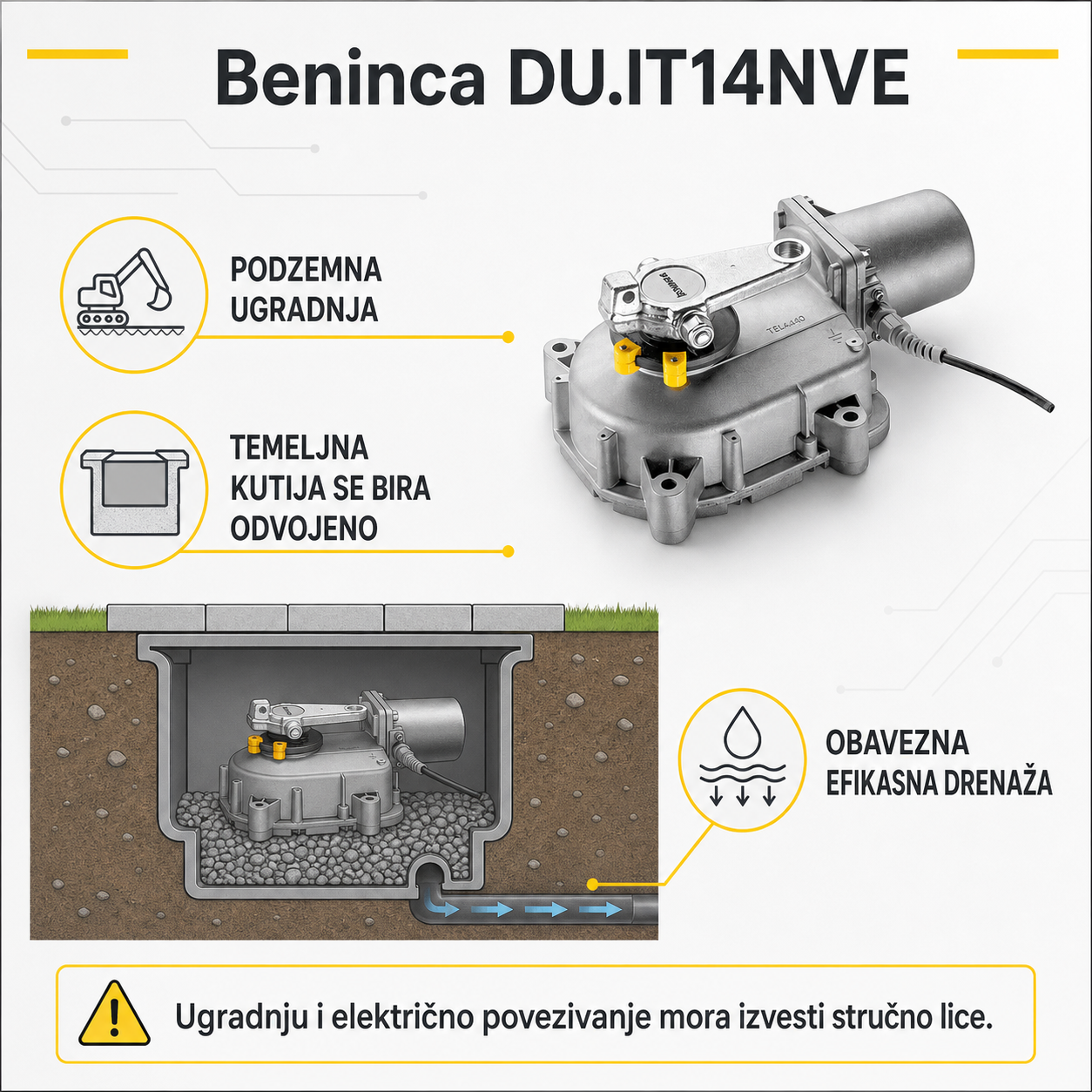

• Motor IP67, uz obaveznu pravilnu temeljnu kutiju, zaptivanje i efikasnu drenažu.
• Otvaranje približno 11 s i radni ciklus 40% prema zvaničnim tehničkim podacima.
• Potpuno metalna mehanika i ugrađen mehanički graničnik.
• Verzija sa fabrički ugrađenim kablom od 10 m olakšava povezivanje i smanjuje rizik oksidacije kontakata.

Šta se bira odvojeno

DU.IT14NVE je motor, a kompletan sistem se projektuje prema kapiji i uslovima na objektu. Temeljna kutija DU.ITIX ili DU.ITCF, upravljačka centrala, fotoćelije, signalna lampa, komande, električna brava i ostala sigurnosna oprema nisu podrazumevani delovi motora ako nisu izričito navedeni u konkretnoj ponudi. Disk kamova nije uključen.

Kompatibilnost upravljanja

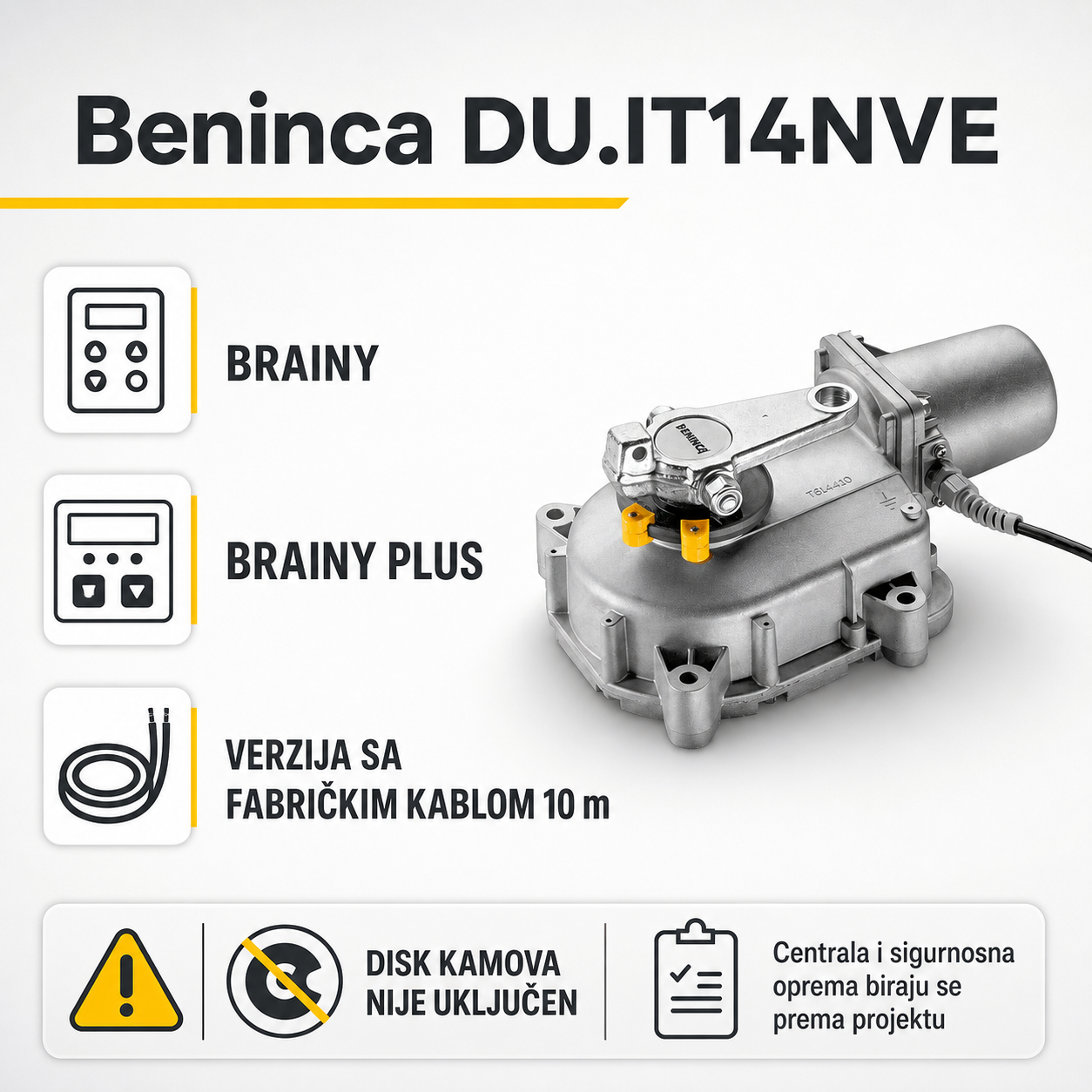

Zvanična stranica modela navodi centrale BRAINY i BRAINY PLUS. Za ovu enkodersku verziju treba koristiti centralu koja podržava enkoder; HEADY se ne koristi za upravljanje enkoderom ovog modela. Konačan izbor centrale i konfiguracije potvrđuje se prema broju motora, sigurnosnim uređajima i zahtevanoj logici rada.

Tehnički podaci

• Napajanje motora: 230 Vac, 50–60 Hz
• Maksimalna apsorbovana struja: 1,6 A
• Obrtni moment: 220 Nm
• Vreme otvaranja: približno 11 s
• Radni ciklus: 40%
• Maksimalna dužina krila: 2,1 m
• Maksimalna masa krila: 200 kg
• Zaštita motora: IP67
• Zaštita enkodera: IP68
• Radna temperatura: od -20 °C do +50 °C
• Podmazivanje: mast
• Težina motora: 11,2 kg prema aktuelnoj zvaničnoj stranici

Problemi i rešenja

Motor ne pokreće kapiju

Proveravaju se mrežno napajanje, osigurači, stanje ručnog otključavanja, priključci motora i komande centrale. Ako kapija teško ide ručno, prvo se otklanja mehanički problem; veća sila motora nije ispravno rešenje.

Centrala prijavljuje problem enkodera ili kretanje nije pravilno

Proveravaju se enkoderski provodnici, polaritet i konfiguracija centrale, zatim se radi novo učenje hoda prema uputstvu centrale. Motor mora biti povezan na centralu koja podržava enkoder.

Kapija staje, vraća se ili reaguje kao da je naišla na prepreku

Proveravaju se fotoćelije, sigurnosne ivice, mehaničko trenje, zazori, odvodnjavanje i podešavanje sile. Bezbednosne funkcije se ne isključuju da bi se prikrio kvar.

U temeljnoj kutiji se zadržava voda

Rad se prekida i proveravaju se drenažni odvod, pad, zaptivanje uvoda i stanje kutije. IP zaštita motora ne znači da je dozvoljeno trajno potapanje ili neodržavana jama.

Na starijoj instalaciji postoje oksidirani kontakti

Stručno lice pregleda spojeve i kabl, uklanja uzrok prodora vlage i menja oštećene elemente. Fabrički kabl od 10 m kod novije verzije smanjuje broj rizičnih spojeva, ali ne zamenjuje pravilno izvedenu instalaciju.

Ručno otključavanje je otežano

Ne primenjuje se sila. Proverava se rasterećenje krila, mehanički položaj i stanje mehanizma, a servis se radi isključivo uz isključeno napajanje i obezbeđenu kapiju.

Dokumentacija i stručna podrška

Na stranici su dostupni zvanično englesko uputstvo za DU.IT14NE/DU.IT14NVE i Dracom tehnički i bezbednosni sažetak na srpskom. Posebna CCE deklaracija koja eksplicitno navodi DU.IT14NVE nije pronađena u dostupnoj arhivi i zato nije zamenjena deklaracijom drugog modela.

Pošaljite fotografije kapije, širinu i masu krila, dimenzije stuba, pravac otvaranja i lokaciju objekta. Dracom proverava kompatibilnost, priprema ponudu i obezbeđuje profesionalnu montažu i servis u Beogradu i Srbiji.
