Beninca CP.BULL OMI — interna centrala za BULL17 OMI

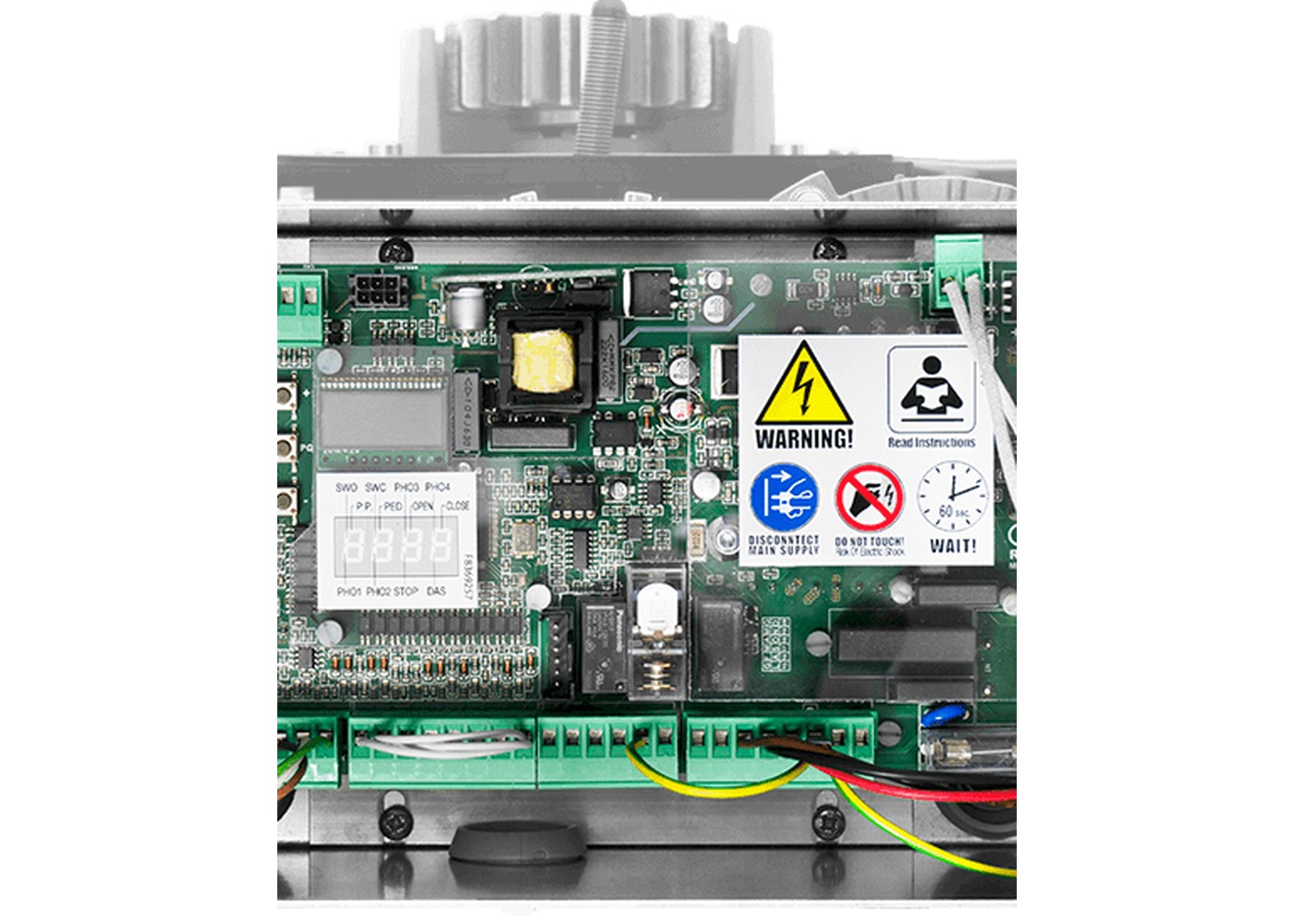

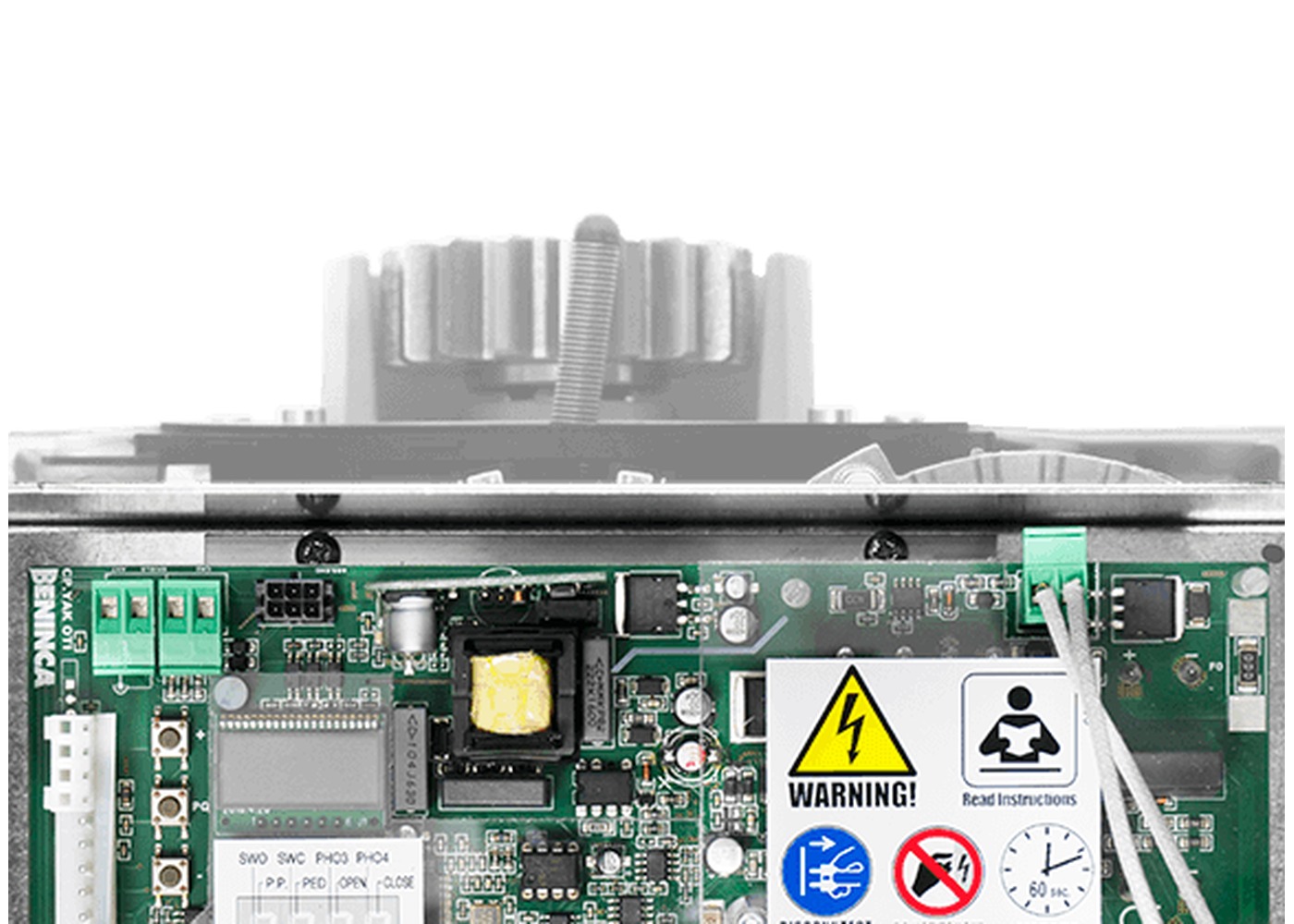

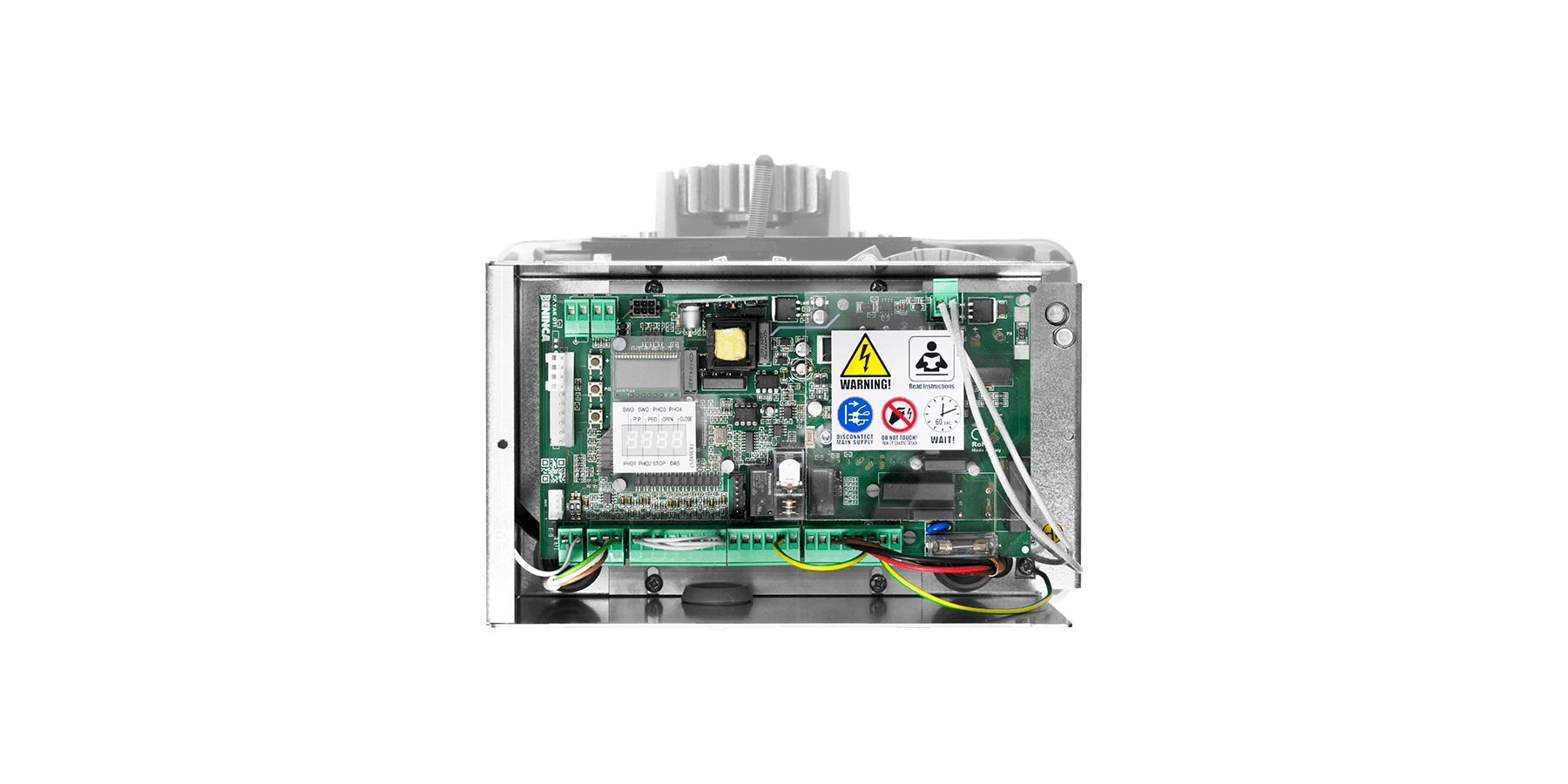

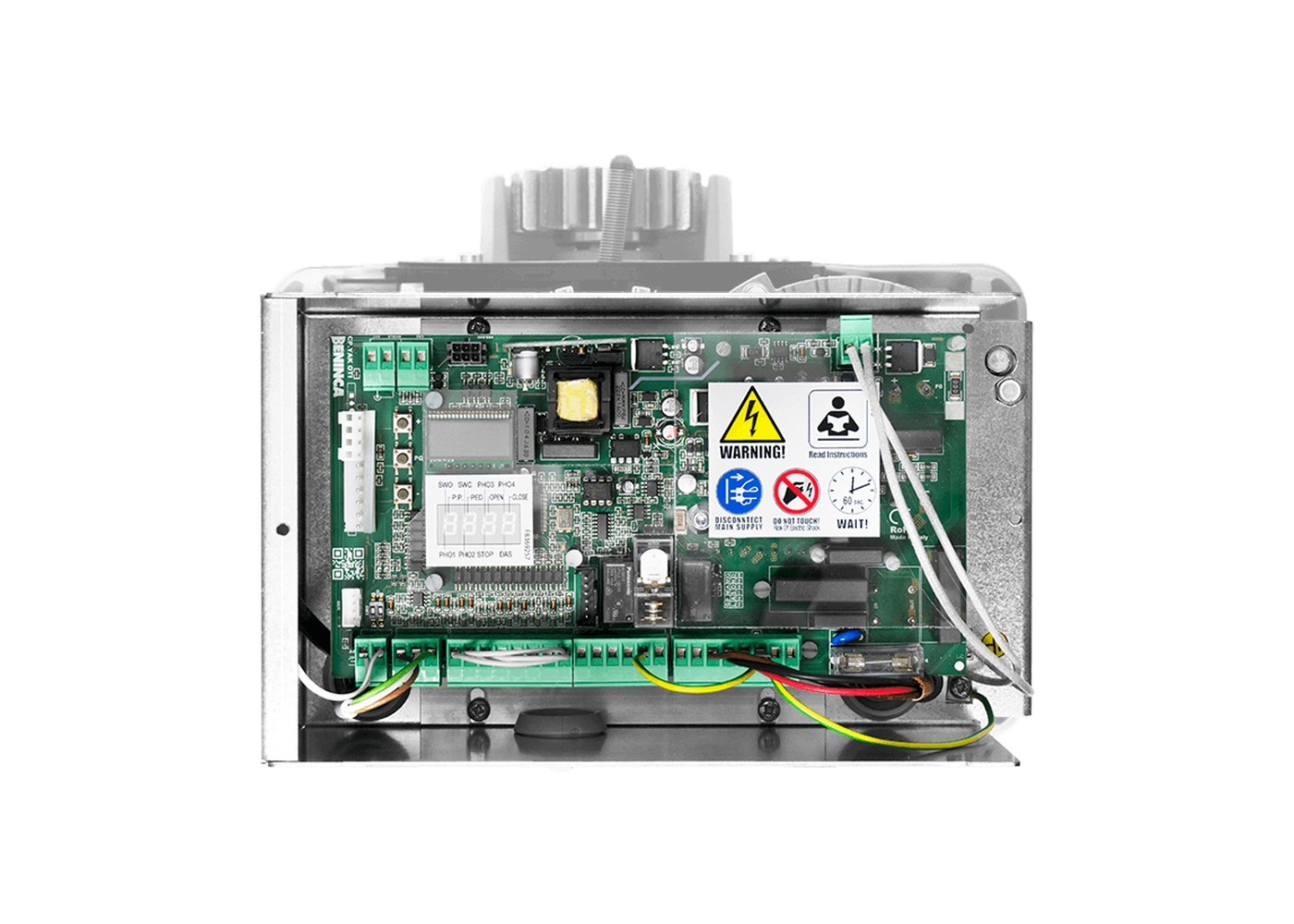

CP.BULL OMI je fabrički ugrađena elektronska komandna centrala za Beninca BULL17 OMI seriju motora za klizne kapije (1 aktuator). Napaja se sa 230 Vac i upravlja motorom snage do 1000 W.

Ključne karakteristike

Integrisani ONE2.WI radio prijemnik, 433.92 MHz, sa memorijom za 512 daljinskih upravljača (ARC sistem kodiranja)
LCD displej za jednostavno programiranje

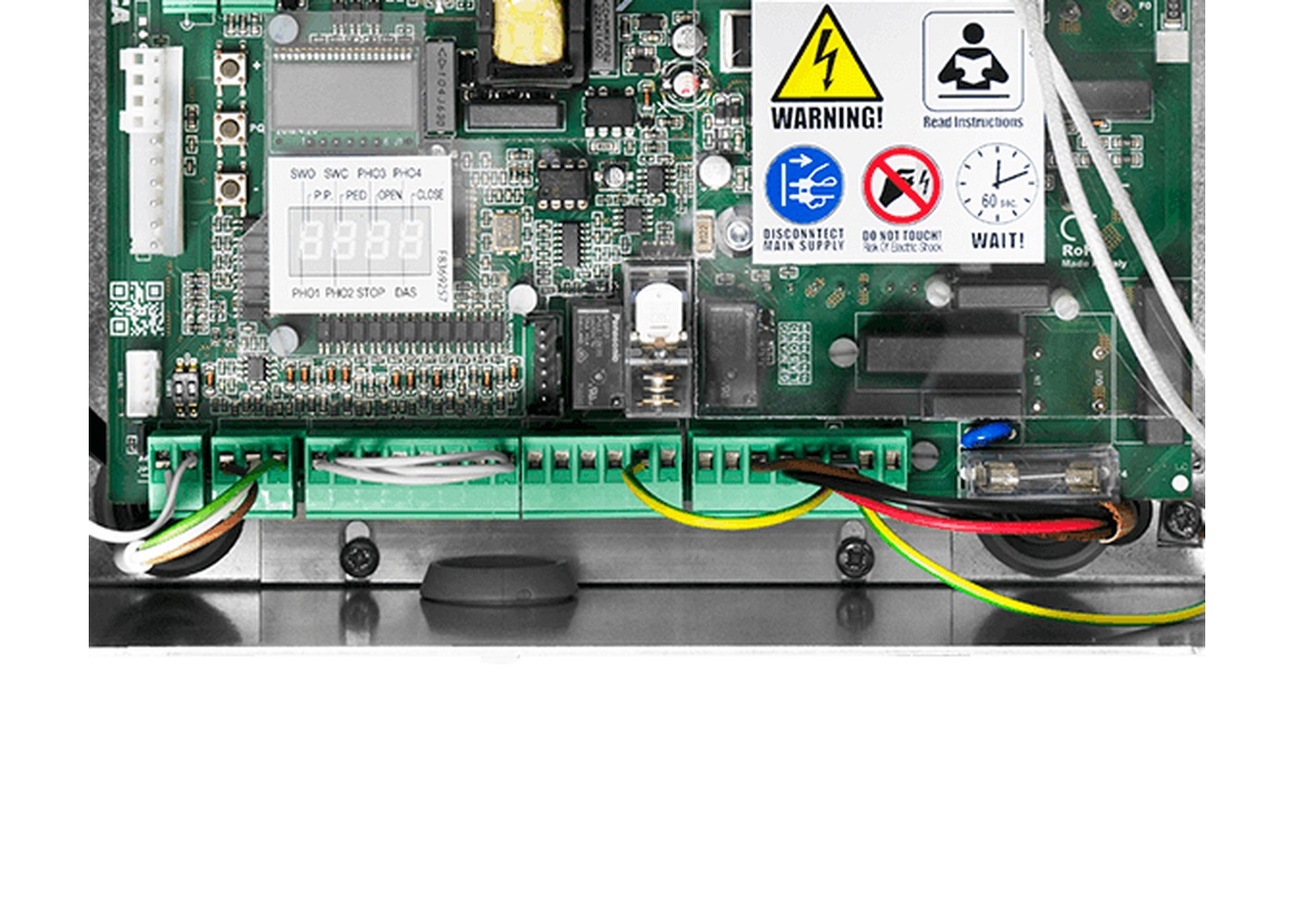

Uklonjive terminalne priključnice
Automatska, poluautomatska i “mrtvi čovek” logika rada
Integrisana inverter tehnologija i virtuelni enkoder — signal usporavanja/pozicije se generiše iz radnih parametara motora, bez potrebe za fizičkim enkoderom
Autosetting, elektronsko podešavanje momenta i amperometrijska anti-udar zaštita
Podesivo usporavanje pri otvaranju/zatvaranju
2 para ulaza za fotoćelije (konfigurabilni), ulaz za sigurnosnu traku, izlaz za testiranje fotoćelija, drugi radio kanal, brojač manevara i lozinka za pristup programiranju

Namena

CP.BULL OMI je rezervni deo namenjen isključivo servisu i zameni originalne elektronike kod BULL17 OMI motora. Dracom preporučuje zamenu isključivo originalnim delom radi očuvanja garancije i ispravne funkcije bezbednosnih sistema.

Napomena: Za razliku od CP.BULL-RI/CP.BULL8-OM/CP.BULL-REV/CP.BULL20-HE centrala (64 koda, sva 3 sistema kodiranja), CP.BULL OMI koristi ONE2.WI prijemnik sa 512 memorijskih mesta i samo ARC sistem kodiranja — usklađeno sa novijom OMI linijom motora.

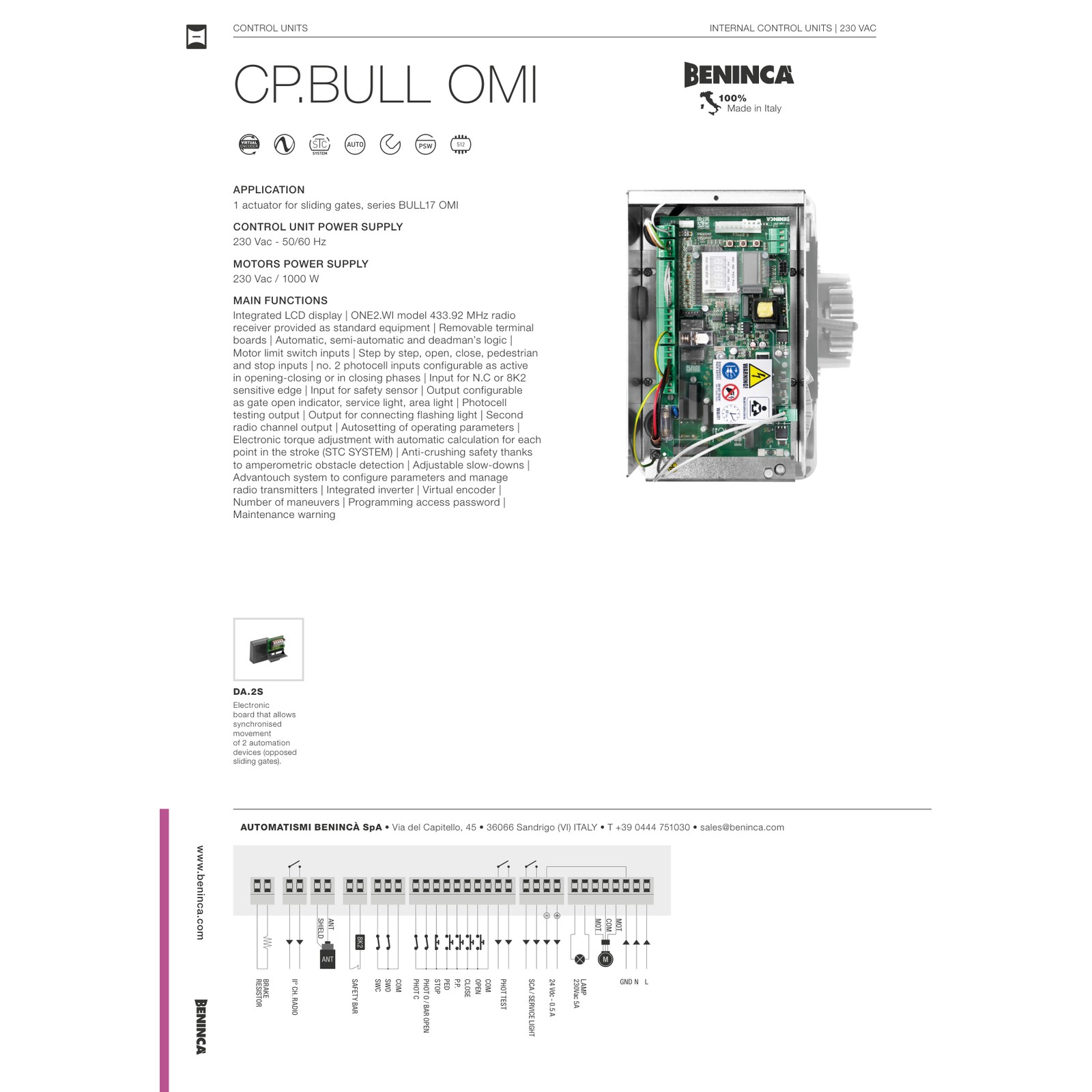

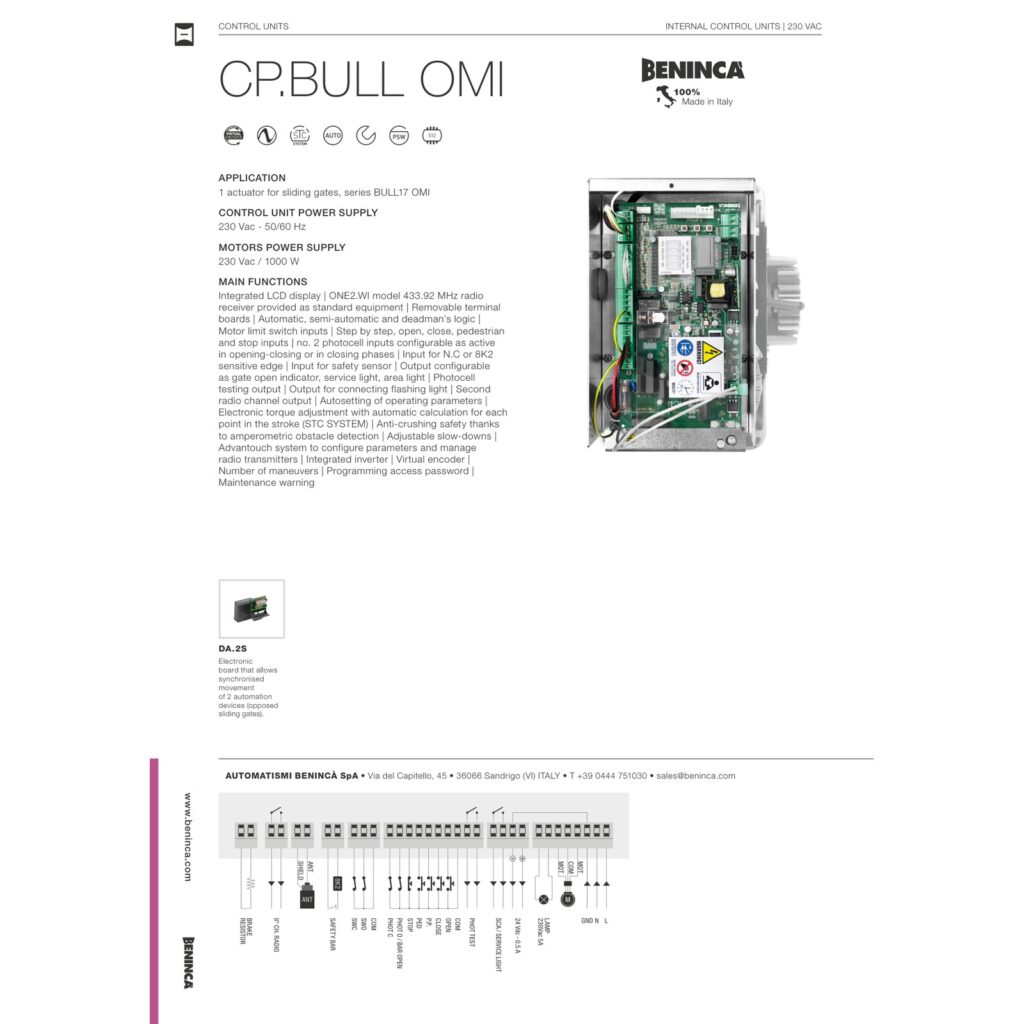

Tehnički podaci

Podatak	Vrednost	Izvor
Model	CP.BULL OMI
Namena	Interna centrala za BULL17 OMI seriju (klizna kapija
Napajanje centrale	230 Vac
Napajanje/snaga motora	1000 W
Integrisani prijemnik	ONE2.WI – 433.92 MHz
Broj memorisanih daljinaca	512
Sistem kodiranja	ARC (Advanced Rolling Code)
Displej	LCD
Terminalne priključnice	uklonjive (removable)
Logika rada	automatska / poluautomatska / "mrtvi čovek" (deadman)
Ulazi – granični prekidači motora	da
Ulazi – korak po korak/otvori/zatvori/pešački/stop	da
Ulazi – fotoćelije	2 para (konfigurabilno: aktivne pri otvaranju-zatvaranju ILI samo pri zatvaranju)
Ulaz – sigurnosna traka	N.O./8K2
Ulaz – sigurnosni senzor	da
Izlaz – konfigurabilni (indikator/rasveta)	da
Izlaz – test fotoćelija	da
Izlaz – drugi radio kanal	da
Izlaz – rotaciona/trepćuća lampa	da
Autosetting	da
Elektronsko podešavanje momenta	da
Amperometrijska anti-udar zaštita	da
Podesivo usporavanje	da
Integrisani inverter	da
Virtuelni enkoder	da (bez fizičkog enkodera – signal iz parametara motora)
Brojač manevara	da
Lozinka za pristup programiranju	da
Upozorenje o održavanju	da
EU 2023/826 izjava	nije prisutna na izvornoj stranici – vidi source-conflicts.md
PDF priručnik	nije javno dostupan

Problemi i rešenja

## Kapija se ne pomera / motor ne radi

## Daljinac ne radi / ne memoriše se

## Kapija se zaustavlja/vraća nasumično (lažno prepoznavanje prepreke)

## Usporavanje ne radi ispravno

## Fotoćelije ne rade / blokiraju kretanje

## LCD ne prikazuje ništa

## Kada pozvati servis

Proverite napajanje 230Vac na ulazu centrale.
Proverite osigurače na ploči.
Proverite da li su granični prekidači (limit switch) ispravno povezani i ne blokiraju kretanje lažnim signalom.
Proverite da li je ONE2.WI prijemnik ispravno povezan/integrisan.
Proverite da li je dostignut limit od 512 memorisanih daljinaca — obrišite nekorišćene.
Resetujte prijemnik prema uputstvu za programiranje (LCD meni).
Proverite podešavanje amperometrijske anti-udar zaštite — prenisko podešena osetljivost izaziva lažne detekcije.
Proverite mehaniku klizne kapije (trenje, iskrivljena šina) jer virtuelni enkoder detektuje prepreku indirektno preko struje motora, pa mehanički problemi mogu simulirati prepreku.
Pokrenite ponovo autosetting proceduru — virtuelni enkoder uči parametre kretanja tokom ove procedure i mora se ponoviti nakon svake mehaničke izmene.
Proverite konfiguraciju ulaza (aktivne pri otvaranju-zatvaranju ili samo pri zatvaranju) u meniju.
Testirajte izlaz za testiranje fotoćelija.
Proverite napajanje ploče i osigurače.
Proverite konektor displeja.
Ako se problem ponavlja i nakon ponovljenog autosettinga, ili ako je centrala vidljivo oštećena (korozija, pregorele komponente), kontaktirajte Dracom servis radi zamene originalnim delom.
