Nice SIA20 – rezervna centrala za rampu
Nice SIA20 rezervna centrala za SIGNO 3/4/6 rampe, sa programiranjem hoda, usporavanja, STOP ulazom 8,2 kΩ i SM radio-priključkom. Reviziju proveriti pre zamene.
Nice SIA20 – rezervna centrala za rampu – opis proizvoda

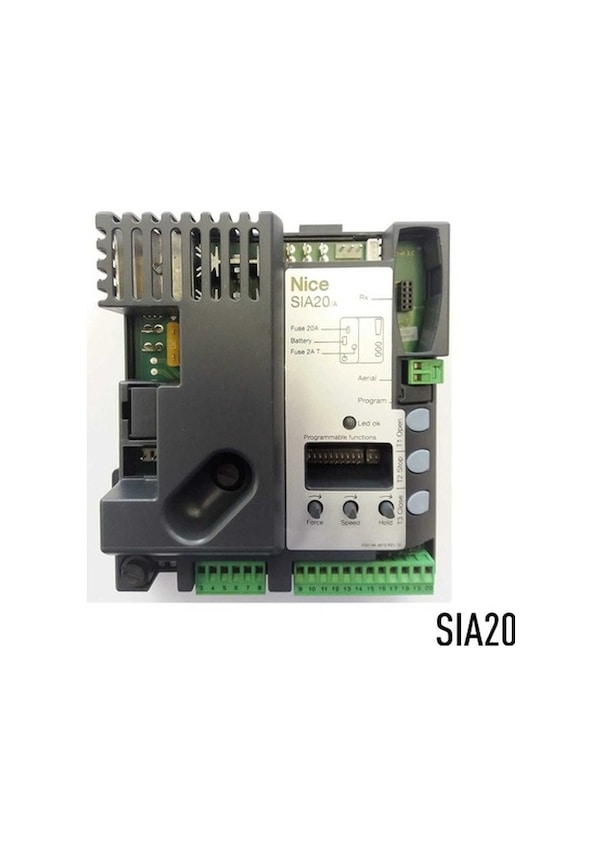

Nice SIA20 je rezervna upravljačka centrala za parking rampe porodice SIGNO 3, SIGNO 4 i SIGNO 6, uključujući V1 varijante navedene u originalnom Nice uputstvu. Centrala meri hod motora, uči mehaničke graničnike i upravlja položajima usporavanja.
Izlazi i sigurnosni ulazi
Izlaz za dodatnu opremu je 24 V DC / 200 mA, za signalnu lampu 24 V / 25 W, za elektrobravu 24 V / 250 mA, a fototest 24 V / 200 mA. Pomoćno svetlo, indikator otvorene rampe i indikator održavanja imaju izlaze 24 V / 10 W. STOP prihvata NC kontakt ili stalni otpor 8,2 kΩ uz toleranciju ±50%.
Programiranje i radio
Vreme pauze je podesivo od 0 do 120 sekundi, a pomoćno svetlo radi 60 sekundi. Uputstvo potvrđuje SM priključak za opcioni radio-prijemnik. Posle zamene moraju se ponoviti učenje hoda, podešavanje usporavanja i provera fotoćelija, STOP ulaza i svih izlaza.
Provera revizije
SIA20 nije kompletna rampa. Motor, radio-prijemnik, baterija i ostali dodaci nisu podrazumevani kao sadržaj. Pre zamene proveriti oznaku SIA20/SIA20A, model i napon rampe, konektore i postojeću konfiguraciju. Rad se obavlja bez mrežnog i baterijskog napajanja.
Pošaljite fotografije oznake stare centrale i rampe da Dracom proveri tačnu reviziju.
Tehničke specifikacije za Nice SIA20 – rezervna centrala za rampu
| Proizvođač | |
|---|---|
| Model | SIA20 |
| Tip | Rezervna upravljačka centrala za rampu |
| Potvrđena kompatibilnost | SIGNO3, SIGNO3 V1, SIGNO4, SIGNO4 V1, SIGNO6, SIGNO6 V1 |
| Izlaz za dodatnu opremu | 24 V DC, 200 mA |
| Izlaz signalne lampe | 24 V DC, 25 W |
| Izlaz elektrobrave | 24 V DC, 250 mA |
| Fototest | 24 V DC, 200 mA |
| Svetlo i indikatori | 24 V DC, do 10 W po izlazu |
| STOP ulaz | NC ili stalni otpor 8,2 kΩ ±50% |
| Vreme pauze | 0–120 s |
| Pomoćno svetlo | 60 s |
| Radio-prijemnik | SM priključak, opcioni prijemnik |
Uputstva i dokumentacija za Nice SIA20 – rezervna centrala za rampu
Galerija i video – Nice SIA20 – rezervna centrala za rampu
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Nice SIA20 – rezervna centrala za rampu
Za koje rampe je SIA20?
Originalno Nice uputstvo navodi SIA20 kao rezervnu centralu za SIGNO 3, 4 i 6, uključujući V1 varijante.
Koji je izlaz za dodatnu opremu?
24 V DC, najviše 200 mA; uputstvo navodi radni opseg napona 17–35 V DC.
Koji je izlaz signalne lampe?
24 V DC, najviše 25 W; naveden je radni opseg 16–35 V DC.
Koje sigurnosne uređaje podržava STOP?
NC kontakte ili stalni otpor 8,2 kΩ uz toleranciju ±50%.
Koliko se podešava vreme pauze?
Od 0 do 120 sekundi. Pomoćno svetlo ima vreme 60 sekundi.
Koji radio-prijemnik koristi?
Centrala ima SM priključak za opcioni Nice radio-prijemnik; tačan model zavisi od revizije sistema.
Da li se menja bez programiranja?
Ne. Posle zamene ponavljaju se učenje hoda i usporavanja i proveravaju svi sigurnosni ulazi i izlazi.
Šta poslati Dracomu za proveru?
Fotografije oznake rampe i SIA20/SIA20A ploče, konektora, radio-prijemnika i postojeće konfiguracije.
