Beninca BULL 10M.S – motor za kliznu kapiju
Beninca BULL 10M.S — kompaktan motor za klizne kapije do 1000 kg sa magnetnim krajnjim prekidačima. Iste karakteristike kao BULL 10M (230V, integrisana centrala, enkoder), uz precizniju detekciju krajnjih pozicija. Ugradnja i servis — Dracom Beograd.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Beninca BULL 10M.S – motor za kliznu kapiju – opis proizvoda

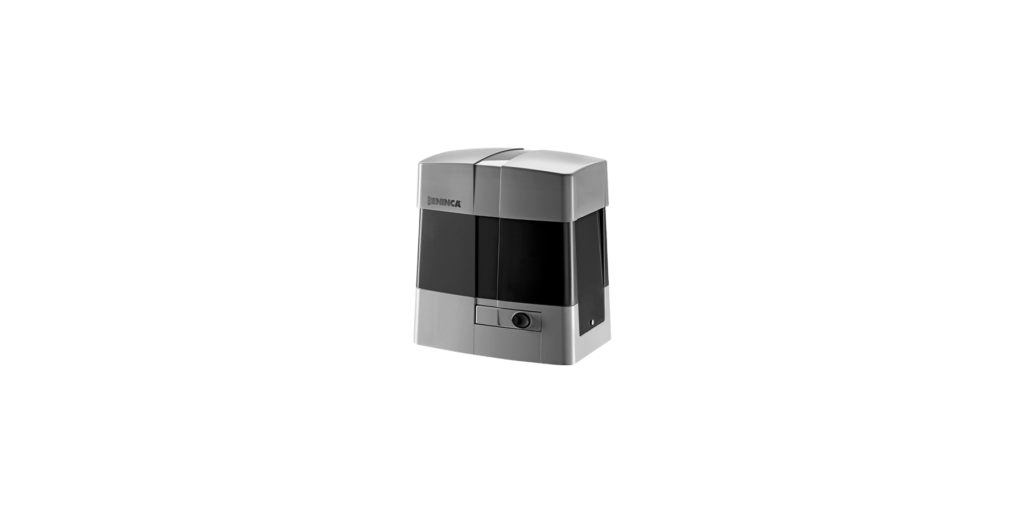

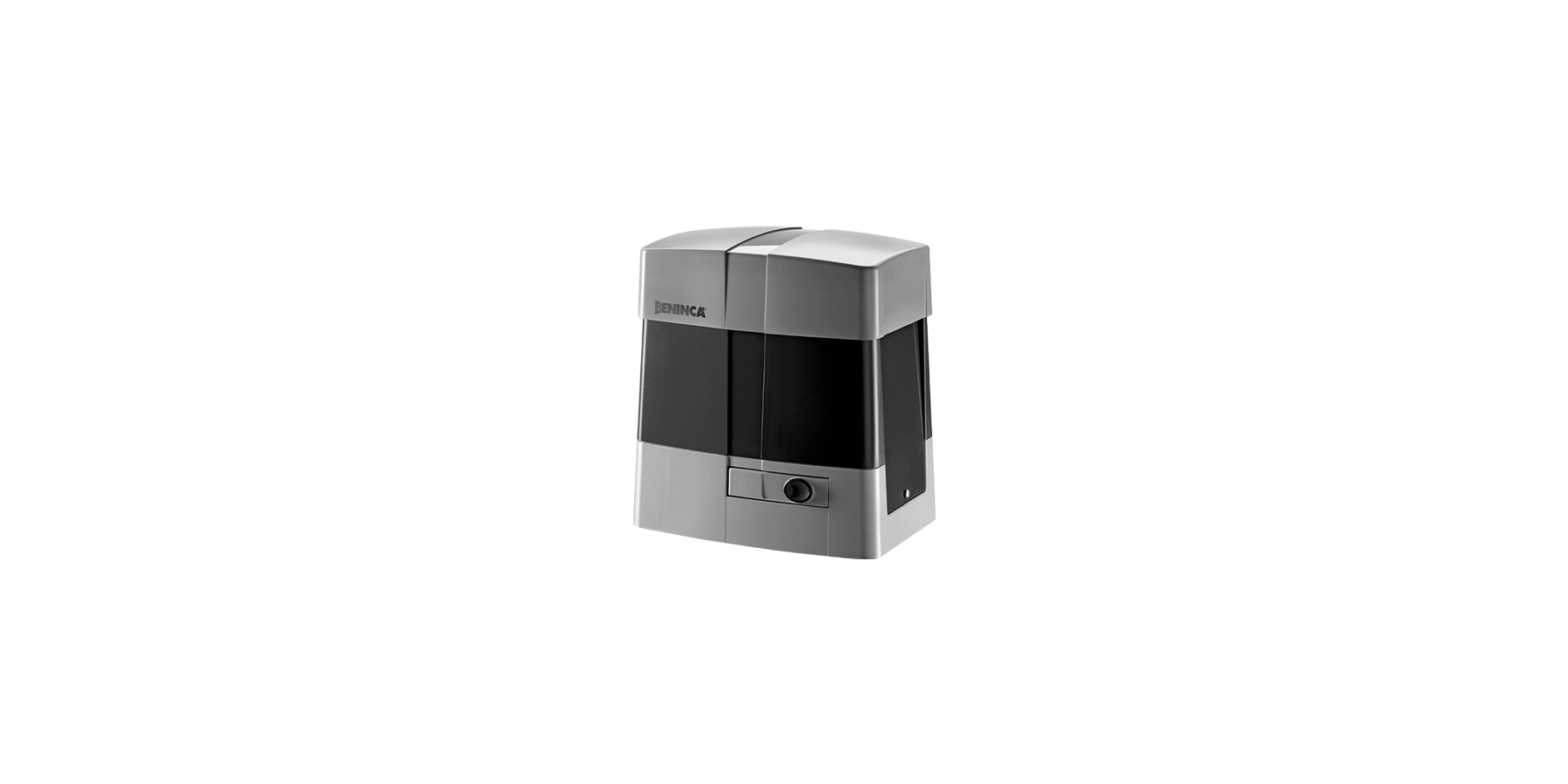

Beninca BULL10M.S je motor na 230 Vac za klizne kapije do 1000 kg, sa fizičkim enkoderom, magnetnim krajnjim prekidačima i integrisanom centralom CP.BULL-RI. Namenjen je komercijalnim i zahtevnijim stambenim ulazima.
Potvrđene tehničke karakteristike
- napajanje i motor: 230 Vac, 50/60 Hz;
- maksimalna struja: 1,6 A;
- maksimalni potisak: 1000 N;
- brzina: 10,5 m/min;
- maksimalna masa kapije: 1000 kg;
- radni ciklus: 40%;
- zaštita: IP44;
- fizički enkoder: da;
- magnetni krajnji prekidači: da;
- zupčanik: M4 Z18;
- radna temperatura: od -20 °C do +50 °C;
- masa: 19,1 kg;
- temeljna ploča sa ankerima je uključena.
Razlika u odnosu na BULL10M
Osnovne performanse su iste, ali BULL10M.S ima magnetne krajnje prekidače. Enkoder i magnetni krajnji prekidači imaju različite uloge: enkoder prati kretanje i pomaže detekciji prepreke, dok magnetni prekidači određuju krajnje položaje.
Upravljanje i opcije

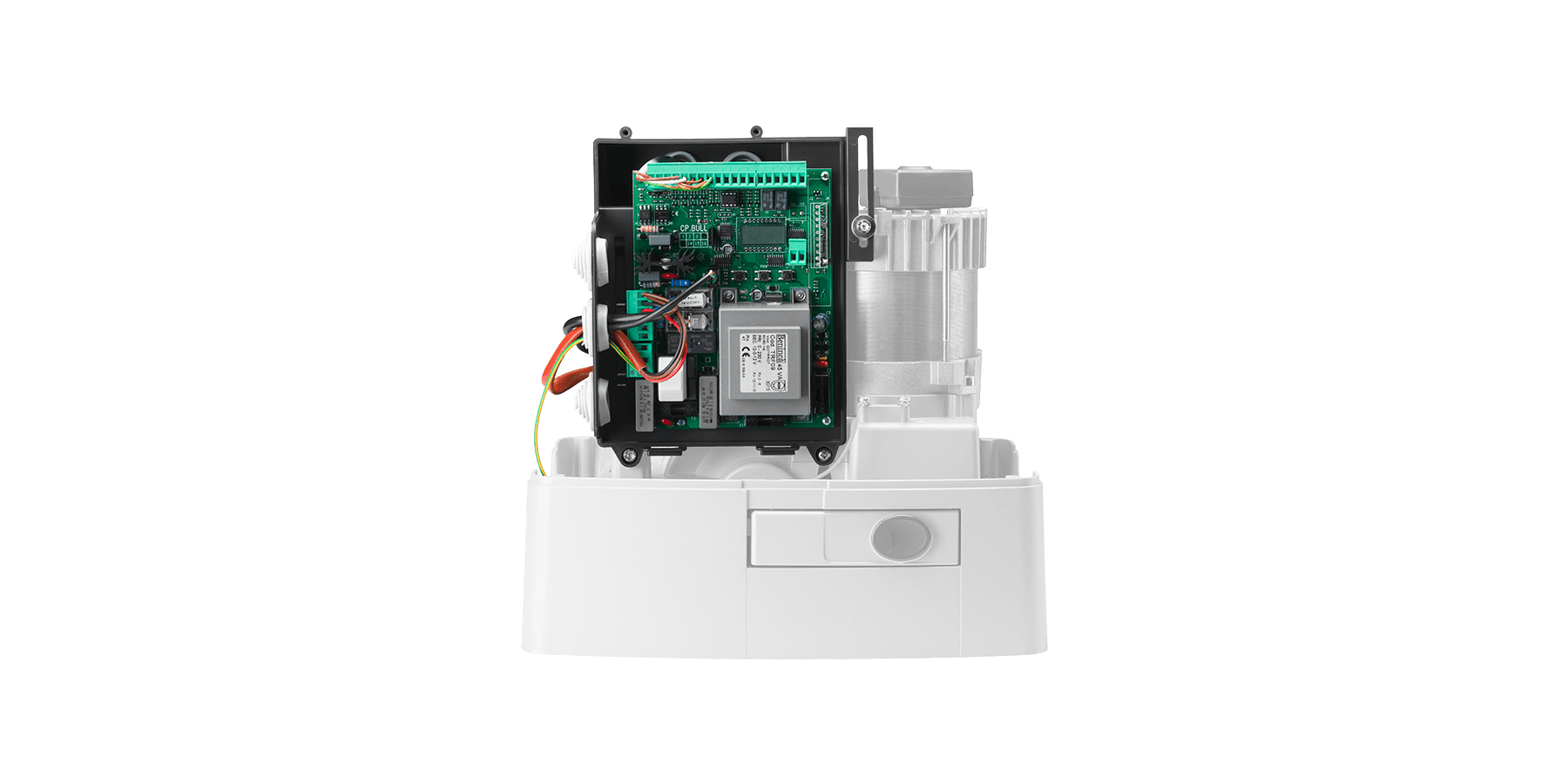

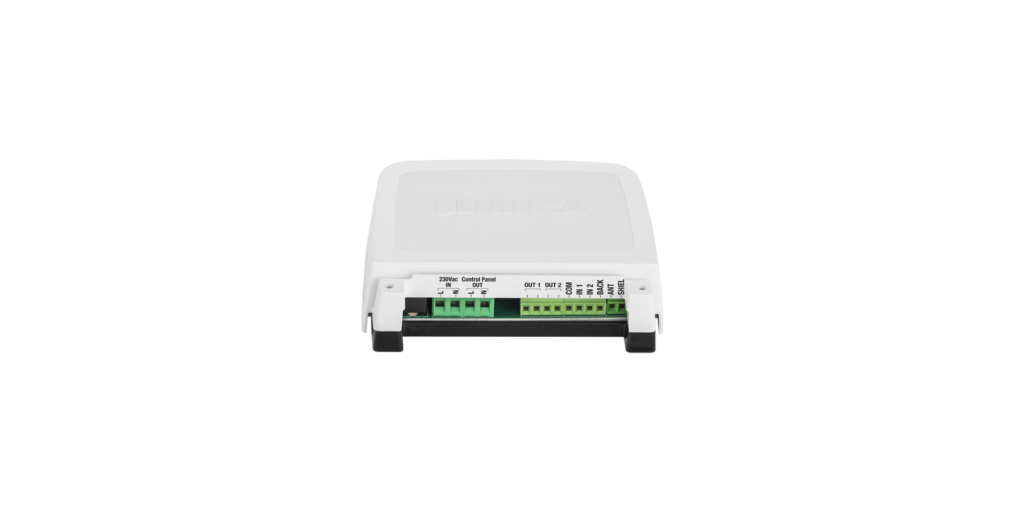

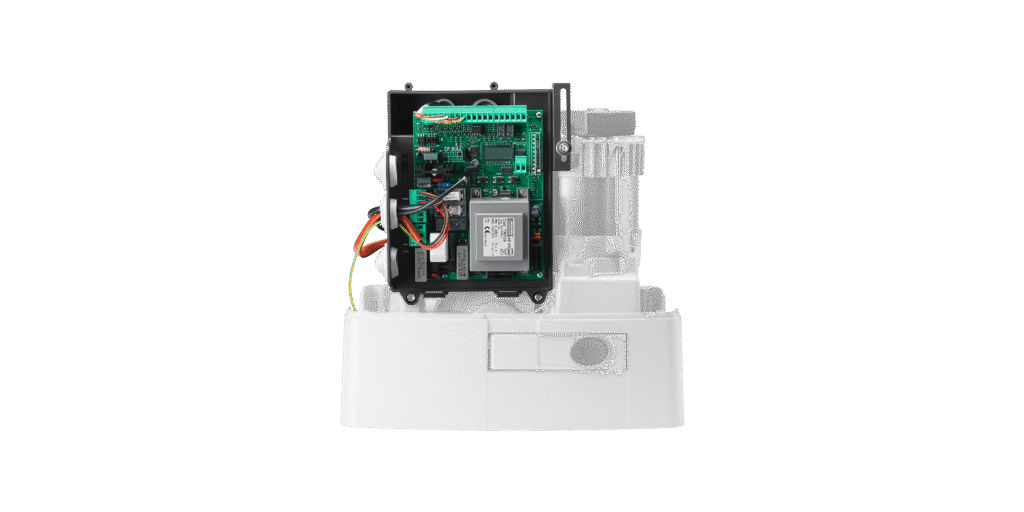

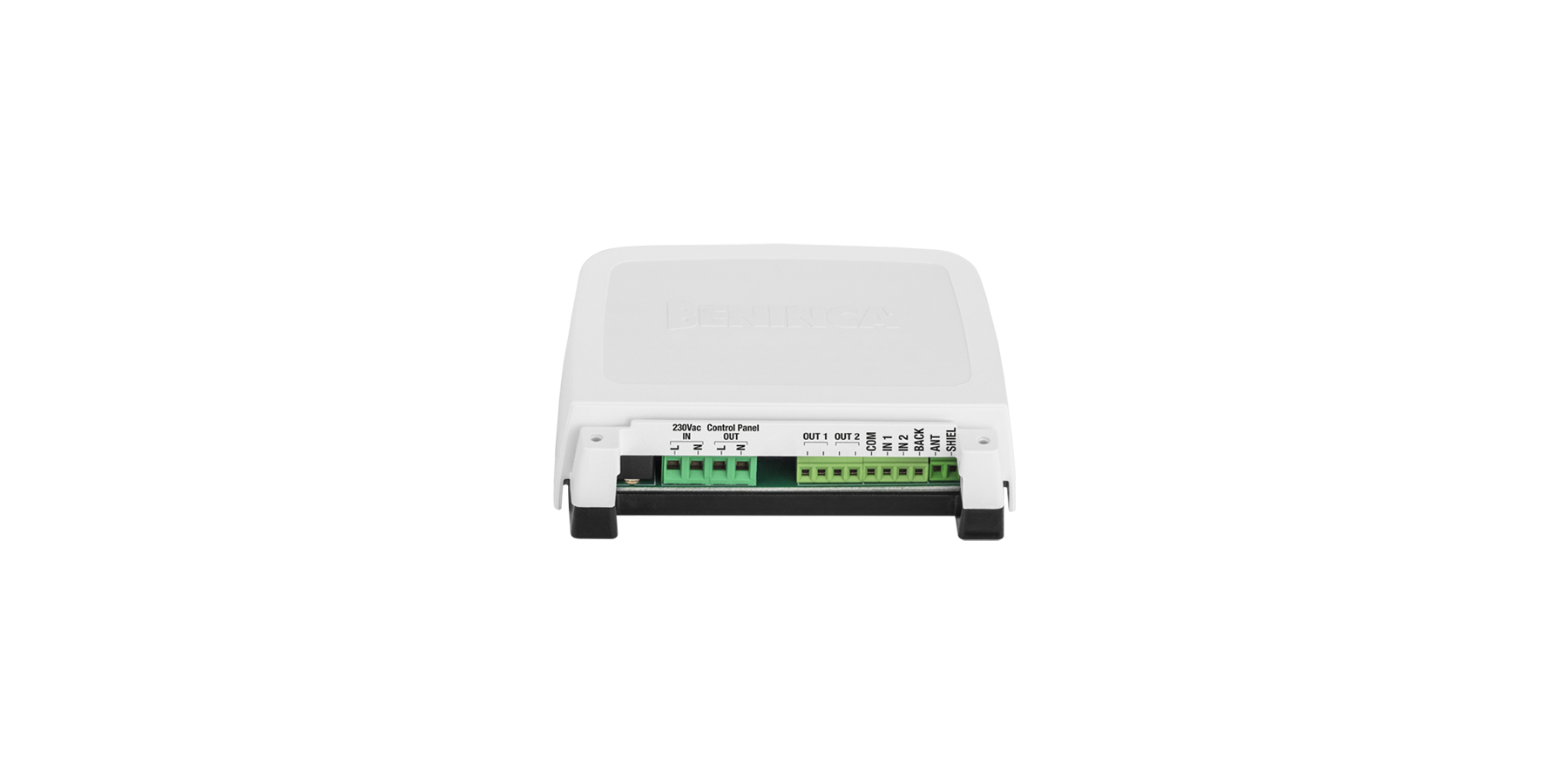

CP.BULL-RI ima LCD ekran, radio-prijemnik za do 64 koda, ulaze za fotoćelije i sigurnosnu ivicu, AUTOSET, usporavanje, elektronsko kočenje i servisno upozorenje. Opcioni SE.MODULE služi za energetsku usklađenost i nije deo osnovnog motora.
Ugradnja
Magneti moraju biti precizno postavljeni prema fabričkom uputstvu. Pre montaže proveravaju se ručna pokretljivost, šina, točkovi, vetar, broj ciklusa i sigurnosne zone. Dracom vrši montažu, podešavanje i servis u Srbiji.
Tehničke specifikacije za Beninca BULL 10M.S – motor za kliznu kapiju
| Proizvođač | |
|---|---|
| Model | BULL 10M.S |
| Tip kapije | Klizna kapija – komercijalna ili kućna primena |
| Krajnji prekidači | Magnetni senzori |
| Maksimalno rastojanje magnet–senzor | 35 mm |
| Napajanje | 230 Vac, 50/60 Hz, monofazno |
| Apsorbovana snaga | 350 W |
| Maksimalna struja | 1,6 A |
| Obrtni moment | 27 Nm |
| Maksimalni potisak | 1.000 N |
| Radni ciklus | 40% |
| Stepen zaštite | IP44 |
| Radna temperatura | −20 °C do +50 °C |
| Maksimalna masa kapije | 1.000 kg |
| Zupčanik | M4 Z18 |
| Brzina otvaranja | 10,5 m/min |
| Kondenzator | 20 µF |
| Nivo buke | < 70 dB |
| Podmazivanje | Mast |
| Masa | 19 kg |
| Enkoder | Integrisan; elektronska antikrash zaštita |
| Upravljačka jedinica | CP.BULL-RI, integrisana |
| Radio-prijemnik | 433,92 MHz; 64 koda; 3 sistema kodiranja |
| Temeljna ploča | Uključena sa ankernim zavrtnjima |
| Max. težina krila |

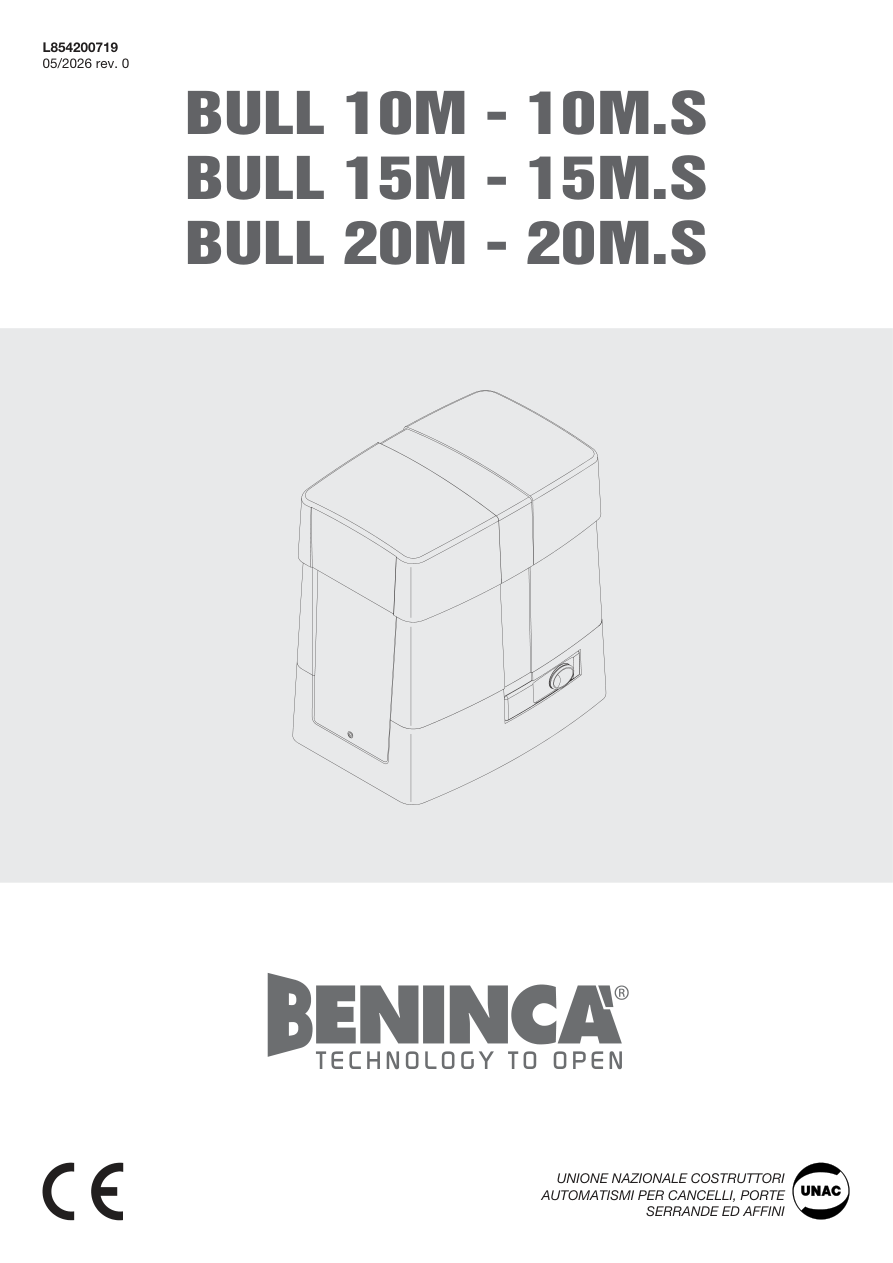

Uputstva i dokumentacija za Beninca BULL 10M.S – motor za kliznu kapiju
Galerija i video – Beninca BULL 10M.S – motor za kliznu kapiju
Najčešća pitanja za Beninca BULL 10M.S – motor za kliznu kapiju
Šta je Beninca BULL10M.S?
Motor na 230 Vac sa enkoderom i magnetnim krajnjim prekidačima za klizne kapije do 1000 kg.
Koja je razlika u odnosu na BULL10M?
S izvedba ima magnetne krajnje prekidače; osnovne performanse su iste.
Da li magnetni prekidači zamenjuju enkoder?
Ne. Motor ima i fizički enkoder i magnetne krajnje prekidače, sa različitim funkcijama.
Koje napajanje koristi?
230 Vac, 50/60 Hz.
Kolika je maksimalna masa kapije?
Do 1000 kg, uz proveru mehanike i uslova rada.
Koliki je maksimalni potisak?
1000 N.
Kolika je brzina?
10,5 m/min.
Koliki je radni ciklus?
40%.
Koju centralu koristi?
Integrisanu CP.BULL-RI sa LCD ekranom.
Koliko daljinskih kodova pamti?
Do 64 koda na 433,92 MHz.
Da li je temeljna ploča uključena?
Da, ploča sa ankerima je uključena.
Koji je zupčanik?
M4 Z18.
Kolika je masa motora?
19,1 kg.
Šta je SE.MODULE?
Opcioni modul za energetsku usklađenost u stanju mirovanja; nije deo osnovne isporuke.
Da li magnetni krajnji prekidači zamenjuju fotoćelije?
Ne. Fotoćelije, sigurnosne ivice i kontrola sila ostaju deo bezbednosnog projekta.
Kako se podešavaju magneti?
Prema aktuelnom fabričkom uputstvu, uz proveren smer rada i bezbedno rastojanje od mehaničkih graničnika.
Može li motor na kapiju koja se teško pomera ručno?
Ne treba. Mehanički problem mora prvo da se otkloni.
Šta proveriti pre ponude?
Masu i dužinu, ručnu pokretljivost, šinu, točkove, vetar, broj ciklusa, položaj magneta i sigurnosne uređaje.
Problemi i rešenja za Beninca BULL 10M.S – motor za kliznu kapiju
Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Motor radi, ali se kapija ne pomera
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
