Automatska vrata za stanice i javni prevoz: protok i bezbednost

Automatska vrata za stanicu ili terminal biraju se prema vršnom smeru putnika, prtljagu, redovima, pristupačnosti i ponašanju u vanrednom režimu — ne samo prema širini građevinskog otvora. Prvo treba odvojiti ulaz u objekat, naplatnu ili kontrolisanu zonu, izlazni put i platformsku infrastrukturu. To su različiti sistemi sa različitim rizicima i odgovornostima.

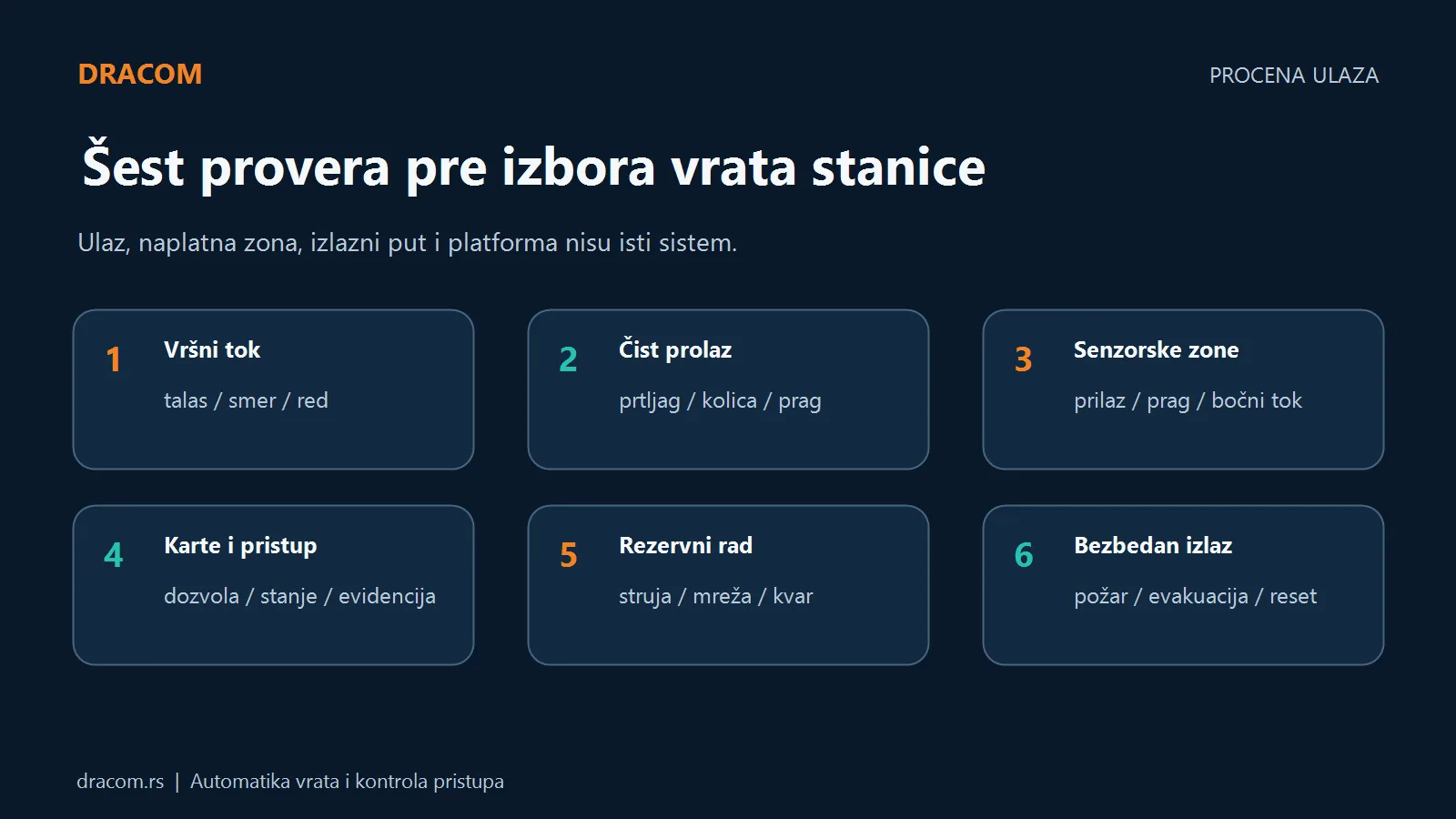

Najbezbedniji sledeći korak je snimanje toka u jutarnjem i popodnevnom špicu, merenje čistog prolaza i pisani scenario za gubitak napajanja, požarni signal, kvar senzora i prekid komunikacije. Tek tada se bira standardno, teleskopsko ili posebno projektovano rešenje.

Koja vrata na stanici zapravo rešavate?

Jedan terminal može imati više potpuno različitih pristupa: glavni pešački ulaz, bočni ulaz, izlaz ka peronima, prolaz sa kartama, službeni ulaz, vrata lokala, servisna vrata i sistem uz ivicu platforme. Naziv „automatska vrata za stanicu” zato nije dovoljno precizan za tehničku ponudu.

Kada se zone pomešaju, izbor može izgledati funkcionalno u mirnom periodu, ali stvarati red, nepotrebna otvaranja ili nejasan izlazni režim u špicu.

Kako izmeriti stvarni protok putnika?

Za izbor vrata važniji je najopterećeniji interval i smer kretanja nego ukupan dnevni broj putnika. Treba zabeležiti koliko ljudi dolazi u talasu nakon dolaska vozila, koliko njih izlazi istovremeno, gde se formira red i da li se tokovi ukrštaju.

U procenu uključite putnike sa koferima, dečjim i invalidskim kolicima, biciklima tamo gde su dozvoljeni, štapovima i drugom opremom. Širina prolaza nije jedina mera: važni su prostor ispred vrata, bočni prilaz, promena smera, rastojanje do stepenica ili validatora i mogućnost zadržavanja bez blokiranja senzora.

Automatska vrata ne treba koristiti kao jedini alat za rešavanje loše organizovanog reda. Ograde, oznake, položaj validatora, informacije putnicima i pravci kretanja mogu biti jednako važni kao brzina otvaranja.

Standardna ili teleskopska klizna vrata?

Standardna klizna vrata su čest izbor za prometne pešačke ulaze kada postoji dovoljno bočnog prostora za pomeranje krila. Teleskopska vrata koriste više pokretnih krila i razmatraju se kada je potreban širi čist prolaz u ograničenoj bočnoj zoni.

Izbor se ne zasniva samo na nominalnoj širini. Potrebno je proveriti masu i sastav krila, smer otvaranja, vetar i pritisak u objektu, učestalost ciklusa, senzorske zone, bravu, napajanje i način servisnog pristupa. Univerzalna kombinacija pogona i krila ne postoji.

Ako je ulaz deo projektovanog evakuacionog puta, standardno klizno rešenje ne sme se automatski proglasiti odgovarajućim. Panic break-out sklop, u kome se krila mogu ručno zakrenuti radi šireg izlaza, posebna je konstrukcija i mora biti izabrana i dokumentovana za konkretan objekat.

Kako sprečiti da senzori stvaraju zastoj ili rizik?

Aktivacioni senzor traži otvaranje, dok sigurnosni senzori štite prag i putanju krila. Njihove funkcije treba odvojeno projektovati i testirati. Preusko polje može kasno registrovati sporijeg korisnika, a preširoko polje može neprestano otvarati vrata zbog reda, prolaznika ili kretanja pored fasade.

Na stanici se proveravaju talasi ljudi, prtljag koji se vuče iza putnika, mala deca, kolica, refleksije sa stakla, direktno sunce, kiša, sneg, metalne konstrukcije i kretanje u oba smera. Test mahanjem rukom nije dovoljan; potreban je stvarni prolazak različitim brzinama i kroz sve režime.

Zadržavanje vrata otvorenim može smanjiti broj ciklusa u jednom scenariju, ali produžiti otvoreno stanje i promeniti tok u drugom. Parametri se zato podešavaju na osnovu merenja, a ne kopiraju sa druge lokacije.

Gde prestaje automatika vrata, a počinje naplata ili kontrola pristupa?

Vrata mogu primiti komandu od validatora karte, kontrolera pristupa, interfona ili sistema za upravljanje objektom. Međutim, pogon vrata ne odlučuje da li je karta važeća, ne upravlja korisničkim nalogom i ne zamenjuje evidenciju događaja.

Za kontrolisani prolaz treba definisati:

1. ko ili šta daje dozvolu za prolaz;
2. koliko dugo dozvola važi;
3. kako se sprečava da jedna dozvola otvori neograničen tok;
4. šta se događa kada validator ili mreža ne rade;
5. kako korisnik bez uspešne validacije izlazi iz zone;
6. koje stanje vrata se šalje nadzornom sistemu.

Sigurnosni senzor mora štititi osobu bez obzira na status karte. Odbijena autorizacija ne sme da pretvori pokretna vrata u opasnu prepreku.

Kako obezbediti pristupačan prolaz bez posebne „spore trake”?

Pristupačnost se ne svodi na širinu otvora. Važni su ravna putanja, prag, prostor za prilaz, položaj tastera ili čitača, vreme otvorenosti, kontrast stakla, obaveštenja i mogućnost prolaza bez naglog menjanja smera.

Rešenje treba proveriti sa invalidskim i dečjim kolicima, štapom, prtljagom i sporijim hodom. Ako je potreban poseban širi prolaz, on mora biti jasno vidljiv, raspoloživ kada je potreban i uključen u iste scenarije kvara i evakuacije kao ostali ulazi.

Za objekte u Srbiji konkretne uslove pristupačnosti treba primeniti kroz važeću tehničku dokumentaciju i odgovarajući propis za vrstu objekta i radova. Mere iz drugog terminala nisu automatski dokaz usklađenosti.

Šta se događa pri požaru, nestanku struje ili prekidu komunikacije?

Ne postoji jedan rezervni režim za sve stanice. Vrata mogu zahtevati rezervno napajanje, automatsko oslobađanje, posebnu komandu, ručni izlaz ili projektovani break-out mehanizam. Ta odluka pripada tehničkoj i protivpožarnoj dokumentaciji objekta.

Pisani testni scenariji treba da obuhvate:

• gubitak mrežnog napajanja;
• prekid komunikacije sa validatorom ili centralom;
• kvar ili zaprljan sigurnosni senzor;
• vrata koja ne potvrđuju zatvoreno ili zaključano stanje;
• požarni ili evakuacioni signal;
• povratak u normalan rad i odgovornost za reset.

Vrata koja se otvore u jednom vanrednom slučaju mogu u drugom morati da zadrže tačno definisano stanje. Zato se ponašanje ne programira napamet niti preuzima iz drugog objekta.

Da li su platformska PSD vrata isto što i ulazna automatska vrata?

Nisu. Platform screen doors (PSD) su sistemi uz platformu ili pristup vozilu koji moraju biti usklađeni sa položajem vozila, otvaranjem njegovih vrata, geometrijom platforme, nadzornim sistemom i procedurama operatera. To je železnička ili transportna infrastruktura, a ne obična automatika ulaza u zgradu.

Manusa projektni primeri pokazuju da takvi sistemi uključuju više sinhronizovanih vrata, posebna vrata za vanredni slučaj i kontrolni sistem stanice. Ti primeri dokazuju postojanje konkretnih izvedbi, ali ne daju univerzalnu konfiguraciju za drugi grad, tip vozila ili stanicu.

SRPS EN 16005:2025 prema zvaničnom obimu pokriva automatska pešačka vrata, ali isključuje vrata na vozilima i pregradne zidove. Ovaj članak zato ne tvrdi da je taj standard dovoljan ili neposredno primenljiv na PSD platformsku infrastrukturu.

Kako planirati održavanje na intenzivnom ulazu?

Učestalost servisa zavisi od uputstva proizvođača, realnog broja ciklusa, okruženja, kritičnosti ulaza i ugovora sa operaterom. Tvrdnja da je neki sistem pogodan za neprekidan rad nije zamena za dokumentovan radni režim i plan održavanja.

Pored mehaničkog i električnog pregleda, treba pratiti greške, broj i vreme ciklusa, ponovna otvaranja, vrata koja ostaju otvorena, stanje senzora i događaje iz povezanih sistema. Servisni pristup mora biti moguć bez stvaranja novog rizika za putnike.

Propisi i standardi u Srbiji

SRPS EN 16005:2025 navodi zahteve i metode ispitivanja bezbednosti pri korišćenju automatskih pešačkih vrata, uključujući vrata za normalan pristup i određene vanredne ili izlazne primene u okviru njegovog obima. To je srpski standard; obavezni status se ne sme tvrditi bez konkretnog pravnog, projektnog ili ugovornog osnova.

Pravilnik o tehničkim standardima pristupačnosti nadležnog ministarstva daje okvir za nesmetano kretanje i pristup osobama sa invaliditetom, deci i starim osobama. Tačna primena zavisi od vrste stanice ili terminala, namene i obima radova.

Konačnu usklađenost određuju tehnička dokumentacija, saobraćajni i operativni zahtevi, protivpožarni i evakuacioni koncept, procena rizika i odgovorni licencirani stručnjaci. Dracom smernice nisu zamena za projekat niti odobrenje transportnog operatera ili nadležnog organa.

Koji podaci su potrebni za procenu?

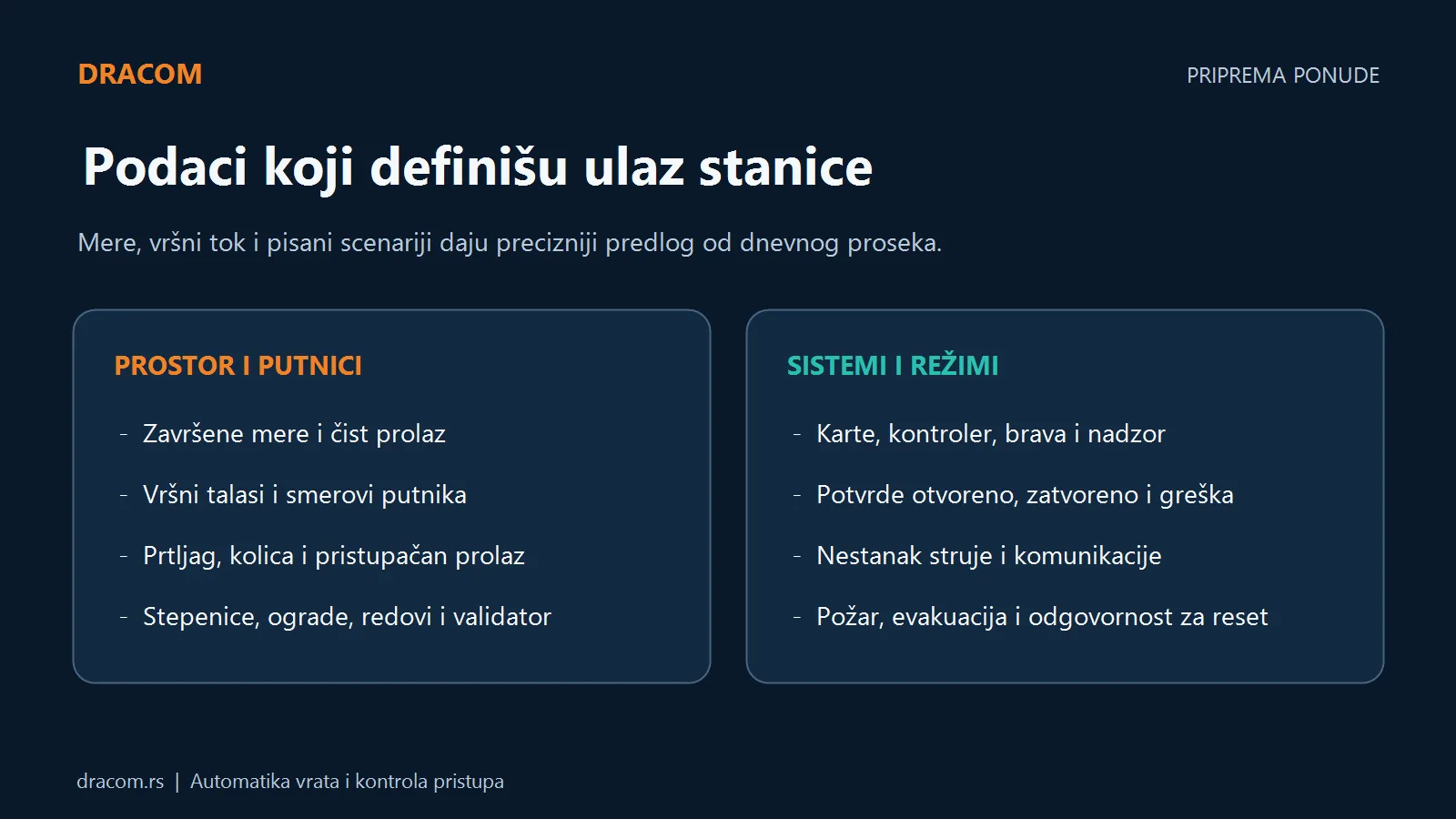

Za početnu procenu pripremite završene mere otvora, fotografije prilaza, skicu okolnih stepenica, validatora, ograda i redova, kao i podatke o vršnim intervalima i smerovima. Navedite prtljag, kolica, pristupačne prolaze, radno vreme, vetar, grejanje ili hlađenje i ograničenja za servis.

Dodajte postojeće sisteme karata ili pristupa, raspoložive signale, rezervno napajanje, požarni signal i očekivano ponašanje pri kvaru. Tako se automatska vrata i kontrola pristupa planiraju kao povezani, ali jasno razdvojeni podsistemi.

Najčešće greške pri izboru vrata za stanicu

• izbor prema prosečnom umesto vršnom toku;
• zanemarivanje prtljaga, kolica i ukrštanja smerova;
• preširoko senzorsko polje koje reaguje na red ili bočni prolaz;
• mešanje validacije karte sa sigurnosnom zaštitom praga;
• pretpostavka da standardna klizna vrata automatski odgovaraju izlaznom putu;
• neproveren rad pri nestanku struje ili komunikacije;
• tretiranje PSD platformskog sistema kao običnih ulaznih vrata;
• servisni plan bez stvarnog broja ciklusa i kritičnosti ulaza.

Česta pitanja o automatskim vratima za stanice

Koja vrata su najbolja za prometan ulaz stanice?

Najbolje rešenje zavisi od vršnog toka, raspoloživog prostora, prtljaga, senzorskih zona, vetra, izlaznog režima i održavanja. Standardna ili teleskopska vrata biraju se tek nakon merenja tih uslova.

Da li brža vrata automatski smanjuju red?

Ne. Red zavisi i od širine prilaza, validatora, ukrštanja smerova, zadržavanja putnika i organizacije prostora. Brzina vrata je samo jedan deo ukupnog kapaciteta prolaza.

Mogu li vrata da se povežu sa sistemom karata?

Mogu kada postoje projektovani kompatibilni signali i definisano rezervno ponašanje. Sistem karata odlučuje o pravu prolaza, dok automatika i senzori moraju bezbedno sprovesti otvaranje i zatvaranje.

Da li standardna klizna vrata mogu biti evakuacioni izlaz?

To se ne sme pretpostaviti. Potrebni su projektovani sklop, režim i dokumentacija; break-out ili drugo izlazno rešenje predstavlja posebnu konfiguraciju.

Šta su PSD platformska vrata?

To su sistemi uz platformu koji se koordiniraju sa položajem i vratima vozila, staničnim upravljanjem i procedurama operatera. Ne treba ih poistovećivati sa automatskim ulazom u terminal.

Koliko često se servisiraju vrata na stanici?

Učestalost zavisi od proizvođačkih uputstava, stvarnog broja ciklusa, uslova okruženja, kritičnosti prolaza i ugovora. Redovni, rezervni i evakuacioni scenariji treba da se testiraju po dokumentovanom planu.

Sledeći korak

Za procenu automatskih vrata stanice ili terminala pošaljite mere, fotografije, skicu toka i podatke o vršnim intervalima. Dracom može da pripremi tehnički predlog za pešački ulaz i integraciju kontrole pristupa, uz proveru lokacije i jasno odvajanje od specijalizovane platformske infrastrukture.
