Roger R93/RX20/U – fixed code prijemnik 433,92 MHz

Roger R93/RX20/U – fixed code prijemnik 433,92 MHz – opis proizvoda

Roger R93/RX20/U je spoljašnji dvokanalni radio-prijemnik na 433,92 MHz, sa priključnim klemama i plastičnim kućištem. Predviđen je za fixed code daljinske upravljače i AM/ASK modulaciju, napaja se sa 24 V AC/DC i pamti do 50 kodova. Za povezivanje se proveravaju tačan daljinski, napajanje i komandni ulaz automatike.

R93/RX20/U se razlikuje od R93/RX433/U po režimu kodiranja, memoriji i potvrđenom napajanju: RX20 je fixed code prijemnik sa 50 kodova i 24 V napajanjem, dok tačna RX433 varijanta ima zasebno potvrđene fixed/rolling režime i druge kapacitete. Ne prenosimo rolling code, FM/FSK, 1000 predajnika ili opciju 12 V na RX20. Ista frekvencija ne dokazuje međusobnu zamenu.

Roger R93/RX20/U fixed code prijemnik

Dva kanala imaju normalno otvorene relejne izlaze prema originalnom IS235 Rev00. Prijemnik šalje odgovarajuću komandu automatizaciji; relejni kontakti nisu izlaz za direktno napajanje motora. Zvanična modelska tabela ograničava kontakte na 0,5 A i 24 V AC/DC. Ne priključujte mrežu 230 V na ove kontakte.

50 kodova nije 65536 upisanih daljinaca

Kapacitet memorije RX20 iznosi 50 kodova/predajnika. Vrednost 65536 u originalu predstavlja broj kombinacija fixed code kodiranja, ne broj korisnika koji se pamte. Broj kanala takođe nije dvostruki kapacitet memorije. Uputstvo izričito navodi da isti taster daljinskog ne može biti memorisan na oba kanala prijemnika.

Fixed code i AM/ASK su potvrđene funkcije tačnog modela. Ne obećavamo rad bilo kog daljinskog upravljača od 433,92 MHz bez provere njegovog kodiranja i modela.

Napajanje i izbor relejnog opterećenja

Aktuelni web i original potvrđuju napajanje 24 V AC/DC i apsorpciju 30 mA. Uputstvo predviđa ES1/SELV izvor ograničene snage PS1, sa zaštitom od preopterećenja i kratkog spoja i odloženim osiguračem T50mA. Izbor izvora, zaštite i povezivanje izvodi kvalifikovano lice.

IS235 Rev00 od 10.03.2020 za otporno opterećenje navodi 0,5 A, 24 V AC ili 30 V DC; aktuelna modelska tabela navodi maksimalno 24 V AC/DC. Za izbor koristimo konzervativni web limit 24 V AC/DC dok se ne potvrdi tačna isporučena revizija. Ne prenosimo arhivski limit na induktivno, motorno ili mrežno opterećenje.

Dimenzije, temperatura i antena

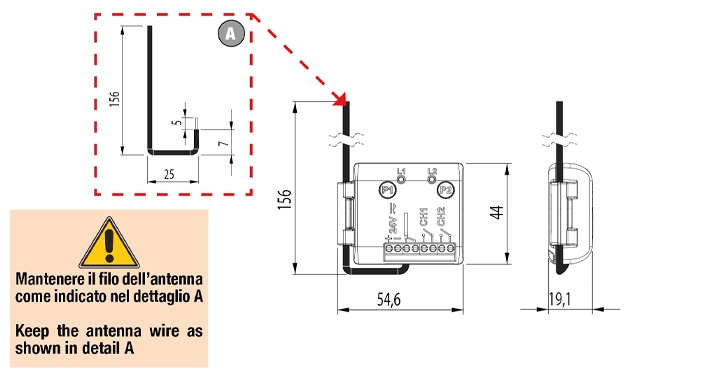

Web tabela navodi 55 × 44 × 20 mm, a original IS235 Rev00 54,6 × 44 × 19,1 mm. Obe vrednosti su evidentirane sa izvorom. Zapakovana masa na webu iznosi 0,05 kg; to nije masa gole ploče. Radni temperaturni raspon je -10 do +55 °C. Dostupni tačni izvori ne potvrđuju IP stepen zaštite, pa ne obećavamo nezaštićenu ugradnju na kiši.

Osetljivost prijemnika je -107 dBm, impedansa 50 Ω. Original navodi RG58 antenski kabl do 10 m bez spojeva. To nije obećani domet prijema u metrima. Položaj antene, smetnje i prepreke proveravaju se u stvarnoj instalaciji.

Problemi i rešenja iz originalnog uputstva

Daljinski ne aktivira odgovarajući kanal

Proverite bateriju i tačnu oznaku daljinskog i da li drugi odobreni daljinski radi. Kratko paljenje L1 i L2 pri prijemu prema originalu može označiti kod koji nije memorisan. Proveru upisa i ožičenja izvodi servis; ne brišite sve postojeće korisnike kao početni korak.

Upis novog daljinskog nije uspeo

U fazi memorisanja nekoliko brzih bljeskova jedne LED diode može značiti da je taster već upisan na drugom kanalu. Brzo treperenje obe diode tokom četiri sekunde znači punu memoriju prema uputstvu. Ta dva signala nisu isti problem. Servis proverava stanje memorije i tačan kanal.

LED L1 ili L2 brzo treperi neprekidno

Original taj obrazac navodi kao oštećenu memoriju kada prijemnik ne može da funkcioniše. Zabeležite simptom i pozovite servis. Ne izjednačavajte ga sa četvorosekundnim signalom pune memorije.

Original IS235 Rev00 i fotografija

Sačuvan je neizmenjen zvanični proizvođački IS235 Rev00 od 10.03.2020, osam strana, sa engleskim odeljkom na strani 4. Original eksplicitno navodi R93/RX20/U. Datum i revizija se javno navode; dostupnost ovog originala ne predstavlja obećanje da je najnoviji za svaku isporuku.

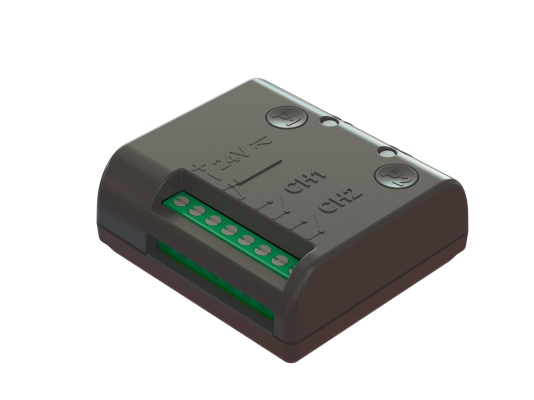

Tačna zvanična modelska stranica koristi ilustraciju prijemnika u kućištu sa klemama, oznakama CH1/CH2 i tasterima P1/P2. Fotografija ne potvrđuje uključeni izvor napajanja ili daljinske upravljače.

Provera, montaža i servis u Beogradu i Srbiji

Pošaljite oznake centrale, prijemnika i daljinskih upravljača i opis potrebnih komandi. Dracom na 061/24-13-946 proverava izbor R93/RX20/U, montažu i servis u Beogradu i Srbiji. Cenu, dostupnost, isporučenu reviziju i sadržaj kompleta potvrđujemo ponudom.
