Roger BG30/803/HS/115 – motor za kliznu kapiju

Roger BG30/803/HS/115 – motor za kliznu kapiju – opis proizvoda

Roger BG30/803/HS/115 je ireverzibilni High Speed brushless motor za kliznu kapiju, sa mehaničkim krajnjim prekidačima i centralom B70/1DCHP. Bitna razlika prema najbližem BG30/803/HS je mrežni ulaz: /115 traži 115 V AC, dok osnovni BG30/803/HS ima 230 V AC; obe 803 izvedbe imaju mehaničke krajnje prekidače. Zato oznaka /115 nije detalj koji se sme izostaviti pri izboru ili zameni.

Proizvođač navodi intenzivnu upotrebu i krilo do 800 kg, ali masa, hod do 25 m i najveća brzina nisu zajednička garancija rada. Original odvaja 185 W nazivne snage od 620 W pri pokretanju. Za tačan /115 masa samog operatora ostaje nepotvrđena; sopstveni web podatak 18,9 kg odnosi se na zapakovan proizvod, ne na pogon bez pakovanja.

Roger BG30/803/HS/115 – brzi motor za kliznu kapiju

Ova 115 V izvedba razmatra se kada napajanje, mehanika i traženi režim rada odgovaraju tačnoj oznaci. Za procenu nisu dovoljni samo kilogrami krila: važni su otpor kretanju, hod, stanje staze, nagib, učestalost prolazaka i zaštita zone kretanja. Proizvođački maksimum nije potvrda da postojeća kapija ispunjava te uslove.

Mrežnih 115 V nije isto što i napajanje motora

Mrežni ulaz BG30/803/HS/115 je 115 V AC, 50/60 Hz. To nije 230 V izvedba i nije isto što i napon koji centrala daje motoru. Web tabela za motor navodi 36 V, banner 36 V DC, a original 36 V~ promenljive frekvencije. Ovu razliku izvora ostavljamo otvorenom; nijedan navod ovde nije uputstvo za povezivanje.

Navedena centrala je B70/1DCHP. Izvorni opis enkodera glasi Digital native encoder + magnetic digital SENSORED, 4096 PPR: reč je o nativnom i magnetnom senzorskom očitavanju, a ne o potvrdi magnetnog krajnjeg prekidača. Krajnji prekidač ovog modela je mehanički. Naziv centrale ili enkodera ne dokazuje univerzalnu zamenljivost ili reviziju konkretnog uređaja.

Nazivna snaga, pokretanje i dva režima sile

Web redovi Power 620 W i Thrust 1080 N sami ne označavaju režim. Grupisana originalna kolona, sa izričitom /115 fusnotom, razlikuje 185 W nazivno, 620 W pri pokretanju i 1080 N startne sile. Podudaran broj ne daje pravo da se sirovi web red preimenuje u nazivnu ili trajnu vrednost.

S3 maksimalna sila iznosi 300 N pri 1400 obrt/min i 40% radnog ciklusa, uz fusnotu za okolinu +55 °C. Odvojeni S1 nazivni režim iznosi 230 N pri 1020 obrt/min, 100%, od −20 do +55 °C. Startna sila, S3 maksimum i S1 nazivna sila nisu zamenljive vrednosti niti preporuka za podešavanje sile.

Brzina i učinak uz stvarne uslove kapije

Web 30 m/min jednako je 0,5 m/s i saglasno je gornjoj granici originalnog raspona 5,7–30 m/min. Preračun brzine nije konflikt. Najveća masa od 800 kg, hod do 25 m i najveća brzina ipak nisu obećani istovremeno; izbor zahteva zajedničku procenu mehanike i režima.

Sopstvena web tabela navodi 800 ciklusa otvaranja/zatvaranja dnevno, tokom 24 sata bez zaustavljanja. To nije garancija učinka cele instalacije. Originalnih 500.000 interno ispitanih ciklusa vezano je za nominalne uslove, prolaz od 5 m i +20 °C; taj podatak nije vek trajanja, garancijski rok ili Dracom iskustvo sa terena.

Masa i mere bez prenosa podataka druge izvedbe

Za BG30/803/HS/115 potvrđena je zapakovana masa 18,9 kg. Masa samog operatora nije zasebno odštampana za /115: red 14,7 kg u originalu imenuje osnovni BG30/803/HS. Tu vrednost ne prenosimo na 115 V varijantu i ne koristimo je kao potvrđenu osnovu za transport ili nosač.

Web oznaka Maximum dimension product navodi 350 × 220 × 380 mm, a zaseban tekst pakovanja 35 × 22 × 38 cm. Obuhvat oznake ostaje otvoren. Stranica povezuje crtež, ali njegov sadržaj ovde nije posebno vizuelno prihvaćen. Zato ne navodimo potvrđene mere kućišta, šablon bušenja ili montažni zazor.

Tehnički podaci sa svojim uslovima

Kompatibilnost, baterije i konkretan sadržaj ponude

Izlazni zupčanik Z20 / modul 4 ne potvrđuje stanje ili položaj postojeće zupčaste letve. Navedene dve spoljne baterije 12 V, 4,5 Ah su opcija; nisu potvrda da su uključene niti obećanje autonomije. Proveravaju se tačna centrala, napajanje i oprema konkretne instalacije.

Proizvođački opis pominje ploču sa anker šipkama i ugrađen dvokanalni prijemnik. To nije potvrda današnjeg Dracom kompleta. Cenu, dostupnost, sadržaj paketa, dodatnu opremu i uslove garancije treba utvrditi u zasebnoj ponudi; univerzalna kompatibilnost se ne podrazumeva.

Dokumentacija i četiri otvorena pitanja

Proizvođačko uputstvo BG30 IS141 Rev18 izričito navodi BG30/803/HS/115. Za montažu ili servis proverite tačnu oznaku uređaja i odgovarajući obuhvat dokumenta; oznaka sličnog modela nije dovoljna.

Otvoreni ostaju masa operatora za /115, razlika DC/~ u napajanju motora, obuhvat dimenzione oznake i reviziono poreklo. Vidljivi Rev18 od 03.09.2026, portalski datum 04.09.2026 i skriveni istorijski Rev07 od 18.01.2023 zadržavaju različito poreklo. Nijedan od njih ne dokazuje najnoviju isporuku ili firmware konkretnog pogona.

Porodični proizvođački izvor IS141 Rev18 — proverite oznaku uređaja i odgovarajući obuhvat dokumentacije.

Bezbedna početna trijaža, ne servisni postupak

Ako su kretanje ili zaustavljanje nepredvidivi, obustavite upotrebu i sprečite pristup zoni kretanja. Sa bezbednog mesta zabeležite simptom, vreme pojave i dostupne oznake modela i centrale. Ne otvarajte električni sklop, ne povećavajte silu, ne resetujte naslepo i ne zaobilazite zaštite. Dalju proveru mora obaviti stručno lice.

Pitanja o BG30/803/HS/115 pre izbora i servisa

Šta je Roger BG30/803/HS/115 i kome je namenjen?

BG30/803/HS/115 je ireverzibilni High Speed brushless motor za kliznu kapiju, sa mehaničkim krajnjim prekidačima i centralom B70/1DCHP. Razmatra se za intenzivan rad uz stručnu proveru napajanja, mehanike i zaštita, ne samo prema masi krila.

Po čemu se /115 razlikuje od osnovnog BG30/803/HS?

BG30/803/HS/115 ima mrežni ulaz 115 V AC, 50/60 Hz, dok osnovni BG30/803/HS navodi 230 V AC. Obe ove 803 izvedbe imaju mehaničke krajnje prekidače. Oznaku /115 ne izostavljajte pri izboru ili zameni.

Da li je dovoljna kapija lakša od 800 kg?

Za BG30/803/HS/115 granica od 800 kg nije jedini kriterijum. Proveravaju se hod, otpor kretanju, staza, nagib, ritam prolazaka i zaštite. Maksimalna masa, hod do 25 m i najveća brzina nisu zajednička garancija.

Da li BG30/803/HS/115 radi na mreži 230 V?

BG30/803/HS/115 je tačno navedena 115 V AC, 50/60 Hz izvedba, ne osnovni 230 V model. Pre izbora ili zamene stručno lice mora proveriti oznaku i odgovarajuće napajanje; ovaj sadržaj ne daje šemu povezivanja.

Zašto se za motor pojavljuju 36 V DC i 36 V~?

Za BG30/803/HS/115 web tabela navodi 36 V, banner 36 V DC, dok original navodi 36 V~ promenljive frekvencije iz centrale ka motoru. Razlika ostaje otvorena i pripisana izvorima; ne pretvaramo je u uputstvo za povezivanje ili tvrdnju da je svaki navod istog značenja.

Da li je 620 W nazivna snaga?

Kod BG30/803/HS/115 originalna grupisana kolona razlikuje 185 W nazivno i 620 W pri pokretanju. Sopstveni web red Power 620 W nije označen kao startni ili nazivni režim, pa ostaje zaseban sirovi navod.

Šta predstavlja sila 1080 N?

Za BG30/803/HS/115 original navodi 1080 N u fazi pokretanja. To nije S3 maksimalna sila niti S1 nazivna sila. Web red Thrust 1080 N nema isti eksplicitni opis režima i ne preimenuje se bez atribucije originalu.

Koji su uslovi S3 maksimalne sile?

BG30/803/HS/115 pripada originalnoj grupisanoj koloni sa S3 maksimumom 300 N pri 1400 obrt/min i radnim ciklusom 40%; fusnota navodi okolinu +55 °C. Taj režim nije isto što i neprekidni S1 rad ili sila pri startu.

Kolika je nazivna sila za S1 rad?

Za BG30/803/HS/115 originalni S1 nazivni režim iznosi 230 N pri 1020 obrt/min, 100%, od −20 do +55 °C. Taj podatak se ne zamenjuje S3 maksimumom od 300 N ili startnom silom od 1080 N.

Da li se 30 m/min razlikuje od 0,5 m/s?

Kod BG30/803/HS/115 web 30 m/min jednako je 0,5 m/s. Original navodi raspon 5,7–30 m/min. Preračun je saglasan; ne dokazuje da su najveća brzina, masa i hod ostvarivi istovremeno na konkretnoj kapiji.

Da li magnetni enkoder znači magnetni krajnji prekidač?

Ne. BG30/803/HS/115 ima mehaničke krajnje prekidače. Naziv Digital native encoder + magnetic digital SENSORED, 4096 PPR opisuje enkoder, ne menja potvrđeni tip krajnjeg prekidača.

Koliko je težak sam operator?

Masa samog BG30/803/HS/115 nije zasebno potvrđena u korišćenom originalu. Red 14,7 kg izričito imenuje osnovni BG30/803/HS, pa se ne prenosi na /115. Sopstveni web navod 18,9 kg znači zapakovanu masu.

Da li su 350 × 220 × 380 mm potvrđene mere kućišta?

Za BG30/803/HS/115 to je web red Maximum dimension product, dok zaseban tekst pakovanja navodi 35 × 22 × 38 cm. Obuhvat ostaje otvoren; bez prihvaćenog pregleda crteža te brojeve ne koristimo kao mere kućišta, šablon bušenja ili montažni zazor.

Da li su baterije uključene i koliko traje rad bez mreže?

BG30/803/HS/115 web navodi opcione dve spoljne baterije 12 V, 4,5 Ah. To ne potvrđuje da su u konkretnom kompletu niti daje autonomiju. Opremu, stanje i očekivani rad treba potvrditi za konkretnu instalaciju.

Da li Z20 / modul 4 potvrđuje zamenu na staroj letvi?

BG30/803/HS/115 ima naveden izlazni zupčanik Z20 / modul 4. Sam taj podatak ne potvrđuje geometriju, stanje i položaj postojeće letve, napajanje ili montažu. Zamenu mora prethodno proceniti stručno lice.

Da li je 800 ciklusa dnevno garancija za ceo sistem?

Za BG30/803/HS/115 to je sopstveni web podatak za cikluse otvaranja/zatvaranja tokom 24 sata bez zaustavljanja. Nije garancija učinka cele instalacije; mehanika, zaštite, okruženje i režim moraju se posebno proveriti.

Šta znači interno ispitivanje od 500.000 ciklusa?

Original relevantan za BG30/803/HS/115 navodi 500.000 interno ispitanih ciklusa pri nominalnim uslovima, prolazu od 5 m i okolini +20 °C. To nije deklarisan vek trajanja, garancijski rok ili dokaz Dracom terenskog ispitivanja.

Koji su uslovi temperature i zaštite?

BG30/803/HS/115 web navodi −20 do +55 °C i IP44. Ti podaci ne zamenjuju pravilnu montažu, zaštite i procenu lokacije. S3 i S1 sile dodatno se čitaju sa sopstvenim režimima, obrtajima i temperaturnim uslovima.

Koje uputstvo koristiti za BG30/803/HS/115?

Proizvođačko uputstvo BG30 IS141 Rev18 izričito navodi BG30/803/HS/115. Pri planiranju montaže ili servisa proverite tačnu oznaku uređaja i odgovarajući obuhvat dokumenta. Broj revizije ne potvrđuje firmware ili sadržaj konkretne isporuke.

Da li Rev18 potvrđuje najnoviji firmware uređaja?

Za BG30/803/HS/115 vidljivi Rev18 originala, portalski datum i skriveni istorijski Rev07 imaju različito poreklo. Revizija dokumenta ne potvrđuje najnoviji firmware, reviziju isporučenog uređaja ili sadržaj paketa.

Šta uraditi ako se kapija nepredvidivo kreće ili ne zaustavlja?

Kod instalacije sa BG30/803/HS/115 obustavite upotrebu ako kretanje ili zaustavljanje nisu bezbedni i sprečite pristup zoni kretanja. Sa bezbednog mesta zabeležite simptom i dostupne oznake. Ne otvarajte električni sklop, ne povećavajte silu, ne resetujte naslepo i ne zaobilazite zaštite; zatražite stručnu proveru.

Šta poslati Dracomu za izbor, ponudu ili servis?

Za BG30/803/HS/115 pošaljite tačnu oznaku, dostupnu oznaku centrale, masu i hod krila, opis staze i ritam prolazaka. Za servis dodajte simptom i uslove pojavljivanja, bez otvaranja električnog sklopa. Zatražite proveru izbora, konkretne ponude, montaže ili servisa za Beograd i Srbiju; nemojte slati PIN ili pristupne kodove.

Provera izbora, ponude, montaža i servis

Dracomu pošaljite tačnu oznaku BG30/803/HS/115, dostupnu oznaku centrale, masu i hod krila, opis staze i ritam rada. Zatražite proveru izbora, konkretne ponude, montaže ili servisa za Beograd i Srbiju. Za postojeći problem dodajte bezbedno zabeležen simptom; PIN i pristupni kodovi nisu potrebni.

Tehnički izvor: Roger Technology — BG30/803/HS/115, sačuvana provera 13.10.2026. Izbor, prodaja, montaža i servis: 061/24-13-946, Beograd i Srbija.

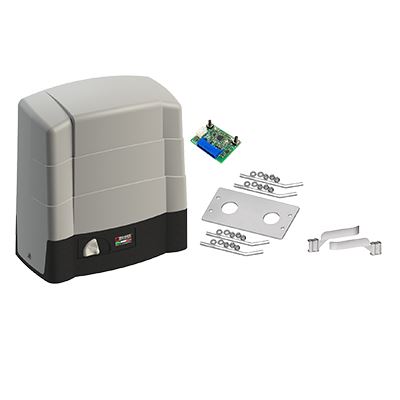

Proizvođačka fotografija

Postojeći Dracom informativni vodiči

Dva ranije prihvaćena Dracom vodiča od po48 sekundi, bez zvuka, sa četiri otvorene granice navedene u svakom prizoru. Nisu fabrički ili terenski demo i ne zamenjuju originalno uputstvo.
