Roger BG30/1604 — brushless motor za kliznu kapiju

Roger BG30/1604 — brushless motor za kliznu kapiju – opis proizvoda

Roger BG30/1604 je brushless motor za kliznu kapiju, sa ireverzibilnim reduktorom, magnetnim krajnjim prekidačima i ugrađenom centralom B70/1DCHP. Proizvođač navodi kapije do 1600 kg. Ta granica je polazna informacija za izbor, a ne obećanje da svaka kapija te mase može istovremeno da koristi najveću brzinu i svaki radni režim.

Ovo je tačan model BG30/1604, bez dodatka HS ili /115. Pregledani stubac originalne tabele razdvaja nazivnu snagu 185 W od snage pri pokretanju 530 W. Web red „Power 530 W” ne treba pretvoriti u nazivnu snagu, a web „Thrust 1170 N” i originalnih 1770 N pri pokretanju ostaju izričito otvoreno neslaganje.

Kada je BG30/1604 pravi izbor za kliznu kapiju

Ovaj pogon treba razmatrati kada su potrebni brushless pogon, magnetni krajnji prekidači i upravljanje centralom B70/1DCHP. Za izbor nisu dovoljni samo kilogrami: proveravaju se hod, ravnomernost kretanja krila, nagib, ritam korišćenja i uslovi na objektu. Motor ne zamenjuje ispravnu mehaniku kapije.

Original navodi 5,7–12 m/min i zaseban najveći hod do 25 m. Masa do 1600 kg, maksimalna brzina i najveći hod nisu potvrđeni kao zajedničko radno obećanje. Dracomu treba poslati stvarne podatke o kapiji za procenu da li je ovaj model odgovarajući izbor.

Tehnički podaci sa razdvojenim obuhvatom

Snaga, sila i režimi S1 i S3 nisu ista stvar

185 W je nazivna apsorbovana snaga iz originalne tabele, dok je 530 W snaga pri pokretanju. Za silu original razdvaja S1: 340 N pri 1400 1/min i 100% od S3: 650 N pri 1400 1/min i 40%, uz fusnotu ispitivanja na +55 °C za S3. Režimi se ne sabiraju i ne znače da se najveća sila, masa i brzina stalno ostvaruju zajedno.

Web posebno navodi „Thrust 1170 N”, a original „Starting force 1770 N”. Obe vrednosti ostaju pripisane svom izvoru i razlici u nazivu. Ne ispravljamo jednu drugom i ne proglašavamo 1170 N trajnom silom. Jedinica je N, ne Nm.

Četiri razlike izvora koje ostaju otvorene

• Potisak: web 1170 N naspram 1770 N pri pokretanju u originalu; S1 i S3 imaju zasebne vrednosti.
• Motorno napajanje: web red 36 V i banner 36 V DC naspram originalnog 36 V~ sa promenljivom frekvencijom. Mrežni ulaz je zasebno 230 V AC, 50/60 Hz. Ovo nisu uputstva za povezivanje.
• Mere: web oznaka maksimalnih mera proizvoda 350 × 220 × 380 mm nije isto što i zasebno navedeno pakovanje 35 × 22 × 38 cm. Novi pregled sopstvenog crteža pozitivno vezuje levi deo 346 × 180 × 362 mm / 98 mm za BG30/1604; desni deo 105 mm pripada drugim modelima. Crtež nije terensko merenje, potvrda zazora ili montažni šablon.
• Revizija: vidljivi IS141 Rev18 nosi datum 03.09.2026, portal navodi 04.09.2026, a skriveni istorijski tekst sadrži Rev07. Ne izvodimo tvrdnju o reviziji konkretne isporučene jedinice.

Centrala, radio-prijemnik i dodatna oprema

Za BG30/1604 izričito su navedeni B70/1DCHP, izlazni zupčanik Z17 / modul 4 i izvorni naziv enkodera „Digital native encoder + magnetic digital SENSORED, 4096 PPR”. Original navodi FOC/sensored upravljanje sa enkoderom visoke rezolucije. Oznake ne potvrđuju proizvoljnu kompatibilnost, firmware ili dodatne hardverske osobine susednih modela.

Opis proizvođača pominje ploču sa anker šipkama i ugrađeni dvokanalni radio-prijemnik. To nije potvrda današnjeg Dracom kompleta, daljinaca ili svih delova potrebnih na objektu. Dve spoljne baterije 12 V, 4,5 Ah navedene su kao opcija; uključenost i autonomija moraju da se provere zasebno.

Dokumentacija i poreklo podataka

BG30/1604 izričito je naveden u porodičnom originalu IS141 Rev18. Zajednički stubac sa BG30/1603 i zasebno označena masa pogona BG30/1604 provereni su u tabeli. Masa pogona je 13,8 kg; zapakovana masa 18,2 kg potiče iz sopstvenog web podatka i ne zamenjuje je.

Sopstveni modelski portal povezuje motorno uputstvo i zasebne dokumente centrale B70/1DCHP. Dokument centrale nije novi motorni model niti dokaz tekuće revizije svake isporuke. Datumi i otvorena razlika Rev18/Rev07 ostaju navedeni, bez tvrdnje „najnovije” ili fabrički potvrđene Dracom obrade.

Bezbedna provera ako kapija stane ili se kreće neujednačeno

Ako kretanje ugrožava ljude ili imovinu, obustavite korišćenje. Bez otvaranja kućišta i dodirivanja ožičenja možete zabeležiti kada se problem pojavio, postoji li vidljiva prepreka i koja je spolja dostupna signalizacija. Servisu dostavite tačan model i opis ponašanja.

Ne menjajte silu, zaštitne funkcije ili parametre radi prikrivanja otpora kretanja. Ne objavljujemo postupke povezivanja, premošćavanja, resetovanja ili ručnog oslobađanja. Nepouzdano kretanje zahteva proveru mehanike i bezbednosnog sistema od strane stručnog lica.

Održavanje, radni ciklusi i servisni upit

Web podatak o 1000 ciklusa otvaranja/zatvaranja tokom 24 h bez zaustavljanja nije vek trajanja ili garancija. Zasebno interno ispitivanje od 500.000 ciklusa odnosi se na +20 °C, otvaranje 5 m i nazivne, ne maksimalne vrednosti. Zvučni pritisak < 70 dB(A) je podatak iz originala, ne Dracom terensko merenje. Stand-by ≤ 0,5 W nije garancija ukupne potrošnje sistema sa svom dodatnom opremom.

Za izbor, održavanje ili servis pošaljite oznaku sa dostupne nalepnice, približnu masu i hod krila, podatak o nagibu, ritam rada i fotografije dostupnih delova. Opišite izloženost vetru i neujednačeno kretanje ako postoji. Ne šaljite pristupne kodove ili privatne podatke koji nisu potrebni za procenu.

Česta pitanja o motoru za kliznu kapiju BG30/1604

Šta je Roger BG30/1604 i kome je namenjen?

Roger BG30/1604 je ireverzibilan brushless motor za kliznu kapiju, sa magnetnim krajnjim prekidačima i centralom B70/1DCHP. Proizvođač navodi kapije do 1600 kg, ali izbor mora da prati stvarni otpor kretanja, nagib, ritam rada i uslove na objektu.

Da li BG30/1604 pokreće kapiju od 1600 kg brzinom 12 m/min u svim uslovima?

Ne treba izvoditi takvo obećanje. Do 1600 kg je deklarisana granica mase, a 12 m/min gornja vrednost brzine. Izvori ne potvrđuju da su oba maksimuma univerzalna zajednička radna tačka za svaku kapiju.

Da li je ovo HS ili 115 V varijanta?

Ovaj paket odnosi se tačno na BG30/1604, bez dodatka HS ili /115. Njegova stranica navodi mrežni ulaz 230 V AC, 50/60 Hz. Vrednosti susednih HS i /115 modela ne treba prenositi na ovaj pogon.

Kakvi su krajnji prekidači na BG30/1604?

Sopstvena tabela BG30/1604 navodi magnetne krajnje prekidače. To nije dozvola da se položaji ili bezbednosna funkcija podešavaju bez stručne provere kompletnog sistema.

Kako razdvojiti 230 V AC i oznake 36 V DC / 36 V~?

230 V AC, 50/60 Hz označava mrežno napajanje uređaja. Za motor web ima red 36 V i banner 36 V DC, dok original navodi 36 V~ sa promenljivom frekvencijom. Ta razlika ostaje OPEN; ove oznake nisu uputstvo za povezivanje.

Da li je nazivna snaga 185 W ili 530 W?

Originalna tabela za zajednički stubac BG30/1603 i BG30/1604 razdvaja nazivnu apsorbovanu snagu 185 W i snagu pri pokretanju 530 W. Web red Power: 530 W ne treba preimenovati u nazivnu snagu.

Zašto na webu piše 1170 N, a u originalu 1770 N?

Web BG30/1604 doslovno navodi Thrust 1170 N, dok tačan stubac originala navodi Starting force 1770 N. Neslaganje vrednosti i obuhvata ostaje OPEN. Ne menjamo prećutno web vrednost i ne nazivamo 1170 N trajnom silom; S1 i S3 imaju zasebne vrednosti.

Šta konkretno znače S1 100% i S3 40%?

Original za BG30/1604 navodi S1: 340 N pri 1400 1/min i 100%, a S3: 650 N pri 1400 1/min i 40%, uz fusnotu ispitivanja na +55 °C. Režimi se ne sabiraju i ne znače da su najveća masa, brzina i sila stalno dostupne zajedno.

Koja brzina pomeranja je navedena za BG30/1604?

Originalna tabela daje raspon 5,7–12 m/min. Web navodi do 12 m/min, odnosno 0,20 m/s. To nisu sekunde za svaku kapiju: ukupan hod i uslovi rada moraju posebno da se procene. Original posebno navodi najveći hod do 25 m; taj hod nije obećan zajedno sa maksimalnom masom i brzinom.

Da li podatak o nagibu znači da je svaka kosa staza prihvatljiva?

Ne. Original navodi maksimalni nagib 0,5%, ali ta granica ne zamenjuje proveru konkretne kapije, mehanike i potrebnog bezbednosnog rešenja. Pogon nije zamena za ispravnu stazu i lako, ravnomerno kretanje krila.

Koje temperaturne uslove i IP zaštitu navode izvori?

Za BG30/1604 navode se radna temperatura od −20 do +55 °C i IP44. To nije potvrda rada potopljenog uređaja, niti razlog da se zanemare uslovi postavljanja i zaštita sistema. Original navodi i zvučni pritisak < 70 dB(A); to nije Dracom merenje niti garantovani nivo buke na konkretnom objektu.

Da li pogon teži 13,8 kg ili 18,2 kg?

Obe vrednosti imaju različit obuhvat: originalni posebno označeni red BG30/1604 daje masu pogona 13,8 kg, a sopstveni web podatak daje zapakovanu masu 18,2 kg. Masa pakovanja nije masa samog pogona.

Koje su tačne mere tela BG30/1604?

Na pregledanom crtežu sa sopstvene modelske stranice levi deo izričito navodi BG30/1604: 346 × 180 × 362 mm i visinu ose zupčanika 98 mm. Desni deo sa 105 mm pripada drugim modelima, ne BG30/1604. Web maksimalne mere 350 × 220 × 380 mm i pakovanje 35 × 22 × 38 cm ostaju zasebni obuhvati i OPEN razlika. Crtež nije terensko merenje, potvrda zazora ili šablon 1:1.

Koji zupčanik koristi BG30/1604?

Sopstvena tabela i original navode izlazni zupčanik Z17 / modul 4. To samo po sebi ne potvrđuje da je proizvoljna postojeća letva ispravna, uključena u ponudu ili odgovarajuće postavljena.

Koja upravljačka centrala je navedena?

Za BG30/1604 izričito je navedena B70/1DCHP. Linkovi na dokumente centrale jesu povezani izvori, ali ne potvrđuju firmware ili reviziju svake isporučene jedinice.

Šta se može tvrditi o enkoderu?

Stranica proizvođača navodi Digital native encoder + magnetic digital SENSORED, 4096 PPR. Zadržavamo taj naziv i vrednost; ne izvodimo nepotvrđenu milimetarsku tačnost, način bezbednosnog zaustavljanja ili uputstvo za parametre iz same oznake. U originalu je zasebno naveden FOC/sensored način upravljanja sa enkoderom visoke rezolucije, bez izvođenja novih hardverskih detalja.

Da li su radio-prijemnik i daljinski upravljači sigurno u paketu?

Opis proizvođača navodi ugrađeni dvokanalni radio-prijemnik. Taj opis ne potvrđuje današnji Dracom komplet, broj daljinaca ili stanje konkretne jedinice. Sadržaj ponude proverava se pre naručivanja.

Da li su rezervne baterije uključene i koliko traje autonomija?

Web navodi opcione dve spoljne baterije 12 V, 4,5 Ah. To nije dokaz da su baterije uključene, niti da je određeno vreme autonomije ili broj otvaranja potvrđen za konkretnu instalaciju.

Da li ploča i anker šipke iz opisa znače komplet za svaku montažu?

Ne. Proizvođački opis navodi ploču i anker šipke, ali ne dokazuje sve delove potrebne za konkretnu kapiju, stanje temelja ili važeću Dracom ponudu. Spisak opreme i uslovi montaže proveravaju se zasebno.

Da li 1000 ciklusa dnevno predstavlja vek trajanja ili garanciju?

Ne. To je proizvođački web podatak o otvaranju/zatvaranju tokom 24 h bez zaustavljanja. Ne pretvaramo ga u vek trajanja, garantovan broj godina ili obećanje svakog opterećenja i brzine. Odvojeno interno ispitivanje od 500.000 ciklusa odnosi se na +20 °C, otvaranje 5 m i nazivne, ne maksimalne vrednosti.

Koje uputstvo i reviziju treba proveriti?

Sa sopstvenog portala 1670 povezan je porodični IS141 Rev18 koji izričito navodi BG30/1604. Vidljivi datum je 03.09.2026, portal navodi 04.09.2026, a u istorijskom tekstualnom sloju ostaje Rev07. Razlika ostaje OPEN i nije dokaz revizije proizvoda u konkretnoj isporuci.

Šta bezbedno proveriti ako kapija stane ili se kreće neujednačeno?

Obustavite korišćenje ako kretanje nije bezbedno. Bez otvaranja kućišta, dodirivanja ožičenja ili menjanja parametara zabeležite kada se problem javlja, vidljivu prepreku i dostupnu signalizaciju. Pošaljite tačan model i opis servisu; ne pokušavajte da veći potisak ili zaobilaženje zaštite prikriju mehanički problem.

Koje podatke treba poslati Dracomu za izbor ili servis?

Pošaljite oznaku BG30/1604 sa dostupne nalepnice, približnu masu i hod kapije, podatak o nagibu, broj ciklusa u najopterećenijem periodu, opis ponašanja i fotografije dostupnih delova bez otvaranja električne opreme. Ne šaljite PIN-ove, pristupne kodove ili lične podatke koji nisu potrebni za procenu.

Da li je BG30/1604 trenutno dostupan i šta ulazi u cenu?

Ovaj izvorni paket ne potvrđuje tekući lager, cenu, garanciju, rok montaže ili tačan prodajni komplet. Dracom može pripremiti konkretnu ponudu nakon provere kapije i tražene opreme, za Beograd i Srbiju.

Proverite izbor, opremu i ugradnju sa Dracomom

Pošaljite upit za Roger BG30/1604 sa podacima o konkretnoj kapiji. Dracom može pripremiti proveru izbora, prodaje, montaže ili servisa za Beograd i Srbiju. Cena, raspoloživost, rok, garancija i sadržaj ponude potvrđuju se posebno; ovde nisu pretpostavljeni.

Tehnički izvor: Roger Technology — BG30/1604, sačuvana provera 13.10.2026. Izbor, prodaja, montaža i servis: 061/24-13-946, Beograd i Srbija.

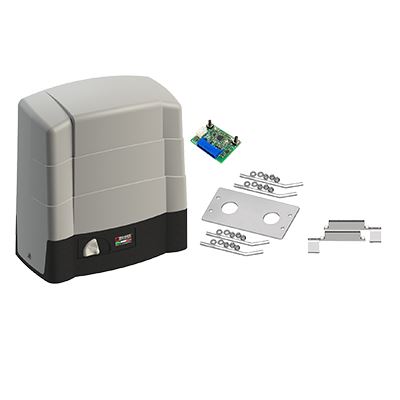

Proizvođačka fotografija
