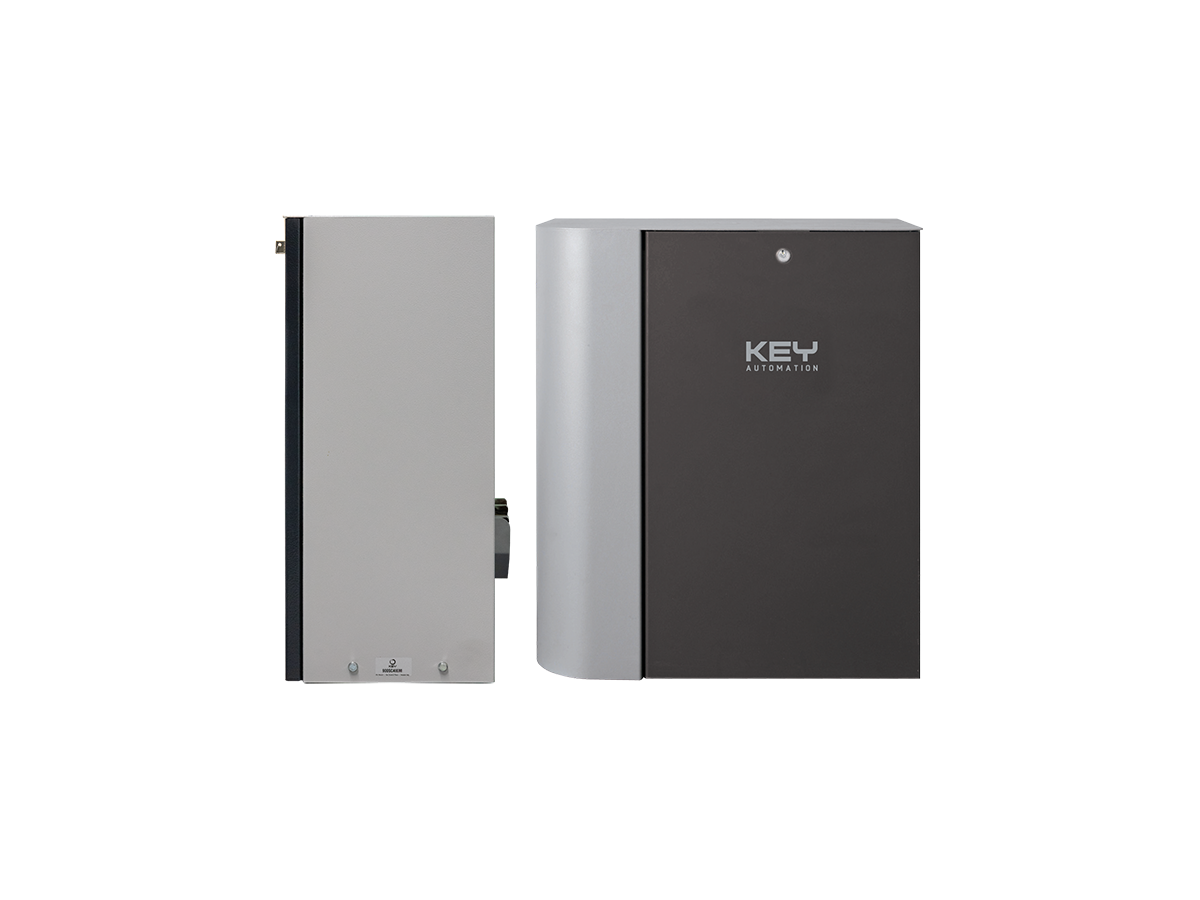

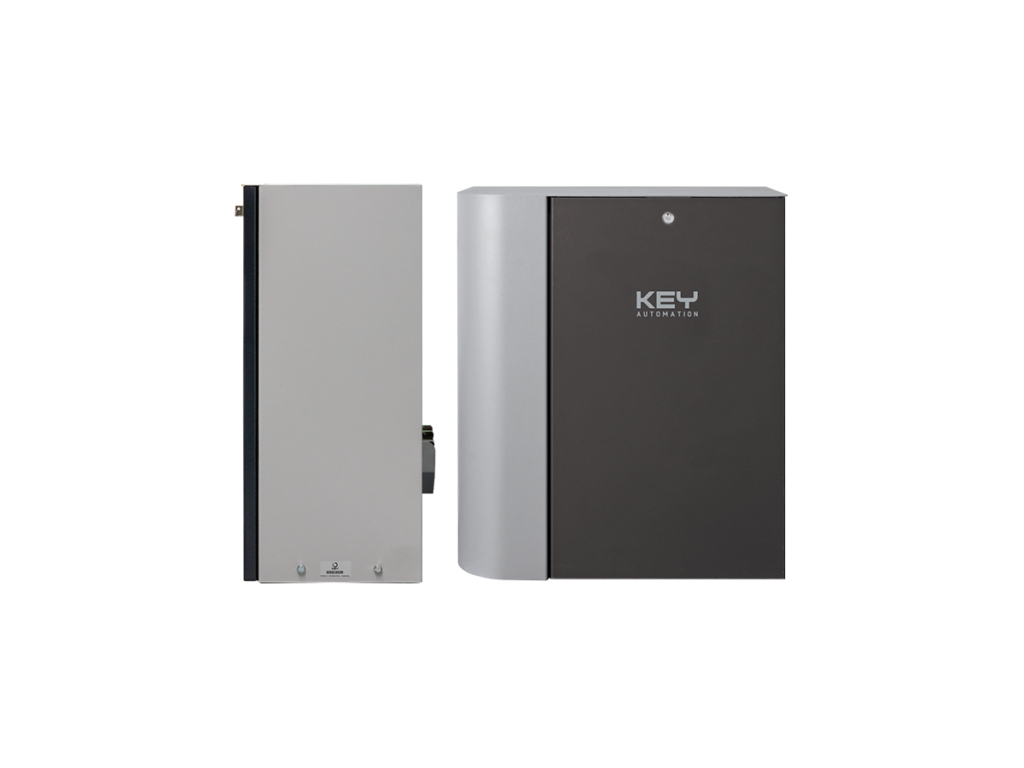

Key SC400M industrijski motor za klizne kapije 4000 kg

Name: Key Automation SC400M — industrijski motor za klizne kapije do 4000 kg
Brand: Key Automation
SKU: 900SC400M

Key Automation SC400M — industrijski motor za klizne kapije do 4000 kg – opis proizvoda

Key Automation SC400M, SKU 900SC400M, je industrijski TURBO 400 motor-reduktor za klizne kapije do 4000 kg. Zvanična stranica navodi 400 Vac motor, centralu CT-400, magnetne krajnje prekidače i M6 zupčanik.

Ovo je tačan SC400M proizvod. Ne treba ga mešati sa manjim TURBO, TURBO S ili STORM modelima. Njihove centrale, napajanja, brzine, mase kapije i dodatne funkcije nisu prenosive na SKU 900SC400M.

Za koje klizne kapije je namenjen SC400M?

Deklarisana maksimalna masa kapije je 4000 kg. Stvarni izbor zavisi od dužine i mase krila, stanja šine i točkova, otpora kotrljanja, nagiba, vetra, broja dnevnih ciklusa, industrijskog procesa i potrebne rezerve snage.

Trofazno napajanje i upravljanje

SC400M radi na 400 Vac, 50/60 Hz i koristi centralu CT-400. Proizvođač navodi brzinu 17 cm/s, obrtni moment 180 Nm i do 20 ciklusa na sat pri 20 °C. Model zahteva odgovarajuću trofaznu instalaciju, zaštitu i stručno puštanje u rad.

Potvrđeni tehnički podaci

Maksimalna masa kapije: 4000 kg.
Brzina: 17 cm/s.
Obrtni moment: 180 Nm.
Do 20 ciklusa na sat pri 20 °C.
Centrala: CT-400; magnetni krajnji prekidači.
400 Vac, 50/60 Hz; nazivna struja 2 A; snaga 750 W.
IP44; radna temperatura od -20 do +55 °C.
Dimenzije: 520 × 300 × 585 mm.

Bezbednost i mehanička priprema

Šina, točkovi, M6 zupčasta letva, mehanički graničnici, temelj i noseća konstrukcija moraju biti pravilno dimenzionisani. Fotoćelije, sigurnosne ivice, signalizacija, zaštita od prepreke i kontrola pristupa biraju se prema proceni rizika. Rad na 400 Vac mora da obavi stručno lice.

Prodaja, montaža i servis u Beogradu i Srbiji

Za proveru SC400M pošaljite fotografije, širinu i masu kapije, dužinu hoda, šinu i točkove, nagib, broj i raspored ciklusa, tip vozila, raspoloživo trofazno napajanje, postojeću centralu, sigurnosnu opremu i lokaciju. Dracom proverava pogon, rezervu snage i mogućnost montaže ili servisa.

Tehničke specifikacije za Key Automation SC400M — industrijski motor za klizne kapije do 4000 kg

Proizvođač	Key Automation
Model	SC400M
SKU	900SC400M
EAN	0808375162152
Tip proizvoda	Trofazni industrijski motor za klizne kapije
Maksimalna masa kapije	4000 kg
Brzina	17 cm/s
Obrtni moment	180 Nm
Ciklusi na sat pri 20 °C	20
Upravljačka centrala	CT-400
Napajanje motora	400 Vac / 50-60 Hz
Nazivna struja	2 A
Nazivna snaga	750 W
Termička zaštita	150 °C
Klasa električne izolacije	I
IP zaštita	IP44
Radna temperatura	-20 do +55 °C
Krajnji prekidači	Magnetni
Zupčanik	M6
Dimenzije	520 × 300 × 585 mm
Masa zapakovanog proizvoda	71.2 kg

Uputstva i dokumentacija za Key Automation SC400M — industrijski motor za klizne kapije do 4000 kg

Key Automation 580ISSC-400 REV.05 — uputstvo za montažu i upotrebu

Galerija i video – Key Automation SC400M — industrijski motor za klizne kapije do 4000 kg

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za Key Automation SC400M — industrijski motor za klizne kapije do 4000 kg

Za šta služi Key Automation SC400M?

SC400M, SKU 900SC400M, je industrijski motor za klizne kapije do deklarisanih 4000 kg.

Koju maksimalnu masu kapije podržava?

Zvanična stranica navodi do 4000 kg, uz proveru otpora kotrljanja, nagiba, vetra i radnog režima.

Kolika je brzina?

Proizvođač navodi 17 cm/s.

Koliki je obrtni moment?

Zvanična tabela navodi 180 Nm.

Koliko ciklusa na sat podržava?

Zvanična tabela navodi do 20 ciklusa na sat pri 20 °C.

Koja centrala se koristi?

Zvanična modelska stranica navodi centralu CT-400.

Koje je napajanje?

Motor radi na trofaznom napajanju 400 Vac, 50/60 Hz.

Koji krajnji prekidači se koriste?

Zvanični opis navodi magnetne krajnje prekidače.

Koji zupčanik koristi?

Zvanični opis navodi M6 zupčanik; odgovarajuća M6 zupčasta letva bira se zasebno.

Šta je potrebno za izbor i montažu?

Potrebne su fotografije, masa i dužina kapije, hod, šina i točkovi, nagib, ciklusi, tip vozila, trofazno napajanje, sigurnosna oprema i lokacija.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Key Automation SC400M — industrijski motor za klizne kapije do 4000 kg

Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
