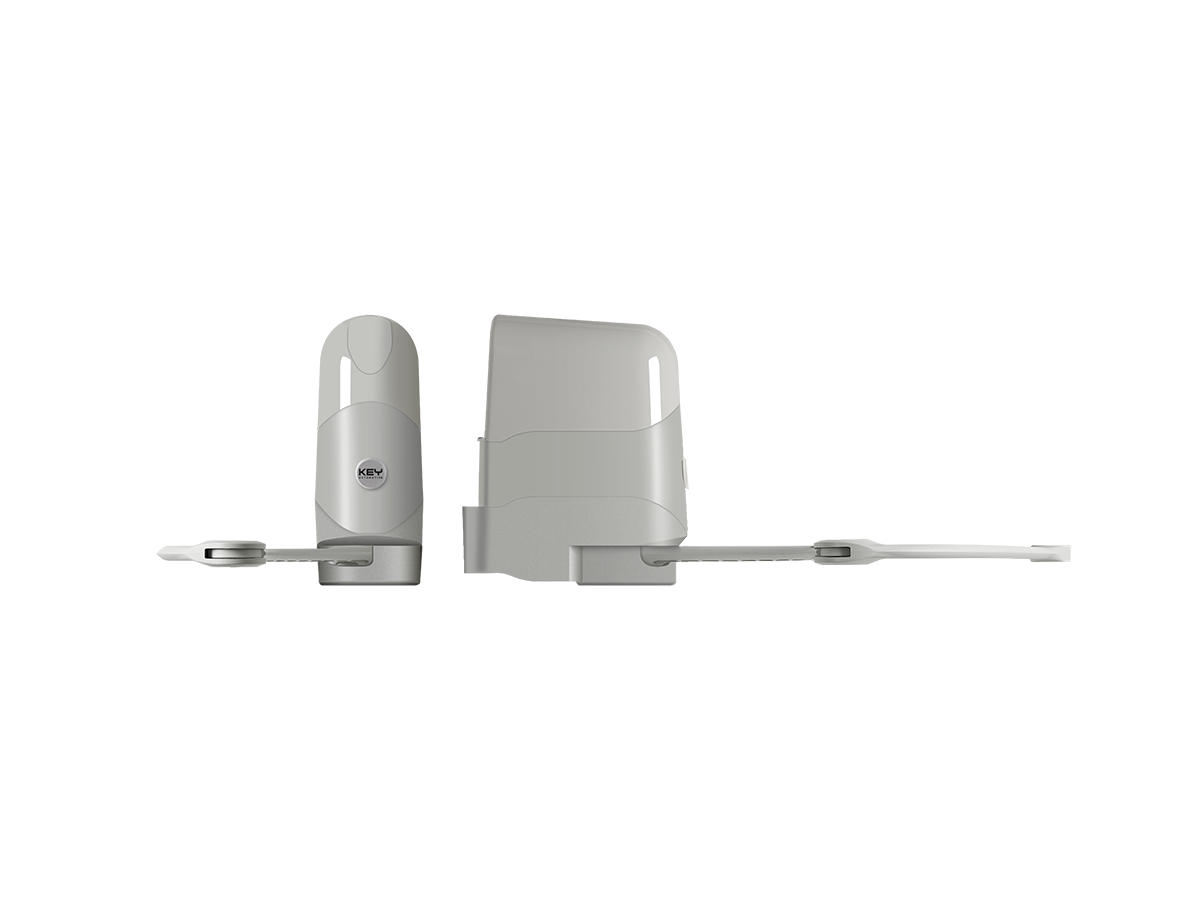

Key Automation REP2324 — motor sa zglobnom rukom i centralom CT20324
Key Automation REP2324, SKU 900REP2324, je 24 Vdc motor sa zglobnom rukom za krilne kapije do 2,3 m ili 250 kg, sa centralom CT20324, ugrađenim 433,92 MHz prijemnikom i memorijom za 150 daljinskih upravljača.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Key Automation REP2324 — motor sa zglobnom rukom i centralom CT20324 – opis proizvoda
Key Automation REP2324, SKU 900REP2324, je RÉVO+ motor sa zglobnom rukom za krilne kapije sa krilom do 2,3 m ili do 250 kg. Tačna razlika ovog modela je upravljačka centrala CT20324 sa prijemnikom 433,92 MHz i memorijom za do 150 daljinskih upravljača.
REP2324 nije REP2224 sa centralom CT20224, nije motor bez centrale REP2024S/REP2224S i nije REE2324. Kitovi, fotoćelije, daljinski upravljači i druga dodatna oprema ne smatraju se uključenim bez tačne šifre kompleta.
Za koju krilnu kapiju je namenjen REP2324?
Proizvođač navodi maksimalnu dužinu krila 2,3 m ili masu 250 kg. Stvarna kombinacija zavisi od dijagrama ograničenja, geometrije šarki i poluge, ispune, vetra, ugla otvaranja i broja ciklusa.
CT20324 upravljanje i radio-prijemnik
Zvanična tabela navodi centralu CT20324, prijemnik 433,92 MHz i memoriju za 150 daljinskih upravljača. Kompatibilnost konkretnih predajnika, sigurnosnih uređaja i opcionih modula proverava se po tačnoj dokumentaciji sistema.
Potvrđeni tehnički podaci
- Motor 24 Vdc; sistemsko napajanje 230 Vac, 50–60 Hz.
- Vreme otvaranja 90°: 14–20 s.
- Obrtni moment: 120 Nm.
- Do 30 ciklusa na sat pri 20 °C.
- Centrala CT20324; 433,92 MHz; memorija 150 predajnika.
- Nazivna struja 0,65 A; snaga 115 W.
- Klasa izolacije I, IP44, radna temperatura -20 do +55 °C.
- Dimenzije 125 × 255 × 310 mm.
Bezbednost i ugradnja
Fotoćelije, signalizacija, električna brava, mehanički graničnici i zaštita od prepreke biraju se prema kapiji i proceni rizika. Montažu i priključak napajanja treba da obavi stručno lice.
Prodaja, montaža i servis u Beogradu i Srbiji
Za proveru REP2324 pošaljite fotografije, dužinu i masu krila, dimenzije stubova, položaj šarki, ispunu, ugao otvaranja, broj ciklusa, napajanje, sigurnosnu opremu i lokaciju.
Tehničke specifikacije za Key Automation REP2324 — motor sa zglobnom rukom i centralom CT20324
| Proizvođač | |
|---|---|
| Model | REP2324 |
| SKU | 900REP2324 |
| EAN | 0808375161988 |
| Tip proizvoda | Motor sa zglobnom rukom za krilne kapije sa centralom |
| Maksimalna dužina krila | 2.3 m |
| Maksimalna masa krila | 250 kg |
| Vreme otvaranja 90° | 14-20 s |
| Obrtni moment | 120 Nm |
| Ciklusi na sat pri 20 °C | 30 |
| Upravljačka centrala | CT20324 |
| Napajanje sistema | 230 Vac / 50-60 Hz |
| Napon motora | 24 Vdc |
| Nazivna struja | 0.65 A |
| Nazivna snaga | 115 W |
| Klasa električne izolacije | I |
| Frekvencija prijemnika | 433.92 MHz |
| Memorija daljinskih upravljača | 150 |
| IP zaštita | IP44 |
| Radna temperatura | -20 do +55 °C |
| Dimenzije | 125 × 255 × 310 mm |
| Zapremina pakovanja | 0.05452 m³ |
| Masa pakovanja | 12 kg |
| Komada po paleti ili kutiji | 8 |
Uputstva i dokumentacija za Key Automation REP2324 — motor sa zglobnom rukom i centralom CT20324
Galerija i video – Key Automation REP2324 — motor sa zglobnom rukom i centralom CT20324
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Key Automation REP2324 — motor sa zglobnom rukom i centralom CT20324
Za šta služi Key Automation REP2324?
REP2324, SKU 900REP2324, je 24 Vdc motor sa zglobnom rukom za krilne kapije do 2,3 m ili 250 kg.
Koja upravljačka centrala je ugrađena?
Zvanična stranica navodi centralu CT20324.
Koja je razlika između REP2324 i REP2224?
REP2324 koristi CT20324 i ima 433,92 MHz prijemnik sa memorijom za 150 predajnika; REP2224 koristi drugu centralu CT20224.
Koliko traje otvaranje 90°?
Proizvođač navodi 14–20 sekundi, zavisno od geometrije i podešavanja.
Koliki je obrtni moment?
Zvanična tabela navodi 120 Nm.
Koliko ciklusa na sat podržava?
Zvanična tabela navodi do 30 ciklusa na sat pri 20 °C.
Koja je radio-frekvencija?
Ugrađeni prijemnik je deklarisan na 433,92 MHz.
Koliko daljinskih upravljača može da zapamti?
Zvanična tabela navodi memoriju za 150 predajnika.
Da li su fotoćelije i daljinski upravljači uključeni?
Ne pretpostavlja se. Dodatna oprema i kitovi imaju zasebne šifre.
Šta je potrebno za izbor i montažu?
Potrebne su fotografije, mere i masa krila, stubovi, šarke, ispuna, ugao otvaranja, ciklusi, napajanje, sigurnosna oprema i lokacija.
Problemi i rešenja za Key Automation REP2324 — motor sa zglobnom rukom i centralom CT20324
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
