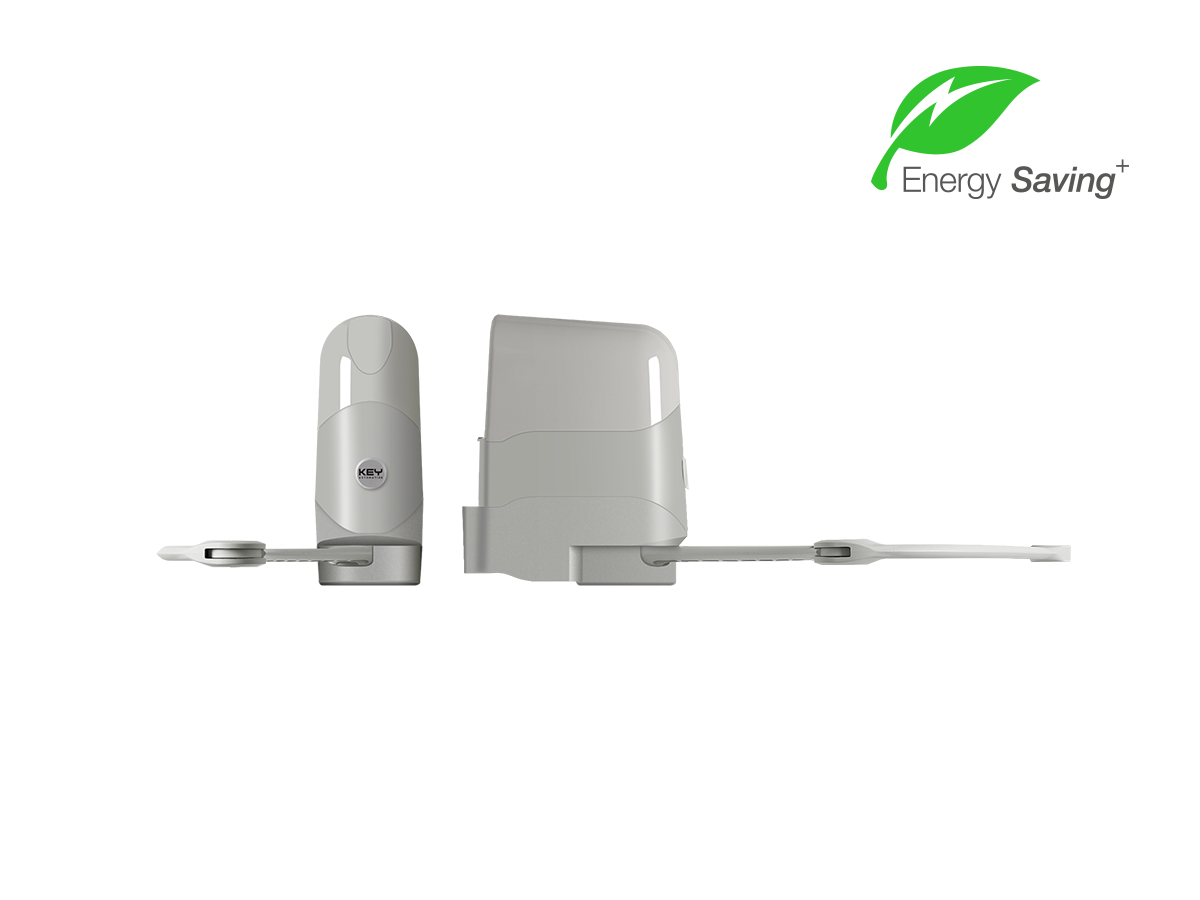

Key Automation REE2324 motor sa zglobnom rukom za krilne kapije

Key Automation REE2324 — motor sa centralom CTE20324

Name: Key Automation REE2324 — motor sa centralom CTE20324
Brand: Key Automation
SKU: 900REE2324

Key Automation REE2324, SKU 900REE2324, je 24 Vdc motor sa zglobnom rukom za krilne kapije do 2,3 m ili 250 kg, sa CTE20324 upravljanjem, 433,92 MHz prijemnikom i memorijom za 150 daljinskih upravljača.

Key Automation REE2324 — motor sa centralom CTE20324 – opis proizvoda

Key Automation REE2324, SKU 900REE2324, je RÉVO+ motor sa zglobnom rukom za krilne kapije do 2,3 m ili 250 kg. Aktuelni modelski opis navodi upravljanje CTE20324 i neintenzivnu upotrebu.

Zvanična tehnička tabela prikazuje naziv CT20324, dok modelski opis koristi CTE20324. Obe oznake su sačuvane bez prećutnog izjednačavanja. REP2324, REE2024 i kitovi su zasebni SKU-ovi.

Za koju krilnu kapiju je namenjen REE2324?

Stvarna kombinacija dužine i mase zavisi od dijagrama ograničenja, geometrije šarki i poluge, ispune, vetra, ugla otvaranja i broja ciklusa; maksimalne vrednosti se ne sabiraju automatski.

CTE20324 upravljanje i prijemnik

Modelski opis navodi CTE20324, a tabela CT20324. Zvanični support vezuje REE2324 za porodicu priručnika CT20324. Tabela navodi prijemnik 433,92 MHz i memoriju za 150 predajnika.

Potvrđeni tehnički podaci

Motor 24 Vdc; sistemsko napajanje 230 Vac, 50–60 Hz.
Vreme otvaranja 90°: 14–20 s; obrtni moment 120 Nm.
Do 30 ciklusa na sat pri 20 °C; neintenzivna upotreba.
Prijemnik 433,92 MHz; memorija 150 predajnika.
Nazivna struja 0,65 A; snaga 115 W; standby ispod 0,8 W.
Klasa izolacije I, IP44, radna temperatura -20 do +55 °C.
Dimenzije 125 × 255 × 310 mm.

Bezbednost i ugradnja

Fotoćelije, signalizacija, električna brava, mehanički graničnici i zaštita od prepreke biraju se prema kapiji i proceni rizika. Montažu i priključak napajanja treba da obavi stručno lice.

Prodaja, montaža i servis u Beogradu i Srbiji

Za proveru REE2324 pošaljite fotografije, dužinu i masu krila, dimenzije stubova, položaj šarki, ispunu, ugao otvaranja, broj ciklusa, napajanje, sigurnosnu opremu i lokaciju.

Tehničke specifikacije za Key Automation REE2324 — motor sa centralom CTE20324

Proizvođač	Key Automation
Model	REE2324
SKU	900REE2324
EAN	0808375174186
Tip proizvoda	Motor sa zglobnom rukom za krilne kapije sa centralom
Maksimalna dužina krila	2.3 m
Maksimalna masa krila	250 kg
Vreme otvaranja 90°	14-20 s
Obrtni moment	120 Nm
Ciklusi na sat pri 20 °C	30
Upravljačka centrala u opisu	CTE20324
Upravljačka centrala u tabeli	CT20324
Napajanje sistema	230 Vac / 50-60 Hz
Napon motora	24 Vdc
Nazivna struja	0.65 A
Potrošnja u stanju mirovanja	< 0.8 W
Nazivna snaga	115 W
Klasa električne izolacije	I
Frekvencija prijemnika	433.92 MHz
Memorija daljinskih upravljača	150
IP zaštita	IP44
Radna temperatura	-20 do +55 °C
Režim upotrebe	Neintenzivna upotreba
Dimenzije	125 × 255 × 310 mm
Zapremina pakovanja	0.05452 m³

Uputstva i dokumentacija za Key Automation REE2324 — motor sa centralom CTE20324

Galerija i video – Key Automation REE2324 — motor sa centralom CTE20324

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za Key Automation REE2324 — motor sa centralom CTE20324

Za šta služi Key Automation REE2324?

REE2324, SKU 900REE2324, je 24 Vdc motor sa zglobnom rukom za krilne kapije do 2,3 m ili 250 kg.

Koja upravljačka centrala je navedena?

Modelski opis navodi CTE20324, dok tehnička tabela navodi CT20324; obe zvanične oznake su sačuvane.

Koja je razlika između REE2324 i REP2324?

Oba koriste upravljanje porodice CT20324, ali su zasebni SKU-ovi; REE2324 je u aktuelnom opisu označen kao CTE20324 i neintenzivna varijanta.

Koliko traje otvaranje 90°?

Proizvođač navodi 14–20 sekundi, zavisno od geometrije i podešavanja.

Koliki je obrtni moment?

Zvanična tabela navodi 120 Nm.

Koliko ciklusa na sat podržava?

Zvanična tabela navodi do 30 ciklusa na sat pri 20 °C.

Koja je radio-frekvencija?

Ugrađeni prijemnik je deklarisan na 433,92 MHz.

Koliko predajnika može da zapamti?

Zvanična tabela navodi memoriju za 150 predajnika.

Da li su fotoćelije i daljinski upravljači uključeni?

Ne pretpostavlja se. Dodatna oprema i kitovi imaju zasebne šifre.

Šta je potrebno za izbor i montažu?

Potrebne su fotografije, mere i masa krila, stubovi, šarke, ispuna, ugao otvaranja, ciklusi, napajanje, sigurnosna oprema i lokacija.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Key Automation REE2324 — motor sa centralom CTE20324

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
