Key Automation REE2024 — motor sa zglobnom rukom za kapije do 2,3 m
Key Automation REE2024, SKU 900REE2024, je 24 Vdc RÉVO+ motor sa zglobnom rukom za krilne kapije do 2,3 m ili 250 kg, sa centralom 14A, jednim PO24 modulom, NLS funkcijom i IP44 zaštitom.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Key Automation REE2024 — motor sa zglobnom rukom za kapije do 2,3 m – opis proizvoda

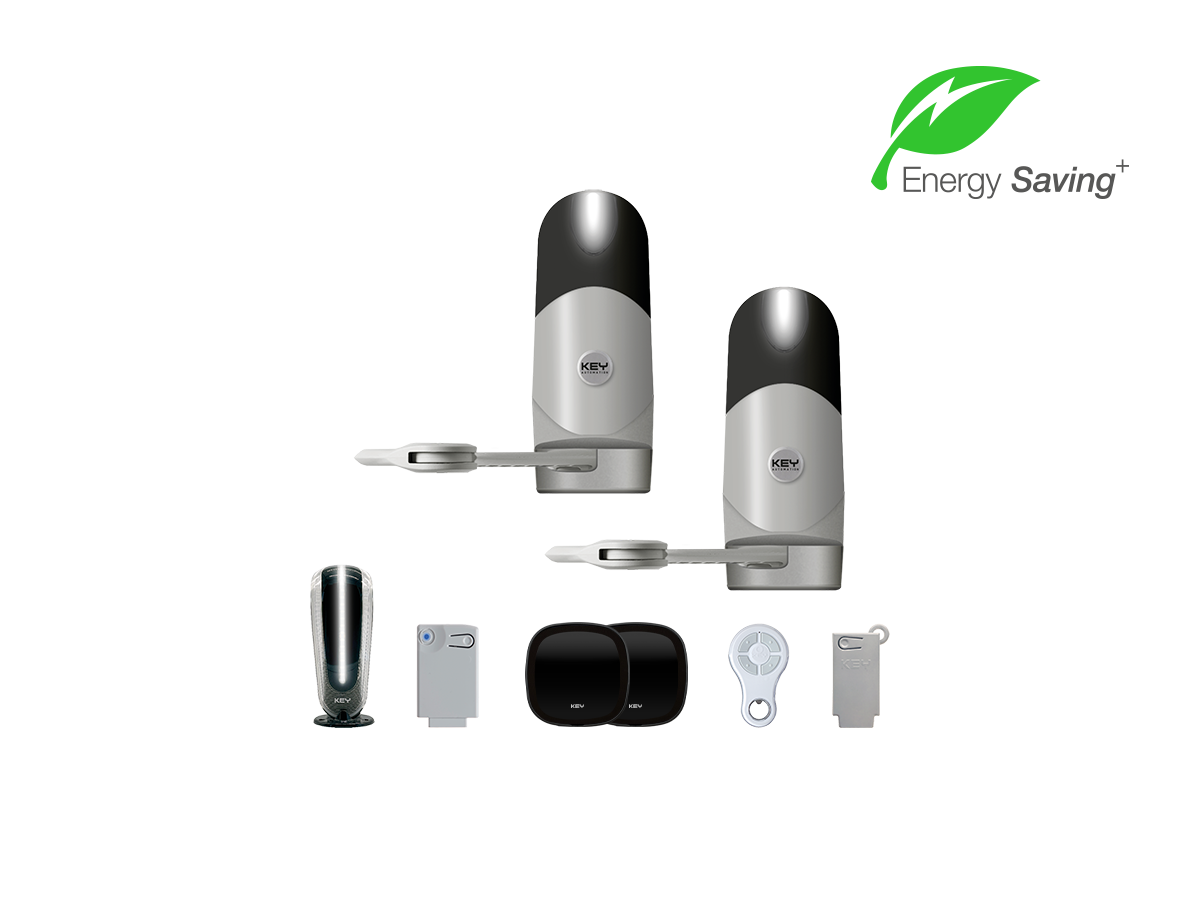

Key Automation REE2024, SKU 900REE2024, je RÉVO+ motor sa zglobnom rukom za krilne kapije. Zvanična stranica navodi maksimalnu dužinu krila 2,3 m ili maksimalnu masu 250 kg, 24 Vdc motor, jedan uključeni PO24 modul, NLS funkciju i neintenzivnu upotrebu.
Ovo je tačan REE2024. Ne treba ga mešati sa REP2224, REP2024S niti RÉVO+ kitovima. Centrala, sadržaj kompleta i dodatna oprema moraju se vezivati za tačan SKU.
Za koju krilnu kapiju je namenjen REE2024?
Proizvođač granice navodi kao do 2,3 m ili do 250 kg. Stvarna dozvoljena kombinacija dužine i mase zavisi od dijagrama ogranice, ispune, vetra, položaja šarki, dubine stuba i geometrije poluge; maksimumi se ne sabiraju automatski.
Pogon, NLS i upravljanje
REE2024 koristi centralu 14A, sistemsko napajanje 230 Vac i 24 Vdc motor. Vreme otvaranja 90° je 14–20 s, obrtni moment 120 Nm i do 30 ciklusa na sat pri 20 °C. NLS je potvrđena funkcija, a zvanični opis navodi jedan PO24 modul u sadržaju ovog SKU-a.
Potvrđeni tehnički podaci
- Maksimalna dužina krila: 2,3 m; maksimalna masa: 250 kg, prema dijagramu ograničenja.
- Vreme otvaranja 90°: 14–20 s.
- Obrtni moment: 120 Nm.
- Do 30 ciklusa na sat pri 20 °C; neintenzivna upotreba.
- Centrala 14A; 24 Vdc motor; jedan PO24 modul.
- Nazivna snaga 115 W; potrošnja u mirovanju ispod 0,8 W.
- Jedno integrisano svetlo; NLS funkcija.
- IP44; radna temperatura od -20 do +55 °C.
Bezbednost i ugradnja
Fotoćelije, signalizacija, električna brava, mehanički graničnici i zaštita od prepreke biraju se prema kapiji i proceni rizika. Geometrija zglobne poluge i položaj šarki moraju odgovarati uputstvu. Montažu i priključak napajanja treba da obavi stručno lice.
Prodaja, montaža i servis u Beogradu i Srbiji
Za proveru REE2024 pošaljite fotografije, širinu i masu krila, dimenzije stubova, položaj šarki, ispuna, ugao otvaranja, broj ciklusa, postojeće napajanje, sigurnosnu opremu i lokaciju. Dracom proverava geometriju, pogon, centralu i mogućnost montaže ili servisa.
Tehničke specifikacije za Key Automation REE2024 — motor sa zglobnom rukom za kapije do 2,3 m
| Proizvođač | |
|---|---|
| Model | REE2024 |
| SKU | 900REE2024 |
| EAN | 0808375174209 |
| Tip proizvoda | Motor sa zglobnom rukom za krilne kapije |
| Maksimalna dužina krila | 2.3 m |
| Maksimalna masa krila | 250 kg |
| Vreme otvaranja 90° | 14-20 s |
| Obrtni moment | 120 Nm |
| Ciklusi na sat pri 20 °C | 30 |
| Upravljačka centrala | 14A |
| Napajanje sistema | 230 Vac / 50-60 Hz |
| Napon motora | 24 Vdc |
| Nazivna struja | 0.6 A |
| Potrošnja u stanju mirovanja | < 0.8 W |
| Nazivna snaga | 115 W |
| Integrisano svetlo | 1 |
| Klasa električne izolacije | I |
| IP zaštita | IP44 |
| Radna temperatura | -20 do +55 °C |
| PO24 modul | Uključen – 1 kom |
| NLS | Da |
| Režim upotrebe | Neintenzivna upotreba |
| Dimenzije | 125 × 255 × 310 mm |
Uputstva i dokumentacija za Key Automation REE2024 — motor sa zglobnom rukom za kapije do 2,3 m
Galerija i video – Key Automation REE2024 — motor sa zglobnom rukom za kapije do 2,3 m
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Key Automation REE2024 — motor sa zglobnom rukom za kapije do 2,3 m
Za šta služi Key Automation REE2024?
REE2024, SKU 900REE2024, je 24 Vdc RÉVO+ motor sa zglobnom rukom za krilne kapije.
Koje su deklarisane granice krila?
Zvanična stranica navodi do 2,3 m ili do 250 kg; stvarna kombinacija se proverava u dijagramu ograničenja.
Koliko traje otvaranje 90°?
Proizvođač navodi 14–20 sekundi, zavisno od geometrije i podešavanja.
Koliki je obrtni moment?
Zvanična tabela navodi 120 Nm.
Koliko ciklusa na sat podržava?
Zvanična tabela navodi do 30 ciklusa na sat pri 20 °C i neintenzivnu upotrebu.
Koja centrala se koristi?
Zvanična modelska stranica navodi centralu 14A.
Da li je PO24 modul uključen?
Da. Zvanični opis navodi jedan uključeni PO24 modul za napajanje.
Da li model ima NLS?
Da. Zvanični opis izričito navodi NLS funkciju.
Da li su fotoćelije i daljinski upravljači uključeni?
Ne pretpostavlja se. Dodatna oprema i kitovi imaju zasebne šifre.
Šta je potrebno za izbor i montažu?
Potrebne su fotografije, dužina i masa krila, stubovi, šarke, ispuna, ugao otvaranja, ciklusi, napajanje, sigurnosna oprema i lokacija.
Problemi i rešenja za Key Automation REE2024 — motor sa zglobnom rukom za kapije do 2,3 m
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
