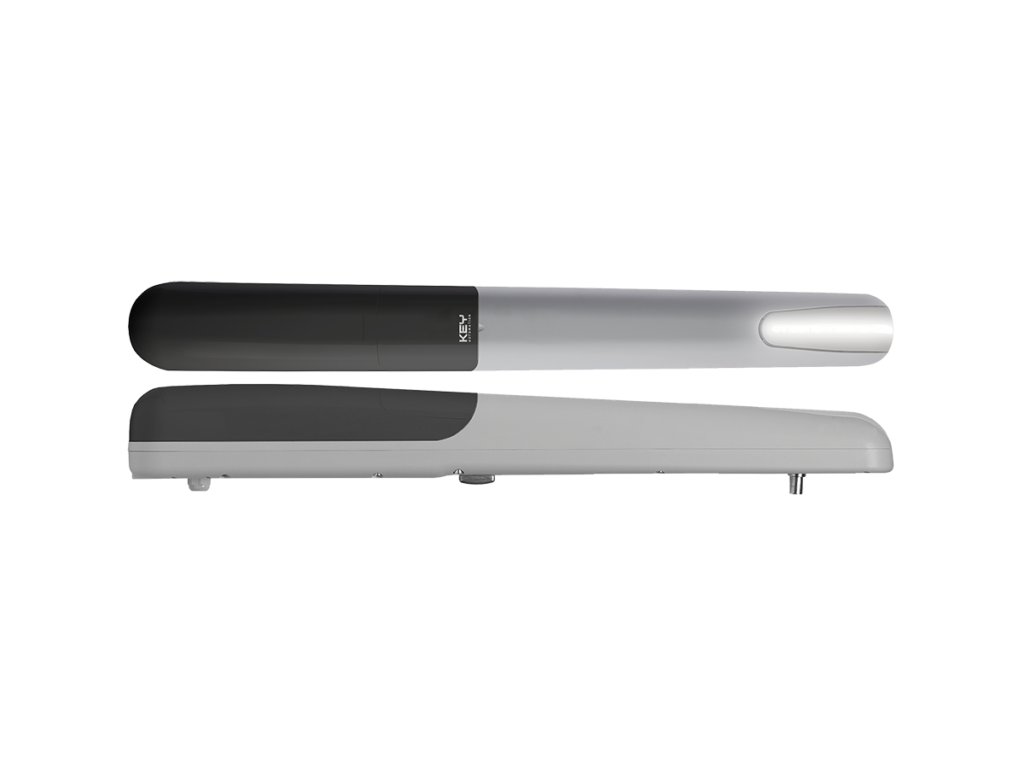

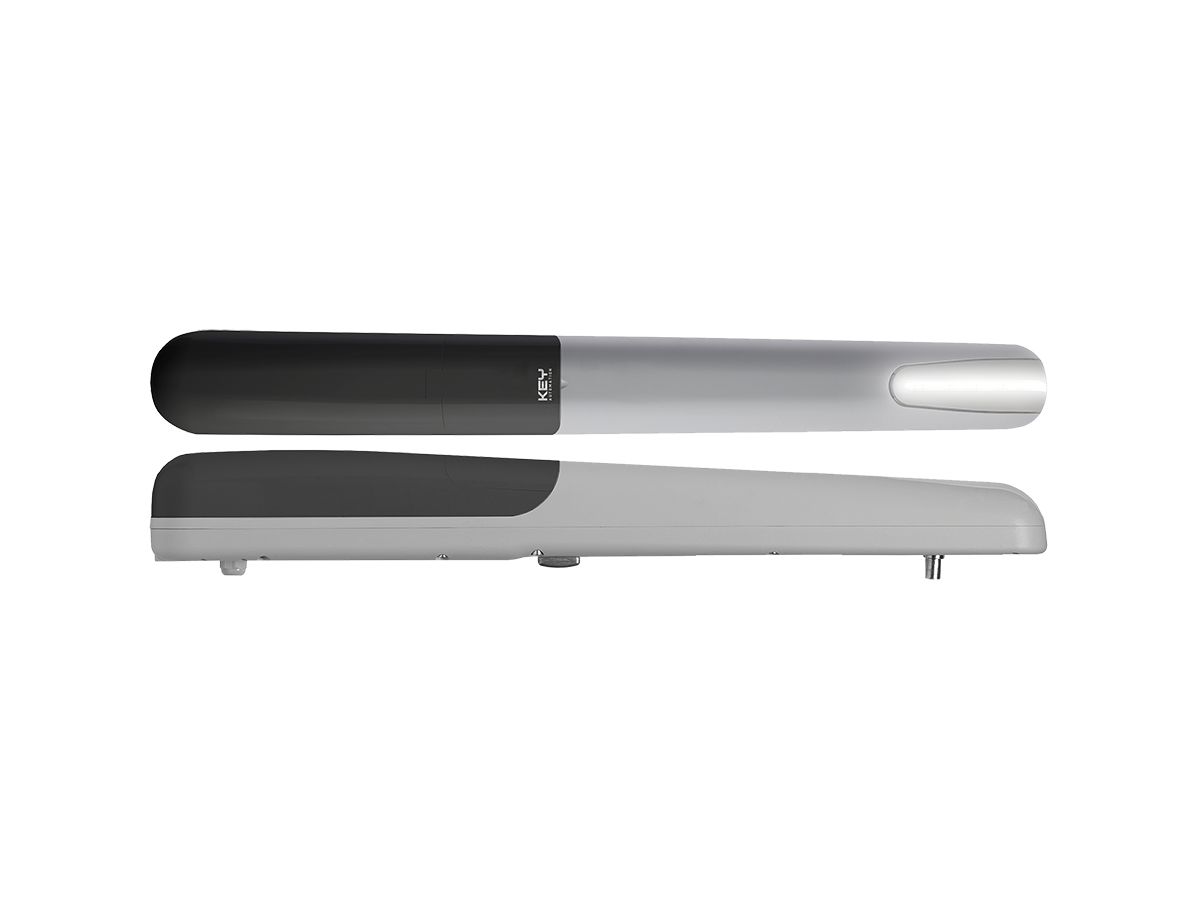

Key Automation RAY2524 — motor za krilne kapije do 3 m
Cena na upit
Key Automation RAY2524 je 24 Vdc linearni motor za krilne kapije za krila do 3 m, uz dozvoljenu masu prema dijagramu primene (kataloški maksimum do 500 kg), silom 1500 N, centralom 14AB, integrisanim svetlom i NLS funkcijom.
Za proveru kompatibilnosti ili ponudu opreme i ugradnje pošaljite model i podatke o postojećem sistemu.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Key Automation RAY2524 — motor za krilne kapije do 3 m – opis proizvoda
Key Automation RAY2524, SKU 900RAY2524, je 24 Vdc linearni motor za krilne kapije za krila do 3 m, uz dozvoljenu masu prema dijagramu primene (kataloški maksimum do 500 kg). Zvanična stranica navodi brzinu 2,6 cm/s, silu 1500 N, centralu 14AB, integrisano svetlo, NLS funkciju i neintenzivnu namenu.
RAY2524 nema encoder i nije isti proizvod kao RAY2224, RAY4224E niti KRAY kompleti. Drugi modeli mogu imati drugu centralu, encoder, različit kapacitet ili poseban sadržaj kompleta.
Za koju krilnu kapiju je namenjen RAY2524?
Kataloške granice su do 3 m po krilu i do 500 kg. To nisu istovremeni maksimumi; stvarni izbor zavisi od mase, površine, punog ili rešetkastog ispuna, položaja šarki, uticaja vetra, geometrije nosača i broja dnevnih ciklusa. Proizvođačev dijagram ograničenja mora se proveriti za konkretno krilo.
Napajanje, centrala i NLS
Motor radi na 24 Vdc, koristi centralu 14AB, razvija silu 1500 N i otvara 90° za približno 18–25 sekundi. Integrisano svetlo i NLS funkcija ne znače da su dodatne svetiljke, senzori ili IoT moduli automatski uključeni.
Potvrđeni tehnički podaci
- Maksimalna dužina krila: 3 m.
- Maksimalna masa krila: 500 kg.
- Brzina: 2,6 cm/s.
- Sila: 1500 N.
- Radni ciklus: 80%; do 40 ciklusa na sat pri 20 °C.
- Centrala 14AB; 24 Vdc.
- IP44; radna temperatura od -20 do +55 °C.
Bezbednost i ograničenja
Fotoćelije, signalizacija, zaštita od prepreke, mehanički graničnici i električna brava planiraju se prema geometriji i riziku objekta. Montažu, zavarivanje nosača, električni priključak i završnu proveru sile treba da obavi stručno lice.
Prodaja, montaža i servis u Beogradu i Srbiji
Za proveru RAY2524 pošaljite fotografije, širinu i masu svakog krila, dimenzije stubova, položaj šarki, tip ispune, smer otvaranja, broj dnevnih ciklusa i lokaciju. Dracom proverava odgovarajući model, geometriju nosača, opremu i mogućnost montaže ili servisa.
Tehničke specifikacije za Key Automation RAY2524 — motor za krilne kapije do 3 m
| Proizvođač | |
|---|---|
| Model | RAY2524 |
| EAN | 0808375161872 |
| Namena | Motor za krilne kapije |
| Maksimalna dužina krila | 3 m |
| Napajanje motora | 24 Vdc |
| Brzina | 2.6 cm/s |
| Sila | 1500 N |
| Radni ciklus | 80 % |
| Ciklusi na sat pri 20 °C | 40 |
| Upravljačka centrala | 14AB |
| Nazivna struja | 3.5 A |
| Nazivna snaga | 85 W |
| Integrisano svetlo | Da |
| Klasa električne izolacije | III |
| IP zaštita | IP44 |
| Radna temperatura | -20 do +55 °C |
| Dimenzije | 844 × 100 × 104 mm |
Uputstva i dokumentacija za Key Automation RAY2524 — motor za krilne kapije do 3 m
Galerija i video – Key Automation RAY2524 — motor za krilne kapije do 3 m
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Key Automation RAY2524 — motor za krilne kapije do 3 m
Za šta služi Key Automation RAY2524?
RAY2524, SKU 900RAY2524, namenjen je automatizaciji krilnih kapija sa krilom do 3 m i masom prema dijagramu primene. Kataloški maksimum do 500 kg ne važi za svaku dužinu krila; proveravaju se geometrija i uslovi objekta.
Koje je napajanje motora?
Motor radi na 24 Vdc.
Koja centrala se koristi?
Zvanična stranica navodi centralu 14AB.
Kolika je brzina?
Zvanična tehnička tabela navodi 2,6 cm/s.
Koliko traje otvaranje 90°?
Proizvođač navodi približno 18–25 sekundi, zavisno od montažne geometrije i podešavanja.
Koliku silu razvija?
Zvanična tabela navodi 1500 N.
Da li RAY2524 ima encoder?
Ne. Zvanična stranica ga opisuje kao 24 Vdc model bez encodera, sa NLS funkcijom.
Da li su centrala, daljinci i fotoćelije uključeni?
Ne pretpostavlja se. Samostalni motor i KRAY kompleti imaju različite SKU oznake i sadržaj.
Šta je potrebno za izbor i montažu?
Potrebne su fotografije, širina i masa krila, dimenzije stuba, položaj šarki, smer otvaranja, tip ispune, broj ciklusa i lokacija.
Problemi i rešenja za Key Automation RAY2524 — motor za krilne kapije do 3 m
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
