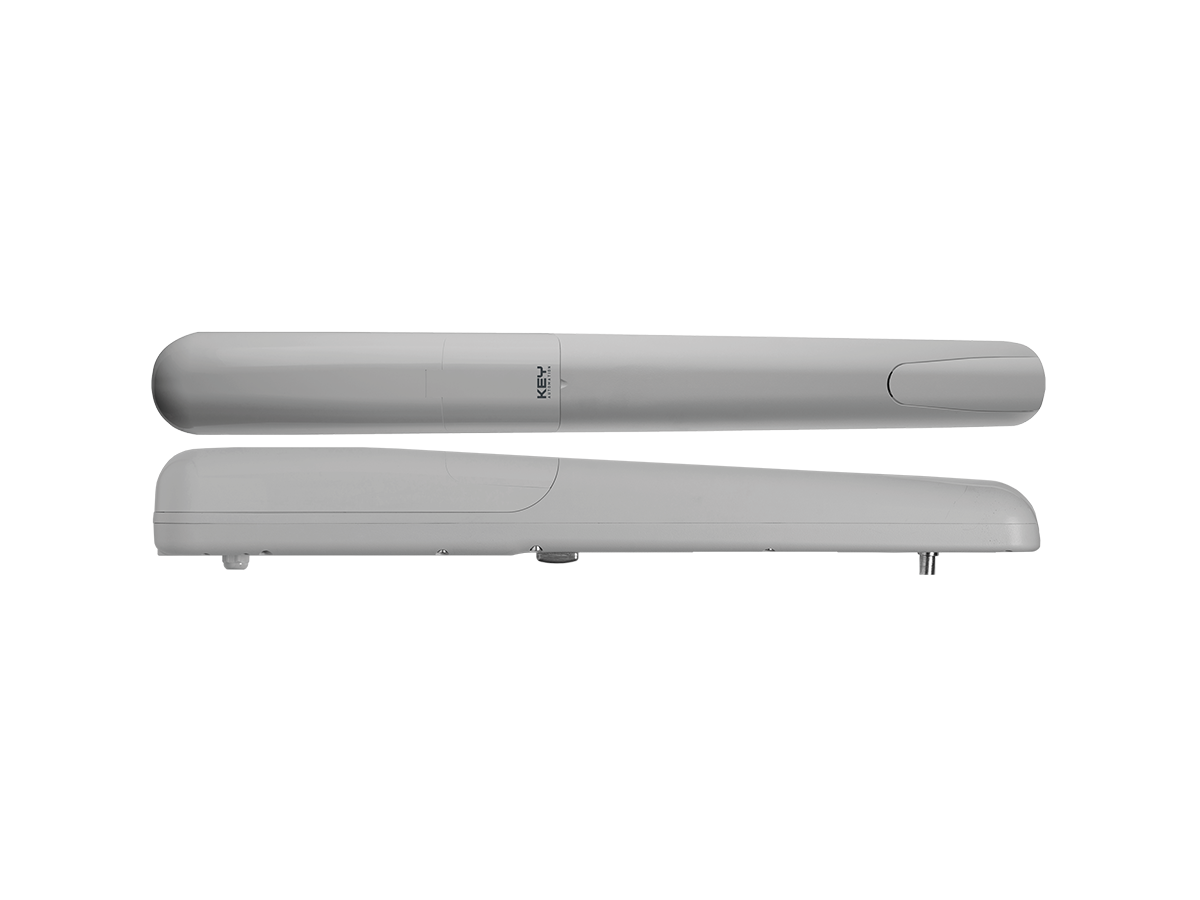

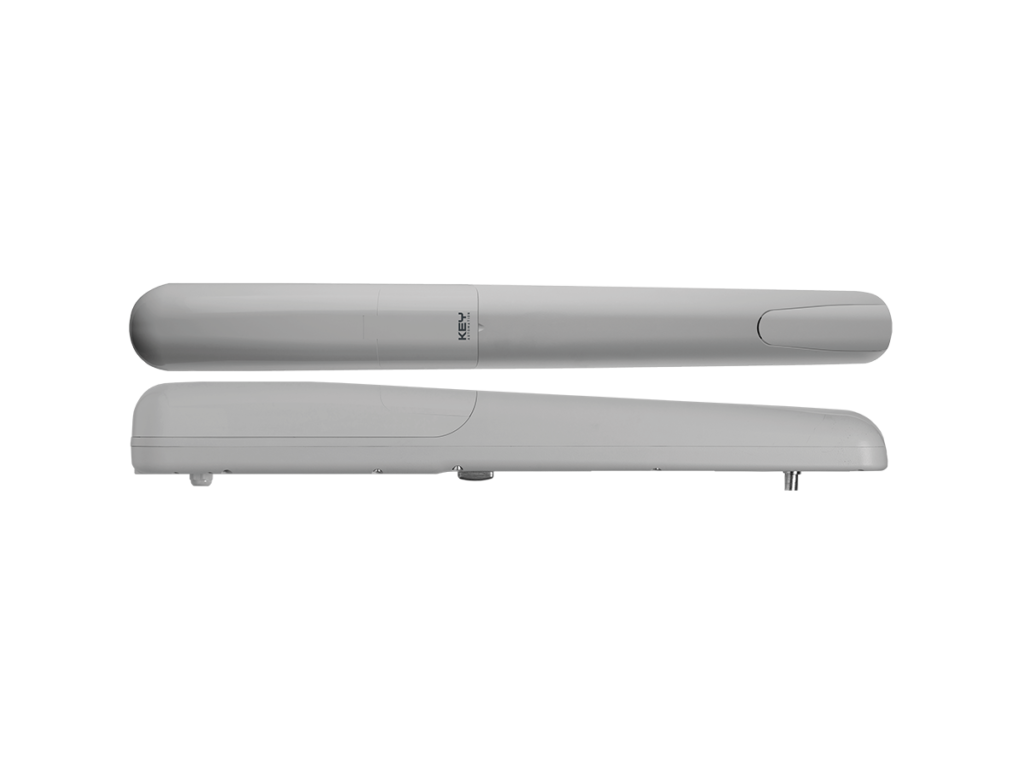

Key Automation RAY2224 — motor za krilne kapije do 3 m
Cena na upit
Key Automation RAY2224 je 24 Vdc linearni motor za krilne kapije za krila do 3 m, uz dozvoljenu masu prema dijagramu primene (kataloški maksimum do 300 kg), silom 1500 N, centralom CT20324 i IP44 zaštitom.
Za proveru kompatibilnosti ili ponudu opreme i ugradnje pošaljite model i podatke o postojećem sistemu.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Key Automation RAY2224 — motor za krilne kapije do 3 m – opis proizvoda
Key Automation RAY2224, SKU 900RAY2224, je 24 Vdc linearni motor za krilne kapije za krila do 3 m, uz dozvoljenu masu prema dijagramu primene (kataloški maksimum do 300 kg). Zvanična stranica navodi brzinu 2,6 cm/s, silu 1500 N, centralu CT20324 i neintenzivnu namenu.
RAY2224 je samostalni motor. Nije isto što i RAY2524, RAY4224E niti KRAY kompleti; drugi modeli mogu imati encoder, NLS, drugačiju centralu ili poseban sadržaj kompleta.
Za koju krilnu kapiju je namenjen RAY2224?
Kataloške granice su do 3 m po krilu i do 300 kg. To nisu istovremeni maksimumi; stvarni izbor zavisi od širine, mase, površine, punog ili rešetkastog ispuna, položaja šarki, uticaja vetra, geometrije nosača i broja dnevnih ciklusa. Dijagram ograničenja proizvođača mora se proveriti za konkretno krilo.
Napajanje, centrala i radni parametri
Motor radi na 24 Vdc, koristi centralu CT20324, razvija silu 1500 N i otvara 90° za približno 18–25 sekundi. Električno napajanje kompletnog sistema i dodatna oprema zavise od izabrane centrale i konfiguracije.
Potvrđeni tehnički podaci
- Maksimalna dužina krila: 3 m.
- Maksimalna masa krila: 300 kg.
- Brzina: 2,6 cm/s.
- Sila: 1500 N.
- Do 40 ciklusa na sat pri 20 °C.
- Centrala CT20324; 24 Vdc.
- IP44; radna temperatura od -20 do +55 °C.
Bezbednost i ograničenja
Fotoćelije, signalizacija, zaštita od prepreke, mehanički graničnici i električna brava planiraju se prema geometriji i riziku objekta. Montažu, zavarivanje nosača, električni priključak i završnu proveru sile treba da obavi stručno lice.
Prodaja, montaža i servis u Beogradu i Srbiji
Za proveru RAY2224 pošaljite fotografije, širinu i masu svakog krila, dimenzije stubova, položaj šarki, tip ispune, smer otvaranja, broj dnevnih ciklusa i lokaciju. Dracom proverava odgovarajući model, geometriju nosača, opremu i mogućnost montaže ili servisa.
Tehničke specifikacije za Key Automation RAY2224 — motor za krilne kapije do 3 m
| Proizvođač | |
|---|---|
| Model | RAY2224 |
| SKU | 900RAY2224 |
| EAN | 0808375161858 |
| Namena | Motor za krilne kapije |
| Maksimalna dužina krila | 3 m |
| Napajanje motora | 24 Vdc |
| Brzina | 2.6 cm/s |
| Sila | 1500 N |
| Upravljačka centrala | CT20324 |
| Nazivna struja | 3.5 A |
| Nazivna snaga | 85 W |
| Klasa električne izolacije | III |
| Frekvencija prijemnika | 433.92 MHz |
| IP zaštita | IP44 |
| Radna temperatura | -20 do +55 °C |
| Dimenzije | 844 × 100 × 104 mm |
| Masa zapakovanog proizvoda | 8 kg |
Uputstva i dokumentacija za Key Automation RAY2224 — motor za krilne kapije do 3 m
Galerija i video – Key Automation RAY2224 — motor za krilne kapije do 3 m
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Key Automation RAY2224 — motor za krilne kapije do 3 m
Za šta služi Key Automation RAY2224?
RAY2224, SKU 900RAY2224, namenjen je automatizaciji krilnih kapija sa krilom do 3 m i masom prema dijagramu primene. Kataloški maksimum do 300 kg ne važi za svaku dužinu krila; proveravaju se geometrija i uslovi objekta.
Koje je napajanje motora?
Motor radi na 24 Vdc.
Koja centrala se koristi?
Zvanična stranica navodi centralu CT20324.
Kolika je brzina?
Zvanična tehnička tabela navodi 2,6 cm/s.
Koliko traje otvaranje 90°?
Proizvođač navodi približno 18–25 sekundi, zavisno od montažne geometrije i podešavanja.
Koliku silu razvija?
Zvanična tabela navodi 1500 N.
Da li je RAY2224 za intenzivnu upotrebu?
Ne. Zvanična stranica ga opisuje kao model za neintenzivnu upotrebu.
Da li su centrala, daljinci i fotoćelije uključeni?
Ne pretpostavlja se. Samostalni motor i KRAY kompleti imaju različite SKU oznake i sadržaj.
Šta je potrebno za izbor i montažu?
Potrebne su fotografije, širina i masa krila, dimenzije stuba, položaj šarki, smer otvaranja, tip ispune, broj ciklusa i lokacija.
Problemi i rešenja za Key Automation RAY2224 — motor za krilne kapije do 3 m
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
