Key Automation KSN50B — par zglobnih motora za krilne kapije do 4 m

Name: Key Automation KSN50B — par zglobnih motora za krilne kapije do 4 m
Brand: Key Automation
SKU: 900KSN50B

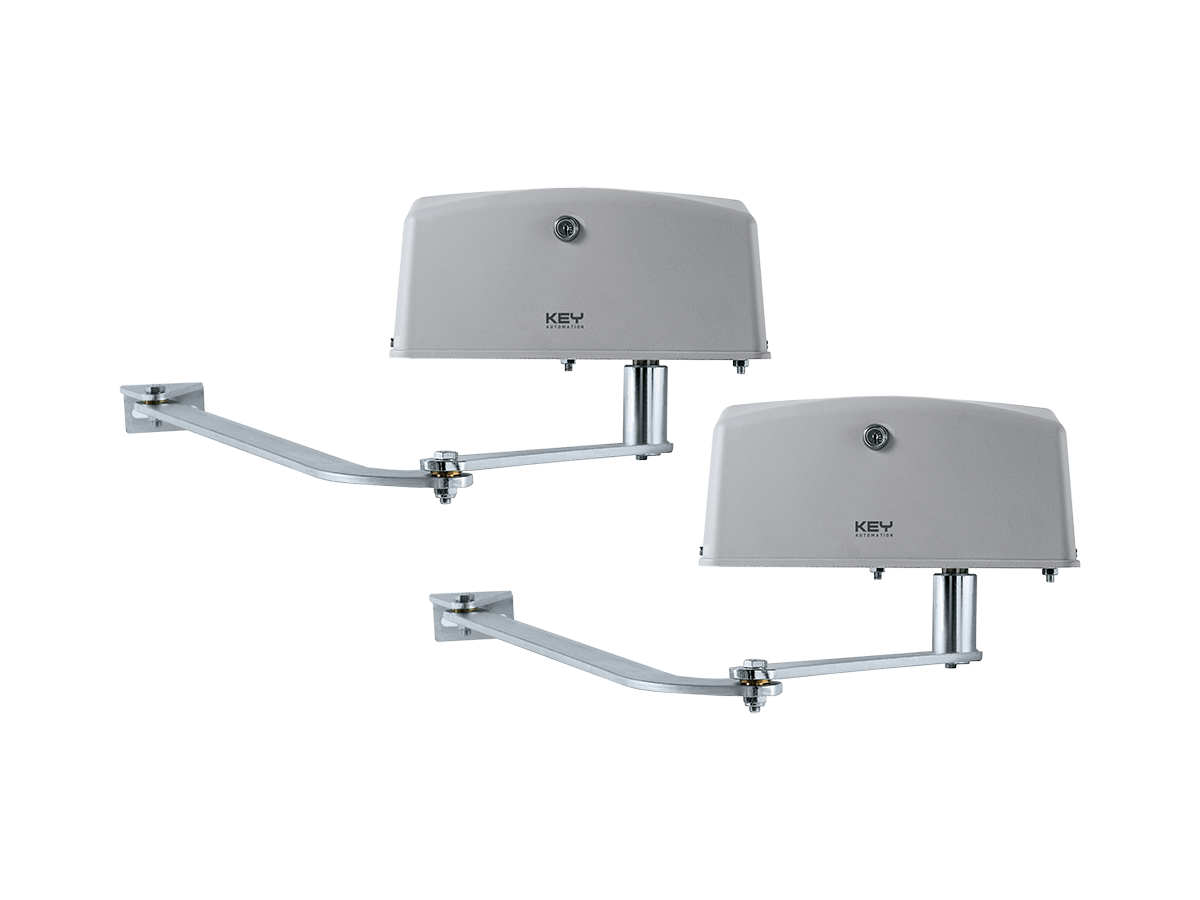

Key Automation KSN50B, SKU 900KSN50B, je par 230 Vac MEWA motora sa zglobnom polugom i električnim krajnjim prekidačima za krilne kapije sa krilom do 4 m i 800 kg.

Key Automation KSN50B — par zglobnih motora za krilne kapije do 4 m – opis proizvoda

Key Automation KSN50B, SKU 900KSN50B, je par MEWA motora sa zglobnom polugom za krilne kapije. Zvanična stranica navodi dva 230 Vac motora, električne krajnje prekidače otvaranja i zatvaranja na oba motora i namenu za neintenzivnu upotrebu, sa krilom do 4 m i maksimalno 800 kg.

Ovo je tačan paket motora KSN50B. Ne treba ga mešati sa 24 Vdc KSN5024B, pojedinačnim SN50DX/SN50SX motorima niti elektronskim kompletima. Upravljačka centrala CT202 navedena je kao odgovarajuća centrala, ali se ne podrazumeva kao deo ovog SKU-a bez potvrde ponude.

Za koju krilnu kapiju je namenjen KSN50B?

Deklarisana granica je krilo do 4 m i 800 kg. Stvarni izbor zavisi od širine i mase svakog krila, tipa ispune, položaja šarki, dubine stuba, ugla otvaranja, vetra, mehaničkog stanja i broja ciklusa. Zvanični dijagram ograničenja mora se proveriti za konkretnu kapiju.

230 Vac pogon i krajnji prekidači

Motori rade na 230 Vac, 50/60 Hz, imaju obrtni moment 400 Nm i električne krajnje prekidače za otvaranje i zatvaranje. Proizvođač navodi radni ciklus 30%, do 20 ciklusa na sat pri 20 °C i vreme otvaranja 90° od 18 sekundi.

Potvrđeni tehnički podaci

Dva motora sa zglobnom polugom.
Maksimalna dužina krila: 4 m; maksimalna masa: 800 kg.
Vreme otvaranja 90°: 18 s.
Obrtni moment: 400 Nm.
Radni ciklus: 30%; do 20 ciklusa na sat pri 20 °C.
230 Vac, 50/60 Hz, 1,5 A, nazivna snaga 340 W.
Odgovarajuća centrala: CT202.
IP43; radna temperatura od -20 do +55 °C.

Bezbednost i sadržaj sistema

Fotoćelije, svetlosna signalizacija, električna brava, centrala, prijemnik, daljinski upravljači i druga dodatna oprema biraju se prema objektu i nisu automatski deo ovog SKU-a. Geometriju poluge, krajnje položaje, silu i zaštitu od prepreke treba podesiti prema zvaničnom uputstvu i proceni rizika.

Prodaja, montaža i servis u Beogradu i Srbiji

Za proveru modela pošaljite fotografije, širinu i procenjenu masu svakog krila, dimenzije stubova, položaj šarki, tip ispune, željeni ugao otvaranja, broj dnevnih ciklusa, postojeće napajanje i lokaciju. Dracom proverava geometriju, izbor pogona, centralu, sigurnosnu opremu i mogućnost montaže ili servisa.

Tehničke specifikacije za Key Automation KSN50B — par zglobnih motora za krilne kapije do 4 m

Proizvođač	Key Automation
Model	KSN50B
SKU	900KSN50B
EAN	0808375160554
Tip proizvoda	Par motora sa zglobnom polugom za krilne kapije
Broj motora	2
Maksimalna dužina krila	4 m
Maksimalna masa krila	800 kg
Vreme otvaranja 90°	18 s
Obrtni moment	400 Nm
Radni ciklus	30 %
Ciklusi na sat pri 20 °C	20
Upravljačka centrala	CT202
Napajanje motora	230 Vac / 50-60 Hz
Nazivna struja	1.5 A
Nazivna snaga	340 W
Termička zaštita	150 °C
Električni krajnji prekidači	Otvaranje i zatvaranje – po motoru
Klasa električne izolacije	I
IP zaštita	IP43
Radna temperatura	-20 do +55 °C
Dimenzije motora	330 × 187 × 157 mm
Masa zapakovanog proizvoda	28 kg

Uputstva i dokumentacija za Key Automation KSN50B — par zglobnih motora za krilne kapije do 4 m

Key Automation 580ISMEWA REV.04 — uputstvo za montažu i upotrebu

Galerija i video – Key Automation KSN50B — par zglobnih motora za krilne kapije do 4 m

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za Key Automation KSN50B — par zglobnih motora za krilne kapije do 4 m

Za šta služi Key Automation KSN50B?

KSN50B, SKU 900KSN50B, je par MEWA motora sa zglobnom polugom za automatizaciju dvokrilnih kapija.

Kolika krila podržava?

Zvanična stranica navodi krilo do 4 m i maksimalno 800 kg, uz proveru dijagrama ograničenja i geometrije.

Koliko motora sadrži KSN50B?

Zvanični opis navodi par, odnosno dva motora.

Koje je napajanje motora?

Motori rade na 230 Vac, 50/60 Hz.

Koja centrala odgovara ovom modelu?

Zvanična stranica navodi centralu CT202. Ne pretpostavlja se da je centrala uključena u paket motora.

Da li motori imaju krajnje prekidače?

Da. Zvanični opis navodi električne krajnje prekidače otvaranja i zatvaranja na oba motora.

Koliko traje otvaranje 90°?

Proizvođač navodi 18 sekundi za pravilno izvedenu i podešenu konfiguraciju.

Koliki je radni ciklus?

Zvanična tabela navodi 30% i do 20 ciklusa na sat pri 20 °C.

Da li su fotoćelije, daljinski upravljači i signalna lampa uključeni?

Ne pretpostavlja se. Dodatna oprema i elektronski kompleti imaju zasebne šifre i moraju se potvrditi ponudom.

Šta je potrebno za izbor i montažu?

Potrebne su fotografije, širina i masa svakog krila, dimenzije stubova, položaj šarki, ispuna, ugao otvaranja, broj ciklusa, napajanje i lokacija.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Key Automation KSN50B — par zglobnih motora za krilne kapije do 4 m

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
