Key Automation KSN5024B — par zglobnih motora za krilne kapije do 3 m

Key Automation KSN5024B — par zglobnih motora za krilne kapije do 3 m – opis proizvoda

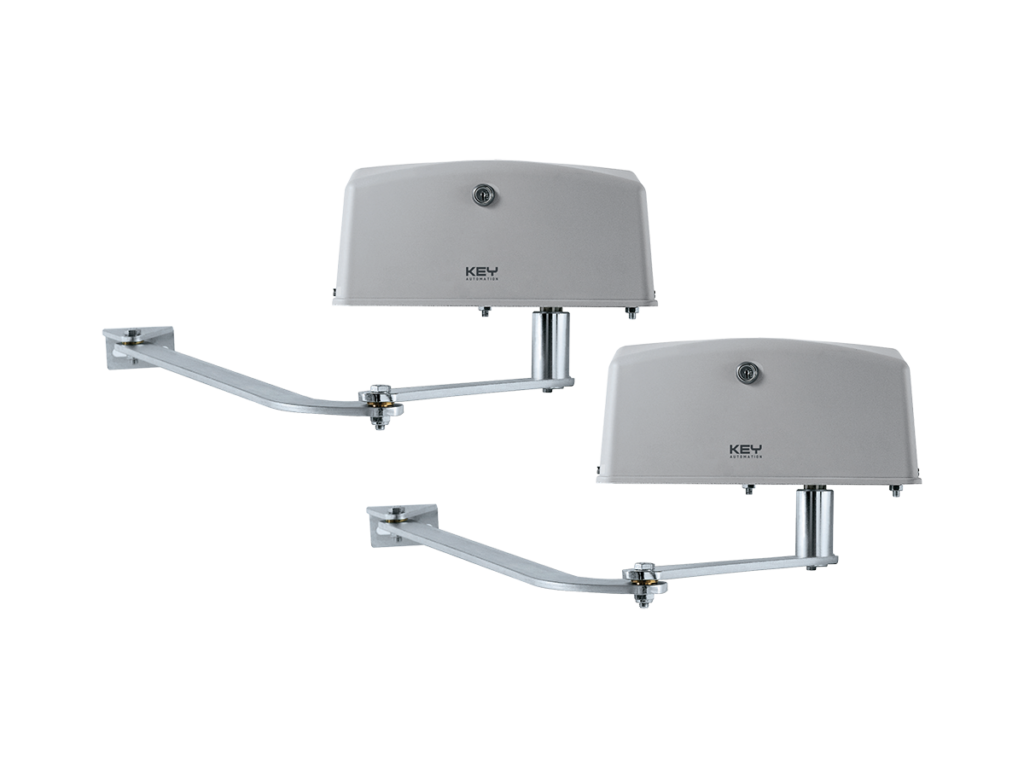

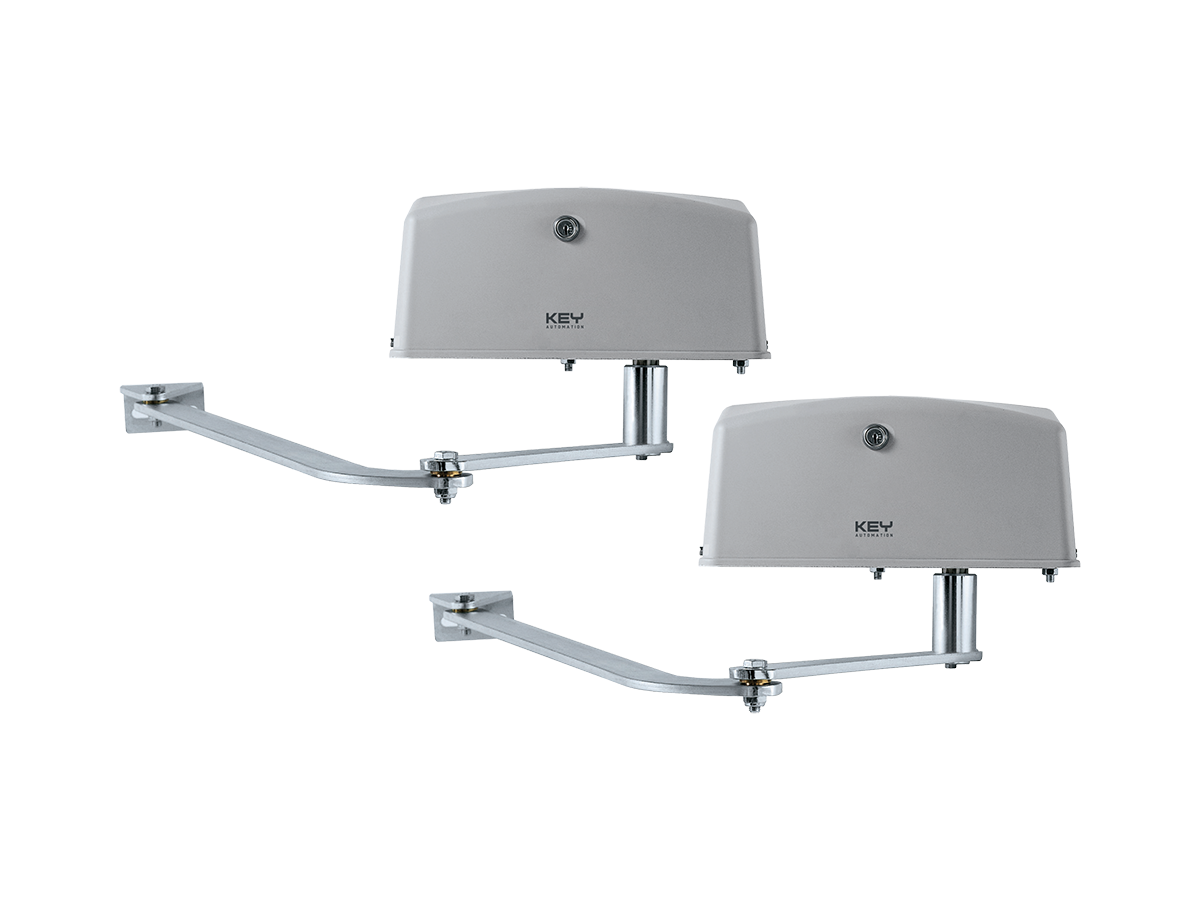

Key Automation KSN5024B, SKU 900KSN5024B, je par MEWA motora sa zglobnom polugom za krilne kapije. Zvanična stranica navodi dva 24 Vdc motora sa enkoderom, za intenzivnu upotrebu, sa krilom do 3 m i maksimalno 400 kg.

Ovo je tačan paket motora KSN5024B. Ne treba ga mešati sa 230 Vac KSN50B, pojedinačnim SN5024DX/SN5024SX motorima niti elektronskim kompletima. Upravljačka centrala 14AB2 navedena je kao odgovarajuća centrala, ali se ne podrazumeva kao deo pakovanja bez eksplicitne potvrde ponude.

Za koju krilnu kapiju je namenjen KSN5024B?

Deklarisana granica je krilo do 3 m i 400 kg. Stvarni izbor zavisi od širine i mase svakog krila, punog ili rešetkastog ispuna, položaja šarki, dubine stuba, ugla otvaranja, vetra, mehaničkog stanja i broja ciklusa. Zvanični dijagram ograničenja mora se proveriti za konkretnu kapiju.

Pogon, enkoder i intenzivna upotreba

Motori rade na 24 Vdc, imaju enkoder, obrtni moment 350 Nm i deklarisani radni ciklus 80%, odnosno do 40 ciklusa na sat pri 20 °C. Vreme otvaranja 90° je 15–25 sekundi i zavisi od geometrije, montažnih mera i podešavanja.

Potvrđeni tehnički podaci

• Dva motora sa zglobnom polugom i enkoderom.
• Maksimalna dužina krila: 3 m; maksimalna masa: 400 kg.
• Vreme otvaranja 90°: 15–25 s.
• Obrtni moment: 350 Nm.
• Radni ciklus: 80%; do 40 ciklusa na sat pri 20 °C.
• 24 Vdc, 5 A, nazivna snaga 120 W.
• Odgovarajuća centrala: 14AB2.
• IP43; radna temperatura od -20 do +55 °C.

Bezbednost i sadržaj sistema

Fotoćelije, svetlosna signalizacija, električna brava, centrala, prijemnik, daljinski upravljači, rezervno napajanje i druga dodatna oprema biraju se prema objektu i nisu automatski deo ovog SKU-a. Mehaničke graničnike, geometriju poluge, silu i zaštitu od prepreke treba podesiti prema zvaničnom uputstvu i proceni rizika.

Prodaja, montaža i servis u Beogradu i Srbiji

Za proveru modela pošaljite fotografije, širinu i procenjenu masu svakog krila, dimenzije stubova, položaj šarki, tip ispune, željeni ugao otvaranja, broj dnevnih ciklusa, postojeće napajanje i lokaciju. Dracom proverava geometriju, izbor pogona, centralu, sigurnosnu opremu i mogućnost montaže ili servisa.
