CAME STYLO-ME motor za uske stubove
CAME STYLO-ME (001STYLO-ME) je nepovratni motor na 24 V DC sa enkoderom za krilne kapije na uskim stubovima, do 1,8 m i 100 kg po krilu. Ima 48 W, podesivo vreme manevra, intenzivan rad i IP54; pogonska ruka i centrala nisu uključene.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije

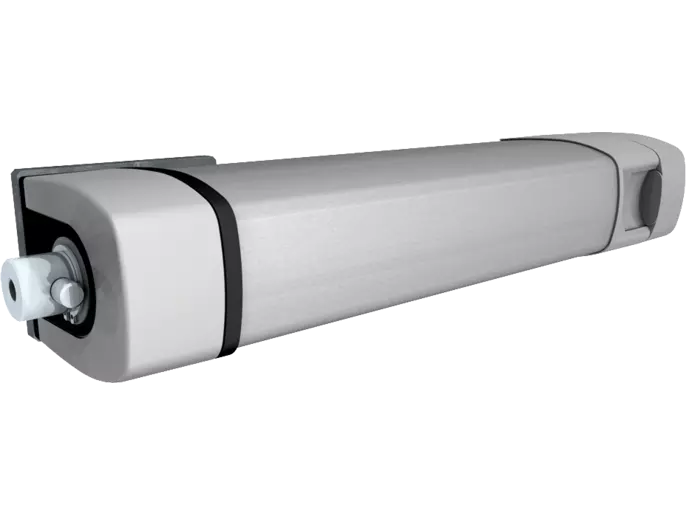

CAME STYLO-ME motor za uske stubove – opis proizvoda
CAME STYLO-ME, šifra 001STYLO-ME, je nepovratni motor na 24 V DC sa enkoderom za automatizaciju krilnih kapija na uskim stubovima. Aktuelni CAME model je namenjen krilima do 1,8 m i 100 kg.
CAME STYLO-ME za uske stubove
STYLO je kompaktno rešenje za montažu kada na stubu nema dovoljno prostora za klasičan motor. Zvanični CAME katalog navodi stub širine od 8 cm i radne kombinacije do 1,8 m/100 kg, 1,2 m/125 kg i 0,8 m/150 kg po krilu.
Tehničke karakteristike
- napajanje motora: 24 V DC;
- snaga: 48 W;
- maksimalna apsorpcija: 5 A;
- vreme manevra 90°: podesivo;
- radni režim: intenzivna upotreba;
- potisak: 100 N;
- stepen zaštite: IP54;
- radna temperatura: od -20 do +55 °C;
- enkoder: da;
- izvedba: nepovratna.
Centrala, pogonska ruka i dodatna oprema
Aktuelna CAME model stranica navodi centrale 801QA-0050 i 801QA-0060. Prava ruka 001STYLO-BD ili zglobna ruka 001STYLO-BS, centrala i ostala oprema ne podrazumevaju se kao deo pojedinačnog SKU 001STYLO-ME; ponuda mora navesti sadržaj stavku po stavku.
Montaža i servis u Beogradu i Srbiji
Pre poručivanja treba proveriti širinu i geometriju stuba, dužinu i masu krila, stanje šarki, željeni ugao otvaranja, tip ruke i učestalost rada. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis prema zvaničnom CAME uputstvu FA01806M04.
Tehničke specifikacije za CAME STYLO-ME motor za uske stubove
| Proizvođač | CAME |
|---|---|
| Model | STYLO-ME |
| SKU | 001STYLO-ME |
| Serija | STYLO |
| Tip motora | Nepovratni motor za uske stubove |
| Napajanje motora | 24 V DC |
| Snaga | 48 W |
| Maksimalna apsorpcija | 5 A |
| Vreme manevra 90° | Podesivo |
| Radni režim | Intenzivna upotreba |
| Potisak | 100 N |
| Stepen zaštite | IP54 |
| Radna temperatura | -20 do +55 °C |
| Radne granice | 1,8 m / 100 kg; 1,2 m / 125 kg; 0,8 m / 150 kg |
| Enkoder | Da |
| Kompatibilne centrale | 801QA-0050; 801QA-0060 |
| Pogonska ruka | Nije uključena; 001STYLO-BD ili 001STYLO-BS |
Uputstva i dokumentacija za CAME STYLO-ME motor za uske stubove
Galerija i video – CAME STYLO-ME motor za uske stubove
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME STYLO-ME motor za uske stubove
Za kakvu kapiju je namenjen CAME STYLO-ME?
Za automatizaciju krilnih kapija na uskim stubovima, do 1,8 m i 100 kg po krilu, uz proveru geometrije montaže.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 001STYLO-ME.
Da li je STYLO-ME nepovratni motor?
Da. Reverzibilna varijanta je zaseban model STYLO-RME.
Na kom naponu radi?
Motor radi na 24 V DC.
Kolika je snaga motora?
Aktuelni CAME podatak je 48 W.
Kolika je maksimalna apsorpcija?
Aktuelni CAME podatak je najviše 5 A.
Koliko traje manevar od 90 stepeni?
CAME navodi podesivo vreme; konkretna vrednost zavisi od centrale, podešavanja i geometrije kapije.
Za kakav režim rada je namenjen?
CAME ga označava za intenzivnu upotrebu.
Koliki je potisak?
Aktuelna CAME tabela navodi 100 N; podatak se ne pretvara u Nm.
Koji je stepen zaštite?
IP54.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Da li STYLO-ME ima enkoder?
Da, model-specifični CAME opis izričito navodi enkoder.
Koje centrale se koriste?
Aktuelna CAME model stranica navodi 801QA-0050 i 801QA-0060.
Koje pogonske ruke postoje?
CAME navodi pravu ruku 001STYLO-BD i zglobnu ruku 001STYLO-BS; izbor zavisi od geometrije stuba i kapije.
Da li se isporučuje kao komplet?
Ne za pojedinačni SKU 001STYLO-ME; ruka, centrala i ostala oprema potvrđuju se kao posebne stavke.
Koje granice važe za kraća krila?
Zvanični katalog navodi do 125 kg na 1,2 m i do 150 kg na 0,8 m.
Koje podatke treba poslati za proveru?
Širinu i fotografije stuba, dužinu i masu krila, fotografije šarki, ugao otvaranja i učestalost rada.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 001STYLO-ME; validirano instalaciono uputstvo je FA01806M04.
Problemi i rešenja za CAME STYLO-ME motor za uske stubove
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
