CAME MTMV/01 – video interfon modul za X1 sistem

CAME MTMV/01 – video interfon modul za X1 sistem – opis proizvoda

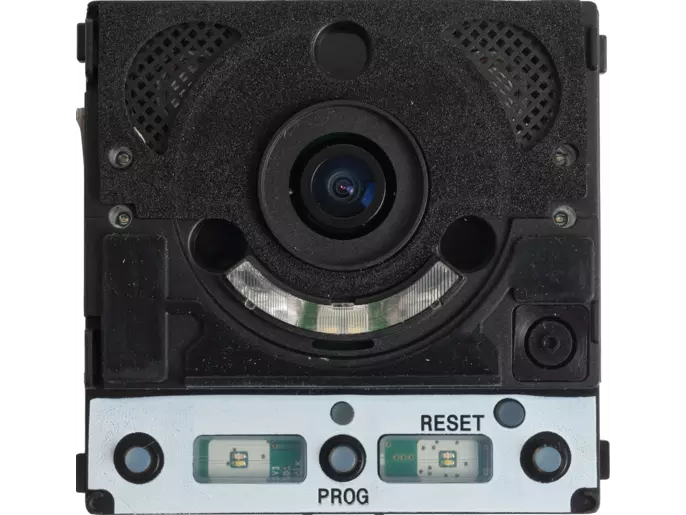

CAME MTMV/01 video interfon modul za X1

CAME MTMV/01 (62030010) je elektronski video interfon modul za modularne CAME MTM pozivne table i X1 sistem. Kombinuje kameru, audio komunikaciju, dva pozivna tastera i lokalne komande za električnu bravu i AUX, uz mogućnost programiranja ručno ili preko računara.

Kamera i pregled ulaza

PAL/NTSC senzor daje rezoluciju 680 × 512 piksela. „Wide eye“ objektiv pokriva 100° horizontalno i 82° vertikalno, uz digitalno podešavanje zuma. LED osvetljivač sa difuzorom smanjuje odsjaj i pomaže identifikaciji posetioca u slabijem svetlu.

Kontrola vrata i signalizacija

• dva pozivna tastera sa plavim ili belim pozadinskim osvetljenjem;
• komanda električne brave i AUX kontakt do 1 A / 30 V;
• programabilni ulazi i izlaz za aktiviranje spoljne kamere;
• LED piktogrami za otvaranje vrata, aktivnu komunikaciju, poziv i zauzet sistem;
• podešavanje zvučnika, mikrofona i vremena aktiviranja brave.

Tehnički podaci

Napajanje je 16–18 V DC, potrošnja 70 mA u mirovanju i do 220 mA, a dimenzije modula 85 × 85 × 35 mm. Radni opseg je od −25 do +55 °C. IP54 se postiže tek kada je modul ugrađen sa odgovarajućom MTM video maskom.

Važna napomena o kompletu

Šifra 62030010 označava modul MTMV/01, ne kompletan video interfon. Maska, okvir, ugradna ili nadgradna kutija, napajanje i unutrašnje jedinice biraju se prema broju korisnika i projektu X1 sistema.

Problemi i rešenja

Nema slike

Proverite da li modul i napajanje imaju stabilno napajanje i da li se problem javlja na svim unutrašnjim jedinicama. Ožičenje i video vod proverava instalater bez rada pod naponom.

Slika je tamna ili kadar nije dobar

Očistite prednju masku i proverite da ništa ne zaklanja kameru ili osvetljivač. Podešavanje digitalnog zuma i ugla radite po tačnom uputstvu, bez otvaranja uređaja pod naponom.

Poziv radi, ali brava ne reaguje

Proverite da li se problem odnosi samo na komandu brave. Električnu bravu, relejni izlaz i programiranje proverava stručni instalater.

Montaža i servis

Za proveru kompatibilnosti, prodaju, montažu i servis u Beogradu i Srbiji pošaljite fotografije postojeće MTM table, oznake modula, napajanja i unutrašnjih jedinica.
