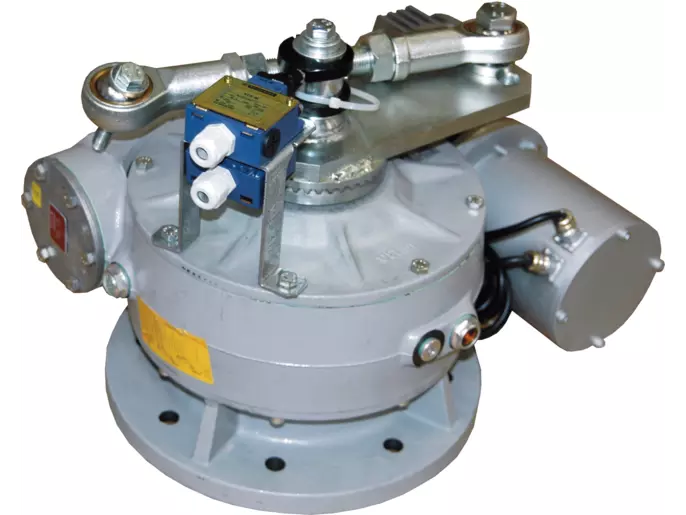

CAME FROG-MD desni trofazni podzemni motor
CAME FROG-MD (001FROG-MD) je desni industrijski podzemni trofazni motor na 230/400 V AC za krilne kapije do 8 m i 600 kg po krilu, odnosno do 1.500 kg za krila kraća od 4 m. Ima 600 W, radni ciklus 50% i IP67.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME FROG-MD desni trofazni podzemni motor – opis proizvoda
CAME FROG-MD, šifra 001FROG-MD, je desni nepovratni podzemni trofazni motor na 230/400 V AC za automatizaciju veoma velikih i teških krilnih kapija. Pripada industrijskoj SUPER FROG seriji.
CAME FROG-MD – radne granice
Aktuelna CAME tabela navodi: do 8 m i 600 kg, 7 m i 700 kg, 6 m i 800 kg, 5 m i 1.000 kg, 4 m i 1.200 kg, odnosno 1.500 kg za krila kraća od 4 m. Stvarna primena zahteva projektnu proveru konstrukcije, šarki, vetra, temelja i drenaže.
Tehničke karakteristike
- napajanje motora: 230/400 V AC trofazno;
- snaga: 600 W;
- maksimalna apsorpcija: 2,5 A;
- vreme manevra 90°: 45 s;
- radni ciklus: 50%;
- stepen zaštite: IP67;
- radna temperatura: od -20 do +55 °C;
- izvedba: desni motor.
Centrala, temeljna kutija i dodatna oprema
Aktuelna CAME model stranica navodi centralu 002ZM3ES i desnu temeljnu kutiju 001FROG-CD. Kutija, centrala i ostala oprema ne podrazumevaju se kao deo pojedinačnog SKU 001FROG-MD; sadržaj ponude mora biti naveden stavku po stavku.
Montaža i servis u Beogradu i Srbiji
Ovaj trofazni industrijski pogon zahteva projektnu proveru i stručnu ugradnju. Pre poručivanja treba dostaviti dužinu i masu svakog krila, fotografije konstrukcije i šarki, ugao otvaranja, temelj, drenažu, vetrovno opterećenje i učestalost rada. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis prema zvaničnom CAME uputstvu FA02061M04.
Tehničke specifikacije za CAME FROG-MD desni trofazni podzemni motor
| Proizvođač | CAME |
|---|---|
| Model | FROG-MD |
| SKU | 001FROG-MD |
| Serija | SUPER FROG |
| Tip motora | Desni industrijski podzemni motor |
| Napajanje motora | 230/400 V AC trofazno |
| Snaga | 600 W |
| Maksimalna apsorpcija | 2,5 A |
| Vreme manevra 90° | 45 s |
| Radni ciklus | 50% |
| Stepen zaštite | IP67 |
| Radna temperatura | -20 do +55 °C |
| Radne granice | 8 m / 600 kg; 7 m / 700 kg; 6 m / 800 kg; 5 m / 1.000 kg; 4 m / 1.200 kg; manje od 4 m / 1.500 kg |
| Strana | Desni motor |
| Enkoder | Nije potvrđen u modelskom opisu |
| Kompatibilna centrala | 002ZM3ES |
| Temeljna kutija | 001FROG-CD; nije uključena |
Uputstva i dokumentacija za CAME FROG-MD desni trofazni podzemni motor
Galerija i video – CAME FROG-MD desni trofazni podzemni motor
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME FROG-MD desni trofazni podzemni motor
Za kakvu kapiju je namenjen CAME FROG-MD?
Za podzemnu automatizaciju veoma velikih i teških krilnih kapija do 8 m i 600 kg po krilu, uz proveru tačne kombinacije dužine i mase.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 001FROG-MD.
Kojoj seriji pripada?
Pripada industrijskoj CAME SUPER FROG seriji.
Da li je ovo desni ili levi motor?
FROG-MD je desna izvedba; levi model je FROG-MS.
Na kom naponu radi?
Motor radi na trofaznom napajanju 230/400 V AC.
Kolika je snaga motora?
Aktuelni CAME podatak je 600 W.
Kolika je maksimalna apsorpcija?
Aktuelni CAME podatak je najviše 2,5 A.
Koliko traje manevar od 90 stepeni?
CAME navodi 45 sekundi.
Koji je radni ciklus?
CAME navodi 50%.
Koji je stepen zaštite?
IP67.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Da li FROG-MD ima enkoder?
Aktuelni model-specifični opis to ne potvrđuje, zato enkoder nije prikazan kao garantovana osobina.
Koja centrala se koristi?
Aktuelna CAME model stranica navodi centralu 002ZM3ES.
Koja temeljna kutija se koristi?
Za desni motor CAME navodi desnu kutiju 001FROG-CD; nije uključena osim ako ponuda to izričito kaže.
Da li se isporučuje kao komplet?
Ne za pojedinačni SKU 001FROG-MD; komplet mora imati zasebnu šifru i potvrđen spisak komponenti.
Koje granice važe za kraća krila?
CAME navodi 700 kg na 7 m, 800 kg na 6 m, 1.000 kg na 5 m, 1.200 kg na 4 m i 1.500 kg ispod 4 m.
Koje podatke treba poslati za proveru?
Dužinu i masu krila, fotografije konstrukcije i šarki, ugao otvaranja, temelj, drenažu, vetrovno opterećenje i učestalost rada.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 001FROG-MD; validirano instalaciono uputstvo je FA02061M04.
Problemi i rešenja za CAME FROG-MD desni trofazni podzemni motor
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
