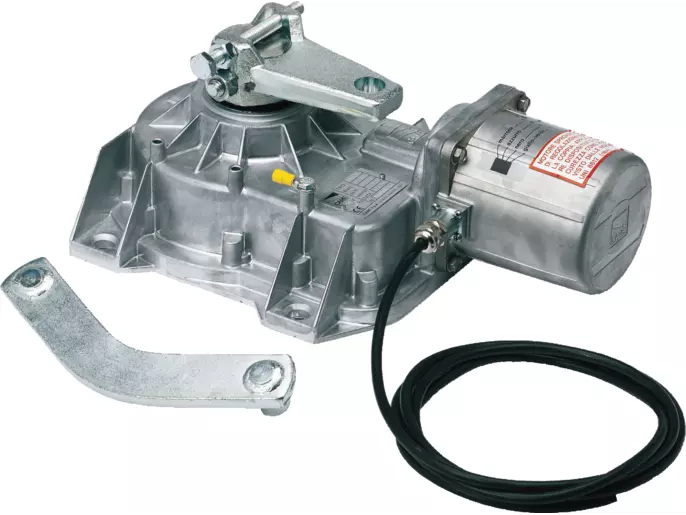

CAME FROG-AV brzi podzemni motor
CAME FROG-AV (001FROG-AV) je brzi podzemni motor na 230 V AC za krilne kapije do 1,3 m i 300 kg po krilu. Manevar od 90° izvodi za 9 sekundi i ima IP67 zaštitu; temeljna kutija i centrala ne podrazumevaju se uz pojedinačni motor.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME FROG-AV brzi podzemni motor – opis proizvoda
CAME FROG-AV, šifra 001FROG-AV, je brza verzija nepovratnog podzemnog motora na 230 V AC za automatizaciju lakših krilnih kapija. Aktuelni CAME modelski opis navodi podesivi graničnik zatvaranja.
CAME FROG-AV – brzi podzemni motor
FROG-AV izvodi manevar od 90° za 9 sekundi. Namenjen je krilima dužine do 1,3 m i mase do 300 kg. Stvarna primena zavisi od konstrukcije kapije, stanja šarki, vetrovnog opterećenja, učestalosti rada, temelja i pravilno izvedene drenaže.
Tehničke karakteristike
- napajanje motora: 230 V AC;
- snaga: 300 W;
- apsorpcija: 2,5 A;
- vreme manevra 90°: 9 s;
- radni ciklus: 30%;
- stepen zaštite: IP67;
- radna temperatura: od -20 do +55 °C;
- termička zaštita motora: 150 °C.
Centrala, temeljna kutija i dodatna oprema
Aktuelna CAME model stranica navodi centralu 801QA-0110 za 230 V dvokrilne kapije. Temeljna kutija, centrala, uređaj za ručno otključavanje i ostala oprema ne podrazumevaju se kao deo pojedinačnog SKU 001FROG-AV; sadržaj ponude mora biti naveden stavku po stavku.
Montaža i servis u Beogradu i Srbiji
Pre poručivanja treba proveriti dužinu i masu svakog krila, stanje šarki, željeni ugao otvaranja, dimenzije temelja, drenažu i dostupno napajanje. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis. Ugradnju, povezivanje na 230 V i završno bezbednosno ispitivanje treba da izvrši stručno lice prema zvaničnom CAME uputstvu FA02027M04.
Tehničke specifikacije za CAME FROG-AV brzi podzemni motor
| Proizvođač | CAME |
|---|---|
| Model | FROG-AV |
| SKU | 001FROG-AV |
| Serija | FROG |
| Tip motora | Brzi podzemni motor za krilnu kapiju |
| Napajanje motora | 230 V AC |
| Snaga | 300 W |
| Apsorpcija | 2,5 A |
| Vreme manevra 90° | 9 s |
| Radni ciklus | 30% |
| Stepen zaštite | IP67 |
| Radna temperatura | -20 do +55 °C |
| Termička zaštita motora | 150 °C |
| Radne granice | Do 1,3 m / 300 kg po krilu |
| Enkoder | Nije potvrđen u modelskom opisu |
| Kompatibilna centrala | 801QA-0110 |
| Temeljna kutija | Nije uključena uz pojedinačni SKU |
Uputstva i dokumentacija za CAME FROG-AV brzi podzemni motor
Galerija i video – CAME FROG-AV brzi podzemni motor
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME FROG-AV brzi podzemni motor
Za kakvu kapiju je namenjen CAME FROG-AV?
Za podzemnu automatizaciju lakših krilnih kapija do 1,3 m i 300 kg po krilu, uz proveru stvarnog opterećenja i konstrukcije.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 001FROG-AV.
Da li je FROG-AV podzemni motor?
Da, motor se ugrađuje u odgovarajuću temeljnu kutiju ispod ose krila.
Šta znači oznaka brze verzije?
Aktuelna CAME stranica navodi manevar od 90° za 9 sekundi.
Na kom naponu radi?
Motor radi na 230 V AC.
Kolika je snaga motora?
Aktuelni CAME podatak je 300 W.
Kolika je apsorpcija?
Aktuelni CAME podatak je 2,5 A.
Koji je radni ciklus?
CAME navodi 30%.
Koji je stepen zaštite?
IP67.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Da li FROG-AV ima enkoder?
Aktuelni model-specifični opis to ne potvrđuje, zato enkoder nije prikazan kao garantovana osobina FROG-AV.
Koja centrala se koristi?
Aktuelna CAME model stranica navodi centralu 801QA-0110 za 230 V dvokrilne kapije.
Da li je temeljna kutija uključena?
Ne treba je pretpostaviti kao uključenu uz pojedinačni SKU; kutija se potvrđuje kao posebna stavka ponude.
Da li radi tokom nestanka struje?
Ne treba pretpostaviti rezervno napajanje za ovu 230 V verziju; način ručnog otključavanja i rezervno rešenje potvrđuju se projektom.
Da li se isporučuje kao komplet?
Ne za pojedinačni SKU 001FROG-AV; komplet mora imati zasebnu šifru i potvrđen spisak komponenti.
Da li je FROG-AV izbor za teško i dugačko krilo?
Ne. Njegova aktuelna granica je do 1,3 m i 300 kg; za druga opterećenja bira se odgovarajući model nakon merenja.
Koje podatke treba poslati za proveru?
Dužinu i masu krila, fotografije kapije i šarki, željeni ugao otvaranja, podatke o temelju, drenaži i učestalosti rada.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 001FROG-AV; validirano instalaciono uputstvo je FA02027M04.
Problemi i rešenja za CAME FROG-AV brzi podzemni motor
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
