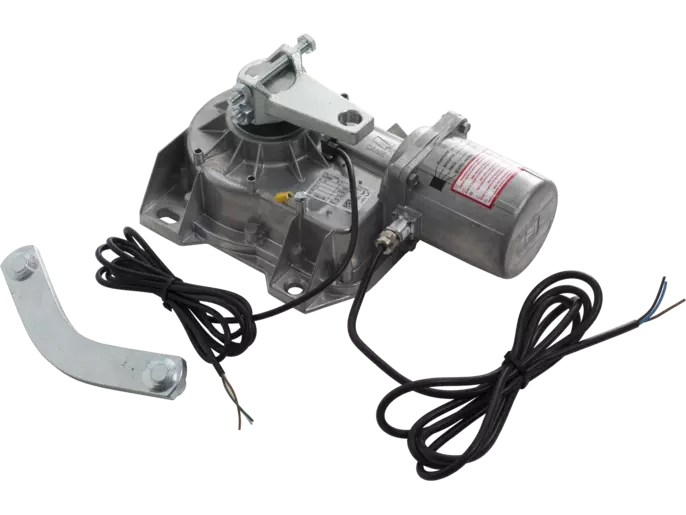

CAME FROG-AE podzemni motor sa enkoderom
CAME FROG-AE (001FROG-AE) je nepovratni podzemni motor na 230 V AC sa enkoderom za krilne kapije do 3,5 m i 400 kg po krilu. Ima IP67 zaštitu i vreme manevra od 18 sekundi; temeljna kutija i centrala ne podrazumevaju se uz pojedinačni motor.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME FROG-AE podzemni motor sa enkoderom – opis proizvoda
CAME FROG-AE, šifra 001FROG-AE, je nepovratni podzemni motor na 230 V AC sa enkoderom za automatizaciju krilnih kapija. Podzemna ugradnja čuva izgled kapije, dok podesivi mehanički graničnik omogućava precizno podešavanje zatvaranja.
CAME FROG-AE podzemni motor – radne granice
Aktuelna CAME stranica navodi krilo dužine do 3,5 m i mase do 400 kg. Izbor motora mora dodatno da uzme u obzir konstrukciju kapije, stanje šarki, vetrovno opterećenje, učestalost rada, temelj, drenažu i željeni ugao otvaranja.
Tehničke karakteristike
- napajanje motora: 230 V AC;
- snaga: 460 W;
- apsorpcija: 1,9 A;
- vreme manevra 90°: 18 s;
- radni ciklus: 30%;
- do 11 ciklusa na sat;
- stepen zaštite: IP67;
- radna temperatura: od -20 do +55 °C;
- termička zaštita motora: 150 °C;
- enkoder: da.
Centrala, temeljna kutija i dodatna oprema
Aktuelna CAME model stranica navodi centrale 801QA-0120 i 801QA-0130 za 230 V dvokrilne kapije. Temeljna kutija, centrala, uređaj za ručno otključavanje i ostala oprema ne podrazumevaju se kao deo pojedinačnog SKU 001FROG-AE; sadržaj ponude mora biti naveden stavku po stavku.
Montaža i servis u Beogradu i Srbiji
Pre poručivanja treba proveriti dužinu i masu svakog krila, stanje šarki, željeni ugao otvaranja, dimenzije temelja, drenažu i dostupno napajanje. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis. Ugradnju, povezivanje na 230 V i završno bezbednosno ispitivanje treba da izvrši stručno lice prema zvaničnom CAME uputstvu FA02027M04.
Tehničke specifikacije za CAME FROG-AE podzemni motor sa enkoderom
| Proizvođač | CAME |
|---|---|
| Model | FROG-AE |
| SKU | 001FROG-AE |
| Serija | FROG |
| Tip motora | Podzemni motor za krilnu kapiju |
| Napajanje motora | 230 V AC |
| Snaga | 460 W |
| Apsorpcija | 1,9 A |
| Vreme manevra 90° | 18 s |
| Radni ciklus | 30% |
| Ciklusi na sat | 11 |
| Stepen zaštite | IP67 |
| Radna temperatura | -20 do +55 °C |
| Termička zaštita motora | 150 °C |
| Radne granice | Do 3,5 m / 400 kg po krilu |
| Enkoder | Da |
| Kompatibilne centrale | 801QA-0120; 801QA-0130 |
| Temeljna kutija | Nije uključena uz pojedinačni SKU |
Uputstva i dokumentacija za CAME FROG-AE podzemni motor sa enkoderom
Galerija i video – CAME FROG-AE podzemni motor sa enkoderom
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME FROG-AE podzemni motor sa enkoderom
Za kakvu kapiju je namenjen CAME FROG-AE?
Za podzemnu automatizaciju krilnih kapija do 3,5 m i 400 kg po krilu, uz proveru stvarnog opterećenja i konstrukcije.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 001FROG-AE.
Da li je FROG-AE podzemni motor?
Da, motor se ugrađuje u odgovarajuću temeljnu kutiju ispod ose krila.
Na kom naponu radi?
Motor radi na 230 V AC.
Kolika je snaga motora?
Aktuelni CAME podatak je 460 W.
Kolika je apsorpcija?
Aktuelni CAME podatak je 1,9 A.
Koliko traje manevar od 90 stepeni?
CAME navodi 18 sekundi.
Koji je radni ciklus?
CAME navodi 30% i do 11 ciklusa na sat.
Koji je stepen zaštite?
IP67.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Da li FROG-AE ima enkoder?
Da. Enkoder razlikuje FROG-AE od verzije FROG-A bez enkodera.
Koja centrala se koristi?
Aktuelna CAME model stranica navodi centrale 801QA-0120 i 801QA-0130 za 230 V dvokrilne kapije.
Da li je temeljna kutija uključena?
Ne treba je pretpostaviti kao uključenu uz pojedinačni SKU; kutija se potvrđuje kao posebna stavka ponude.
Da li radi tokom nestanka struje?
Ne treba pretpostaviti rezervno napajanje za ovu 230 V verziju; način ručnog otključavanja i rezervno rešenje potvrđuju se projektom.
Da li se isporučuje kao komplet?
Ne za pojedinačni SKU 001FROG-AE; komplet mora imati zasebnu šifru i potvrđen spisak komponenti.
Šta omogućava enkoder?
Enkoder daje centrali povratnu informaciju o kretanju motora; konkretne funkcije zavise od izabrane kompatibilne centrale i podešavanja sistema.
Koje podatke treba poslati za proveru?
Dužinu i masu krila, fotografije kapije i šarki, željeni ugao otvaranja, podatke o temelju, drenaži i učestalosti rada.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 001FROG-AE; validirano instalaciono uputstvo je FA02027M04.
Problemi i rešenja za CAME FROG-AE podzemni motor sa enkoderom
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
