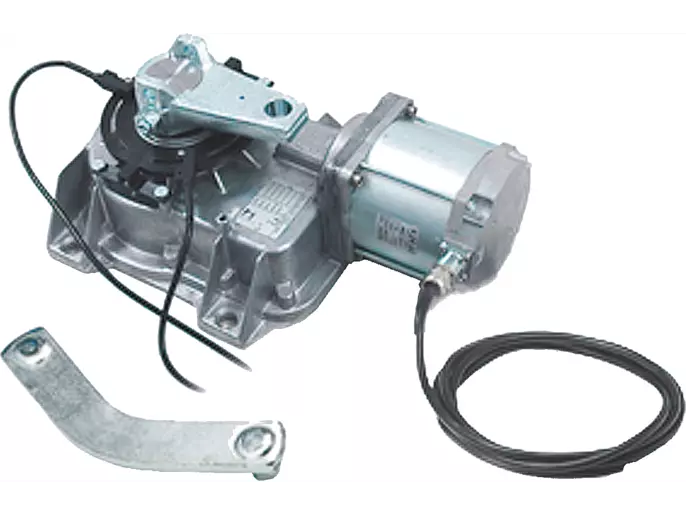

CAME FROG-A24 24 V podzemni motor
CAME FROG-A24 (001FROG-A24) je podzemni motor na 24 V DC za krilne kapije do 3,5 m i 400 kg po krilu. Ima 180 W, podesivo vreme manevra, režim za intenzivnu upotrebu i IP67 zaštitu; temeljna kutija i centrala nisu uključene uz pojedinačni motor.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME FROG-A24 24 V podzemni motor – opis proizvoda
CAME FROG-A24, šifra 001FROG-A24, je nepovratni podzemni motor na 24 V DC za automatizaciju krilnih kapija. Podzemna ugradnja čuva izgled kapije, a CAME navodi podesivo vreme manevra i pogodnost za intenzivnu upotrebu.
CAME FROG-A24 – 24 V podzemni motor
Aktuelna CAME model stranica navodi krilo dužine do 3,5 m i mase do 400 kg. Stvarna primena zavisi od konstrukcije kapije, stanja šarki, vetrovnog opterećenja, učestalosti rada, temelja, pravilno izvedene drenaže i podešavanja centrale.
Tehničke karakteristike
- napajanje motora: 24 V DC;
- snaga: 180 W;
- maksimalna apsorpcija: 15 A;
- vreme manevra 90°: podesivo;
- radni režim: intenzivna upotreba;
- stepen zaštite: IP67;
- radna temperatura: od -20 do +55 °C.
Centrala, temeljna kutija i dodatna oprema
Aktuelna CAME model stranica navodi centrale 801QA-0050 i 801QA-0060 za 24 V dvokrilne kapije. Temeljna kutija, centrala, uređaj za ručno otključavanje, baterije i ostala oprema ne podrazumevaju se kao deo pojedinačnog SKU 001FROG-A24; sadržaj ponude mora biti naveden stavku po stavku.
Montaža i servis u Beogradu i Srbiji
Pre poručivanja treba proveriti dužinu i masu svakog krila, stanje šarki, željeni ugao otvaranja, dimenzije temelja, drenažu i dostupno napajanje. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis. Ugradnju i završno bezbednosno ispitivanje treba da izvrši stručno lice prema zvaničnom CAME uputstvu FA02026M04.
Tehničke specifikacije za CAME FROG-A24 24 V podzemni motor
| Proizvođač | CAME |
|---|---|
| Model | FROG-A24 |
| SKU | 001FROG-A24 |
| Serija | FROG |
| Tip motora | Podzemni motor za krilnu kapiju |
| Napajanje motora | 24 V DC |
| Snaga | 180 W |
| Maksimalna apsorpcija | 15 A |
| Vreme manevra 90° | Podesivo |
| Radni režim | Intenzivna upotreba |
| Stepen zaštite | IP67 |
| Radna temperatura | -20 do +55 °C |
| Radne granice | Do 3,5 m / 400 kg po krilu |
| Enkoder | Ne; zasebna varijanta FROG-A24E |
| Kompatibilne centrale | 801QA-0050; 801QA-0060 |
| Temeljna kutija | Nije uključena uz pojedinačni SKU |
Uputstva i dokumentacija za CAME FROG-A24 24 V podzemni motor
Galerija i video – CAME FROG-A24 24 V podzemni motor
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME FROG-A24 24 V podzemni motor
Za kakvu kapiju je namenjen CAME FROG-A24?
Za podzemnu automatizaciju krilnih kapija do 3,5 m i 400 kg po krilu, uz proveru stvarnog opterećenja i konstrukcije.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 001FROG-A24.
Da li je FROG-A24 podzemni motor?
Da, motor se ugrađuje u odgovarajuću temeljnu kutiju ispod ose krila.
Na kom naponu radi?
Motor radi na 24 V DC.
Kolika je snaga motora?
Aktuelni CAME podatak je 180 W.
Kolika je maksimalna apsorpcija?
Aktuelni CAME podatak je najviše 15 A.
Koliko traje manevar od 90 stepeni?
Aktuelna CAME tabela navodi podesivo vreme; konkretna vrednost zavisi od centrale, podešavanja i uslova kapije.
Za kakav režim rada je namenjen?
CAME ga označava za intenzivnu upotrebu.
Koji je stepen zaštite?
IP67.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Da li FROG-A24 ima enkoder?
Ne treba ga mešati sa zasebnim modelom FROG-A24E sa enkoderom; za 001FROG-A24 enkoder nije naveden u modelskom opisu.
Koje centrale se koriste?
Aktuelna CAME model stranica navodi centrale 801QA-0050 i 801QA-0060 za 24 V dvokrilne kapije.
Da li je temeljna kutija uključena?
Ne treba je pretpostaviti kao uključenu uz pojedinačni SKU; kutija se potvrđuje kao posebna stavka ponude.
Da li radi tokom nestanka struje?
24 V sistem može biti projektovan sa rezervnim baterijama samo uz odgovarajuću centralu i opremu; baterije nisu deo pojedinačnog motora.
Da li se isporučuje kao komplet?
Ne za pojedinačni SKU 001FROG-A24; komplet mora imati zasebnu šifru i potvrđen spisak komponenti.
Koja je razlika između FROG-A24 i FROG-A24E?
FROG-A24E je zasebna varijanta sa enkoderom; izbor se radi prema centrali i zahtevu projekta.
Koje podatke treba poslati za proveru?
Dužinu i masu krila, fotografije kapije i šarki, željeni ugao otvaranja, podatke o temelju, drenaži i učestalosti rada.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 001FROG-A24; validirano instalaciono uputstvo je FA02026M04.
Problemi i rešenja za CAME FROG-A24 24 V podzemni motor
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
