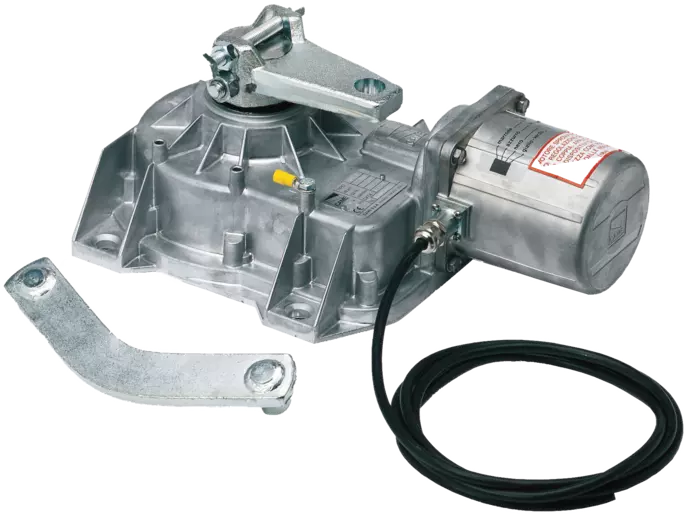

CAME FROG-A podzemni motor za krilnu kapiju

Name: CAME FROG-A 001FROG-A podzemni motor za krilnu kapiju
Brand: Came
SKU: 001FROG-A

CAME FROG-A 001FROG-A podzemni motor za krilnu kapiju – opis proizvoda

CAME FROG-A, šifra 001FROG-A, je nepovratni podzemni motor na 230 V AC za automatizaciju krilnih kapija. Podzemna ugradnja čuva izgled kapije, dok ugrađeni podesivi mehanički graničnik omogućava precizno podešavanje zatvaranja.

CAME FROG-A podzemni motor – radne granice

Aktuelna CAME tabela navodi do 3,5 m i 400 kg po krilu, do 2,5 m i 600 kg, odnosno do 2 m i 800 kg. Stvarna primena zavisi od konstrukcije kapije, stanja šarki, vetrovnog opterećenja, učestalosti rada, temelja i pravilno izvedene drenaže.

Tehničke karakteristike

napajanje motora: 230 V AC;
snaga: 460 W;
apsorpcija: 1,9 A;
vreme manevra 90°: 18 s;
radni ciklus: 30%;
do 11 ciklusa na sat;
stepen zaštite: IP67;
radna temperatura: od -20 do +55 °C;
termička zaštita motora: 150 °C.

Centrala, temeljna kutija i dodatna oprema

Aktuelna CAME model stranica navodi centralu 801QA-0110 za 230 V dvokrilne kapije. Temeljna kutija, centrala, uređaj za ručno otključavanje i ostala oprema ne podrazumevaju se kao deo pojedinačnog SKU 001FROG-A; sadržaj ponude mora biti naveden stavku po stavku.

Montaža i servis u Beogradu i Srbiji

Pre poručivanja treba proveriti dužinu i masu svakog krila, stanje šarki, željeni ugao otvaranja, dimenzije temelja, drenažu i dostupno napajanje. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis. Ugradnju, povezivanje na 230 V i završno bezbednosno ispitivanje treba da izvrši stručno lice prema zvaničnom CAME uputstvu FA02027M04.

Tehničke specifikacije za CAME FROG-A 001FROG-A podzemni motor za krilnu kapiju

Proizvođač	CAME
Model	FROG-A
SKU	001FROG-A
Serija	FROG
Tip motora	Podzemni motor za krilnu kapiju
Napajanje motora	230 V AC
Snaga	460 W
Apsorpcija	1,9 A
Vreme manevra 90°	18 s
Radni ciklus	30%
Ciklusi na sat	11
Stepen zaštite	IP67
Radna temperatura	-20 do +55 °C
Termička zaštita motora	150 °C
Radne granice	3,5 m / 400 kg; 2,5 m / 600 kg; 2 m / 800 kg
Enkoder	Ne
Preporučena centrala	801QA-0110
Temeljna kutija	Nije uključena uz pojedinačni SKU

Uputstva i dokumentacija za CAME FROG-A 001FROG-A podzemni motor za krilnu kapiju

FA02027M04

Galerija i video – CAME FROG-A 001FROG-A podzemni motor za krilnu kapiju

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za CAME FROG-A 001FROG-A podzemni motor za krilnu kapiju

Za kakvu kapiju je namenjen CAME FROG-A?

Za podzemnu automatizaciju krilnih kapija do 3,5 m i 400 kg po krilu, uz proveru stvarnog opterećenja i konstrukcije.

Koja je tačna šifra proizvoda?

Tačna CAME šifra je 001FROG-A.

Da li je FROG-A podzemni motor?

Da, motor se ugrađuje u odgovarajuću temeljnu kutiju ispod ose krila.

Na kom naponu radi?

Motor radi na 230 V AC.

Kolika je snaga motora?

Aktuelni CAME podatak je 460 W.

Kolika je apsorpcija?

Aktuelni CAME podatak je 1,9 A.

Koliko traje manevar od 90 stepeni?

CAME navodi 18 sekundi.

Koji je radni ciklus?

CAME navodi 30% i do 11 ciklusa na sat.

Koji je stepen zaštite?

IP67.

Koji je radni temperaturni opseg?

Od -20 do +55 °C.

Da li FROG-A ima enkoder?

Ne; varijanta FROG-AE je model sa enkoderom.

Koja centrala se koristi?

Aktuelna CAME model stranica navodi centralu 801QA-0110 za 230 V dvokrilne kapije.

Da li je temeljna kutija uključena?

Ne treba je pretpostaviti kao uključenu uz pojedinačni SKU; kutija se potvrđuje kao posebna stavka ponude.

Da li radi tokom nestanka struje?

Ne treba pretpostaviti rezervno napajanje za ovu 230 V verziju; način ručnog otključavanja i rezervno rešenje potvrđuju se projektom.

Da li se isporučuje kao komplet?

Ne za pojedinačni SKU 001FROG-A; komplet mora imati zasebnu šifru i potvrđen spisak komponenti.

Koje radne granice važe za kraća krila?

Do 600 kg na 2,5 m i do 800 kg na 2 m prema aktuelnoj CAME tabeli.

Koje podatke treba poslati za proveru?

Dužinu i masu krila, fotografije kapije i šarki, željeni ugao otvaranja, podatke o temelju, drenaži i učestalosti rada.

Gde je zvanično uputstvo?

Na CAME Docs stranici za 001FROG-A; validirano instalaciono uputstvo je FA02027M04.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za CAME FROG-A 001FROG-A podzemni motor za krilnu kapiju

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
