CAME FE4024 001FE4024 24 V motor za krilnu kapiju
CAME FE4024 (001FE4024) je 24 V FERNI motor sa zglobnom rukom, enkoderom i C merom do 380 mm, namenjen intenzivnom radu na krilnim kapijama sa velikim stubovima. Aktuelne radne granice idu do 4 m i 400 kg po krilu, odnosno do 800 kg kod krila dužine 2 m.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME FE4024 001FE4024 24 V motor za krilnu kapiju – opis proizvoda

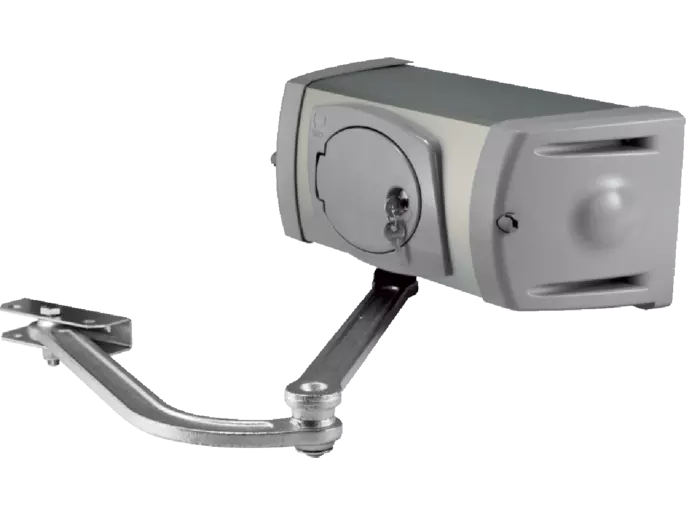

CAME FE4024, šifra 001FE4024, je nepovratni 24 V motor sa zglobnom prenosnom rukom za automatizaciju krilnih kapija. FERNI konstrukcija je namenjena velikim stubovima i položaju šarke sa C merom do 380 mm, dok 24 V pogon i enkoder omogućavaju kontrolisano kretanje i intenzivan rad.
CAME FE4024 motor za krilnu kapiju – radne granice
CAME navodi do 4 m i 400 kg po krilu. Kod kraćih krila dozvoljena masa raste: 450 kg na 3,5 m, 500 kg na 3 m, 600 kg na 2,5 m i do 800 kg na 2 m. Stvarna primena zavisi i od konstrukcije, vetrovnog opterećenja, položaja šarke i broja ciklusa.
Tehničke karakteristike
- napajanje motora: 24 V DC;
- snaga: 130 W;
- maksimalna struja: 7 A;
- vreme manevra 90°: podesivo;
- namena: intenzivan rad;
- sila: 360 N;
- stepen zaštite: IP44;
- radna temperatura: od -20 do +55 °C;
- maksimalni ugao otvaranja: 120°;
- kontrola kretanja pomoću enkodera.
Upravljačka centrala i provera sistema
Aktuelna CAME stranica kao rešenja za dvokrilne 24 V kapije navodi centrale 801QA-0050 i 801QA-0060. Tačan izbor zavisi od broja sigurnosnih ulaza, željenih funkcija, načina napajanja i kompletne instalacije. Rezervno napajanje ne treba pretpostavljati kao uključeno; potvrđuje se posebno u ponudi.
Montaža i servis u Beogradu i Srbiji
Pre poručivanja treba proveriti dužinu i masu svakog krila, širinu stuba, meru C, položaj ose šarke, željeni ugao otvaranja i izloženost vetru. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis. Za ugradnju i podešavanje koristi se zvanično CAME uputstvo FA01177M04, a radove na napajanju i završno bezbednosno ispitivanje treba da izvrši stručno lice.
Tehničke specifikacije za CAME FE4024 001FE4024 24 V motor za krilnu kapiju
| Proizvođač | CAME |
|---|---|
| Model | FE4024 |
| SKU | 001FE4024 |
| Tip motora | 24 V motor sa zglobnom rukom |
| Napajanje motora | 24 V DC |
| Snaga | 130 W |
| Maksimalna struja | 7 A |
| Vreme manevra 90° | Podesivo |
| Režim rada | Intenzivan rad |
| Sila | 360 N |
| Stepen zaštite | IP44 |
| Radna temperatura | -20 do +55 °C |
| C Max. | 380 mm |
| Radne granice | 4 m / 400 kg; kraća krila do 800 kg prema CAME tabeli |
| Enkoder | Da |
| Maksimalni ugao otvaranja | 120° |
| Preporučene centrale | 801QA-0050 / 801QA-0060 |
Uputstva i dokumentacija za CAME FE4024 001FE4024 24 V motor za krilnu kapiju
Galerija i video – CAME FE4024 001FE4024 24 V motor za krilnu kapiju
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME FE4024 001FE4024 24 V motor za krilnu kapiju
Za kakvu kapiju je namenjen CAME FE4024?
Za krilne kapije sa velikim stubovima i C merom do 380 mm, uz proveru geometrije šarke i stvarnog opterećenja.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 001FE4024.
Na kom naponu radi motor?
Motor radi na 24 V DC preko odgovarajuće upravljačke centrale.
Da li je FE4024 namenjen intenzivnom radu?
Da, aktuelni CAME tehnički podaci ga označavaju za intenzivan rad.
Koliko dugo krilo može da pokreće?
Do 4 m uz maksimalno 400 kg prema aktuelnoj CAME tabeli radnih granica.
Može li da pokreće teže krilo?
Da, kod kraćih krila: do 450 kg na 3,5 m, 500 kg na 3 m, 600 kg na 2,5 m i 800 kg na 2 m.
Kolika je snaga motora?
Nazivna snaga je 130 W.
Kolika je maksimalna struja?
Zvanični tehnički podatak je 7 A maksimalno.
Da li FE4024 ima enkoder?
Da, aktuelna CAME model stranica navodi enkoder.
Koliko traje manevar od 90 stepeni?
Vreme manevra je podesivo preko odgovarajuće centrale i konfiguracije.
Koji je stepen zaštite?
IP44.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Koliki je maksimalni ugao otvaranja?
Do 120°, ako geometrija ugradnje to dozvoljava.
Koje centrale CAME navodi za FE4024?
Aktuelna model stranica navodi 801QA-0050 i 801QA-0060 kao centrale za 24 V dvokrilne kapije.
Da li radi tokom nestanka struje?
24 V sistem može podržati rezervno napajanje kada je ono pravilno odabrano i ugrađeno; baterija se ne podrazumeva kao deo pojedinačnog motora.
Da li se isporučuje kao komplet?
Sadržaj kompleta nije potvrđen za pojedinačni SKU 001FE4024; ponuda mora navesti svaku uključenu komponentu.
Koje mere treba poslati za proveru?
Dužinu i masu svakog krila, širinu stuba, položaj ose šarke, meru C, željeni ugao otvaranja i fotografije kapije.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 001FE4024 i u zvaničnom PDF dokumentu FA01177M04.
Problemi i rešenja za CAME FE4024 001FE4024 24 V motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
