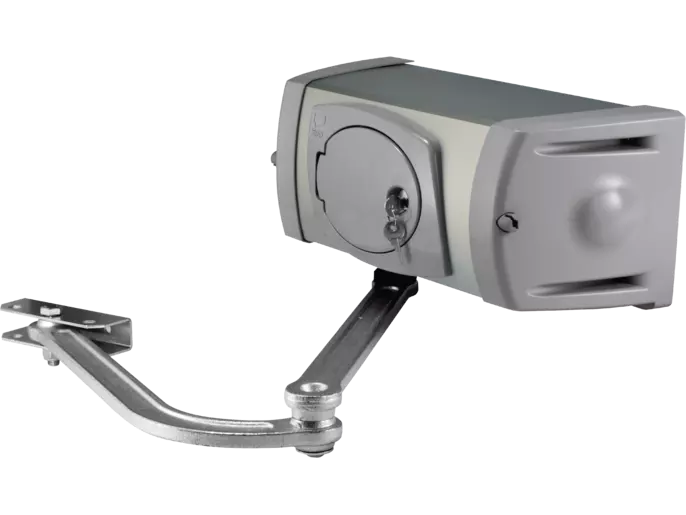

CAME FE40230V 001FE40230V brzi motor za krilnu kapiju
CAME FE40230V (001FE40230V) je brza 230 V verzija FERNI motora sa zglobnom rukom za krilne kapije i velike stubove, sa C merom do 380 mm. Otvara 90° za 18 sekundi, ima enkoder, snagu 150 W i zaštitu IP44, a radne granice zavise od kombinacije dužine i mase krila.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME FE40230V 001FE40230V brzi motor za krilnu kapiju – opis proizvoda
CAME FE40230V, šifra 001FE40230V, je brza nepovratna automatika sa zglobnom prenosnom rukom za krilne kapije. Namenjena je velikim stubovima i geometriji šarke sa C merom do 380 mm. U odnosu na standardni FE40230, verzija FE40230V skraćuje vreme manevra od 90° sa 34 na 18 sekundi, uz potvrđenu snagu od 150 W.
CAME FE40230V motor za krilnu kapiju – radne granice
Aktuelna CAME tabela navodi do 4 m i 400 kg po krilu. Kod kraćih krila dozvoljena masa raste: 450 kg na 3,5 m, 500 kg na 3 m, 600 kg na 2,5 m i do 800 kg na 2 m. Izbor zato mora da prati tačnu kombinaciju dužine, mase, konstrukcije, vetrovnog opterećenja i položaja šarke.
Tehničke karakteristike
- napajanje motora: 230 V AC, 50/60 Hz;
- snaga: 150 W;
- potrošnja struje: 1,3 A;
- vreme manevra 90°: 18 s;
- radni ciklus: 30%;
- sila: 320 N;
- stepen zaštite: IP44;
- radna temperatura: od -20 do +55 °C;
- maksimalni ugao otvaranja: 120°;
- kontrola kretanja pomoću enkodera.
Provera pre poručivanja
Za pravilan izbor potrebno je proveriti dimenzije stuba, meru C, položaj ose šarke, dužinu i masu svakog krila, površinu izloženu vetru, potreban broj ciklusa i sigurnosne uređaje. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis za Beograd i Srbiju.
Dokumentacija i bezbedna ugradnja
Za dimenzije, ožičenje i podešavanje koristi se zvanično CAME uputstvo FA01177M04, koje eksplicitno obuhvata FE40230V. Priključenje na mrežni napon i završno bezbednosno ispitivanje treba da izvrši stručno lice. Cena i sadržaj kompleta nisu navedeni bez potvrđenog aktuelnog komercijalnog izvora.
Tehničke specifikacije za CAME FE40230V 001FE40230V brzi motor za krilnu kapiju
| Proizvođač | CAME |
|---|---|
| Model | FE40230V |
| SKU | 001FE40230V |
| Verzija | Brza verzija sa zglobnom rukom |
| Napajanje | 230 V AC, 50/60 Hz |
| Snaga | 150 W |
| Vreme manevra 90° | 18 s |
| Radni ciklus | 30% |
| Sila | 320 N |
| Stepen zaštite | IP44 |
| Radna temperatura | -20 do +55 °C |
| C Max. | 380 mm |
| Radne granice | 4 m / 400 kg; kraća krila do 800 kg prema CAME tabeli |
| Enkoder | Da |
| Maksimalni ugao otvaranja | 120° |
Uputstva i dokumentacija za CAME FE40230V 001FE40230V brzi motor za krilnu kapiju
Galerija i video – CAME FE40230V 001FE40230V brzi motor za krilnu kapiju
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME FE40230V 001FE40230V brzi motor za krilnu kapiju
Za kakvu kapiju je namenjen CAME FE40230V?
Za krilne kapije sa velikim stubovima i C merom do 380 mm, uz proveru geometrije šarke i stvarnog opterećenja.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 001FE40230V.
Po čemu se FE40230V razlikuje od FE40230?
FE40230V je brza verzija: manevar od 90° traje 18 sekundi, dok standardni FE40230 prema istoj CAME tabeli traje 34 sekunde.
Koliko dugo krilo može da pokreće?
Do 4 m uz maksimalno 400 kg prema aktuelnoj CAME tabeli radnih granica.
Može li da pokreće teže krilo?
Da, kod kraćih krila: do 450 kg na 3,5 m, 500 kg na 3 m, 600 kg na 2,5 m i 800 kg na 2 m.
Na kom naponu radi?
Motor radi na 230 V AC, 50/60 Hz.
Kolika je snaga motora?
Nazivna snaga je 150 W.
Da li FE40230V ima enkoder?
Da, aktuelna CAME model stranica navodi enkoder.
Koliko traje manevar od 90 stepeni?
Zvanični tehnički podatak je 18 sekundi.
Koji je stepen zaštite?
IP44.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Koliki je maksimalni ugao otvaranja?
Do 120°, ako geometrija ugradnje to dozvoljava.
Da li je namenjen veoma intenzivnom radu?
Zvanični podatak za FE40230V je radni ciklus 30%; za veću frekvenciju prolaza treba proveriti drugu varijantu i celu konfiguraciju.
Da li se isporučuje kao komplet?
Sadržaj kompleta nije potvrđen za pojedinačni SKU 001FE40230V; ponuda mora navesti svaku uključenu komponentu.
Da li cena uključuje montažu?
Cena nije objavljena bez aktuelnog komercijalnog izvora; ponuda treba zasebno da potvrdi opremu, montažu i dodatne radove.
Koje mere treba poslati za proveru?
Dužinu i masu svakog krila, širinu stuba, položaj ose šarke, meru C, željeni ugao otvaranja i fotografije sa unutrašnje strane.
Ko treba da izvrši priključenje?
Stručno lice, jer uređaj radi na mrežnom naponu i zahteva pravilnu zaštitu, uzemljenje i završno ispitivanje.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 001FE40230V i u zvaničnom PDF dokumentu FA01177M04.
Problemi i rešenja za CAME FE40230V 001FE40230V brzi motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
