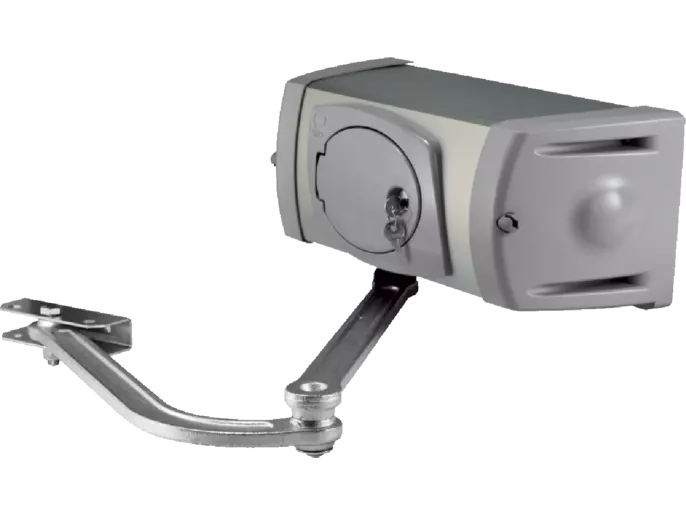

CAME FE40230 001FE40230 motor za krilnu kapiju
CAME FE40230 (001FE40230) je nadzemni motor sa zglobnom rukom za krilne kapije i velike stubove, sa C merom do 380 mm. Radi na 230 V AC, ima enkoder, snagu 140 W, zaštitu IP44 i namenjen je krilima do 4 m i 400 kg, odnosno kraćim krilima veće mase prema zvaničnoj CAME tabeli radnih granica.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME FE40230 001FE40230 motor za krilnu kapiju – opis proizvoda
CAME FE40230, šifra 001FE40230, je nepovratni elektromehanički motor sa zglobnom prenosnom rukom za automatizaciju krilnih kapija. FERNI konstrukcija je namenjena situacijama u kojima široki stub ili nepovoljna geometrija šarke zahtevaju C meru do 380 mm.
Gde se FE40230 koristi
Model je predviđen za jedno krilo do 4 m i 400 kg. Nosivost zavisi od dužine krila: CAME navodi 450 kg na 3,5 m, 500 kg na 3 m, 600 kg na 2,5 m i do 800 kg na 2 m. Zato motor ne treba birati samo prema jednoj maksimalnoj vrednosti, već prema tačnoj kombinaciji dužine, mase, konstrukcije, vetrovnog opterećenja i geometrije šarke.
Ključne tehničke karakteristike
- napajanje motora: 230 V AC, 50/60 Hz;
- snaga: 140 W;
- potrošnja struje: 1,2 A;
- vreme otvaranja 90°: 34 s;
- radni ciklus: 30%;
- sila: 540 N;
- stepen zaštite: IP44;
- radna temperatura: od -20 do +55 °C;
- maksimalni ugao otvaranja: 120°;
- kontrola kretanja pomoću enkodera.
Zašto je važna stručna provera
Na stvarni izbor utiču položaj šarke, dimenzije stuba, krutost i površina krila, izloženost vetru, broj dnevnih ciklusa, mehanički graničnici i potrebni sigurnosni uređaji. Pre poručivanja Dracom može proveriti meru C, dužinu i masu svakog krila i predložiti odgovarajuću upravljačku centralu, fotoćelije, signalizaciju i način ručnog otključavanja.
Dokumentacija i servis
Za tačne mere ugradnje, ožičenje i bezbednosna podešavanja koristi se zvanično CAME uputstvo FA01177M04. Montažu, priključenje na mrežni napon i završno ispitivanje treba da izvrši stručno lice. Cena i sadržaj kompleta nisu navedeni bez potvrđenog aktuelnog komercijalnog izvora.
Tehničke specifikacije za CAME FE40230 001FE40230 motor za krilnu kapiju
| Proizvođač | CAME |
|---|---|
| Model | FE40230 |
| SKU | 001FE40230 |
| Tip motora | Nadzemni nepovratni motor sa zglobnom rukom |
| Napajanje | 230 V AC, 50/60 Hz |
| Snaga | 140 W |
| Vreme manevra 90° | 34 s |
| Radni ciklus | 30% |
| Sila | 540 N |
| Stepen zaštite | IP44 |
| Radna temperatura | -20 do +55 °C |
| C Max. | 380 mm |
| Radne granice | 4 m / 400 kg; kraća krila do 800 kg prema CAME tabeli |
| Enkoder | Da |
| Maksimalni ugao otvaranja | 120° |
Uputstva i dokumentacija za CAME FE40230 001FE40230 motor za krilnu kapiju
Galerija i video – CAME FE40230 001FE40230 motor za krilnu kapiju
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME FE40230 001FE40230 motor za krilnu kapiju
Za kakvu kapiju je namenjen CAME FE40230?
Za krilne kapije sa širokim stubovima i C merom do 380 mm, uz proveru stvarne geometrije šarke i krila.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 001FE40230.
Koliko dugo krilo može da pokreće?
Do 4 m uz maksimalno 400 kg prema aktuelnoj CAME tabeli radnih granica.
Može li da pokreće krilo teže od 400 kg?
Može kod kraćih krila: do 450 kg na 3,5 m, 500 kg na 3 m, 600 kg na 2,5 m i 800 kg na 2 m, uz stručnu proveru cele kapije.
Na kom naponu radi?
Motor radi na 230 V AC, 50/60 Hz.
Kolika je snaga motora?
Nazivna snaga je 140 W.
Da li FE40230 ima enkoder?
Da, zvanična CAME stranica navodi kontrolu kretanja pomoću enkodera.
Koliko traje manevar od 90 stepeni?
Zvanični tehnički podatak je 34 sekunde.
Koji je stepen zaštite?
IP44.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Koliki je maksimalni ugao otvaranja?
Do 120°, pod uslovom da geometrija ugradnje to dozvoljava.
Da li je pogodan za veoma intenzivan rad?
Zvanični podatak za ovaj 230 V model je radni ciklus 30%; za veću frekvenciju prolaza treba proveriti drugu varijantu i kompletnu konfiguraciju.
Da li se isporučuje kao komplet?
Sadržaj kompleta nije potvrđen za ovaj pojedinačni SKU i ne treba ga pretpostavljati; ponuda mora navesti svaku uključenu komponentu.
Da li cena uključuje montažu?
Cena nije objavljena bez aktuelnog komercijalnog izvora; ponuda treba odvojeno da potvrdi opremu, montažu i dodatne radove.
Koje mere treba poslati za proveru?
Dužinu i masu svakog krila, širinu stuba, položaj ose šarke, meru C, željeni ugao otvaranja i fotografije kapije sa unutrašnje strane.
Ko treba da izvrši priključenje?
Stručno lice, jer uređaj koristi mrežno napajanje i zahteva pravilno uzemljenje, zaštitu, sigurnosne uređaje i završno ispitivanje.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 001FE40230 i u zvaničnom dokumentu FA01177M04.
Može li postojeća FERNI instalacija da se zameni bez merenja?
Ne treba pretpostaviti direktnu zamenu. Potrebno je proveriti postojeću ruku, nosače, centralu, graničnike, kablove i geometriju.
Problemi i rešenja za CAME FE40230 001FE40230 motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
