CAME DOC-LN 001DOC-LN – crni aluminijumski stubić 500 mm
Cena na upit

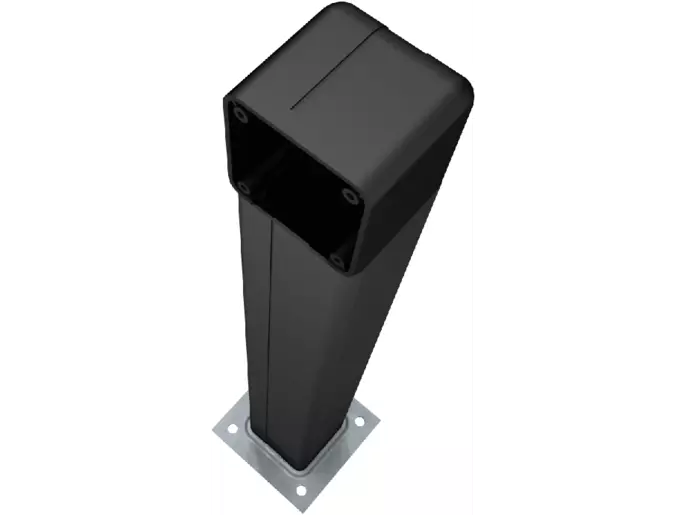

CAME DOC-LN (001DOC-LN) je crno anodizovani aluminijumski podni stubić, visine 500 mm, za montažu odgovarajućeg kontrolnog ili bezbednosnog uređaja.
CAME DOC-LN 001DOC-LN – crni aluminijumski stubić 500 mm – opis proizvoda
CAME DOC-LN crni aluminijumski stubić za kontrolne i bezbednosne uređaje
CAME DOC-LN, kataloška šifra 001DOC-LN, jeste crno anodizovani aluminijumski podni stubić visine 500 mm. Namenjen je montaži odgovarajućeg kućišta kontrolnog ili bezbednosnog uređaja na jednoj strani stuba.
Potvrđene karakteristike
- crno anodizovana aluminijumska izvedba;
- ukupna visina 500 mm;
- rastojanje X za DOC-L/DOC-LN: 458 mm;
- pričvrsna ploča 120 × 120 mm i osnova stuba 70 × 70 mm prema zvaničnom crtežu;
- podna montaža na betoniranu i potpuno nivelisanu pričvrsnu ploču;
- predviđen prolaz kablova kroz rebrastu cev;
- četiri samorezna vijka UNI 6949 6,3 × 25 za spoj osnove i stuba.
Namena i izbor uređaja
DOC-LN je mehanički nosač, a ne elektronski uređaj. Tačan izbor kućišta i uređaja zavisi od projekta. Zvanično uputstvo prikazuje više porodica kontrolnih i bezbednosnih dodataka, pa nije izmišljena univerzalna kompatibilnost niti sadržaj pakovanja uređaja.
Ugradnja
Za montažu se priprema oplata veća od pričvrsne ploče, provlači rebrasta cev i betoniraju sidra. Uputstvo traži najmanje 24 sata očvršćavanja, čistu i potpuno nivelisanu ploču, zatim montažu stuba, osnove i izabranog kućišta odgovarajućim vijcima. Ugradnju treba da izvede kvalifikovana osoba.
Provera i podrška
Pošaljite oznaku uređaja koji treba postaviti, vrstu podloge, željenu stranu montaže i fotografije lokacije. Dracom proverava stub, kućište, način postavljanja i potrebnu dodatnu opremu za Beograd i Srbiju.
Tehničke specifikacije za CAME DOC-LN 001DOC-LN – crni aluminijumski stubić 500 mm
| Model | DOC-LN |
|---|---|
| SKU | 001DOC-LN |
| Proizvođač | CAME |
| Serija | DOC |
| Tip | Podni stubić za kućište uređaja |
| Namena | Kontrolni i bezbednosni uređaji |
| Visina | 500 mm |
| Mera X | 458 mm |
| Pričvrsna ploča | 120 × 120 mm |
| Osnova stuba | 70 × 70 mm |
| Materijal | Anodizovani aluminijum |
| Završna obrada | Crno anodizovana |
| Montaža | Podna, na betoniranu pričvrsnu ploču |
| Prolaz kablova | Rebrasta cev kroz pričvrsnu ploču |
| Očvršćavanje betona | Najmanje 24 sata |
| Vijak osnova–stubić | UNI 6949 6,3 × 25 |
| Vijak sidro–osnova | UNI 5739 M8 × 18 |
| Vijak kućišta | UNI 6954 3,9 × 25 |
| Uputstvo | FA00591M4C |
| Datum uputstva | 03/2017 |
Uputstva i dokumentacija za CAME DOC-LN 001DOC-LN – crni aluminijumski stubić 500 mm
Galerija i video – CAME DOC-LN 001DOC-LN – crni aluminijumski stubić 500 mm
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME DOC-LN 001DOC-LN – crni aluminijumski stubić 500 mm
Šta je CAME DOC-LN?
To je crni aluminijumski podni stubić za montažu odgovarajućeg kućišta kontrolnog ili bezbednosnog uređaja.
Koja je tačna kataloška šifra?
Tačna CAME šifra modela DOC-LN je 001DOC-LN.
Kolika je visina stubića?
Zvanična stranica i uputstvo navode 500 mm, odnosno 0,5 m.
Od kog materijala je napravljen?
Napravljen je od anodizovanog aluminijuma.
Kakva je završna obrada?
DOC-LN ima crnu anodizovanu završnu obradu.
Šta predstavlja mera X?
Za DOC-L i DOC-LN zvanični crtež navodi X = 458 mm.
Koje su mere pričvrsne ploče?
Zvanični crtež prikazuje 120 × 120 mm.
Koje su mere osnove stuba?
Zvanični crtež prikazuje osnovu 70 × 70 mm.
Da li je DOC-LN elektronski uređaj?
Ne. To je pasivni mehanički stubić i nosač kućišta uređaja.
Da li je uređaj uključen u isporuku?
Nije potvrđen kao deo isporuke i ne treba ga podrazumevati; bira se zasebno.
Kako se stubić montira?
Montira se na pripremljenu, betoniranu i potpuno nivelisanu pričvrsnu ploču.
Koliko beton treba da očvršćava?
Zvanično uputstvo traži najmanje 24 sata.
Kako se provode kablovi?
Kablovi se provlače kroz rebrastu cev koja prolazi kroz otvor u pričvrsnoj ploči.
Kako se stubić spaja sa osnovom?
Spaja se sa četiri samorezna vijka iz opreme.
Koja je oznaka vijka osnova–stubić?
Uputstvo navodi UNI 6949, 6,3 × 25.
Koja je oznaka vijka sidro–osnova?
Uputstvo navodi UNI 5739 M8 × 18.
Koja je oznaka vijka za kućište?
Uputstvo navodi UNI 6954, 3,9 × 25.
Da li je DOC-L isti proizvod?
Ne. DOC-L je zasebna prirodno anodizovana varijanta sa sopstvenom kataloškom šifrom.
Ko treba da izvede montažu?
Kvalifikovana osoba koja može pravilno pripremiti temelj, provesti kablove i proveriti nivelaciju.
Kako proveriti da li odgovara konkretnom uređaju?
Pošaljite tačnu oznaku uređaja, stranu montaže, vrstu podloge i fotografije; Dracom proverava stub, kućište i potrebne dodatke.
