CAME DLX30SEP 806TF-0100 – nadgradne CXN BUS fotoćelije 30 m

CAME DLX30SEP 806TF-0100 – nadgradne CXN BUS fotoćelije 30 m – opis proizvoda

CAME DLX30SEP nadgradne CXN BUS fotoćelije dometa 30 m

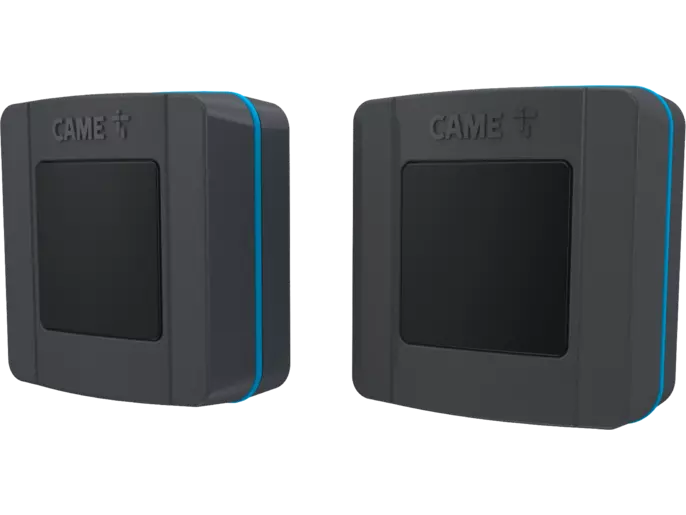

CAME DLX30SEP, kataloška šifra 806TF-0100, predstavlja par nadgradnih sinhronizovanih infracrvenih fotoćelija sa CXN BUS povezivanjem. Maksimalni domet je 30 m, a preko TX DIP prekidača bira se 10 ili 30 m.

Potvrđene karakteristike

• par nadgradnih TX i RX infracrvenih fotoćelija;
• CXN BUS povezivanje i snaga 0,29 W;
• podesivi domet 10 ili 30 m;
• adresiranje najviše osam parova pomoću DIP 1, 2 i 3;
• stepen zaštite IP54 i rad od -20 do +55 °C;
• PA66 materijal i tačne dimenzije 70 × 73 × 30 mm.

Nadgradna montaža i CXN BUS

DLX30SEP je namenjen nadgradnoj montaži. Tačna CAME dimenziona ilustracija za SKU 806TF-0100 potvrđuje širinu 70 mm, visinu 73 mm i dubinu 30 mm. Uputstvo preporučuje kabl FROR 2 × 0,5 mm²; konačan izbor kabla i trase mora se proveriti prema centrali i uslovima instalacije.

Podešavanje i provera

Na TX jedinici DIP 4 bira domet: OFF za 10 m, ON za 30 m. Na RX jedinici DIP 4 uključuje režim poravnanja i provere BUS komunikacije, a posle provere vraća se na OFF. Svaki par dobija zasebnu adresu preko DIP 1, 2 i 3.

Ugradnja i bezbednost

Fotoćelije su deo bezbednosnog sistema i ne zamenjuju procenu rizika i druge potrebne zaštitne uređaje. Montažu, ožičenje, adresiranje, poravnanje i završni test treba da izvede kvalifikovana osoba uz isključeno napajanje.

Provera i podrška

Pošaljite oznaku CAME centrale, razmak i fotografije mesta ugradnje. Dracom proverava izbor, povezivanje, montažu i servis u Beogradu i Srbiji.
