CAME BY-3500T 001BY-3500T motor za kliznu kapiju
CAME BY-3500T (001BY-3500T) je trofazni 400 V AC motor za industrijske klizne kapije do 3500 kg. Snaga 1000 W, brzina 10,5 m/min, IP54 i do 8 ciklusa na sat. Operativna tabela navodi do 17 m dužine krila; za granične projekte obavezna je tehnička provera.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME BY-3500T 001BY-3500T motor za kliznu kapiju – opis proizvoda
CAME BY-3500T (001BY-3500T) je trofazna automatika za industrijske klizne kapije mase do 3500 kg. Model radi na 400 V AC, ima motor snage 1000 W, mehaničke graničnike i namenjen je projektima kod kojih se izbor pogona mora potvrditi prema stvarnoj masi, dužini, geometriji i broju ciklusa.
Zvanična CAME operativna tabela navodi maksimalnu dužinu krila 17 m, dok zbirni prikaz iste serije navodi 23 m. Zato se 17 m koristi kao konzervativni operativni limit, a svaka duža ili granična kapija zahteva tehničku proveru pre ponude.

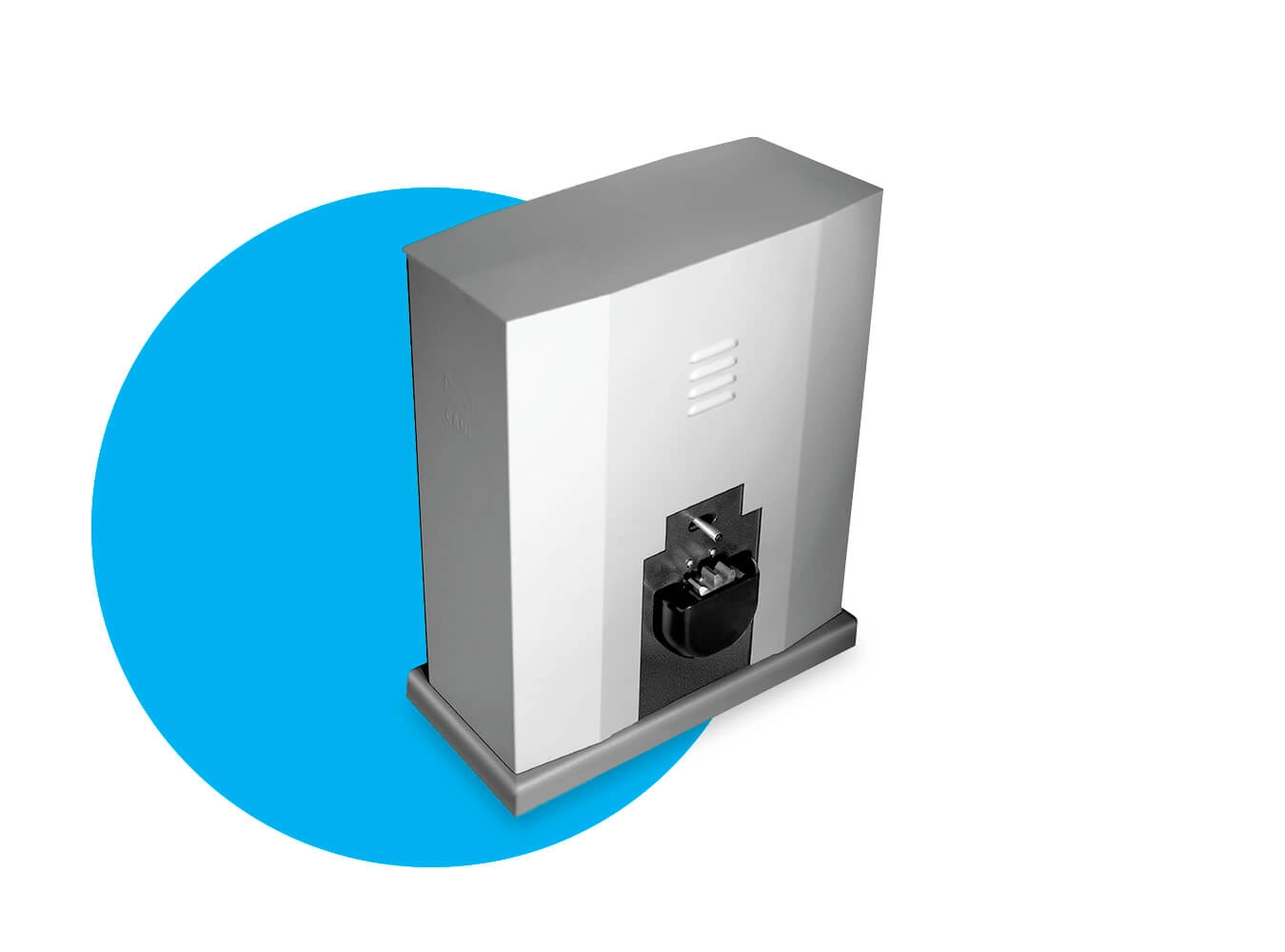

CAME BY-3500T motor za industrijsku kliznu kapiju

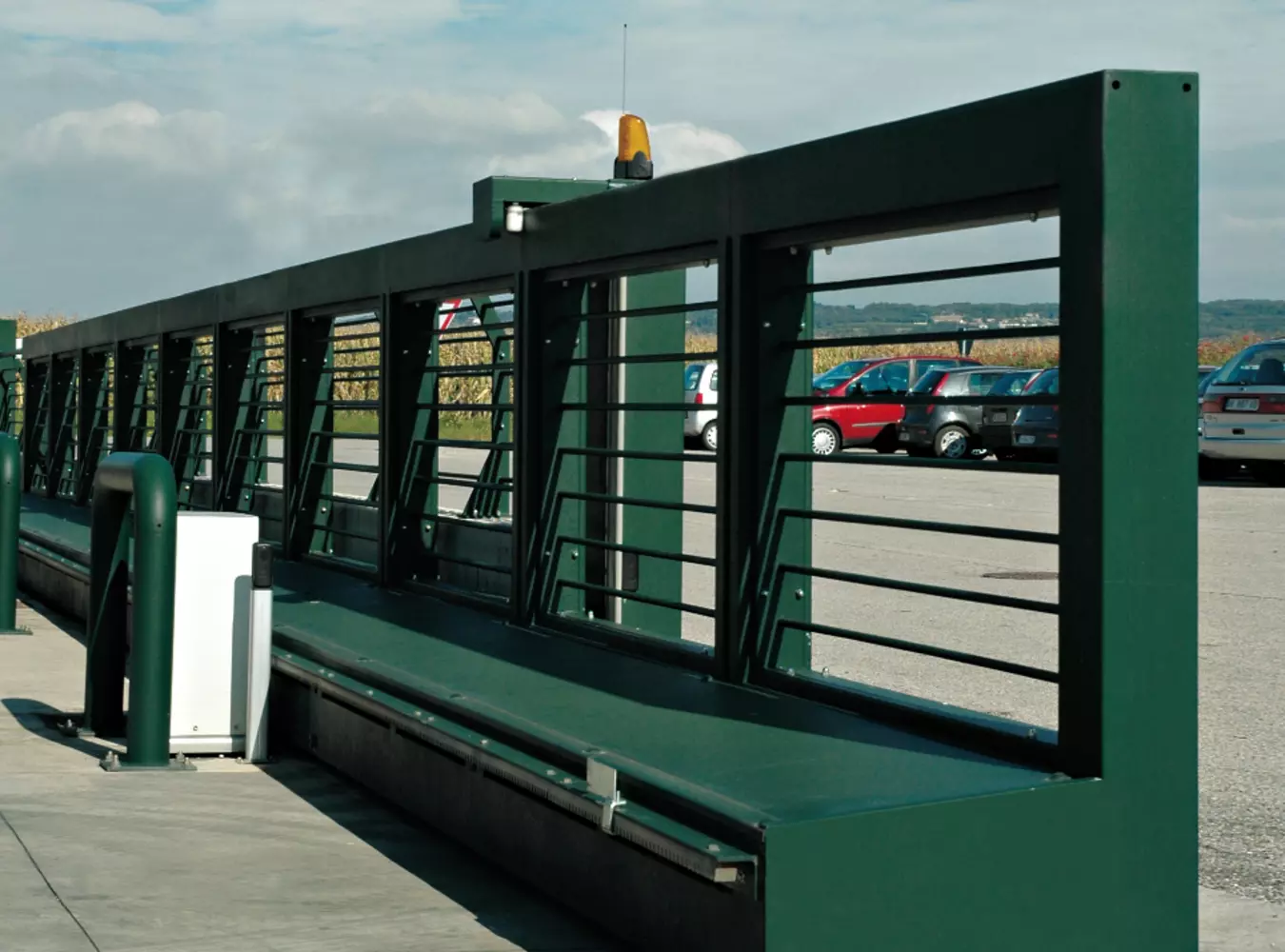

BY-3500T je namenjen industrijskim kompleksima, logističkim centrima, magacinima i drugim objektima sa veoma teškim kliznim kapijama. Trofazni pogon pruža snažan start, dok samodijagnostika bezbednosnih uređaja i mogućnost upravljanja ulaznim osvetljenjem olakšavaju projektovanje kompletnog sistema.
Potvrđene tehničke karakteristike
| Karakteristika | Vrednost |
|---|---|
| Model / šifra | BY-3500T / 001BY-3500T |
| Maksimalna masa krila | 3500 kg |
| Maksimalna dužina krila | 17 m prema operativnoj tabeli; 23 m u zbirnom prikazu serije |
| Napajanje i napajanje motora | 400 V AC, trofazno |
| Snaga | 1000 W |
| Brzina manevrisanja | 10,5 m/min |
| Broj ciklusa | 8 ciklusa na sat |
| Sila potiska | 3500 N |
| Stepen zaštite | IP54 |
| Kontrolna tabla | ZT6N, prema zvaničnom instalacionom uputstvu |
Šta je potrebno proveriti pre kupovine
Maksimalna masa i maksimalna dužina ne treba automatski posmatrati kao vrednosti koje važe istovremeno. Za pravilan izbor potrebni su tačne mere i masa krila, stanje i geometrija vođice, nagib, očekivani broj otvaranja, dostupno trofazno napajanje i plan bezbednosnih uređaja.
Pocinkovana čelična zupčasta letva 009CGZ6, modul 6 i preseka 30 × 30 mm, navedena je kao pripadajuća oprema, ali se ne smatra delom isporuke bez potvrđene komercijalne ponude.
Prodaja, montaža i servis
Dracom radi tehničku proveru, prodaju, montažu i servis automatike za klizne kapije u Beogradu i Srbiji. Pošaljite fotografije lokacije, mere krila, procenjenu masu, broj dnevnih ciklusa i podatak o napajanju da bismo proverili da li je CAME BY-3500T odgovarajući izbor.
Tehničke specifikacije za CAME BY-3500T 001BY-3500T motor za kliznu kapiju
| Proizvođač | CAME |
|---|---|
| Model | BY-3500T |
| Šifra proizvoda | 001BY-3500T |
| Maksimalna masa krila | 3500 kg |
| Maksimalna dužina krila | 17 m operativni limit; 23 m zbirni prikaz proizvođača |
| Napajanje | 400 V AC trofazno |
| Snaga motora | 1000 W |
| Brzina manevrisanja | 10,5 m/min |
| Broj ciklusa | 8 ciklusa/sat |
| Sila potiska | 3500 N |
| Stepen zaštite | IP54 |
| Kontrolna tabla | ZT6N |
Uputstva i dokumentacija za CAME BY-3500T 001BY-3500T motor za kliznu kapiju
Galerija i video – CAME BY-3500T 001BY-3500T motor za kliznu kapiju
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME BY-3500T 001BY-3500T motor za kliznu kapiju
Koliko teška kapija može da radi sa CAME BY-3500T motorom?
BY-3500T podržava klizne kapije teške do 3500 kg — najveći kapacitet u CAME programu za klizne kapije.
Da li je BY-3500T motor trofazni?
Da, BY-3500T zahteva trofazno napajanje 230-400V AC, za razliku od lakših CAME modela (BX, BXV, BK) koji rade na jednofaznom napajanju.
Koja je maksimalna dužina kapije za BY-3500T?
Prema tehničkoj tabeli proizvođača, operativni limit je 17 m, dok se u opštem prikazu proizvoda navodi vrednost do 23 m. Za tačnu procenu za konkretan projekat obratite se Dracom timu.
Koja kontrolna tabla se koristi uz BY-3500T?
BY-3500T koristi kontrolnu tablu ZT6N.
Za koje objekte je BY-3500T namenjen?
Za industrijske komplekse, logističke centre, luke i teretne terminale — objekte sa najtežim kapijama i intenzivnim korišćenjem.
Koliko ciklusa na sat podnosi BY-3500T?
Motor je predviđen za do 8 ciklusa na sat prema zvaničnoj specifikaciji proizvođača.
Da li BY-3500T ima ugrađene sigurnosne funkcije?
Da, motor ima samodijagnostikujuće sigurnosne uređaje i podršku za upravljanje osvetljenjem ulaza.
Kako se bira tačna varijanta CAME BY-3500T?
Izbor se radi prema tačnom modelu, dimenzijama, opterećenju, intenzitetu rada i uslovima ugradnje; naziv porodice BY-3500T sam po sebi nije dovoljan.
Da li deklarisana maksimalna dimenzija i maksimalno opterećenje važe istovremeno?
Ne treba pretpostaviti da važe istovremeno. Merodavna je model-specifična tabela radnih granica i odnos dimenzije, mase, geometrije i uslova rada.
Koji podaci su potrebni za ponudu za motor za industrijske klizne kapije?
Potrebni su fotografije mesta ugradnje, tačne mere, opis postojećeg sistema, očekivani broj ciklusa ili korisnika, napajanje i željeni način upravljanja.
Da li je moguća ugradnja bez pregleda lokacije?
Konačna potvrda kompatibilnosti nije pouzdana bez pregleda ili potpunog seta mera i fotografija. Ponuda bez tih podataka mora biti označena kao uslovna.
Da li su dodatna oprema i bezbednosni uređaji uključeni?
Samo stavke izričito navedene u potvrđenom sadržaju kompleta smatraju se uključenim. Fotocelije, nosači, baterije, moduli i upravljanje ne smeju se podrazumevati.
Šta uraditi ako sistem prestane da radi?
Prekinite dalje pokušaje ako postoji opasnost, zabeležite simptome i stanje indikatora, fotografišite oznaku modela i kontaktirajte servis. Ne otvarajte kućište pod naponom.
Kako se postupa posle nestanka električne energije?
Postupak zavisi od tačne varijante, centrale, baterijskog modula i mehanizma za ručno oslobađanje. Koristite isključivo postupak iz tačnog uputstva za ugrađeni model.
Koliko često je potrebno održavanje?
Interval se određuje prema uputstvu, intenzitetu rada i uslovima okoline. Evidencija ciklusa, pregleda, čišćenja, zazora i bezbednosnih testova treba da bude deo servisnog kartona.
Da li korisnik sme sam da podešava silu, brzinu ili bezbednosne funkcije?
Ne. Podešavanja koja utiču na silu, detekciju prepreke i bezbednosne ulaze treba da obavi stručno lice uz završna merenja i funkcionalne testove.
Kako se proverava kompatibilnost rezervnog dela?
Po punoj šifri uređaja, reviziji elektronike, serijskom broju, naponu i listi kompatibilnosti proizvođača; vizuelna sličnost ili isti naziv porodice nisu dovoljan dokaz.
Da li je dostupno daljinsko upravljanje ili povezivanje sa aplikacijom?
Zavisi od tačne centrale, interfejsa i ugrađenog gateway-a. Funkciju treba potvrditi po šifri svake komponente, ne samo po nazivu porodice proizvoda.
Da li Dracom radi prodaju, montažu i servis u Srbiji?
Za proveru kompatibilnosti, ponudu, montažu i servis pošaljite podatke o lokaciji i tačnom modelu Dracomu; obuhvat i rok se potvrđuju nakon tehničke procene.
Problemi i rešenja za CAME BY-3500T 001BY-3500T motor za kliznu kapiju
Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Motor radi, ali se kapija ne pomera
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
