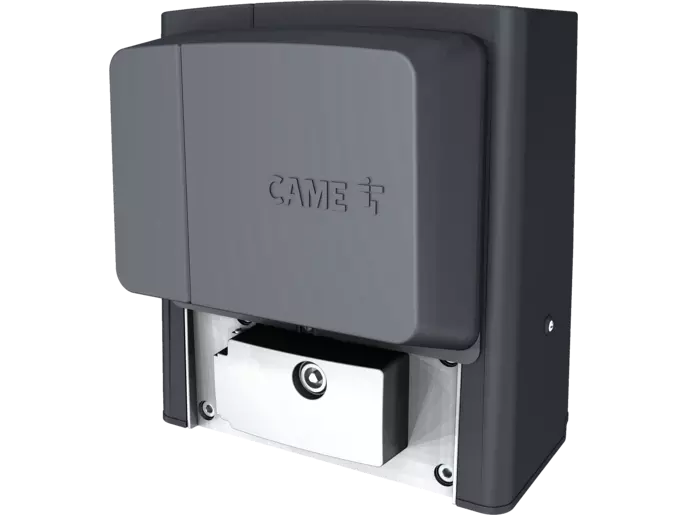

CAME BX704AGS 801MS-0020 – motor za kliznu kapiju

Name: CAME BX704AGS 801MS-0020 – motor za kliznu kapiju do 400 kg
Brand: Came
SKU: 801MS-0020

CAME BX704AGS 801MS-0020 – motor za kliznu kapiju do 400 kg – opis proizvoda

CAME BX704AGS motor za kliznu kapiju do 400 kg

CAME BX704AGS, kataloška šifra 801MS-0020, aktuelna je automatika sa motorom od 230 V za rezidencijalne klizne kapije mase do 400 kg i dužine krila do 14 m. U kućištu su upravljačka ploča sa programskim displejem, ugrađeno radio dekodiranje, upravljanje kretanjem i detekcija prepreke, uz mehaničke graničnike.

Kontrolisano kretanje i povezivanje

Enkoder prati kretanje kapije, dok aktuelna CAME stranica potvrđuje podršku za CAME Connect i mogućnost ugradnje RIO System 2.0 modula 806SS-0040. Kompatibilnost dodatnih modula i sigurnosnih uređaja proverava se prema konkretnoj konfiguraciji sistema.

Potvrđene tehničke karakteristike

maksimalna masa krila 400 kg i dužina do 14 m;
napajanje i motor 230 V AC, snaga 320 W i apsorpcija 1,5 A;
potisak 600 N i maksimalna brzina kretanja 10,5 m/min;
17 ciklusa na sat i do 6 uzastopnih ciklusa u referentnim uslovima;
IP44, zupčanik modul 4, mehanički graničnici i ZBX7N upravljačka ploča;
RAL 7024 kućište i masa uređaja 15 kg.

Izbor motora prema stvarnoj kapiji

Granice od 400 kg i 14 m nisu jedini kriterijumi. Potrebno je proveriti stanje vođice, lakoću ručnog kretanja, trenje, nagib, vetar, broj dnevnih ciklusa, položaj zupčaste letve, napajanje i potrebne sigurnosne uređaje. Dracom radi proveru, isporuku, stručnu montažu i servis u Beogradu i Srbiji.

Tehničke specifikacije za CAME BX704AGS 801MS-0020 – motor za kliznu kapiju do 400 kg

Proizvođač	CAME
Model	BX704AGS
SKU	801MS-0020
Serija	BX
Tip proizvoda	Automatika sa motorom za kliznu kapiju
Mrežno napajanje	230 V AC, 50/60 Hz
Napajanje motora	230 V AC
Snaga	320 W
Apsorpcija	1,5 A
Maksimalna masa kapije	400 kg
Maksimalna dužina kapije	14 m
Brzina manevra	10,5 m/min
Potisak	600 N
Ciklusi na sat	17
Stepen zaštite	IP44
Modul zupčanika	4
Krajnji prekidači	Mehanički
Upravljačka ploča	ZBX7N
Povezivanje	CAME Connect
Masa uređaja	15 kg

Uputstva i dokumentacija za CAME BX704AGS 801MS-0020 – motor za kliznu kapiju do 400 kg

CAME BX704AGS uputstvo za instalaciju (EN)

Galerija i video – CAME BX704AGS 801MS-0020 – motor za kliznu kapiju do 400 kg

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za CAME BX704AGS 801MS-0020 – motor za kliznu kapiju do 400 kg

Šta je CAME BX704AGS?

CAME BX704AGS je automatika sa motorom od 230 V, ugrađenom upravljačkom pločom i enkoderskom kontrolom za rezidencijalne klizne kapije.

Koja je tačna kataloška šifra?

Tačna CAME šifra modela BX704AGS je 801MS-0020.

Za koju masu kapije je namenjen?

Aktuelna CAME modelska stranica i uputstvo FA02214-EN navode klizne kapije do 400 kg.

Kolika može biti dužina krila?

Potvrđena maksimalna dužina krila je 14 m, uz obaveznu proveru stvarnih uslova rada.

Na kom naponu radi?

Napajanje i napajanje motora su 230 V AC, 50/60 Hz.

Kolika je snaga motora?

Za BX704AGS uputstvo navodi snagu od 320 W.

Kolika je apsorpcija struje?

Potvrđena apsorpcija je 1,5 A.

Koliki je potisak?

Potvrđen potisak modela BX704AGS je 600 N.

Kolika je brzina kretanja?

Maksimalna radna brzina navedena u uputstvu iznosi 10,5 m/min.

Koliki je radni ciklus?

U referentnim uslovima dokumentovano je 17 ciklusa na sat i do 6 uzastopnih ciklusa.

Koji je stepen zaštite?

Uputstvo FA02214-EN navodi stepen zaštite IP44.

Koji tip graničnika koristi?

BX704AGS koristi mehaničke graničnike hoda.

Koja je upravljačka ploča ugrađena?

Potvrđena ugrađena upravljačka ploča je ZBX7N sa programskim displejem.

Da li ima enkoder?

Da. Aktuelna CAME stranica označava model kao automatiku sa enkoderom za praćenje kretanja i detekciju prepreke.

Koji modul zupčanika koristi?

Potvrđen je zupčanik modula 4.

Koje je boje kućište?

Uputstvo navodi boju RAL 7024.

Kolika je masa uređaja?

Uputstvo FA02214-EN navodi masu od 15 kg.

Da li podržava CAME Connect?

Da. Aktuelna modelska stranica potvrđuje CAME Connect; potreban gateway ili lokalni CAME KEY i odgovarajuća konfiguracija nisu automatski deo samog motora.

Da li je ovo komplet za kapiju?

Ne. Šifra 801MS-0020 označava tačnu automatiku; sadržaj kompleta nije izmišljen niti prenet sa odvojenih CAME kitova.

Kako proveriti da li odgovara mojoj kapiji?

Pošaljite masu i dužinu krila, fotografije vođice i zupčaste letve, podatke o lakoći ručnog kretanja, nagibu, vetru, broju ciklusa, napajanju i sigurnosnim uređajima; Dracom proverava izbor, montažu i servis.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za CAME BX704AGS 801MS-0020 – motor za kliznu kapiju do 400 kg

Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
