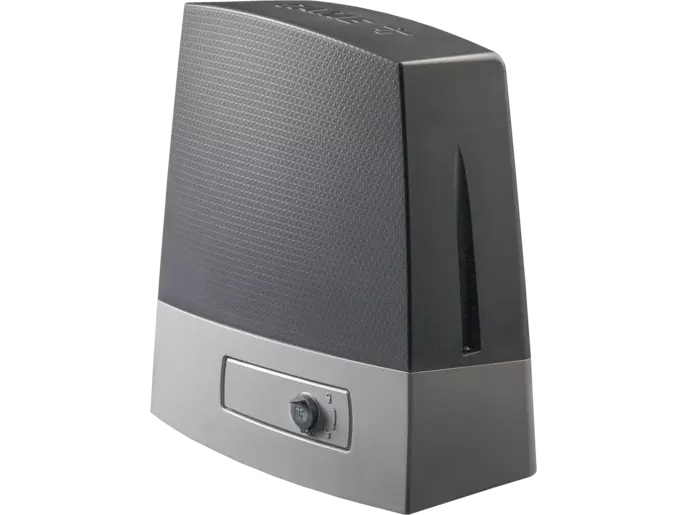

CAME BKX08AGF 801MS-0690 brushless motor

Name: CAME BKX08AGF 801MS-0690 brushless motor za kliznu kapiju do 800 kg
Brand: Came
SKU: 801MS-0690

CAME BKX08AGF 801MS-0690 brushless motor za kliznu kapiju do 800 kg – opis proizvoda

CAME BKX08AGF brushless motor za klizne kapije do 800 kg

CAME BKX08AGF, šifra 801MS-0690, jeste automatika BKX serije sa 24 V brushless motorom, ugrađenom upravljačkom pločom i grafičkim displejem. Namenjena je kliznim kapijama do 800 kg i 20 m, sa brzinom do 24 m/min i kontinualnim radom za kapiju dužine 4 m.

Tačna aktuelna modelska stranica i instalaciono uputstvo potvrđuju 24 V brushless motor, ali ne označavaju ga kao AC ili DC. Zbog konflikta u katalogu, tip struje motora nije tvrdnja za povezivanje; električno priključenje izvodi kvalifikovani instalater prema tačnom uputstvu i šemi uređaja.

Potvrđene performanse i upravljanje

maksimalna masa kapije 800 kg i dužina 20 m;
brzina do 24 m/min i potisak 800 N;
kontinualni rad sa krilom dužine 4 m, odnosno do 55 ciklusa na sat sa krilom od 10 m;
snaga 390 W i stepen zaštite IP54;
radna temperatura od -20 do +55 °C.

Ugrađena elektronika obuhvata grafički displej, radio dekodiranje, kontrolu kretanja i detekciju prepreke. Model je pripremljen za CAME Key, CAME Connect, CXN BUS i RIO System 2.0; potrebni moduli i gateway biraju se posebno.

Oprema i profesionalna ugradnja

SKU 801MS-0690 označava pojedinačnu automatiku sa motorom i ugrađenom pločom. Zupčasta letva modul 4, magnetni krajnji prekidači 001RSDN002, gateway, RIO modul, daljinski upravljači, fotoćelije i ostala sigurnosna oprema nisu uključeni bez izričite potvrde ponude.

Dracom proverava masu i dužinu kapije, stanje šine i točkova, učestalost rada i potrebne bezbednosne uređaje pre prodaje, montaže i servisa u Beogradu i Srbiji.

Tehničke specifikacije za CAME BKX08AGF 801MS-0690 brushless motor za kliznu kapiju do 800 kg

Proizvođač	CAME
Model	BKX08AGF
SKU	801MS-0690
Serija	BKX
Tip proizvoda	Automatika sa 24 V brushless motorom i ugrađenom upravljačkom pločom
Mrežno napajanje	230 V AC, 50/60 Hz
Napajanje motora	24 V brushless; AC/DC tip nije potvrđen za javno povezivanje
Snaga	390 W
Maksimalna masa kapije	800 kg
Maksimalna dužina kapije	20 m
Brzina manevra	24 m/min
Potisak	800 N
Rad sa krilom 4 m	CONTINUOUS DUTY
Ciklusi na sat sa krilom 10 m	55
Stepen zaštite	IP54
Radna temperatura	-20 do +55 °C
Modul zupčaste letve	4
Upravljačka ploča	Ugrađena, sa grafičkim displejem i radio dekodiranjem
Povezivanje	CAME Key, CAME Connect, CXN BUS i RIO System 2.0 ready
Sadržaj isporuke	Pojedinačna automatika sa motorom i pločom; letva, gateway i sigurnosna oprema nisu uključeni

Uputstva i dokumentacija za CAME BKX08AGF 801MS-0690 brushless motor za kliznu kapiju do 800 kg

FA02256-EN

Galerija i video – CAME BKX08AGF 801MS-0690 brushless motor za kliznu kapiju do 800 kg

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za CAME BKX08AGF 801MS-0690 brushless motor za kliznu kapiju do 800 kg

Šta je CAME BKX08AGF?

CAME BKX08AGF, šifra 801MS-0690, jeste automatika sa 24 V brushless motorom i ugrađenom upravljačkom pločom za klizne kapije.

Za koliku kapiju je namenjen?

Tačna aktuelna CAME stranica potvrđuje kapiju do 800 kg i 20 m.

Kolika je brzina?

Potvrđena brzina manevra je do 24 m/min.

Koliki je potisak?

Potvrđen potisak je 800 N.

Kolika je snaga?

Potvrđena snaga je 390 W.

Da li je motor 24 V AC ili DC?

Tačna modelska stranica i uputstvo potvrđuju 24 V brushless motor, ali ne označavaju motor kao AC ili DC. Zbog konflikta u katalogu tip struje ne treba navoditi niti koristiti za povezivanje bez pisane potvrde CAME.

Na kom naponu je mrežno napajanje automatike?

Aktuelna tehnička tabela navodi 230 V AC, 50/60 Hz.

Da li je pogodan za intenzivnu upotrebu?

Da. Za krilo dužine 4 m zvanična tabela navodi CONTINUOUS DUTY.

Koliko ciklusa radi sa kapijom dužine 10 m?

Zvanična tabela navodi do 55 ciklusa na sat sa krilom dužine 10 m.

Koji je stepen zaštite?

BKX08AGF ima IP54.

Koji je radni temperaturni opseg?

Potvrđen radni opseg je od -20 do +55 °C.

Koji modul zupčaste letve koristi?

Tačna modelska stranica navodi kompatibilne zupčaste letve modul 4.

Da li ima ugrađenu upravljačku ploču?

Da. Opis navodi ugrađenu elektronsku ploču sa grafičkim displejem.

Da li ima detekciju prepreke?

Da. Tačna modelska stranica potvrđuje kontrolu kretanja i detekciju prepreke.

Da li podržava CXN BUS?

Da. Model je označen kao kompatibilan sa CXN BUS tehnologijom; dodatni modul se bira prema projektu.

Da li je CAME Connect spreman?

Da. Za daljinsko povezivanje potreban je odgovarajući gateway, koji nije podrazumevano uključen.

Da li magnetni krajnji prekidači dolaze uz motor?

Sistem 001RSDN002 je naveden kao opciona dopuna i ne treba ga smatrati uključenim.

Da li zupčasta letva i fotoćelije dolaze u paketu?

Ne treba ih smatrati uključenim; letva i bezbednosna oprema biraju se prema stvarnoj kapiji.

Koje uputstvo pripada modelu?

CAME Docs povezuje BKX08AGF i 801MS-0690 sa engleskim instalacionim uputstvom FA02256-EN.

Kako proveriti izbor?

Pošaljite masu, dužinu, šinu, točkove i broj ciklusa; Dracom proverava izbor, montažu i servis za Beograd i Srbiju.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za CAME BKX08AGF 801MS-0690 brushless motor za kliznu kapiju do 800 kg

Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
