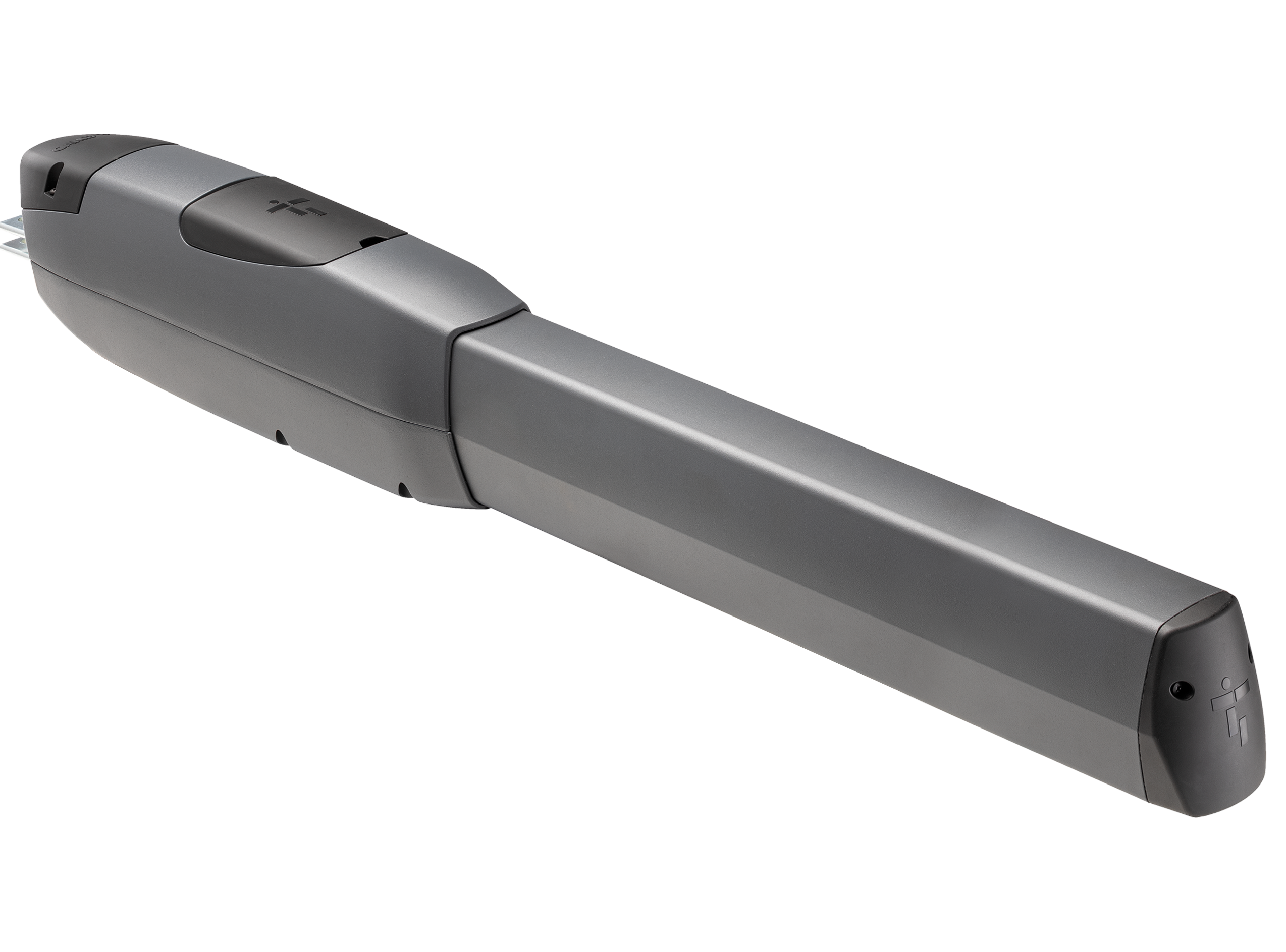

CAME ATI50AGF 801MP-0200 motor

Name: CAME ATI50AGF motor za krilnu kapiju sa enkoderom
Brand: Came
SKU: 801MP-0200

CAME ATI50AGF motor za krilnu kapiju sa enkoderom – opis proizvoda

CAME ATI50AGF, šifra 801MP-0200, jeste nepovratni motor na 230 V AC sa enkoderom za automatizaciju krilnih kapija. Aktuelni CAME podaci navode rad do 5 m ili 1000 kg, pri čemu dozvoljena masa zavisi od dužine krila.

Brzi CAME motor za duga i teška krila

ATI50AGF pripada aktuelnoj NEW ATI seriji. Otvaranje do 90° traje 19 sekundi, a ugrađeni enkoder omogućava precizno praćenje kretanja uz odgovarajuću CAME centralu. Motor ima integrisane mehaničke graničnike za otvaranje i zatvaranje.

Radne granice

krilo do 2 m: najviše 1000 kg;
krilo do 2,5 m: najviše 800 kg;
krilo do 3 m: najviše 600 kg;
krilo do 4 m: najviše 500 kg, uz obaveznu električnu bravu;
krilo do 5 m: najviše 400 kg, uz obaveznu električnu bravu.

Brojevi nisu međusobno sabirljivi. Konačan izbor zahteva proveru geometrije, mase, površine ispune, vetra, šarki i učestalosti rada.

Tehničke karakteristike

napajanje motora: 230 V AC, 50/60 Hz;
snaga: 220 W;
apsorpcija: 1,1 A;
vreme manevra 90°: 19 s;
potisak: 400–4000 N;
stepen zaštite: IP54;
radna temperatura: od -20 do +55 °C;
termička zaštita motora: 150 °C;
enkoder: da;
izvedba: nepovratna.

Centrala i sadržaj isporuke

CAME za ATI50AGF navodi centrale 801QA-0120 i 801QA-0130. Pojedinačni SKU 801MP-0200 nije komplet za dvokrilnu kapiju: centrala, drugi motor, fotoćelije, daljinski upravljači, signalna lampa, električna brava i ostala oprema moraju biti posebno navedeni u ponudi.

Montaža i servis u Beogradu i Srbiji

Pre poručivanja pošaljite dužinu i masu svakog krila, dimenzije stubova, fotografije šarki i pozicije motora, ugao otvaranja i procenu broja ciklusa. Dracom obavlja proveru kompatibilnosti, prodaju, montažu i servis prema zvaničnom CAME uputstvu FA02009-EN.

Tehničke specifikacije za CAME ATI50AGF motor za krilnu kapiju sa enkoderom

Proizvođač	CAME
Model	ATI50AGF
SKU	801MP-0200
Serija	NEW ATI
Tip motora	Nepovratni motor sa enkoderom
Napajanje motora	230 V AC 50/60 Hz
Snaga	220 W
Apsorpcija	1,1 A
Vreme manevra 90°	19 s
Potisak	400–4000 N
Stepen zaštite	IP54
Radna temperatura	-20 do +55 °C
Termička zaštita motora	150 °C
Radne granice	2 m / 1000 kg; 2,5 m / 800 kg; 3 m / 600 kg; 4 m / 500 kg; 5 m / 400 kg
Enkoder	Da
Mehanički graničnici	Otvaranje i zatvaranje
Električna brava	Obavezna za krila od 4 m i 5 m
Kompatibilne centrale	801QA-0120; 801QA-0130
Boja	RAL 7024 siva
Sadržaj isporuke	Pojedinačni motor; centrala i dodatna oprema nisu uključene

Uputstva i dokumentacija za CAME ATI50AGF motor za krilnu kapiju sa enkoderom

FA02009-EN

Galerija i video – CAME ATI50AGF motor za krilnu kapiju sa enkoderom

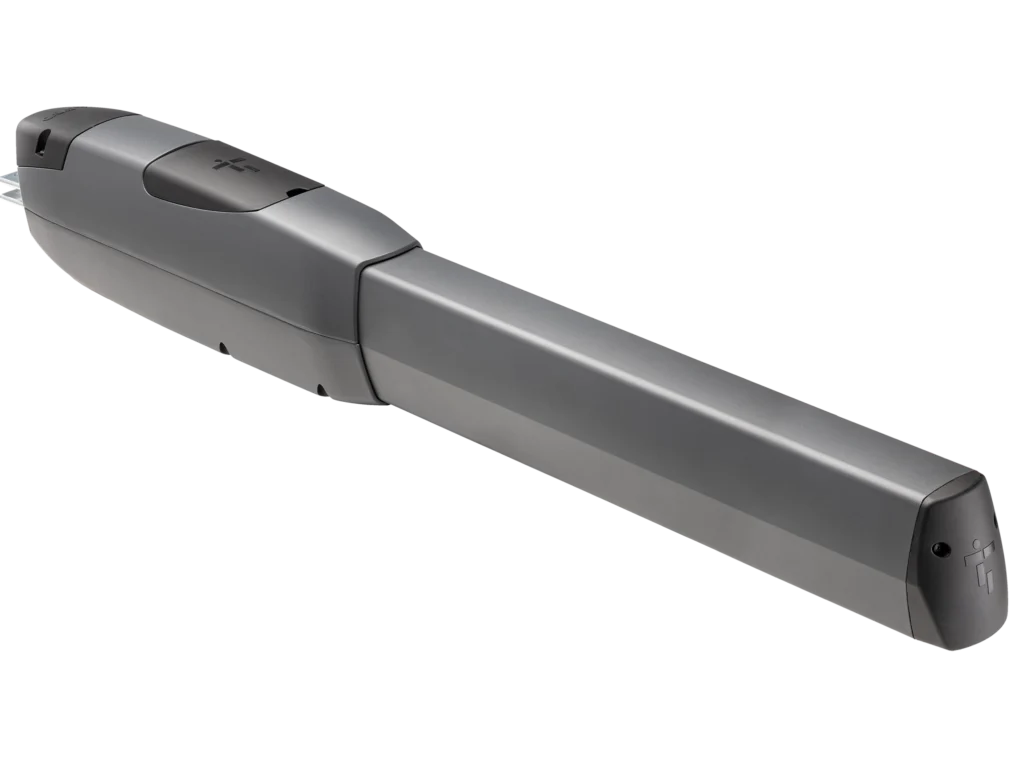

CAME ATI50AGF 801MP-0200 motor za krilnu kapiju sa enkoderom — CAME ATI50AGF 801MP-0200 – zvanična fotografija proizvoda.

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za CAME ATI50AGF motor za krilnu kapiju sa enkoderom

Za kakvu kapiju je namenjen CAME ATI50AGF?

Za krilne kapije sa krilom do 5 m, uz obaveznu proveru mase, geometrije, vetra i intenziteta rada.

Koja je tačna šifra proizvoda?

Tačna CAME šifra je 801MP-0200.

Da li ATI50AGF pripada novoj ATI seriji?

Da. ATI50AGF je model iz aktuelne NEW ATI serije i ne treba ga mešati sa starijim A5000 varijantama.

Na kom naponu radi motor?

Motor radi na 230 V AC, 50/60 Hz.

Da li model ima enkoder?

Da, model-specifični CAME opis izričito navodi enkoder.

Kolika je snaga motora?

Aktuelni CAME podatak je 220 W.

Kolika je apsorpcija?

Aktuelni CAME podatak je 1,1 A.

Koliko traje manevar od 90 stepeni?

CAME navodi 19 sekundi.

Koliki je potisak?

Aktuelna CAME tabela navodi opseg od 400 do 4000 N.

Koji je stepen zaštite?

IP54.

Koji je radni temperaturni opseg?

Od -20 do +55 °C.

Koje su granice do 3 m?

Do 1000 kg na 2 m, 800 kg na 2,5 m i 600 kg na 3 m, uz proveru konkretne kapije.

Koje su granice za 4 i 5 m?

Do 500 kg na 4 m i do 400 kg na 5 m.

Kada je električna brava obavezna?

CAME navodi obaveznu električnu bravu za krila dužine 4 m i 5 m.

Koje centrale se koriste?

CAME navodi 801QA-0120 i 801QA-0130 za ovaj 230 V motor sa enkoderom.

Da li motor ima mehaničke graničnike?

Da, ATI50AGF ima mehaničke graničnike za otvaranje i zatvaranje.

Da li se isporučuje kao komplet za dvokrilnu kapiju?

Ne. SKU 801MP-0200 je pojedinačni motor; sadržaj ponude mora biti naveden stavku po stavku.

Gde je zvanično uputstvo?

Na CAME Docs stranici za 801MP-0200; validirano englesko instalaciono uputstvo je FA02009-EN.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za CAME ATI50AGF motor za krilnu kapiju sa enkoderom

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
