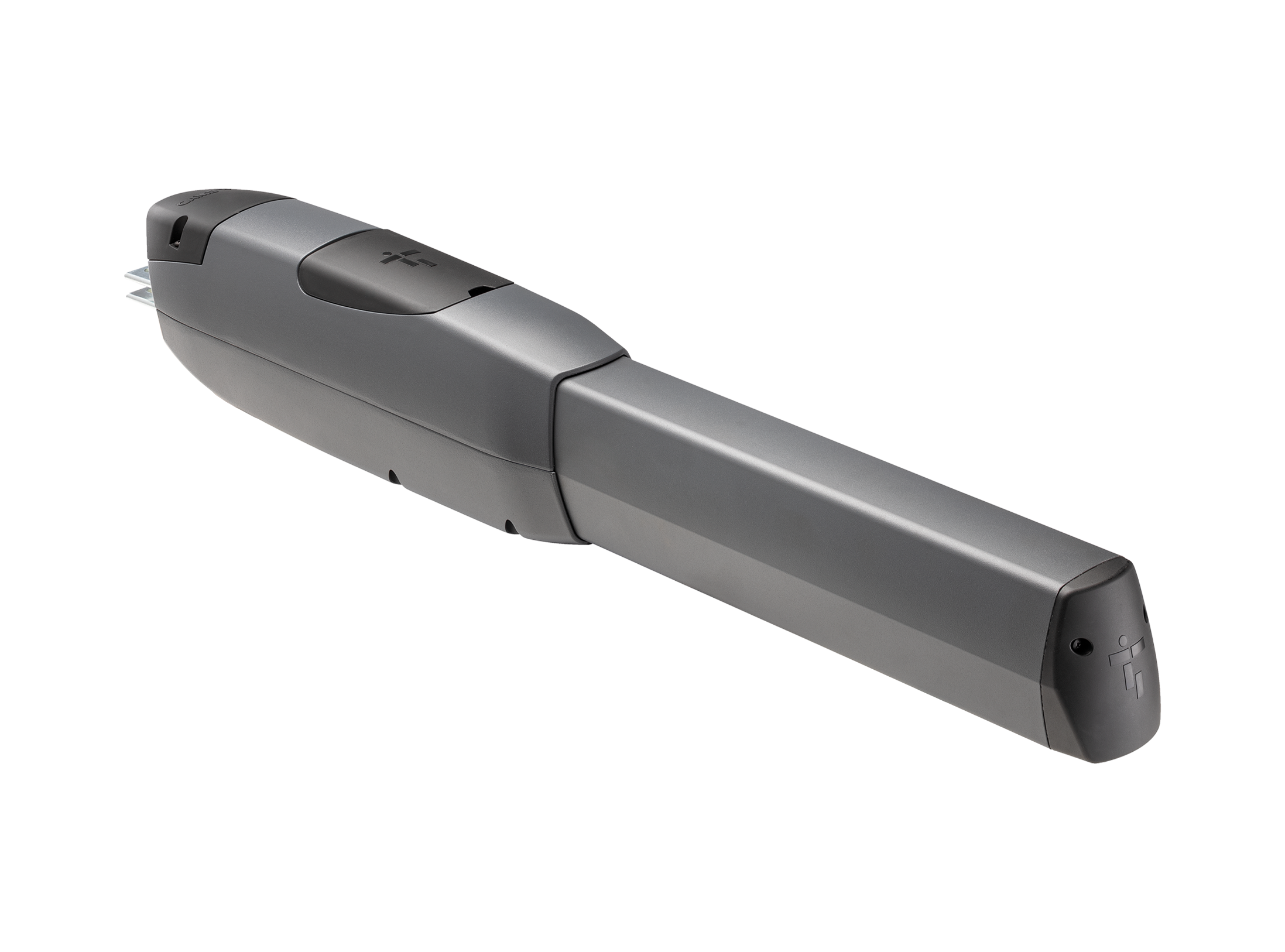

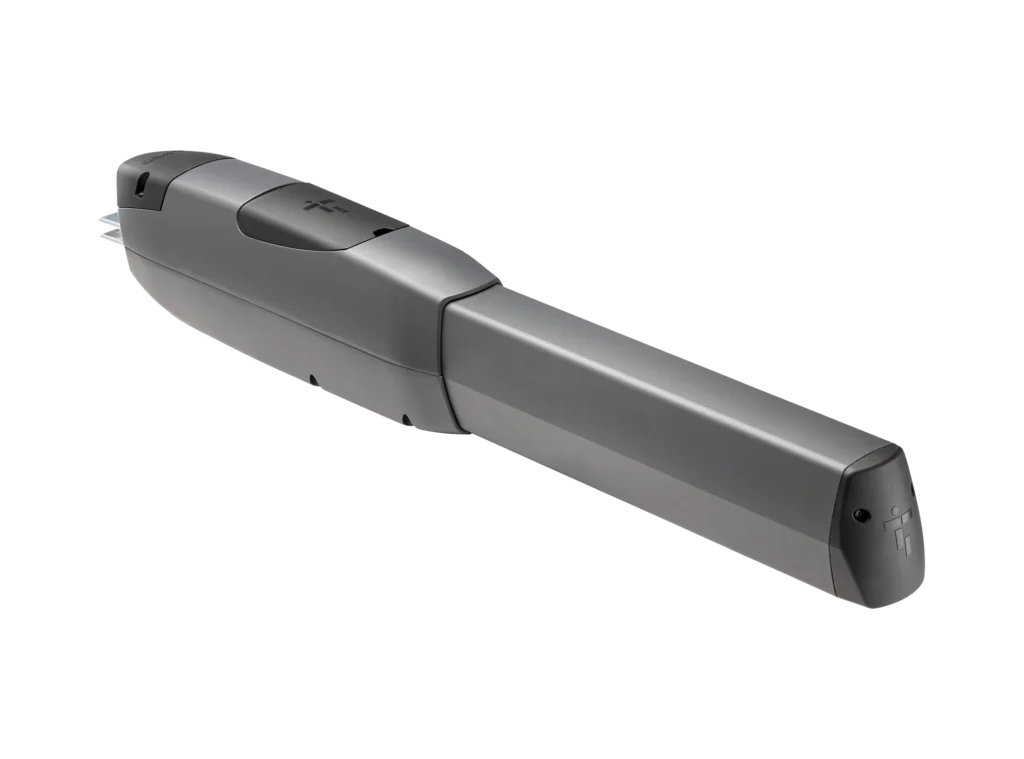

CAME ATI30AGF motor za krilnu kapiju sa enkoderom
Cena na upit
CAME ATI30AGF (801MP-0190) je brzi nepovratni motor na 230 V AC sa enkoderom za krilne kapije, sa manevrom od 13 s/90°. Radne granice su do 2 m/800 kg, 2,5 m/600 kg ili 3 m/400 kg po krilu; centrala i dodatna oprema nisu uključene.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME ATI30AGF motor za krilnu kapiju sa enkoderom – opis proizvoda
CAME ATI30AGF, šifra 801MP-0190, jeste nepovratni motor na 230 V AC sa enkoderom za automatizaciju krilnih kapija. Aktuelni CAME podaci navode rad do 3 m ili 800 kg, pri čemu dozvoljena masa zavisi od dužine krila.
Brzi CAME motor za krilne kapije
ATI30AGF pripada aktuelnoj NEW ATI seriji. Otvaranje do 90° traje 13 sekundi, a ugrađeni enkoder omogućava precizno praćenje kretanja uz odgovarajuću CAME centralu. Motor ima integrisane mehaničke graničnike za otvaranje i zatvaranje.
Radne granice
- krilo do 2 m: najviše 800 kg;
- krilo do 2,5 m: najviše 600 kg;
- krilo do 3 m: najviše 400 kg.
Brojevi nisu međusobno sabirljivi. Konačan izbor zahteva proveru geometrije, mase, površine ispune, vetra, šarki i učestalosti rada.
Tehničke karakteristike
- napajanje motora: 230 V AC, 50/60 Hz;
- snaga: 220 W;
- apsorpcija: 1,1 A;
- vreme manevra 90°: 13 s;
- potisak: 400–4000 N;
- stepen zaštite: IP54;
- radna temperatura: od -20 do +55 °C;
- termička zaštita motora: 150 °C;
- enkoder: da;
- izvedba: nepovratna.
Centrala i sadržaj isporuke
CAME za ATI30AGF navodi centrale 801QA-0120 i 801QA-0130. Pojedinačni SKU 801MP-0190 nije komplet za dvokrilnu kapiju: centrala, drugi motor, fotoćelije, daljinski upravljači, signalna lampa, električna brava i ostala oprema moraju biti posebno navedeni u ponudi.
Montaža i servis u Beogradu i Srbiji
Pre poručivanja pošaljite dužinu i masu svakog krila, dimenzije stubova, fotografije šarki i pozicije motora, ugao otvaranja i procenu broja ciklusa. Dracom obavlja proveru kompatibilnosti, prodaju, montažu i servis prema zvaničnom CAME uputstvu FA02009-EN.
Tehničke specifikacije za CAME ATI30AGF motor za krilnu kapiju sa enkoderom
| Proizvođač | CAME |
|---|---|
| Model | ATI30AGF |
| SKU | 801MP-0190 |
| Serija | NEW ATI |
| Tip motora | Nepovratni motor sa enkoderom |
| Napajanje motora | 230 V AC 50/60 Hz |
| Snaga | 220 W |
| Apsorpcija | 1,1 A |
| Vreme manevra 90° | 13 s |
| Potisak | 400–4000 N |
| Stepen zaštite | IP54 |
| Radna temperatura | -20 do +55 °C |
| Termička zaštita motora | 150 °C |
| Radne granice | 2 m / 800 kg; 2,5 m / 600 kg; 3 m / 400 kg |
| Enkoder | Da |
| Mehanički graničnici | Otvaranje i zatvaranje |
| Kompatibilne centrale | 801QA-0120; 801QA-0130 |
| Boja | RAL 7024 siva |
| Sadržaj isporuke | Pojedinačni motor; centrala i dodatna oprema nisu uključene |
Uputstva i dokumentacija za CAME ATI30AGF motor za krilnu kapiju sa enkoderom
Galerija i video – CAME ATI30AGF motor za krilnu kapiju sa enkoderom
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME ATI30AGF motor za krilnu kapiju sa enkoderom
Za kakvu kapiju je namenjen CAME ATI30AGF?
Za krilne kapije sa krilom do 3 m, uz obaveznu proveru mase, geometrije, vetra i intenziteta rada.
Koja je tačna šifra proizvoda?
Tačna CAME šifra je 801MP-0190.
Da li ATI30AGF pripada novoj ATI seriji?
Da. ATI30AGF je model iz aktuelne NEW ATI serije i ne treba ga mešati sa starijim A3000 varijantama.
Na kom naponu radi motor?
Motor radi na 230 V AC, 50/60 Hz.
Da li model ima enkoder?
Da, model-specifični CAME opis izričito navodi enkoder.
Kolika je snaga motora?
Aktuelni CAME podatak je 220 W.
Kolika je apsorpcija?
Aktuelni CAME podatak je 1,1 A.
Koliko traje manevar od 90 stepeni?
CAME navodi 13 sekundi.
Koliki je potisak?
Aktuelna CAME tabela navodi opseg od 400 do 4000 N.
Koji je stepen zaštite?
IP54.
Koji je radni temperaturni opseg?
Od -20 do +55 °C.
Koje su radne granice za krilo od 2 m?
Do 800 kg, uz proveru svih uslova konkretne kapije.
Koje su radne granice za krilo od 2,5 m?
Do 600 kg, uz proveru svih uslova konkretne kapije.
Koje su radne granice za krilo od 3 m?
Do 400 kg, uz proveru svih uslova konkretne kapije.
Koje centrale se koriste?
CAME navodi 801QA-0120 i 801QA-0130 za ovaj 230 V motor sa enkoderom.
Da li motor ima mehaničke graničnike?
Da, ATI30AGF ima mehaničke graničnike za otvaranje i zatvaranje.
Da li se isporučuje kao komplet za dvokrilnu kapiju?
Ne. SKU 801MP-0190 je pojedinačni motor; sadržaj ponude mora biti naveden stavku po stavku.
Gde je zvanično uputstvo?
Na CAME Docs stranici za 801MP-0190; validirano englesko instalaciono uputstvo je FA02009-EN.
Problemi i rešenja za CAME ATI30AGF motor za krilnu kapiju sa enkoderom
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
