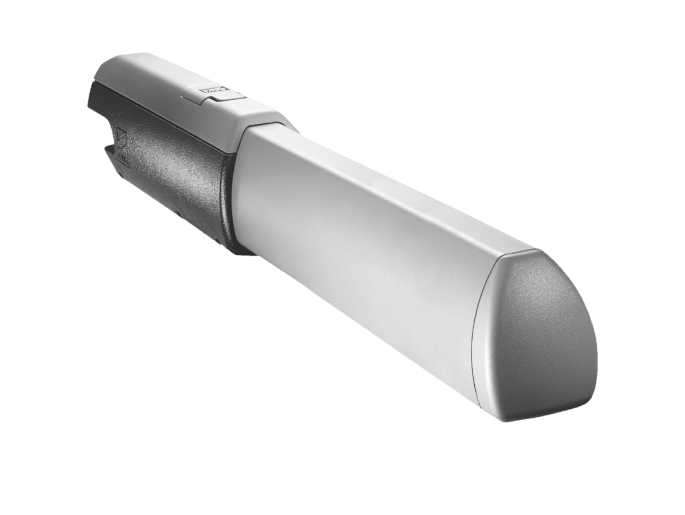

CAME A5024N 24 V motor za krilnu kapiju do 5 m
CAME A5024N (001A5024N) je 24 V nepovratni motor za krilne kapije do 5 m i 400 kg, sa mikroprekidačem krajnjeg položaja pri otvaranju i mikroprekidačem pri zatvaranju. Namenjen je intenzivnoj upotrebi; centrala i dodatna oprema nisu uključene bez posebne potvrde.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME A5024N 24 V motor za krilnu kapiju do 5 m – opis proizvoda
CAME A5024N (001A5024N) je nepovratni motor na 24 V DC za automatizaciju krilnih kapija sa krilom do 5 m i do 400 kg. Stvarna dozvoljena masa zavisi od dužine krila, geometrije šarki, vetra i stanja same kapije.
Za razliku od kraćeg A3024N, ovaj model je namenjen dužim krilima. Model-specifični opis potvrđuje mikroprekidač krajnjeg položaja pri otvaranju i mikroprekidač pri zatvaranju; ne potvrđuje enkoder.
Radne granice CAME A5024N motora
- krilo do 3 m: najviše 600 kg;
- krilo do 4 m: najviše 500 kg;
- krilo do 5 m: najviše 400 kg.
Granice nisu međusobno zamenljive. Kapija od 5 m ne sme se računati prema masi dozvoljenoj za krilo od 3 m.
Tehničke karakteristike
- napajanje motora: 24 V DC;
- snaga: 120 W;
- maksimalna apsorpcija: 10 A;
- vreme manevra 90°: podesivo;
- režim rada: intenzivna upotreba;
- potisak: 400–4000 N;
- stepen zaštite: IP44;
- radna temperatura: -20 do +55 °C.
Centrala i sadržaj isporuke
CAME na tačnoj modelskoj stranici navodi centrale 002ZL65, 801QA-0050 i 801QA-0060. SKU 001A5024N označava pojedinačni motor; centrala, nosači, bezbednosni uređaji i druga dodatna oprema nisu podrazumevani bez posebne potvrde ponude.
Problemi i bezbedne provere
Ako se kapija ne otvara do kraja, najpre bez rada na instalaciji proverite da li postoji fizička prepreka ili promena geometrije krila. Ako se motor ne pokreće ili se zaustavlja, zabeležite ponašanje signalizacije i centrale, ali ne otvarajte kućište i ne radite pod naponom. Podešavanje krajnjih položaja, sile i upravljačke centrale treba da obavi stručno lice prema uputstvu FA02040M04.
Montaža i servis u Beogradu i Srbiji
Dracom proverava mere, masu, geometriju i izbor centrale pre ponude. Za proveru kompatibilnosti, prodaju, montažu ili servis pošaljite podatke o kapiji i fotografije postojećeg stanja.
Tehničke specifikacije za CAME A5024N 24 V motor za krilnu kapiju do 5 m
| Proizvođač | CAME |
|---|---|
| Model | A5024N |
| SKU | 001A5024N |
| Serija | ATI |
| Tip motora | Nepovratni motor za krilne kapije |
| Napajanje motora | 24 V DC |
| Snaga | 120 W |
| Maksimalna apsorpcija | 10 A |
| Vreme manevra 90° | Podesivo |
| Radni režim | Intenzivna upotreba |
| Potisak | 400–4000 N |
| Stepen zaštite | IP44 |
| Radna temperatura | -20 do +55 °C |
| Radne granice | 3 m / 600 kg; 4 m / 500 kg; 5 m / 400 kg |
| Krajnji prekidači | Mikroprekidač pri otvaranju i mikroprekidač pri zatvaranju |
| Enkoder | Nije potvrđen u modelskom opisu |
| Kompatibilne centrale | 002ZL65; 801QA-0050; 801QA-0060 |
| Sadržaj isporuke | Pojedinačni motor; centrala i dodatna oprema nisu uključene |
Uputstva i dokumentacija za CAME A5024N 24 V motor za krilnu kapiju do 5 m
Galerija i video – CAME A5024N 24 V motor za krilnu kapiju do 5 m
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME A5024N 24 V motor za krilnu kapiju do 5 m
Šta je CAME A5024N?
CAME A5024N, fabrička šifra 001A5024N, jeste nepovratni 24 V DC motor za automatizaciju krilnih kapija.
Za koliku kapiju je namenjen A5024N?
Zvanična modelska stranica navodi do 5 m i 400 kg, uz različita ograničenja mase za kraća krila.
Koje su tačne radne granice?
Potvrđene granice su 3 m / 600 kg, 4 m / 500 kg i 5 m / 400 kg.
Da li kapija od 5 m može imati 600 kg?
Ne. Za krilo dužine 5 m zvanično ograničenje je 400 kg; 600 kg važi za krilo do 3 m.
Na kom naponu radi motor?
Motor radi na 24 V DC.
Kolika je snaga A5024N?
Potvrđena snaga motora je 120 W.
Kolika je maksimalna apsorpcija?
Zvanična tehnička tabela navodi maksimalno 10 A.
Da li je vreme otvaranja podesivo?
Da. Vreme manevra pri 90° u zvaničnoj tabeli označeno je kao podesivo.
Da li je pogodan za intenzivnu upotrebu?
Da. CAME za ovaj model navodi režim intenzivne upotrebe.
Koliki je potisak?
Zvanični opseg potiska je 400–4000 N.
Koji je stepen zaštite?
A5024N ima stepen zaštite IP44.
Koji je temperaturni opseg?
Potvrđen radni opseg je od -20 do +55 °C.
Da li A5024N ima krajnje prekidače?
Modelski opis potvrđuje mikroprekidač krajnjeg položaja pri otvaranju i mikroprekidač pri zatvaranju.
Da li A5024N ima enkoder?
Model-specifični opis ne potvrđuje enkoder, pa se on ne navodi kao potvrđena osobina ovog motora.
Koje centrale CAME navodi za A5024N?
Na zvaničnoj stranici su navedene 002ZL65, 801QA-0050 i 801QA-0060; konačan izbor mora odgovarati celoj instalaciji.
Da li je ovo komplet za kapiju?
Ne. SKU 001A5024N označava pojedinačni motor; centrala i druga oprema nisu podrazumevane bez potvrde ponude.
Koje uputstvo pripada ovom modelu?
Zvanični portal dokumentacije eksplicitno povezuje A5024N i 001A5024N sa uputstvom FA02040M04.
Kako proveriti da li odgovara mojoj kapiji?
Potrebni su dužina i masa krila, geometrija šarki, stanje kapije, uticaj vetra i podaci o postojećoj centrali; Dracom može proveriti izbor za Beograd i Srbiju.
Problemi i rešenja za CAME A5024N 24 V motor za krilnu kapiju do 5 m
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
