BFT LUX FC 2B – hidraulični motor sa unutrašnjim graničnikom
BFT LUX FC 2B je samokočivi 230 V hidraulični motor za krilne kapije do 2 m i 300 kg po krilu. Za razliku od standardnog LUX 2B, FC varijanta ima unutrašnji graničnik u zatvorenom položaju, pa je posebno korisna kada centralni podni graničnik nije praktičan.
Korisni hod je 280 mm, maksimalni ugao 117°, a ciklus približno 17 s za 90°. Predviđen je za vrlo intenzivnu upotrebu sa centralom RIGEL 6. Za tačnu kompatibilnost potrebne su mere, fotografije šarki, stubova, krila i zone graničnika.
Proizvod nije na stanju. Dracom pruža identifikaciju, servisnu procenu, izbor kompatibilnog rešenja i profesionalnu montažu.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BFT LUX FC 2B – hidraulični motor sa unutrašnjim graničnikom – opis proizvoda
BFT LUX FC 2B – hidraulični motor sa unutrašnjim graničnikom zatvaranja
BFT LUX FC 2B, šifra P935039 00001, namenjen je automatizaciji krilnih kapija do 2 m dužine i 300 kg mase po krilu. To je samokočivi 230 V hidraulični linearni motor za vrlo intenzivnu upotrebu u stambenim, poslovnim, zajedničkim i industrijskim objektima.
Glavna razlika u odnosu na LUX 2B jeste unutrašnji graničnik u zatvorenom položaju. Zbog toga je FC verzija pogodna kada centralni podni graničnik u zatvaranju nije moguće ili nije praktično postaviti. Geometrija nosača, šarki i otvorenog položaja ipak mora biti proverena pre izbora i montaže.
Potvrđene tehničke karakteristike
| Napajanje centrale / motora | 230 V / 230 V |
|---|---|
| Potrošnja | 250 W |
| Preporučena centrala | RIGEL 6 |
| Maksimalna širina / masa krila | 2 m / 300 kg |
| Korisni hod | 280 mm |
| Maksimalni ugao | 117° |
| Vreme ciklusa | 17 s za 90° |
| Unutrašnji graničnik | da, u zatvorenom položaju |
| Usporavanje | ne |
| Hidraulično zaključavanje | da, u otvaranju i zatvaranju |
| Reakcija na prepreku | hidraulična spojnica |
| Učestalost upotrebe | vrlo intenzivna |
| Zaštita / temperatura | IP57 / -10 do +60 °C |

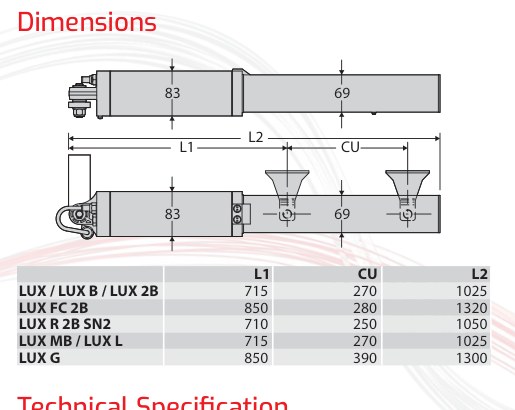

| Dimenzije | L1 850 mm; L2 1320 mm; telo 83 × 69 mm |
Kada LUX FC 2B ima prednost
- kada nema uslova za centralni podni graničnik u zatvorenom položaju;
- kod kapija sa čestim dnevnim ciklusima;
- kada je potreban hidraulični motor sa preciznim, odvojenim podešavanjem sile otvaranja i zatvaranja;
- na lokacijama gde su pouzdanost, servisabilnost i zaštita IP57 važniji od najnižeg početnog troška.
Šta treba proveriti pre kupovine

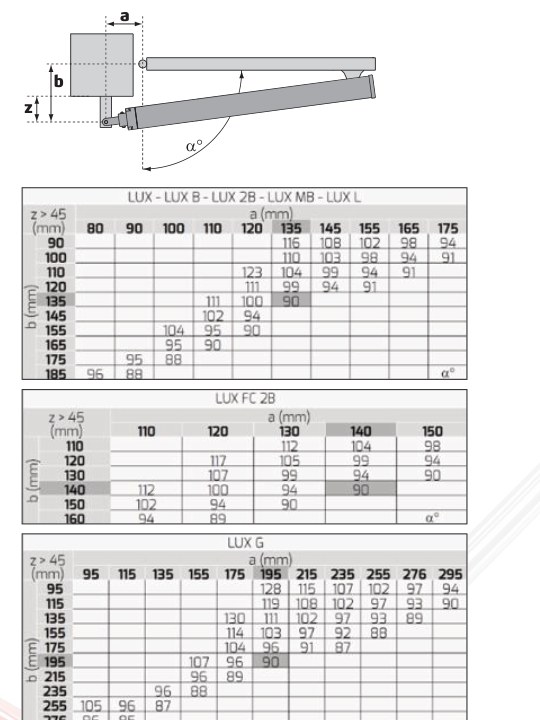

Granice 2 m i 300 kg nisu dovoljne za automatski izbor motora. Potrebno je proveriti položaj šarki, dubinu stuba, dimenzije A i B, krutost krila, vetrovnu površinu, nagib, ručno kretanje, željeni ugao i prostor za telo motora dužine do 1320 mm. Zatvoreno krilo koristi unutrašnji graničnik, ali otvoreni položaj i preostali hod moraju biti rešeni prema pravilnoj geometriji montaže.
Bezbednost, centrala i dodatna oprema

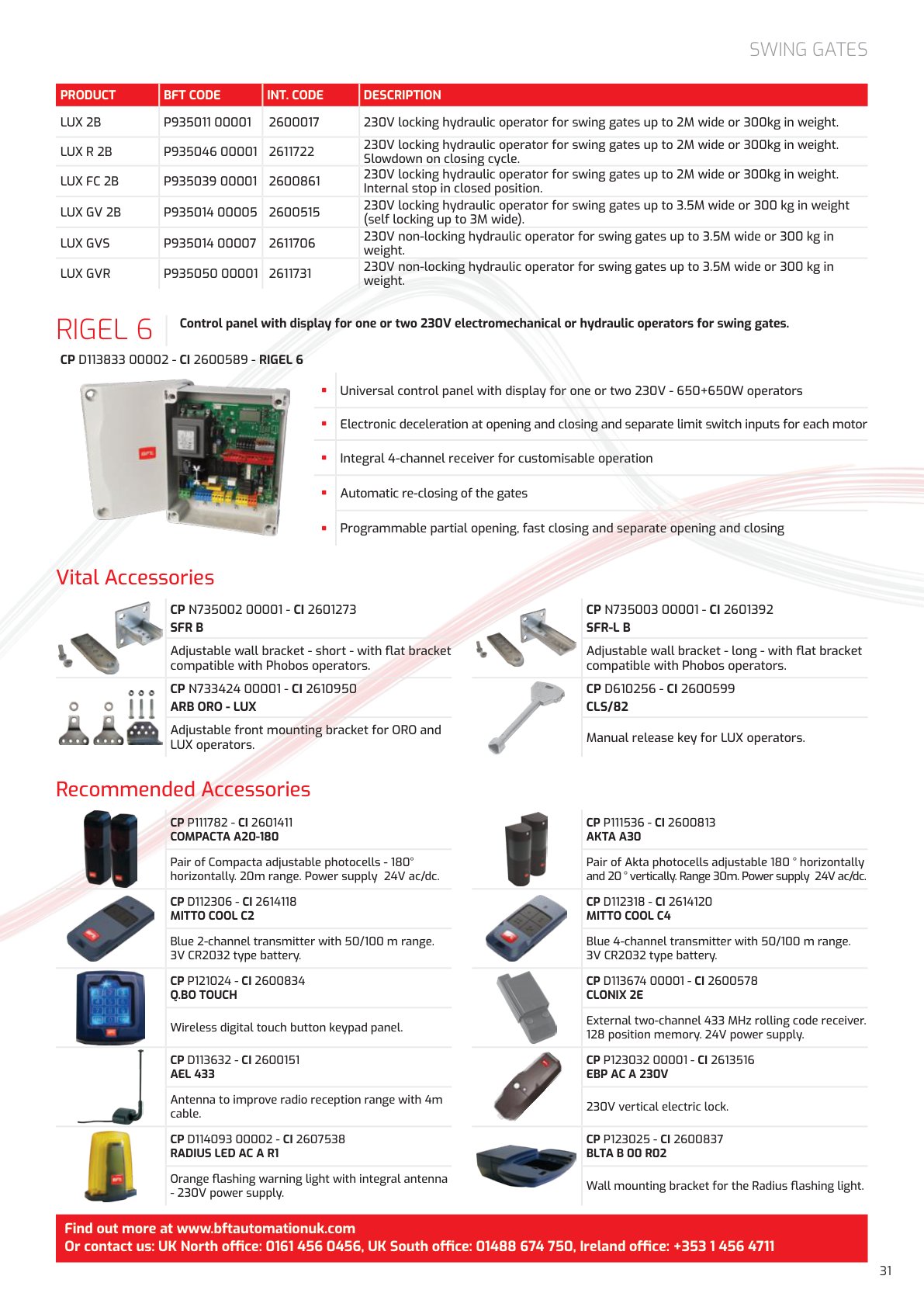

RIGEL 6 upravlja jednim ili dva 230 V motora i omogućava podešavanje radnog vremena, automatskog zatvaranja, delimičnog otvaranja i bezbednosnih ulaza. Fotoćelije, upozoravajuće svetlo, zaštitne ivice i drugi elementi biraju se prema proceni rizika. Hidraulični by-pass ventili služe za odvojeno ograničenje sile pri otvaranju i zatvaranju; podešavanje sme da obavi stručno lice.
Montaža i servis BFT LUX FC 2B
Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis automatike u Beogradu i širom Srbije po dogovoru. Za procenu pošaljite fotografiju cele kapije, oba stuba i šarki, širinu i masu svakog krila, željeni ugao, položaj zatvorenog i otvorenog graničnika, broj dnevnih ciklusa i lokaciju objekta.
Za postojeći LUX FC 2B pošaljite fotografiju kompletne nalepnice, centrale, nosača, klipnjače i mesta eventualnog curenja. Nemojte samostalno raditi na 230 V instalaciji ili otvarati hidraulični sklop.
Dokumentacija i ograničenja izvora

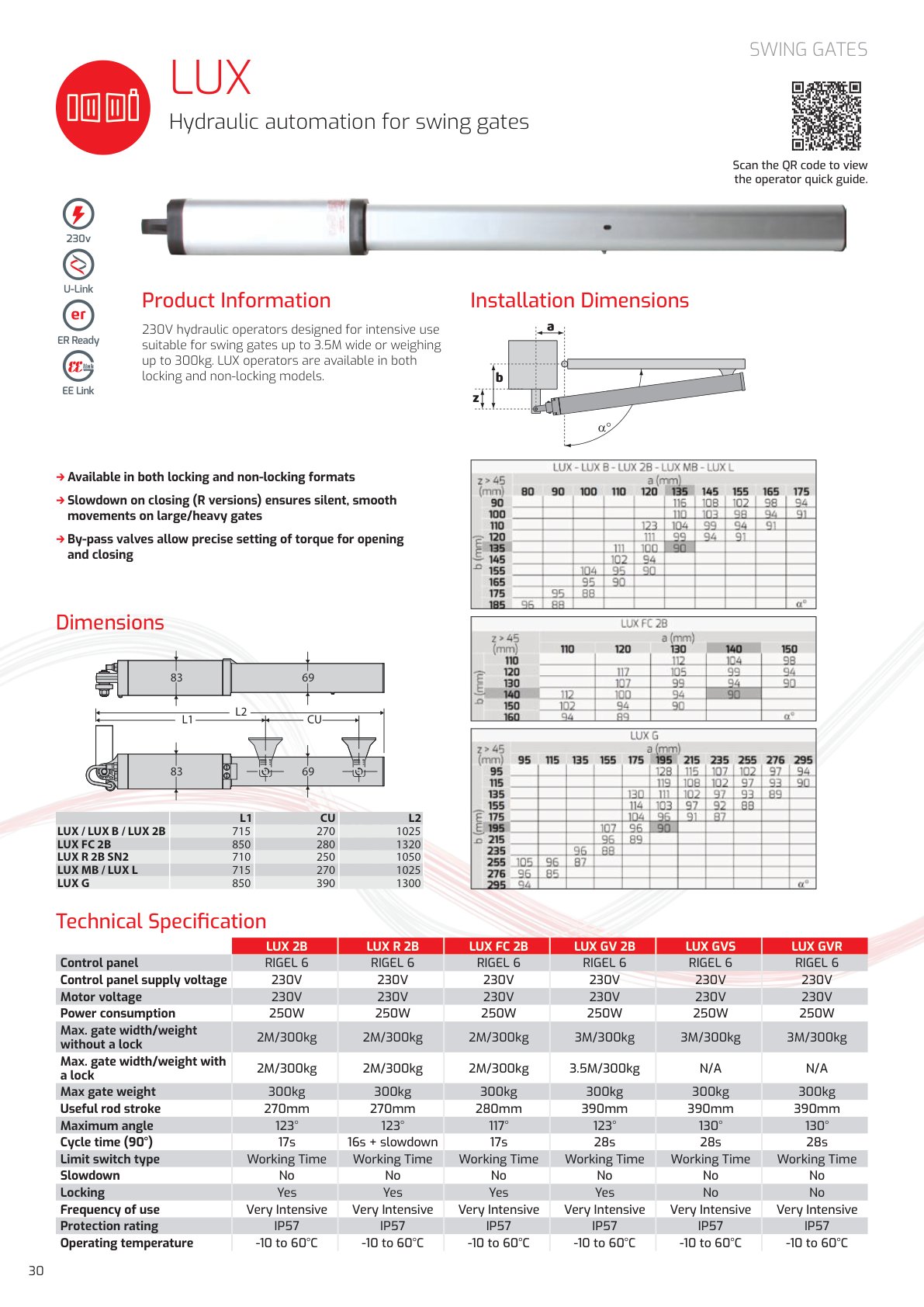

Aktuelni BFT katalog 2026 je merodavan za šifru, dimenzije i tehničke podatke LUX FC 2B. Uputstvo D811035_10 pokriva LUX porodicu i koristi se za opšta bezbednosna, hidraulična i servisna pravila; njegova generička tabela ne zamenjuje FC podatke iz aktuelnog kataloga.

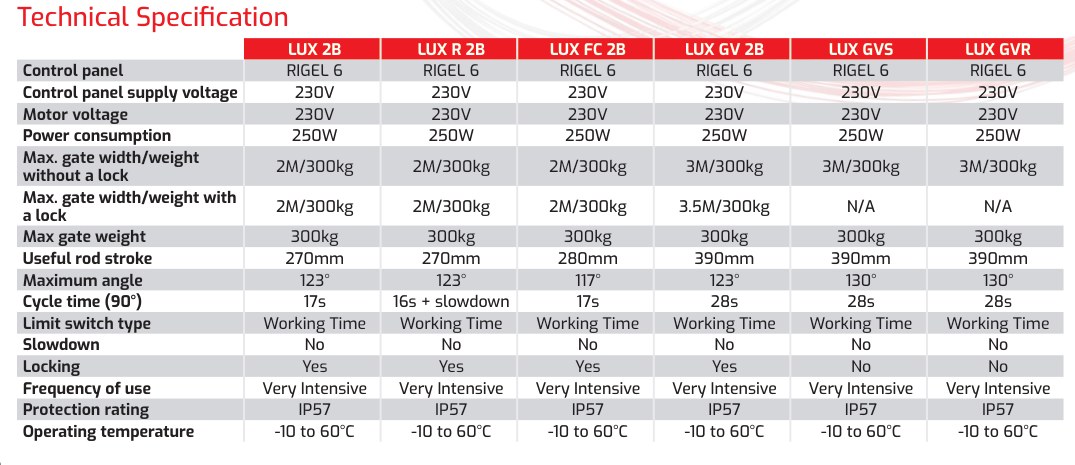

Tehničke specifikacije za BFT LUX FC 2B – hidraulični motor sa unutrašnjim graničnikom
| Model | LUX FC 2B |
|---|---|
| BFT šifra | P935039 00001 |
| Interna BFT šifra | 2600861 |
| Tip motora | hidraulični linearni motor za krilne kapije |
| Napajanje centrale | 230 V |
| Napon motora | 230 V |
| Potrošnja | 250 W |
| Preporučena centrala | RIGEL 6 |
| Maksimalna širina krila | 2 m |
| Maksimalna masa krila | 300 kg |
| Korisni hod klipnjače | 280 mm |
| Maksimalni ugao otvaranja | 117° |
| Vreme ciklusa 90° | 17 s |
| Upravljanje krajem hoda | radno vreme centrale; unutrašnji graničnik u zatvorenom položaju |
| Usporavanje | ne |
| Hidraulično zaključavanje | da, u otvaranju i zatvaranju |
| Reakcija na prepreku | hidraulična spojnica |
| Učestalost upotrebe | vrlo intenzivna |
| Proizvođač | |
| Stepen zaštite | IP57 |
| Radna temperatura | -10 do +60 °C |
| Dimenzije | L1 850 mm; L2 1320 mm; telo 83 × 69 mm |
| Potisna / vučna sila porodice | 3000 / 2600 N |
| Maksimalni pritisak porodice | 30 bar |
| Podešavanje sile | odvojeni by-pass ventili |
Uputstva i dokumentacija za BFT LUX FC 2B – hidraulični motor sa unutrašnjim graničnikom
Galerija i video – BFT LUX FC 2B – hidraulični motor sa unutrašnjim graničnikom
Najčešća pitanja za BFT LUX FC 2B – hidraulični motor sa unutrašnjim graničnikom
Šta je BFT LUX FC 2B?
BFT LUX FC 2B je 230 V hidraulični linearni motor za krilne kapije, sa hidrauličnim zaključavanjem i unutrašnjim graničnikom u zatvorenom položaju.
Za koliku kapiju je namenjen LUX FC 2B?
Aktuelni BFT katalog navodi do 2 m širine i 300 kg mase po krilu. Stvarna kompatibilnost zavisi i od šarki, stuba, vetra, nagiba, geometrije i broja ciklusa.
Koja je razlika između LUX 2B i LUX FC 2B?
LUX FC 2B ima unutrašnji graničnik u zatvorenom položaju i korisni hod 280 mm. Standardni LUX 2B nema taj FC graničnik i ima hod 270 mm.
Šta znači oznaka FC?
U ovoj varijanti FC označava unutrašnji mehanički graničnik u zatvorenom položaju.
Da li je potreban centralni podni graničnik pri zatvaranju?
FC varijanta je namenjena situacijama u kojima centralni graničnik u zatvorenom položaju nije moguće postaviti. Tačno rešenje otvorenog položaja i geometrije mora potvrditi monter.
Da li LUX FC 2B ima graničnik i u otvorenom položaju?
Aktuelni katalog izričito potvrđuje unutrašnji graničnik u zatvorenom položaju. Otvoreni položaj i sigurnosna rezerva hoda moraju se rešiti prema geometriji i uputstvu.
Koliki je korisni hod klipnjače?
Korisni hod LUX FC 2B je 280 mm.
Koliki je maksimalni ugao otvaranja?
Aktuelni BFT katalog 2026 navodi maksimalno 117°, uz pravilnu geometriju nosača.
Koliko traje otvaranje do 90°?
Nazivno vreme ciklusa je približno 17 sekundi za 90°.
Da li motor ima usporavanje?
Ne. Aktuelni BFT podaci za LUX FC 2B navode da model nema ugrađeno usporavanje.
Da li motor zaključava kapiju?
Da. LUX FC 2B ima hidraulično zaključavanje u otvaranju i zatvaranju.
Da li je uvek potrebna električna brava?
Za deklarisanu primenu do 2 m i 300 kg BFT navodi hidraulično zaključavanje. Potreba za dodatnom bravom procenjuje se prema geometriji, vetru, riziku i zahtevima objekta.
Koja centrala se koristi?
Aktuelna preporučena centrala je BFT RIGEL 6 za jedan ili dva 230 V motora.
Da li je pogodan za intenzivnu upotrebu?
Da. BFT ga svrstava u vrlo intenzivnu upotrebu, ali kapija mora biti mehanički ispravna i pravilno dimenzionisana.
Koliki je stepen zaštite?
Stepen zaštite je IP57.
Koji je radni temperaturni opseg?
Aktuelni katalog navodi od -10 do +60 °C.
Kako se podešava sila?
Sila otvaranja i zatvaranja podešava se odvojeno hidrauličnim by-pass ventilima. Podešavanje mora obaviti stručno lice uz bezbednosnu proveru.
Kako se motor ručno deblokira?
Koristi se odgovarajući BFT ključ za ručnu deblokadu. Pre postupka treba isključiti napajanje i osigurati krilo od nekontrolisanog kretanja.
Da li je pogodan za područja sa snegom?
BFT porodično uputstvo posebno navodi LUX FC kao pogodan kada su jaki sneg i nemogućnost centralnog graničnika relevantni uslovi. Motor ipak ne sme biti postavljen tako da usisava vodu ili sneg kroz odzračivanje.
Koje mere treba poslati za proveru kompatibilnosti?
Pošaljite širinu i procenjenu masu krila, dimenzije stuba i šarki, fotografije otvorene i zatvorene kapije, željeni ugao, broj dnevnih ciklusa i lokaciju.
Može li LUX FC 2B raditi na dvokrilnoj kapiji?
Da. Dva motora mogu raditi sa RIGEL 6 centralom, uz pravilno podešenu geometriju, redosled krila i bezbednosne uređaje.
Šta poslati za servis postojećeg motora?
Pošaljite fotografiju cele nalepnice, centrale, nosača, klipnjače, tragova ulja, opis simptoma, kada se kvar javlja i lokaciju objekta.
Da li Dracom radi montažu i servis?
Da. Dracom pruža tehničku procenu, prodaju, montažu i servis u Beogradu i širom Srbije po dogovoru.
Da li je cena navedena na sajtu konačna?
Ako cena nije objavljena, nije dozvoljeno pretpostaviti ili prikazati izmišljenu cenu. Za aktuelnu ponudu, dostupnost i sadržaj isporuke potrebno je poslati upit.
Problemi i rešenja za BFT LUX FC 2B – hidraulični motor sa unutrašnjim graničnikom
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
