BFT DEIMOS BT A600 – stari motor za klizne kapije do 600 kg – opis proizvoda
BFT DEIMOS BT A600 – servisni zapis za stariji motor do 600 kg

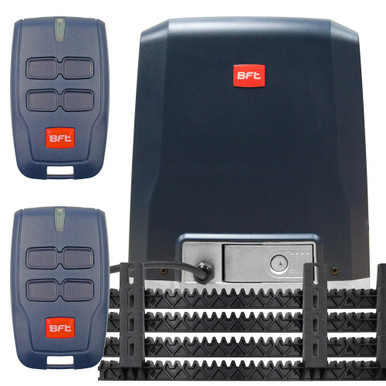

BFT DEIMOS BT A600 je stariji elektromehanički pogon sa motorom na 24 V DC, namenjen kliznim kapijama sa zupčastom letvom. Sa standardnim zupčanikom M4 Z14 dokumentacija navodi masu krila do približno 600 kg i brzinu 12 m/min. Sa brzim zupčanikom M4 Z18 brzina raste na 15,5 m/min, ali se dozvoljena masa smanjuje na približno 360 kg.
Proizvod nije na stanju. Dracom ga vodi kao bazu znanja za identifikaciju, održavanje i servis postojećih instalacija. Ovo nije DEIMOS BT A400 niti noviji DEIMOS ULTRA BT B600: različite oznake i generacije ne smeju se mešati pri izboru centrale, daljinskih upravljača i rezervnih delova.
Kako prepoznati DEIMOS BT A600
Tačna identifikacija počinje oznakom na tipskoj pločici. A600 koristi HAMAL upravljačku centralu sa trimerima i DIP prekidačima, elektromehaničke krajnje prekidače, ručnu deblokadu pomoću poluge i ugrađeni rolling-code prijemnik na 433,92 MHz. Pre servisa treba fotografisati tipsku pločicu, HAMAL ploču, konektore, krajnje prekidače, zupčanik i zupčastu letvu.
Potvrđene tehničke karakteristike
- mrežno napajanje: 220–230 V AC, 50/60 Hz, monofazno;
- napon motora: 24 V DC;
- apsorbovana snaga: 70 W;
- maksimalna struja: 0,5 A pri 230 V AC;
- standardni zupčanik: modul 4, Z14;
- standardna brzina: 12 m/min; maksimalna masa krila: približno 600 kg;
- brzi zupčanik: modul 4, Z18;
- brza izvedba: 15,5 m/min; maksimalna masa krila: približno 360 kg;
- maksimalni obrtni moment: 30 Nm;
- elektronsko ograničenje obrtnog momenta i detekcija prepreke;
- intenzivan režim rada;
- elektromehanički krajnji prekidači;
- opcione rezervne baterije: 2 × 12 V, 1,2 Ah;
- radna temperatura: od −20 °C do +55 °C;
- nivo buke: manji od 70 dBA;
- masa pogona: približno 7 kg.
Važna razlika između revizija uputstva
Hrvatsko uputstvo D811972 00100_09 iz 2016. navodi stepen zaštite IP44, dok novija višejezična BFT revizija D811972 00100_13 iz 2021. navodi IP24. U tehničkim specifikacijama prednost je data novijoj reviziji, ali se za konkretan stari motor mora proveriti tipska pločica. Razlika je sačuvana jer servisna odluka ne sme da se zasniva na prećutno izabranoj vrednosti.
HAMAL upravljačka centrala
HAMAL centrala upravlja jednim niskonaponskim motorom, proverava sigurnosne uređaje pre pokretanja i omogućava automatsko zatvaranje, usporavanje, pešačko otvaranje od 30% ukupnog hoda i automatsko podešavanje sile. Ugrađeni 433,92 MHz rolling-code prijemnik može da memoriše do 63 kompatibilna daljinska upravljača. Sama frekvencija nije dovoljna za kompatibilnost: moraju odgovarati protokol, generacija prijemnika i tip daljinskog upravljača.

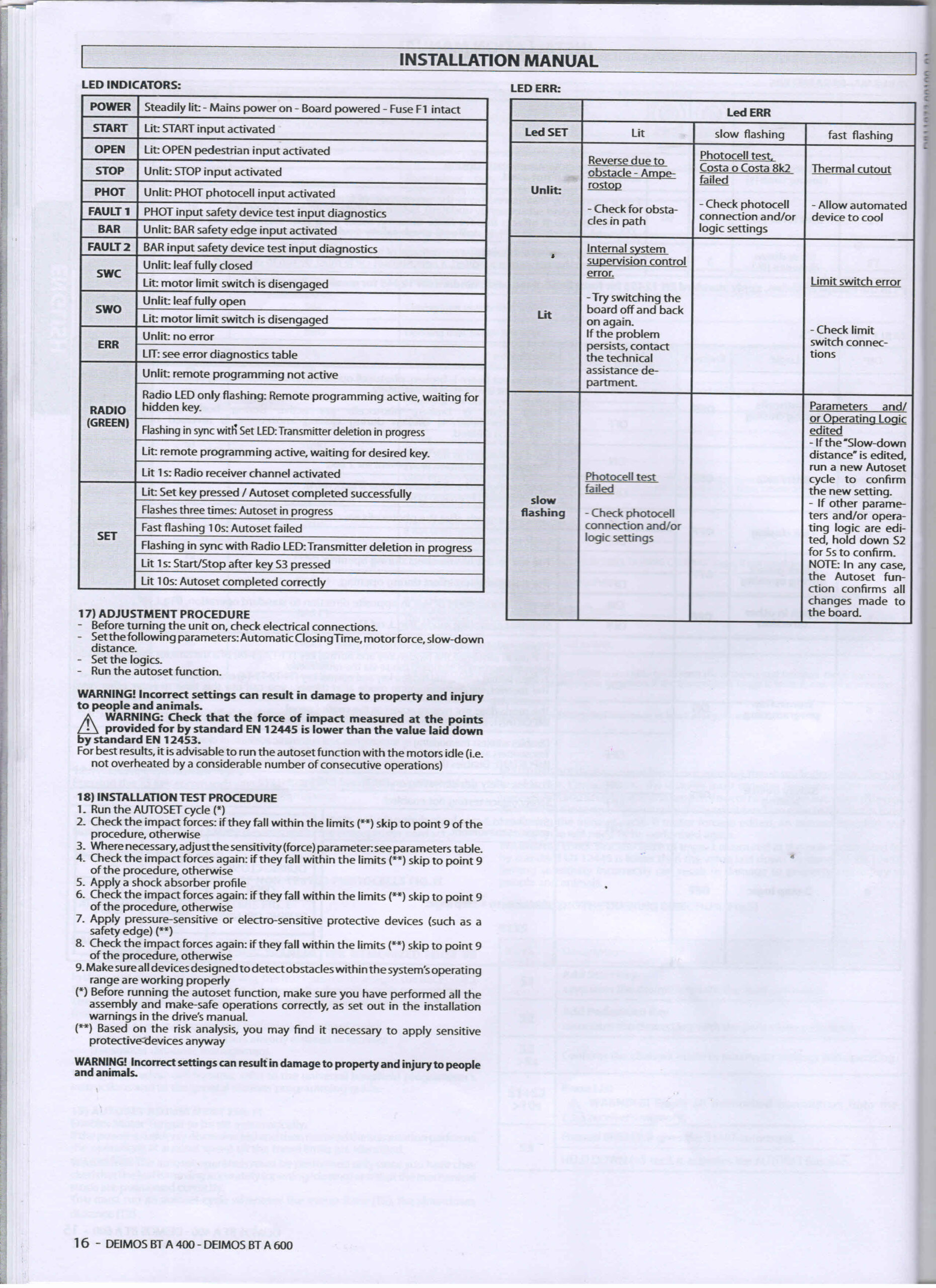

Najčešći simptomi i redosled dijagnostike
Ako motor ne reaguje, prvo se proveravaju mrežno napajanje, osigurači, STOP ulaz, fotoćelije, sigurnosna ivica, krajnji prekidači i START komanda. Ako motor krene pa stane ili vrati kapiju, proveravaju se mehanički otpor kapije, podešavanje sile, usporenje, položaj graničnika i sigurnosni ulazi. Ako se motor čuje, a kapija se ne pomera, proveravaju se deblokada, zupčanik, zahvat letve i reduktor.

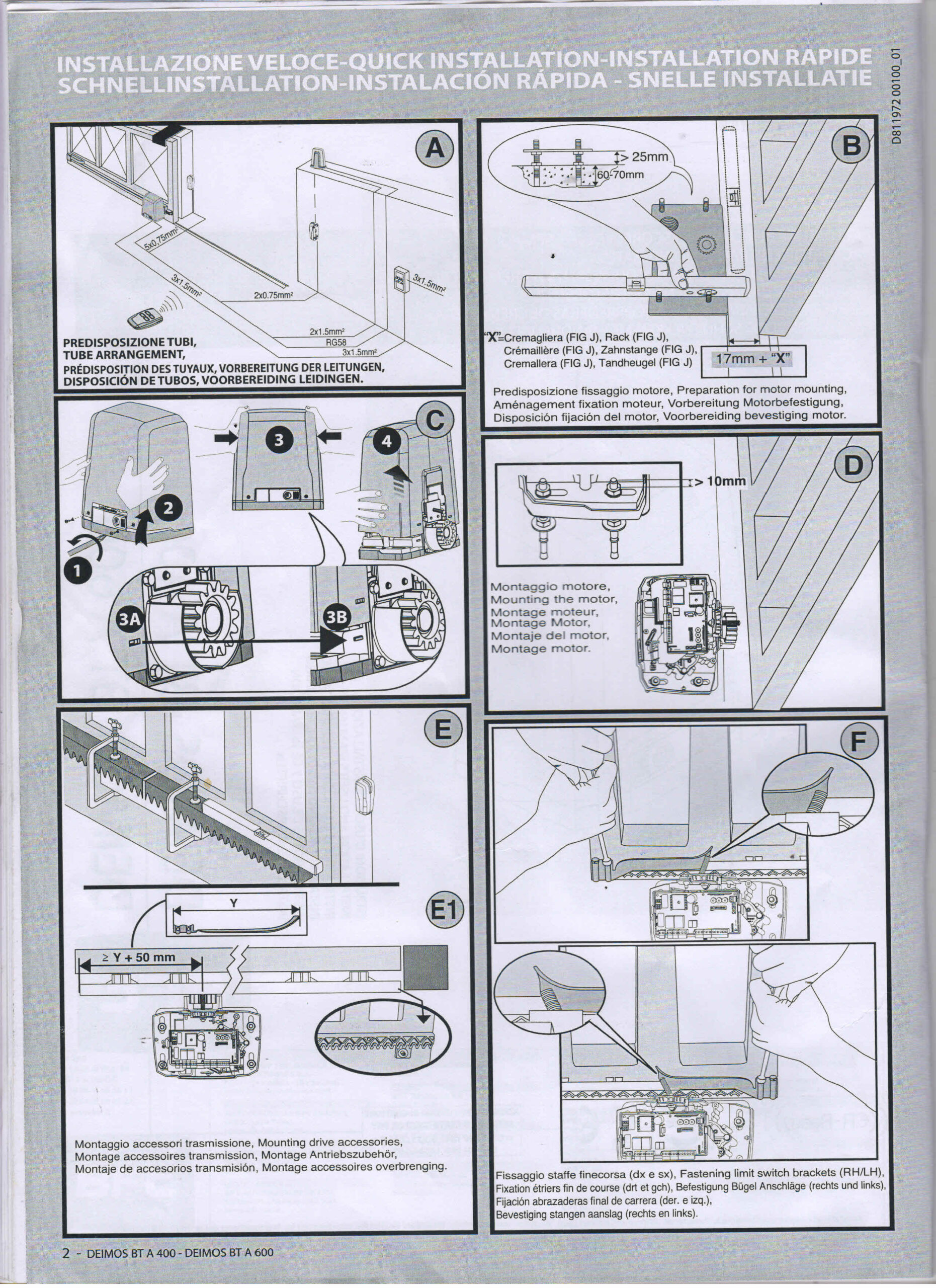

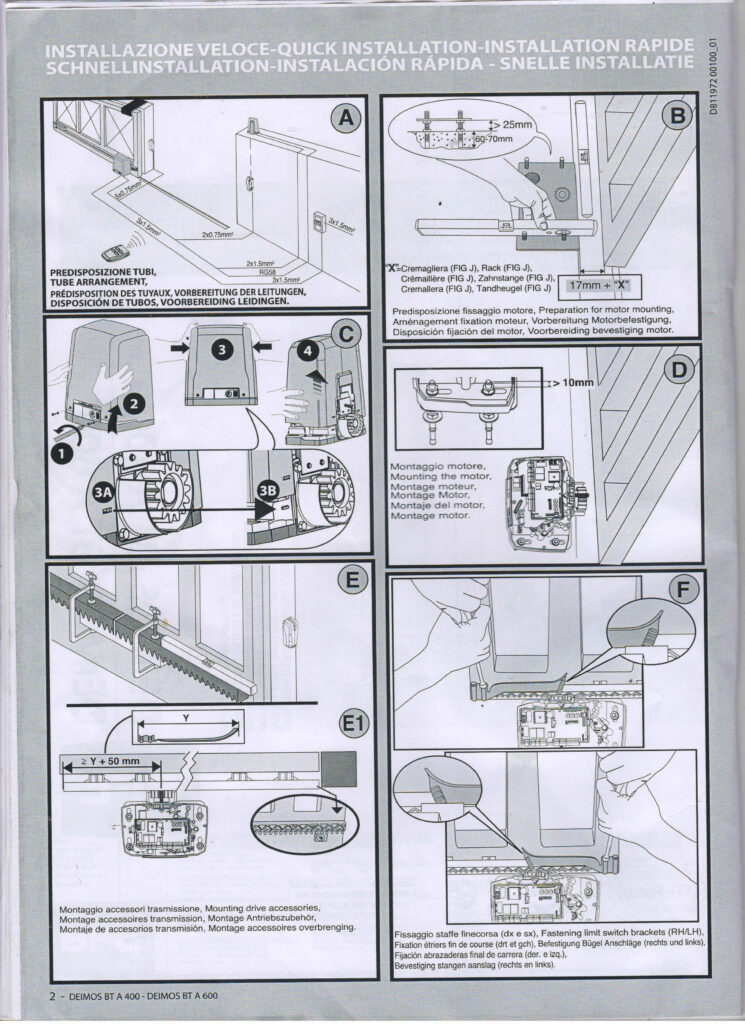

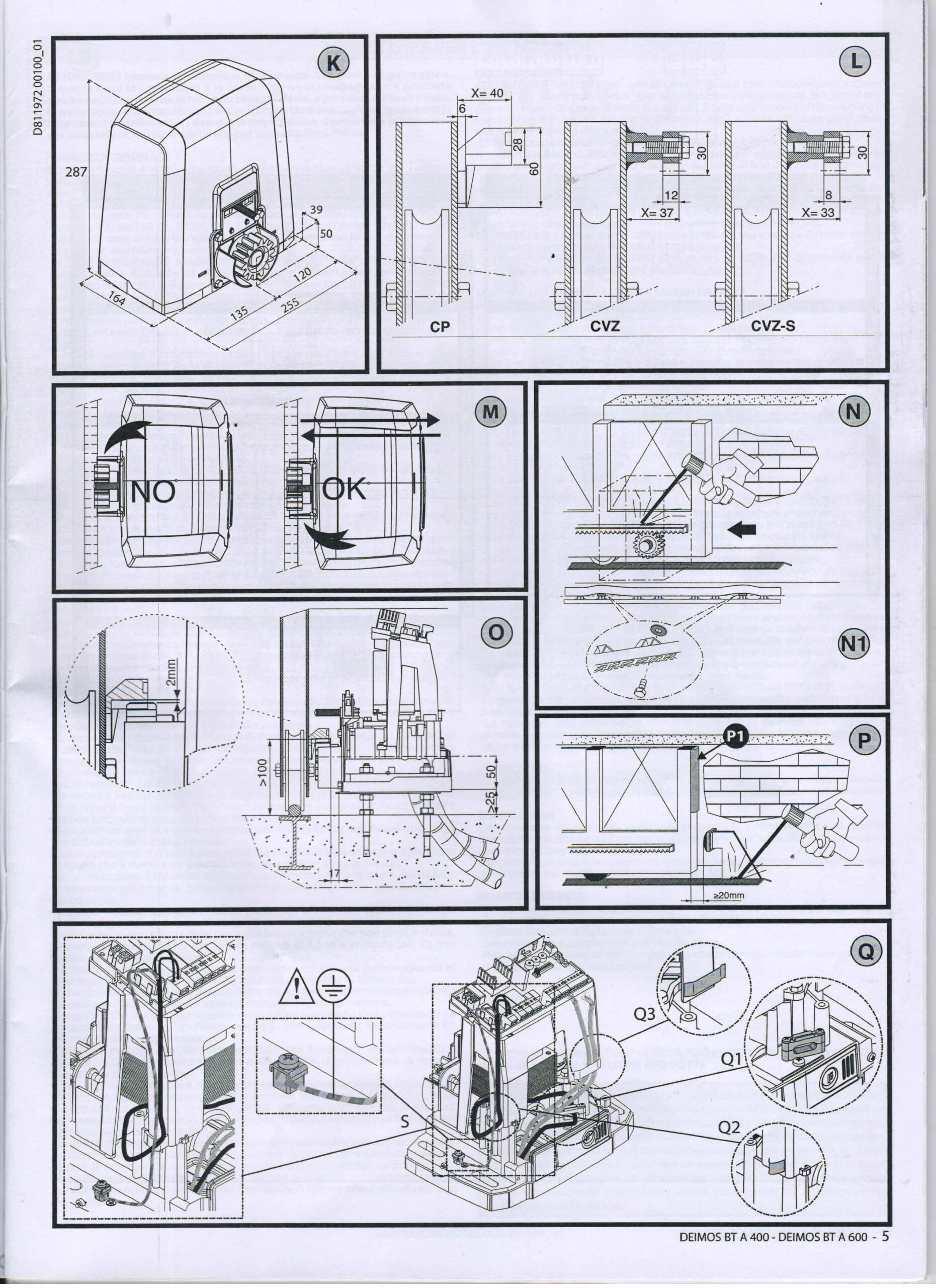

Montaža, bezbednost i servis
Kapija mora biti stabilna, pravilno vođena i laka za ručno pomeranje. Zupčasta letva ne sme da nosi težinu kapije niti da pritiska pogonski zupčanik. Potrebni su čvrsti mehanički graničnici, ispravne fotoćelije i provera sila zatvaranja. Rad na mrežnom naponu, ožičenju, centrali i sigurnosnim uređajima treba da obavlja stručno lice.
Za servisnu procenu pošaljite Dracomu fotografiju tipske pločice, motora sa i bez poklopca, HAMAL centrale, krajnjih prekidača i zupčanika, kao i kratak video punog hoda kapije. Na osnovu toga se razdvaja kvar motora, elektronike, sigurnosnih uređaja i mehanike same kapije.
Dokumentacija i dostupnost
Na stranici je hrvatsko uputstvo D811972 00100_09 postavljeno kao primarno. Novija višejezična revizija D811972 00100_13 sa engleskim odeljkom postavljena je kao sekundarna tehnička referenca. Tačan zvanični video za ovaj model nije potvrđen, pa nije dodat generički snimak drugog DEIMOS motora.

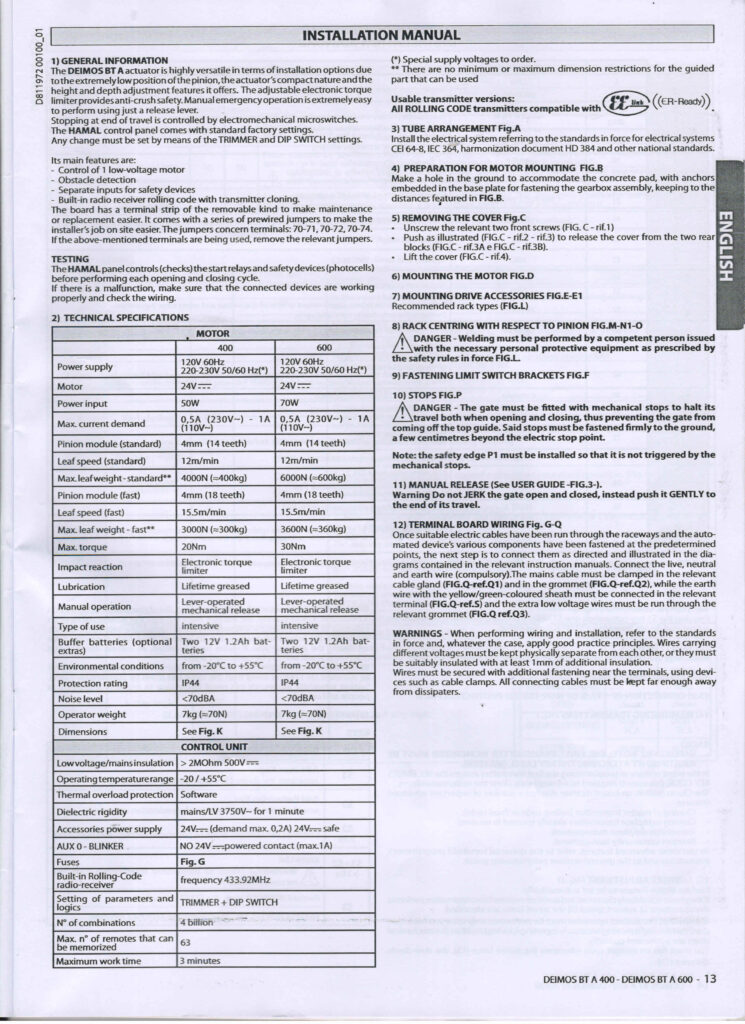

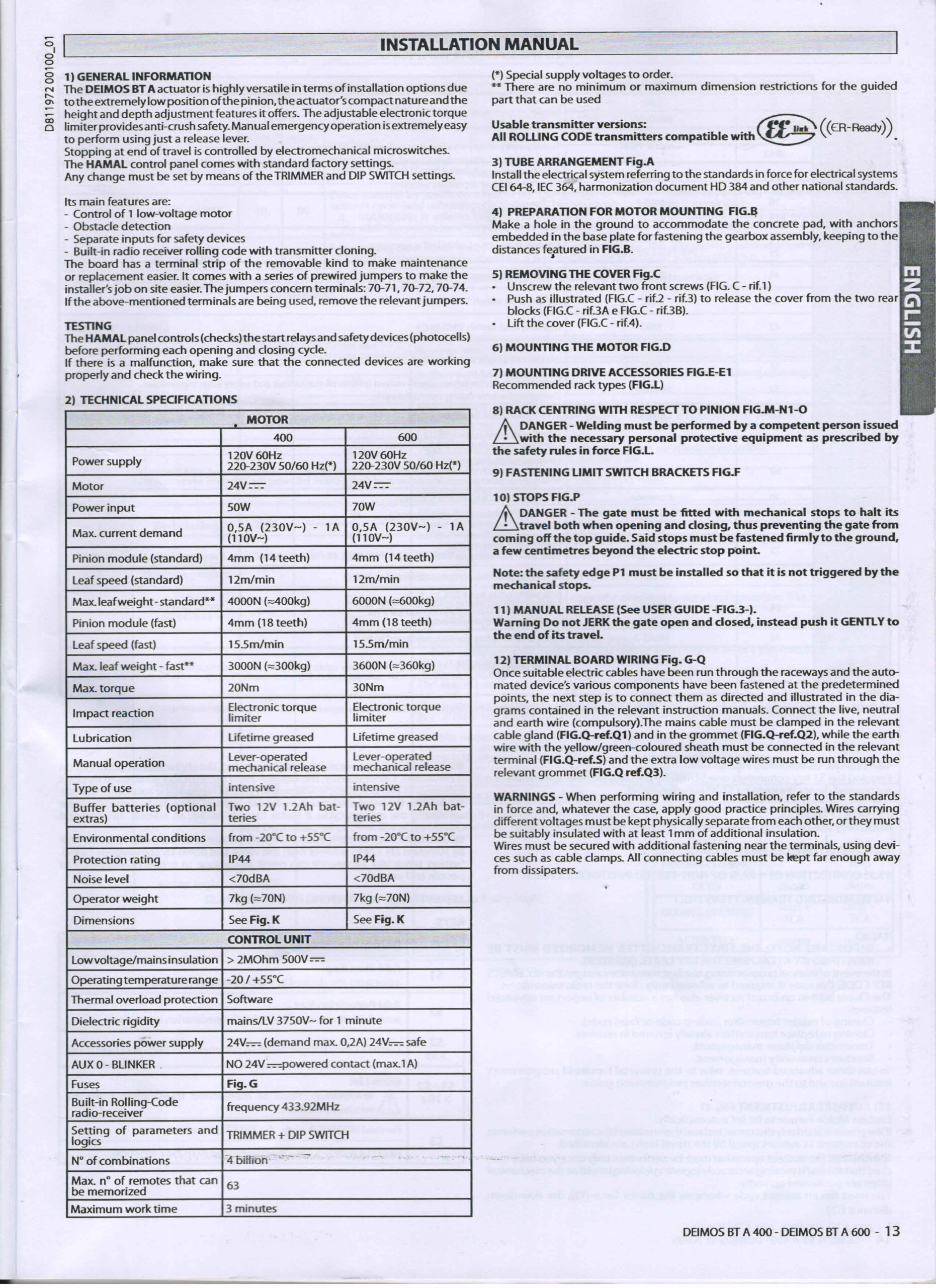

Tehničke specifikacije za BFT DEIMOS BT A600 – stari motor za klizne kapije do 600 kg
| Model | DEIMOS BT A600 |
|---|---|
| Tip pogona | Elektromehanički 24 V DC motor sa zupčastom letvom za kliznu kapiju |
| Maksimalna masa kapije | Z14 standardno: približno 600 kg; Z18 brza izvedba: približno 360 kg |
| Mrežno napajanje | 220–230 V AC, 50/60 Hz, monofazno |
| Napon motora | 24 V DC |
| Apsorbovana snaga | 70 W |
| Brzina krila | 12 m/min sa Z14; 15,5 m/min sa Z18 |
| Zupčanik i modul letve | Modul 4; Z14 standardno, Z18 brza opcija |
| Maksimalni obrtni moment | 30 Nm |
| Reakcija na prepreku | Elektronski limitator obrtnog momenta; podešavanje kroz AUTOSET |
| Upravljačka centrala | HAMAL sa trimerima i DIP prekidačima |
| Radio-prijemnik | Rolling code 433,92 MHz; do 63 kompatibilna daljinska upravljača |
| Krajnji prekidači | Elektromehanički mikroprekidači |
| Frekventnost upotrebe | Intenzivan rad |
| Rezervno napajanje | Opciono 2 × 12 V, 1,2 Ah |
| Radna temperatura | −20 °C do +55 °C |
| Stepen zaštite | IP24 prema rev.13 (2021); rev.09 HR navodi IP44 – proveriti tipsku pločicu |
| Masa i nivo buke | Približno 7 kg; <70 dBA |
| Proizvođač |
Uputstva i dokumentacija za BFT DEIMOS BT A600 – stari motor za klizne kapije do 600 kg
Galerija i video – BFT DEIMOS BT A600 – stari motor za klizne kapije do 600 kg
Najčešća pitanja za BFT DEIMOS BT A600 – stari motor za klizne kapije do 600 kg
Šta je BFT DEIMOS BT A600?
BFT DEIMOS BT A600 je stariji elektromehanički pogon sa motorom na 24 V DC za klizne kapije sa zupčastom letvom.
Da li je BFT DEIMOS BT A600 na stanju?
Nije na stanju. Dracom ga vodi kao servisni i identifikacioni zapis za postojeće instalacije.
Da li je DEIMOS BT A600 isto što i DEIMOS ULTRA BT B600?
Nije. A600 i B600 pripadaju različitim generacijama i ne treba pretpostaviti da koriste istu centralu, daljinske upravljače ili rezervne delove.
Da li je DEIMOS BT A600 isto što i A400?
Nije. Koriste srodnu konstrukciju i HAMAL centralu, ali A600 ima veću deklarisanu masu kapije, snagu i obrtni moment.
Za koliku kapiju je namenjen A600?
Sa standardnim zupčanikom Z14 dokumentacija navodi masu klizne kapije do približno 600 kg, pod uslovom da je kapija pravilno vođena i laka za ručno pomeranje.
Kolika je standardna brzina kapije?
Standardna brzina sa zupčanikom M4 Z14 je 12 m/min.
Postoji li brža izvedba?
Da. Sa zupčanikom M4 Z18 dokumentacija navodi brzinu 15,5 m/min, ali se maksimalna masa krila smanjuje na približno 360 kg.
Koje je mrežno napajanje?
Mrežno napajanje je 220–230 V AC, 50/60 Hz, monofazno.
Koji je napon elektromotora?
Elektromotor radi na 24 V DC. To nije isto što i mrežno napajanje uređaja.
Kolika je apsorbovana snaga?
Dokumentacija za DEIMOS BT A600 navodi 70 W.
Kolika je maksimalna struja?
Dokumentacija navodi maksimalno 0,5 A pri mrežnom napajanju od 230 V AC.
Koliki je maksimalni obrtni moment?
Maksimalni obrtni moment za A600 je 30 Nm.
Koji modul zupčaste letve koristi?
Koristi zupčastu letvu modula 4. Standardni zupčanik ima 14 zubaca, a brza opcija 18 zubaca.
Koje krajnje prekidače koristi?
Zaustavljanje na krajevima hoda kontrolišu elektromehanički mikroprekidači.
Koju centralu koristi?
Koristi BFT HAMAL upravljačku centralu sa trimerima i DIP prekidačima.
Šta HAMAL centrala kontroliše?
Kontroliše jedan 24 V motor, START i OPEN komande, STOP, fotoćelije, sigurnosnu ivicu, krajnje prekidače, signalnu lampu i podešavanje sile i usporenja.
Da li centrala ima radio-prijemnik?
Da. Dokumentacija navodi ugrađeni rolling-code prijemnik na 433,92 MHz.
Koliko daljinskih upravljača može da memoriše?
HAMAL može da memoriše do 63 kompatibilna daljinska upravljača.
Da li svaki daljinski na 433,92 MHz odgovara?
Ne. Frekvencija sama nije dovoljna; moraju odgovarati protokol, kodiranje i generacija prijemnika.
Da li podržava pešačko otvaranje?
Da. Dokumentacija navodi pešačko otvaranje od 30% ukupnog hoda kapije.
Da li podržava automatsko zatvaranje?
Da. Vreme automatskog zatvaranja podešava se trimerom, a funkcija se može isključiti.
Da li ima usporavanje?
Da. HAMAL omogućava podešavanje zone usporavanja, posle čega treba izvršiti novu proceduru automatskog podešavanja.
Da li podržava rezervne baterije?
Da. Kao opcija su navedene dve baterije od 12 V i 1,2 Ah uz odgovarajući BFT sklop.
Koji je temperaturni opseg?
Deklarisani radni opseg je od −20 °C do +55 °C.
Koji je stepen zaštite?
Novija BFT revizija D811972 00100_13 navodi IP24, dok hrvatska revizija D811972 00100_09 navodi IP44. Za konkretan motor proverava se tipska pločica.
Zašto se IP podatak razlikuje među uputstvima?
BFT je u različitim revizijama istog uputstva objavio različite vrednosti. Prednost se daje novijoj reviziji, ali se servisna odluka potvrđuje na uređaju.
Koliki je nivo buke?
Dokumentacija navodi nivo buke manji od 70 dBA.
Kolika je masa motora?
Masa pogona je približno 7 kg.
Da li je predviđen za intenzivan rad?
U dokumentaciji je označen kao pogon za intenzivan rad, ali stanje stare instalacije mora se proceniti pregledom.
Kako se ručno deblokira?
Koristi polugu za mehaničku deblokadu. Pre ručnog pomeranja treba isključiti napajanje i pratiti postupak iz uputstva.
Motor ne reaguje – šta prvo proveriti?
Proveravaju se napajanje i osigurači, STOP krug, fotoćelije, sigurnosna ivica, krajnji prekidači i START komanda.
Motor krene pa se odmah vrati – šta može biti uzrok?
Mogući uzroci su aktivna fotoćelija ili sigurnosna ivica, pogrešan smer, mehanički otpor, nepravilno podešena sila ili problem sa krajnjim prekidačem.
Motor se čuje, ali kapija ne ide – šta proveriti?
Proveravaju se položaj ručne deblokade, pogonski zupčanik, zahvat zupčaste letve, reduktor i slobodno ručno kretanje kapije.
Zašto kapija ide teško ili neujednačeno?
Česti uzroci su prljava ili kriva šina, istrošeni točkovi, spuštena letva, pogrešan zazor ili deformacija kapije.
Može li HAMAL centrala da se zameni drugom?
Moguća adaptacija zavisi od motora, transformatora, krajnjih prekidača, sigurnosnih ulaza i željenih funkcija. Ne bira se zamena samo prema naponu.
Da li se još mogu pronaći rezervni delovi?
Dostupnost zavisi od tačne oznake dela i stanja tržišta. Kompatibilnost se potvrđuje fotografijom i oznakom, ne samo nazivom motora.
Koje je primarno uputstvo na stranici?
Primarno je hrvatsko uputstvo D811972 00100_09, a novija višejezična revizija D811972 00100_13 sa engleskim odeljkom je sekundarna.
Da li postoji zvanični video za DEIMOS BT A600?
Tačan zvanični video za ovaj model nije potvrđen. Generički video drugog DEIMOS modela nije dodat.
Šta poslati Dracomu za identifikaciju?
Pošaljite fotografije tipske pločice, motora sa i bez poklopca, HAMAL centrale, konektora, krajnjih prekidača, zupčanika i letve, kao i kratak video rada.
Da li staru automatiku treba pustiti u rad bez pregleda?
Ne. Pre puštanja treba proveriti kablove, uzemljenje, mehaničke graničnike, fotoćelije, sigurnosnu ivicu, sile zatvaranja i ručnu deblokadu.
Problemi i rešenja za BFT DEIMOS BT A600 – stari motor za klizne kapije do 600 kg
Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Motor radi, ali se kapija ne pomera
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
