Beninca UP.VN — Interna centrala za VN.M20/M40/S20/S40 UP – opis proizvoda

Beninca UP.VN — Interna centrala za VN.M20/M40/S20/S40 UP

Name: Beninca UP.VN — Interna centrala za VN.M20/M40/S20/S40 UP
Brand: Beninca
SKU: BEN-UP-VN

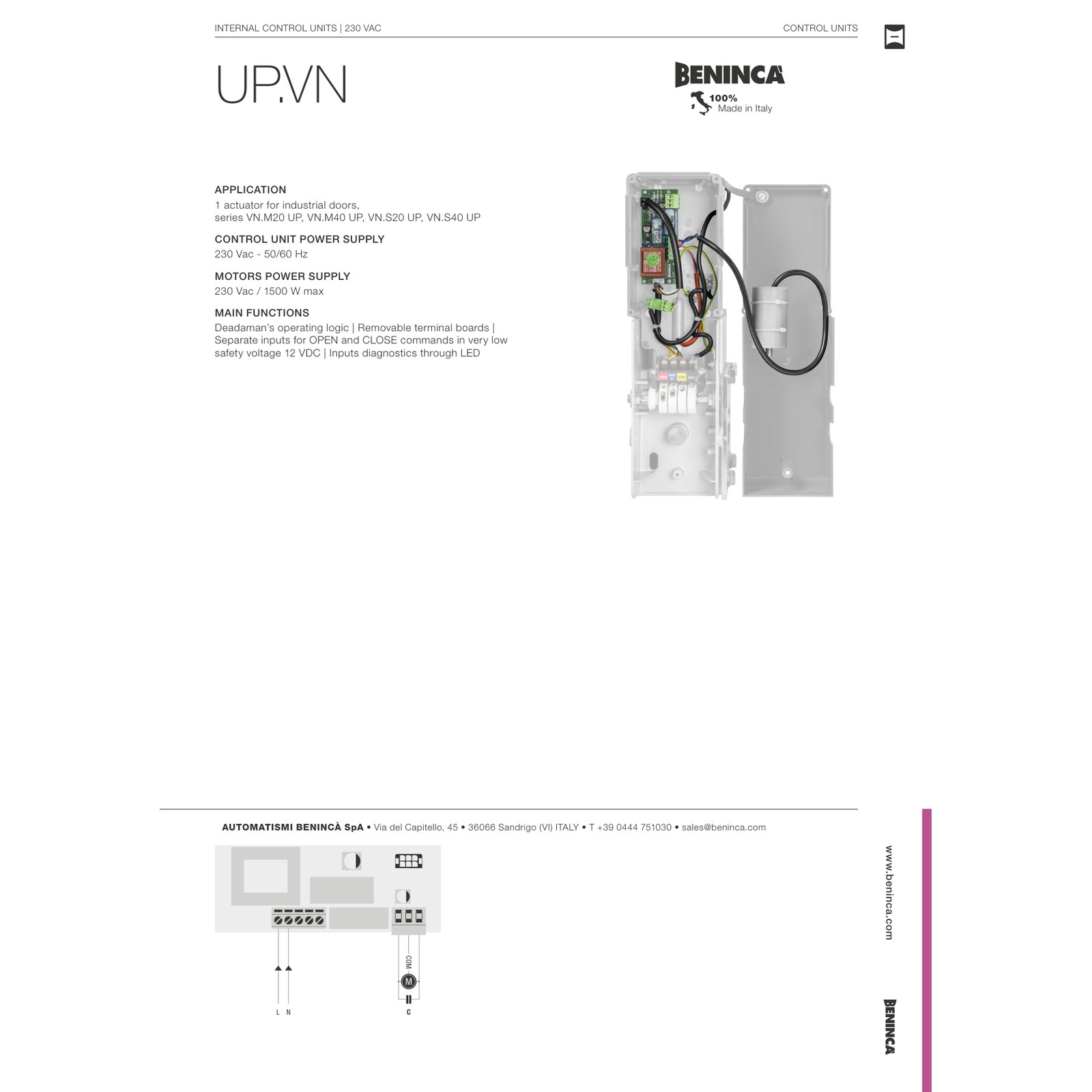

Beninca UP.VN — interna centrala za VN.M20/M40/S20/S40 UP

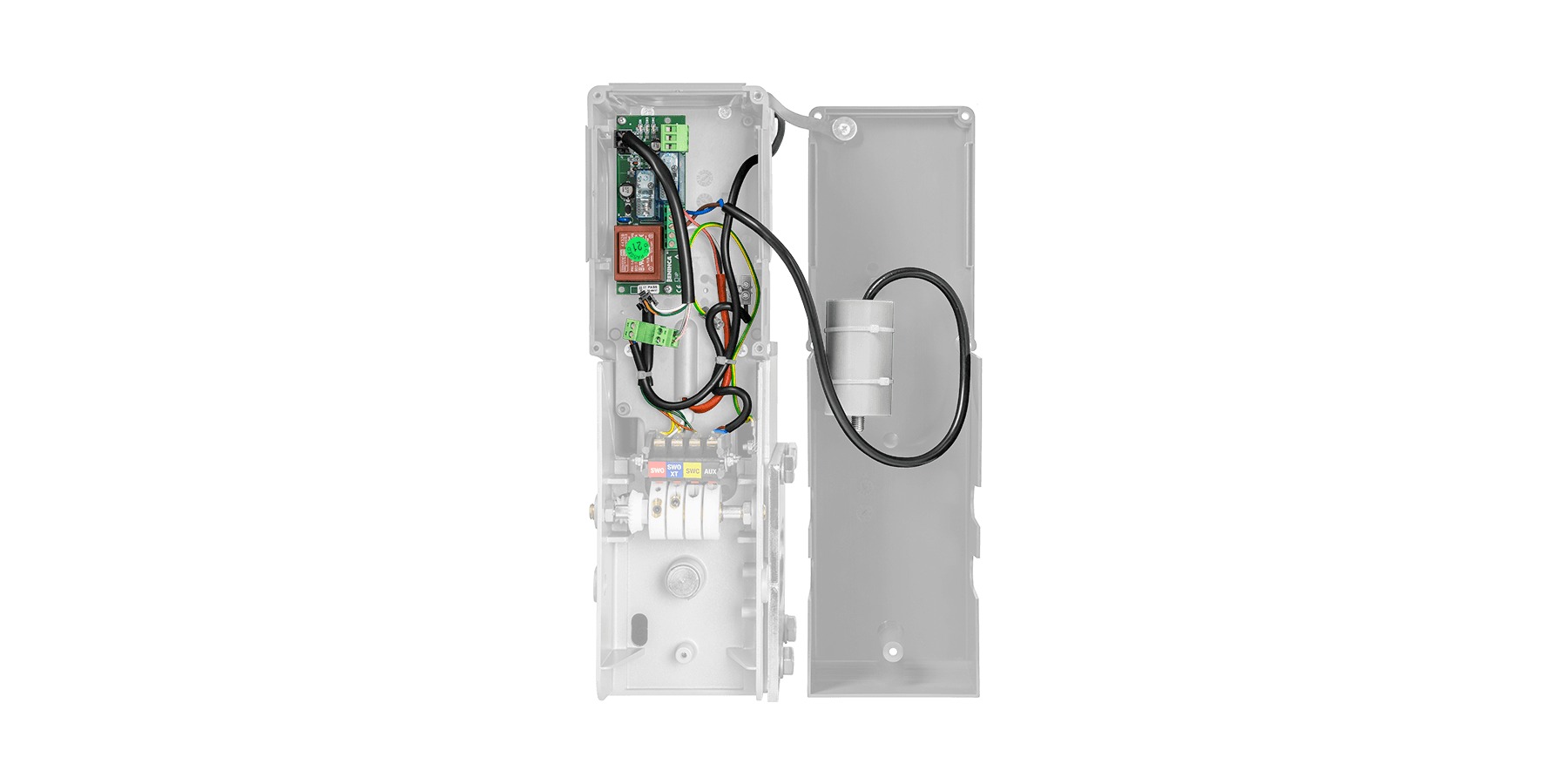

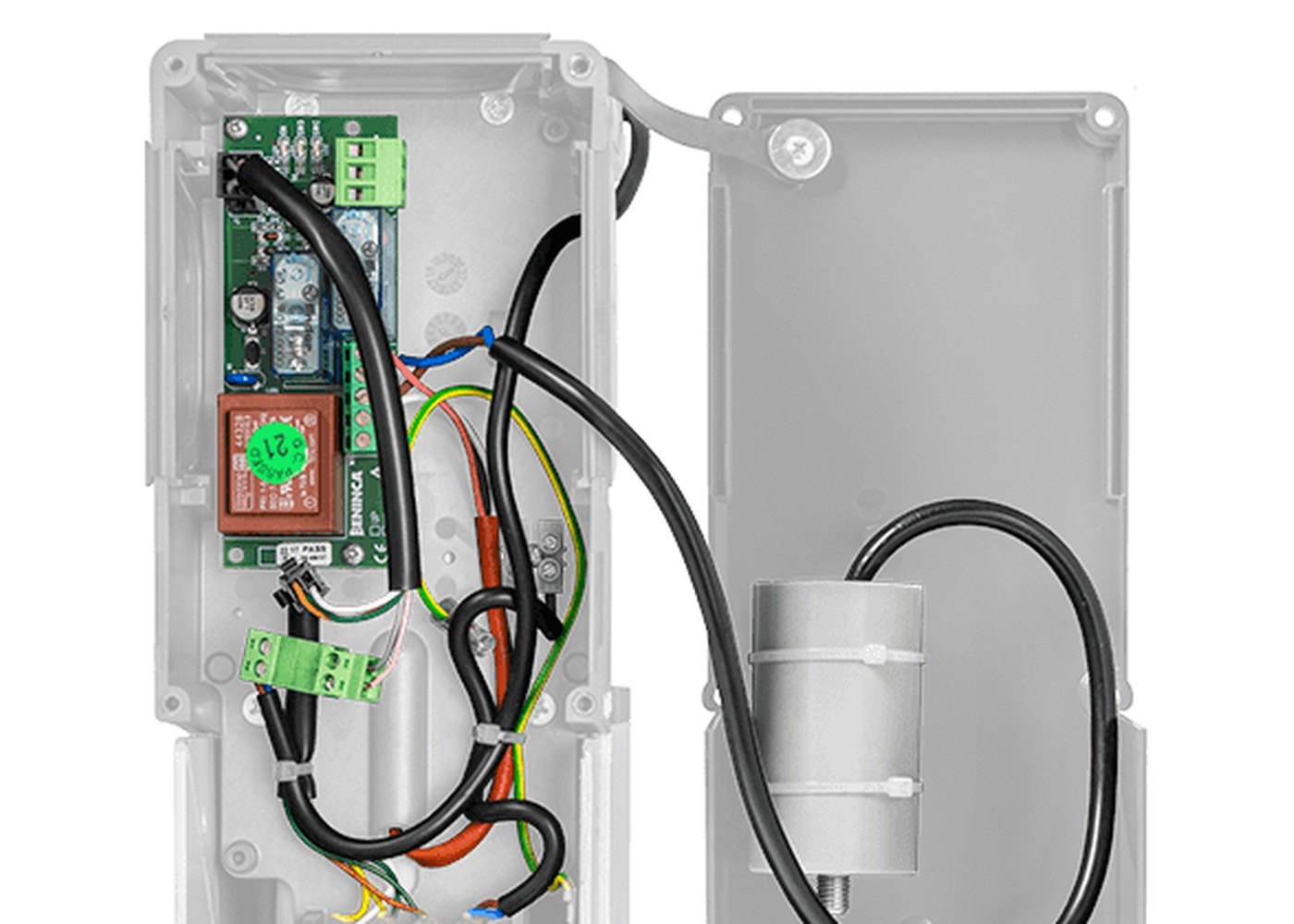

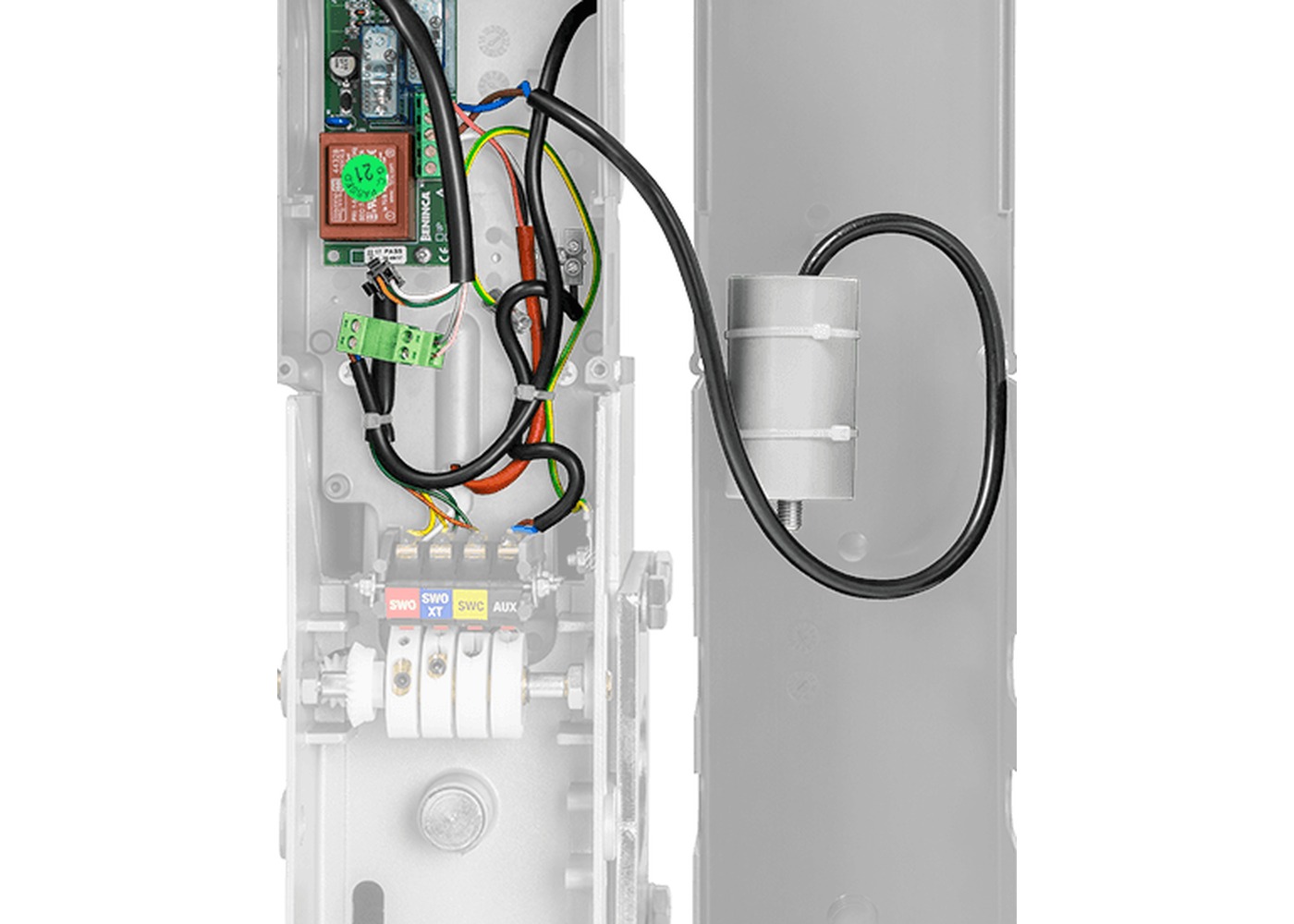

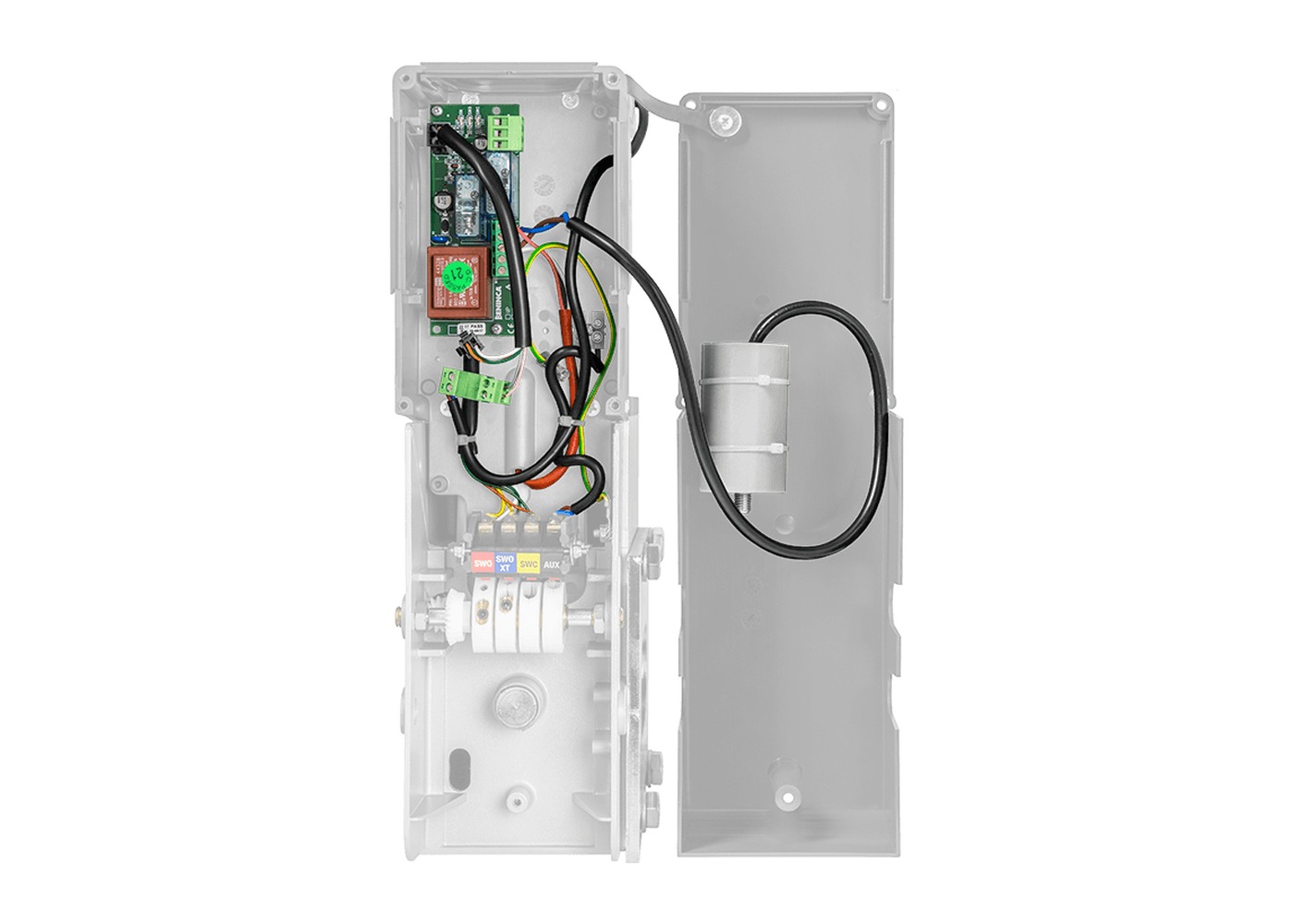

UP.VN je fabrički ugrađena elektronska komandna centrala za Beninca VN.M20 UP, VN.M40 UP, VN.S20 UP i VN.S40 UP motore za industrijska vrata (1 aktuator). Napaja se sa 230Vac, a motor je snage 1500W.

Ključne karakteristike

Isključivo “mrtvi čovek” (deadman) logika rada — operater mora fizički držati taster tokom celog kretanja
Odvojeni ulazi za OPEN i CLOSE komande na sigurnosnom niskom naponu 12Vdc
LED dijagnostika ulaza radi lakšeg servisiranja
Uklonjive terminalne priključnice

Namena

UP.VN je namerno pojednostavljena centrala bez daljinskog upravljanja, autosettinga ili fotoćelija — u skladu sa zahtevima za industrijska vrata gde se često primenjuje isključivo deadman logika radi bezbednosti operatera. Rezervni deo namenjen servisu i zameni originalne elektronike. Dracom preporučuje zamenu isključivo originalnim delom.

Tehnički podaci

Podatak	Vrednost	Izvor
Model	UP.VN
Namena	Interna centrala za VN.M20 UP/VN.M40 UP/VN.S20 UP/VN.S40 UP (1 aktuator
Napajanje centrale	230 Vac – 50/60 Hz
Napajanje motora	230 Vac / 1500 W
Integrisani prijemnik	ne postoji
Displej	nije pomenut
Terminalne priključnice	uklonjive
Logika rada	isključivo mrtvi čovek (deadman)
Ulazi – OPEN/CLOSE	odvojeni
Dijagnostika ulaza	LED indikatori
EU 2023/826 izjava	nije primenljivo (bez radio prijemnika)
PDF priručnik	nije javno dostupan

Problemi i rešenja

## Vrata se ne pomeraju

## LED dijagnostika pokazuje grešku na ulazu

## Vrata se zaustavljaju odmah nakon puštanja tastera

## Kada pozvati servis

Proverite napajanje 230Vac.
Proverite osigurače.
Proverite da li se taster drži pritisnutim celo vreme (deadman logika zahteva kontinuirano držanje).
Proverite ožičenje OPEN/CLOSE tastera (12Vdc).
Proverite da nije prekinut kabl ili oštećen taster.
Ovo je očekivano ponašanje deadman logike — vrata se pomeraju samo dok je taster pritisnut.
Ako LED dijagnostika i dalje pokazuje grešku nakon provere ožičenja, kontaktirajte Dracom servis.
