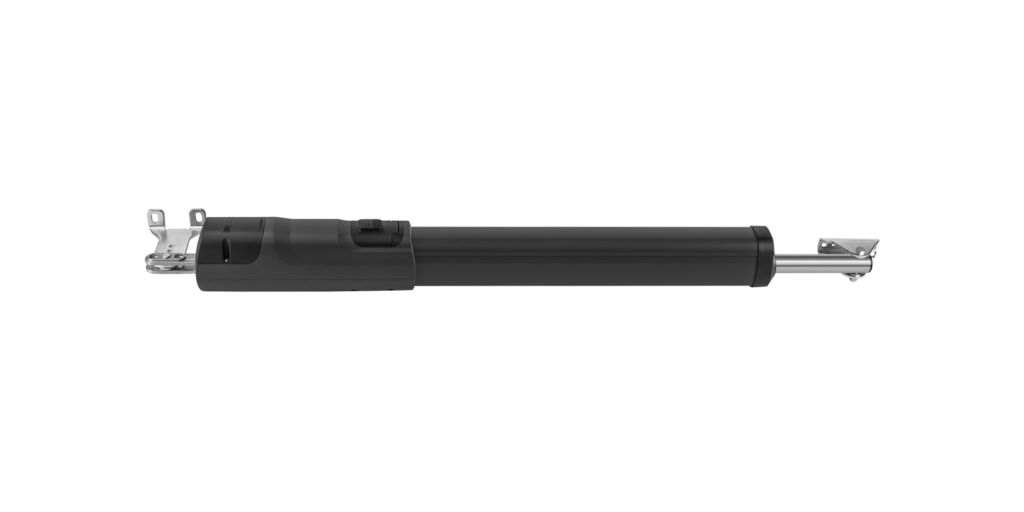

Beninca TOM50M motor za krilnu kapiju do 5 m – pogled proizvoda

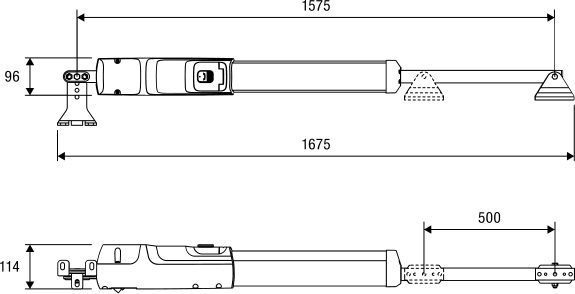

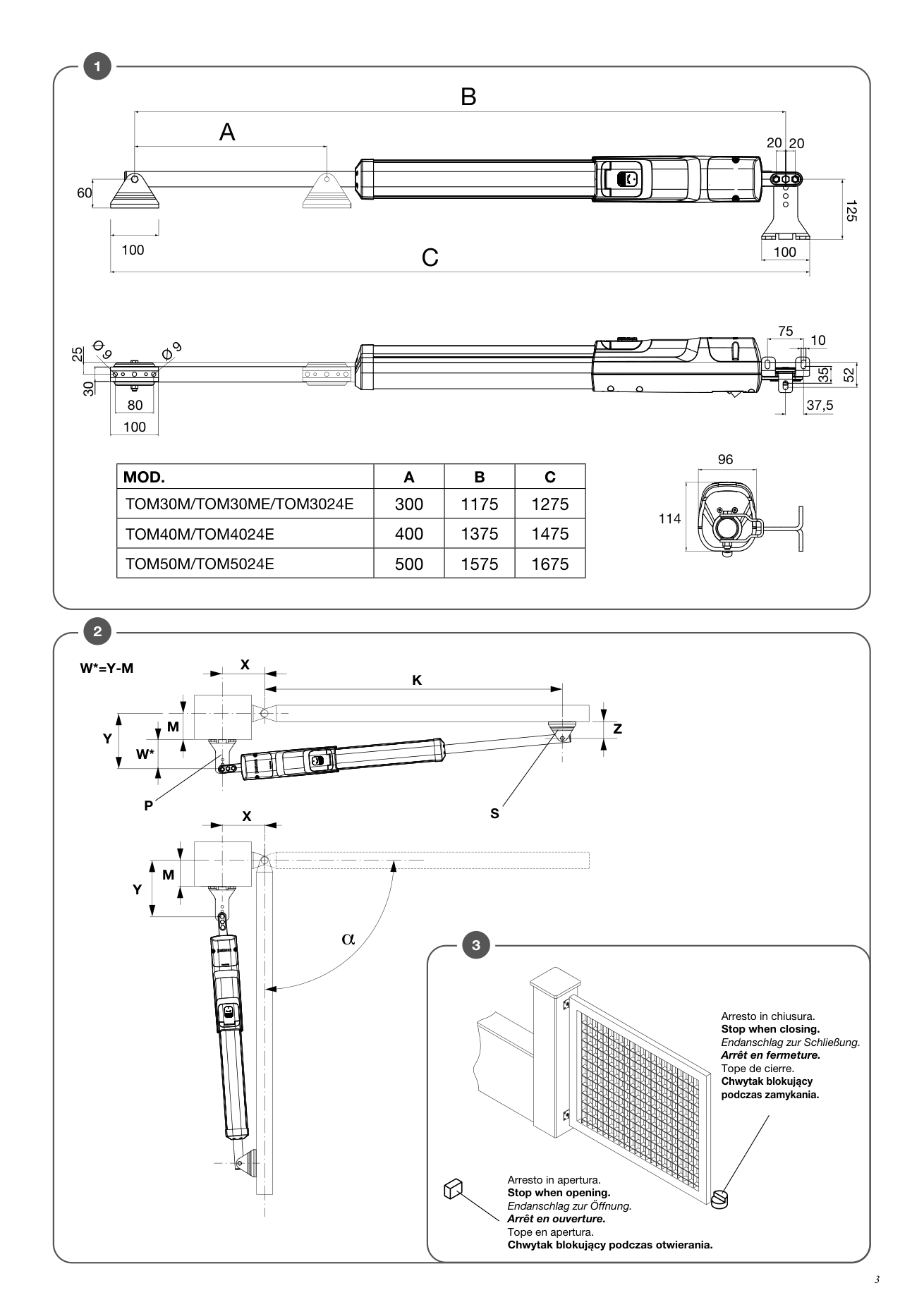

Beninca TOM50M dimenzije motora i nosača za krilnu kapiju

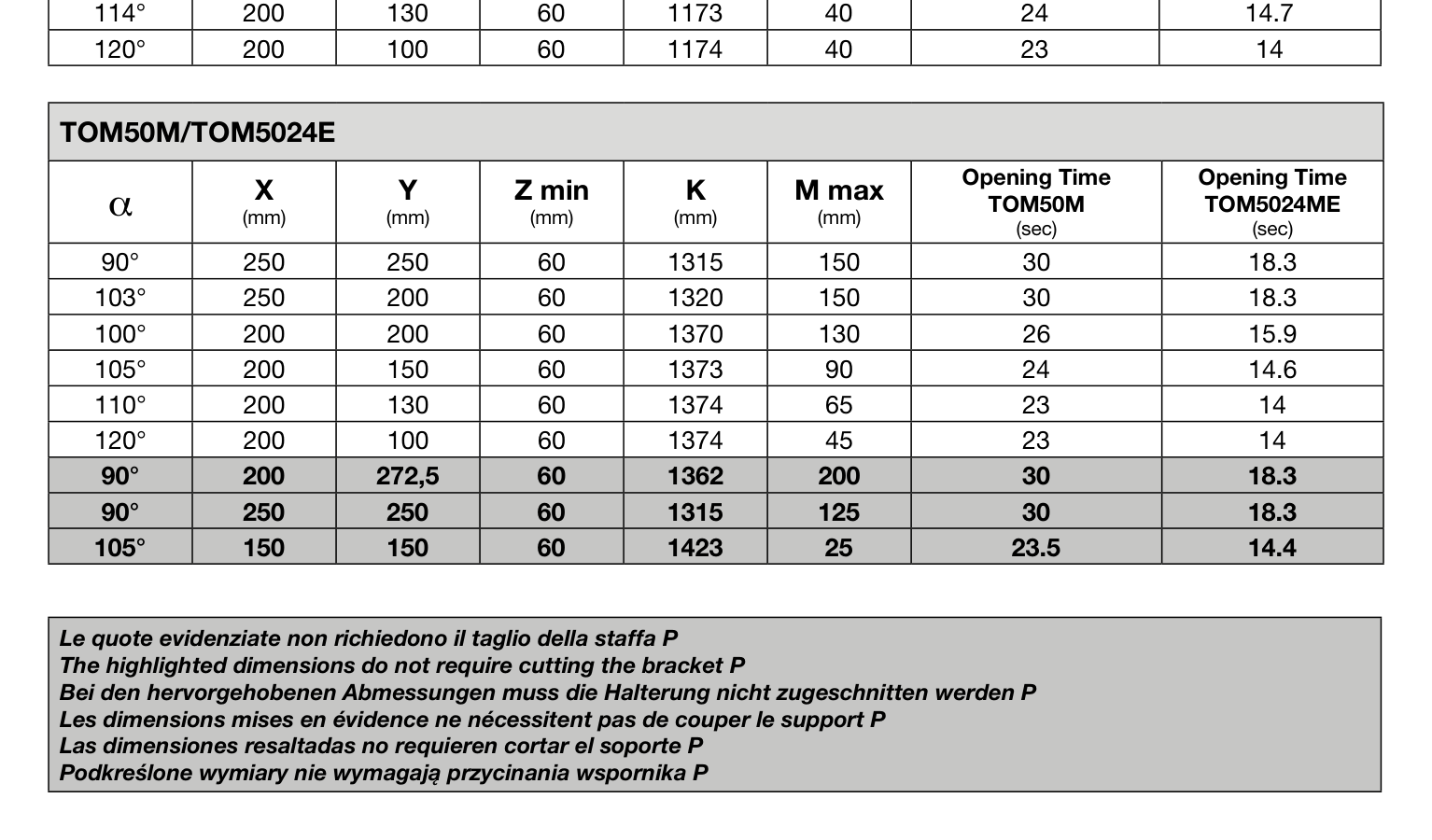

Tabela geometrije ugradnje Beninca TOM50M za uglove otvaranja 90 do 120 stepeni

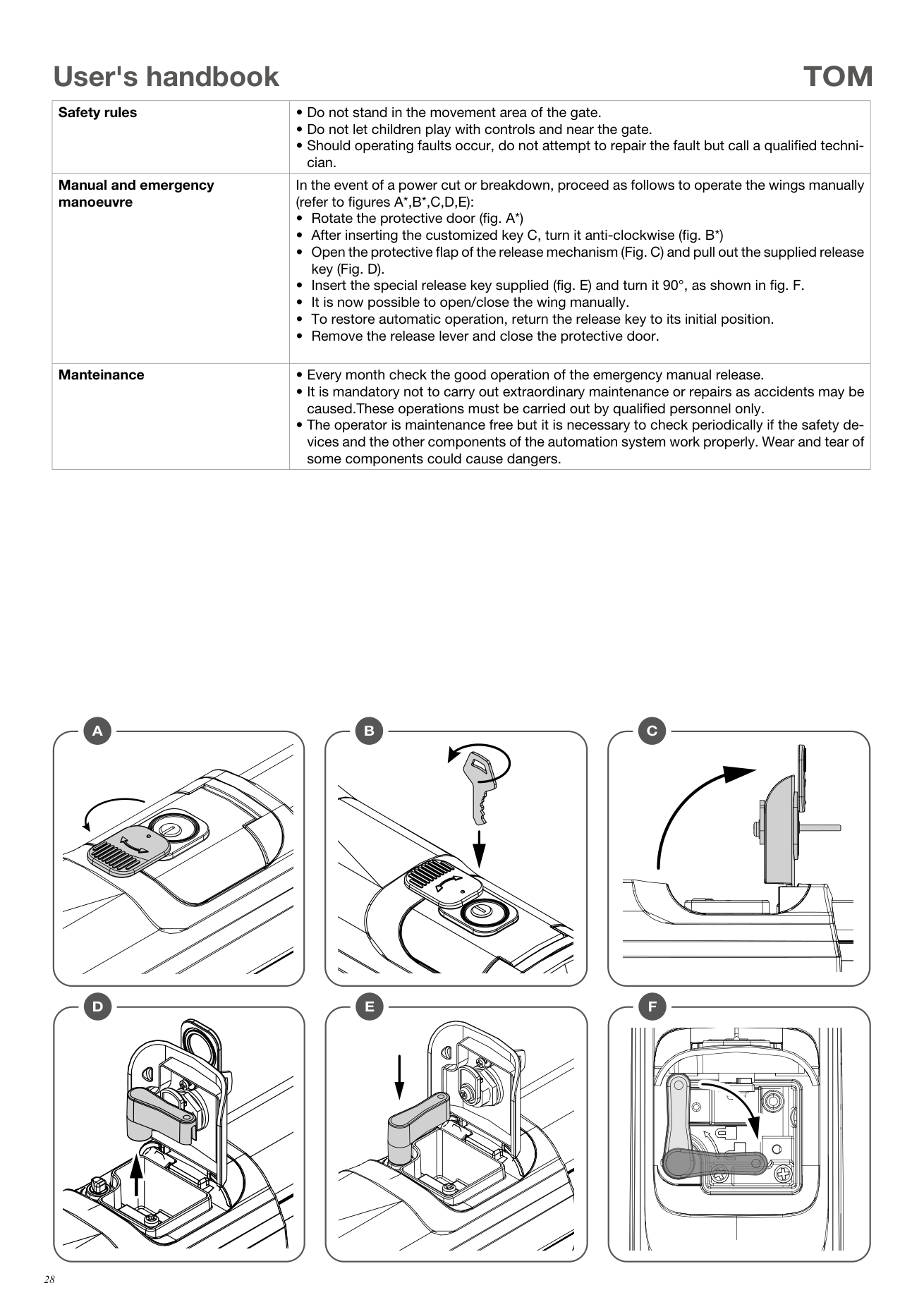

Postupak ručne deblokade motora Beninca TOM50M pri nestanku struje

Beninca TOM50M – motor za krilnu kapiju do 5 m, 230 V

Name: Beninca TOM50M – motor za krilnu kapiju do 5 m, 230 V
Brand: Beninca
SKU: BEN-MOTOR-TOM50M

Beninca TOM50M je ireverzibilni linearni motor 230 V za jedno krilo krilne kapije do 5 m. Potisak 2000 N, hod 500 mm, IP44 i radni ciklus 30%. Za krilo dužine 5 m dozvoljena masa je do 250 kg; izbor se potvrđuje prema masi, geometriji, izloženosti vetru i intenzitetu korišćenja. Zatražite proveru kompatibilnosti, montažu i servis u Beogradu i Srbiji.

Beninca TOM50M – motor za krilnu kapiju do 5 m, 230 V – opis proizvoda

Beninca TOM50M – motor za krilnu kapiju do 5 m

Beninca TOM50M je ireverzibilni elektromehanički linearni motor sa napajanjem 230 V AC, namenjen automatizaciji jednog krila krilne kapije do 5 m. Zvanični podaci proizvođača navode potisak 2000 N, hod 500 mm, zaštitu IP44 i radni ciklus 30%.

Kratak odgovor: TOM50M je odgovarajući kandidat kada je potrebno automatizovati dugačko krilo, ali dužina nije jedini kriterijum. Za krilo od 5 m Beninca dozvoljava masu do 250 kg. Konačan izbor zavisi i od geometrije stuba, stanja šarki, konstrukcije kapije, opterećenja vetrom i broja ciklusa.

Granice primene: dužina i masa jednog krila

Vrednosti ispod preuzete su iz zvaničnog Beninca uputstva L854200350 R2 iz jula 2024. To su maksimalne kombinacije dužine i mase za TOM50M; nisu zamena za pregled kapije na objektu.

Dužina jednog krila	Maksimalna masa krila
2,0 m	700 kg
2,5 m	600 kg
3,0 m	500 kg
3,5 m	400 kg
4,0 m	350 kg
4,5 m	300 kg
5,0 m	250 kg

Ključne prednosti TOM50M

Hod od 500 mm za duža krila i zahtevniju geometriju montaže.
Potisak 2000 N i ireverzibilni pužni prenos.
Dva podesiva mehanička stopera za otvaranje i zatvaranje, dostupna odozgo.
Elektromehanički krajnji prekidači; model nema enkoder.
Kućište širine 96 mm i kabl pod uglom od 45° radi lakšeg pozicioniranja.
Pužno vreteno zaštićeno brisačem i osovina od nerđajućeg čelika.
Ručna deblokada dostupna odozgo u slučaju nestanka struje.

Tehnički podaci

Podatak	Vrednost
Napajanje motora	230 V AC, 50–60 Hz
Maksimalna apsorbovana struja	1,3 A na aktuelnoj stranici proizvođača; uputstvo navodi 1 A
Maksimalni potisak	2000 N
Vreme otvaranja 90°	30 s, zavisno od geometrije montaže
Maksimalni hod	500 mm
Radni ciklus	30%
Stepen zaštite	IP44
Radna temperatura	−20 °C do +50 °C
Mehanički stoperi	Da, za otvaranje i zatvaranje
Krajnji prekidači	Da, elektromehanički
Enkoder	Ne
Najveća dužina jednog krila	5 m, do 250 kg pri toj dužini
Masa motora	10,9 kg
Podmazivanje	Trajna mast

Kompatibilne centrale i pametna integracija

Beninca za TOM50M navodi centrale HEADY, BRAINY i BRAINY PLUS. Uz odgovarajuću centralu i opcione dodatke dostupne su BeUP dijagnostika i upravljanje, kao i povezivanje preko X.BE (KNX) i Q.BE (MQTT). Dodaci nisu deo motora osim ako su izričito navedeni u ponudi.

Kako proveriti da li TOM50M odgovara vašoj kapiji?

Pošaljite Dracomu dužinu i približnu masu svakog krila, dimenzije stuba, fotografije šarki i prostora za motor, kao i procenjeni broj otvaranja dnevno. Na osnovu toga proveravamo motor, centralu, nosače i sigurnosnu opremu pre ponude.

Pogledajte i ostale motore za krilne kapije ili naš vodič problemi i rešenja za motore krilnih kapija.

Dracom obezbeđuje proveru kompatibilnosti, prodaju, profesionalnu montažu i servis u Beogradu i Srbiji. Zatražite ponudu pre kupovine kako bi motor i prateća oprema bili pravilno dimenzionisani.

Tehničke specifikacije za Beninca TOM50M – motor za krilnu kapiju do 5 m, 230 V

Proizvođač	Beninca
Napajanje motora	230 V AC, 50–60 Hz
Maksimalni potisak	2000 N
Maksimalni hod	500 mm
Maksimalna dužina krila	5 m, do 250 kg pri toj dužini
Maksimalna masa krila	700 kg pri 2 m; 600 kg pri 2,5 m; 500 kg pri 3 m; 400 kg pri 3,5 m; 350 kg pri 4 m; 300 kg pri 4,5 m; 250 kg pri 5 m
Vreme otvaranja 90°	30 s, zavisno od geometrije montaže
Radni ciklus	30%
Stepen zaštite	IP44
Radna temperatura	−20 °C do +50 °C
Krajnji prekidači	Da, elektromehanički
Enkoder	Ne
Mehanički stoperi	Da, za otvaranje i zatvaranje
Masa motora	10,9 kg

Uputstva i dokumentacija za Beninca TOM50M – motor za krilnu kapiju do 5 m, 230 V

Galerija i video – Beninca TOM50M – motor za krilnu kapiju do 5 m, 230 V

Benincà TOM – zvanični pregled motora za krilne kapije do 5 m

Beninca TOM50 – primer profesionalne ugradnje i rada

Najčešća pitanja za Beninca TOM50M – motor za krilnu kapiju do 5 m, 230 V

Za kapiju koje dužine je namenjen Beninca TOM50M?

TOM50M je namenjen jednom krilu krilne kapije dužine do 5 m. Pri dužini od 5 m zvanično uputstvo dozvoljava masu krila do 250 kg.

Koliku masu krila može da pokreće TOM50M?

Dozvoljena masa zavisi od dužine jednog krila: do 700 kg na 2 m, 600 kg na 2,5 m, 500 kg na 3 m, 400 kg na 3,5 m, 350 kg na 4 m, 300 kg na 4,5 m i 250 kg na 5 m.

Da li su za dvokrilnu kapiju potrebna dva TOM50M motora?

Da. Za dvokrilnu kapiju se uobičajeno koristi po jedan motor za svako krilo, uz odgovarajuću centralu i sigurnosnu opremu.

Da li Beninca TOM50M ima enkoder?

Ne. TOM50M nema enkoder, ali ima elektromehaničke krajnje prekidače i podesive mehaničke stopere za otvaranje i zatvaranje.

Koje centrale su kompatibilne sa TOM50M?

Beninca navodi HEADY, BRAINY i BRAINY PLUS. Izbor centrale zavisi od broja motora, potrebnih funkcija i dodatne opreme.

Koliko traje otvaranje kapije sa TOM50M?

Nominalno vreme otvaranja za 90° je 30 sekundi. Stvarno vreme zavisi od izabrane geometrije montaže i ugla otvaranja.

Može li se TOM50M ručno deblokirati kada nestane struja?

Da. Motor ima ručnu deblokadu dostupnu odozgo. Postupak je prikazan u zvaničnom uputstvu i treba ga izvesti prema uputstvu proizvođača.

Da li je TOM50M pogodan za spoljnu ugradnju?

Motor ima stepen zaštite IP44 i radnu temperaturu od −20 °C do +50 °C. Pravilna montaža, uvod kabla i stanje kapije presudni su za pouzdan rad na otvorenom.

Da li TOM50M podržava pametnu kuću i daljinsku dijagnostiku?

Da, uz odgovarajuću centralu i opcione dodatke. Beninca navodi BeUP sa PRO.UP dodatkom, X.BE za KNX i Q.BE za MQTT povezivanje.

Šta je potrebno za proveru kompatibilnosti TOM50M sa postojećom kapijom?

Potrebni su dužina i masa svakog krila, dimenzije stuba, fotografije šarki i mesta montaže, ugao otvaranja, izloženost vetru i procenjeni broj ciklusa dnevno.

Da li Dracom ugrađuje i servisira Beninca TOM50M?

Da. Dracom pruža proveru kompatibilnosti, prodaju, profesionalnu montažu i servis automatike za kapije u Beogradu i širom Srbije.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca TOM50M – motor za krilnu kapiju do 5 m, 230 V

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
