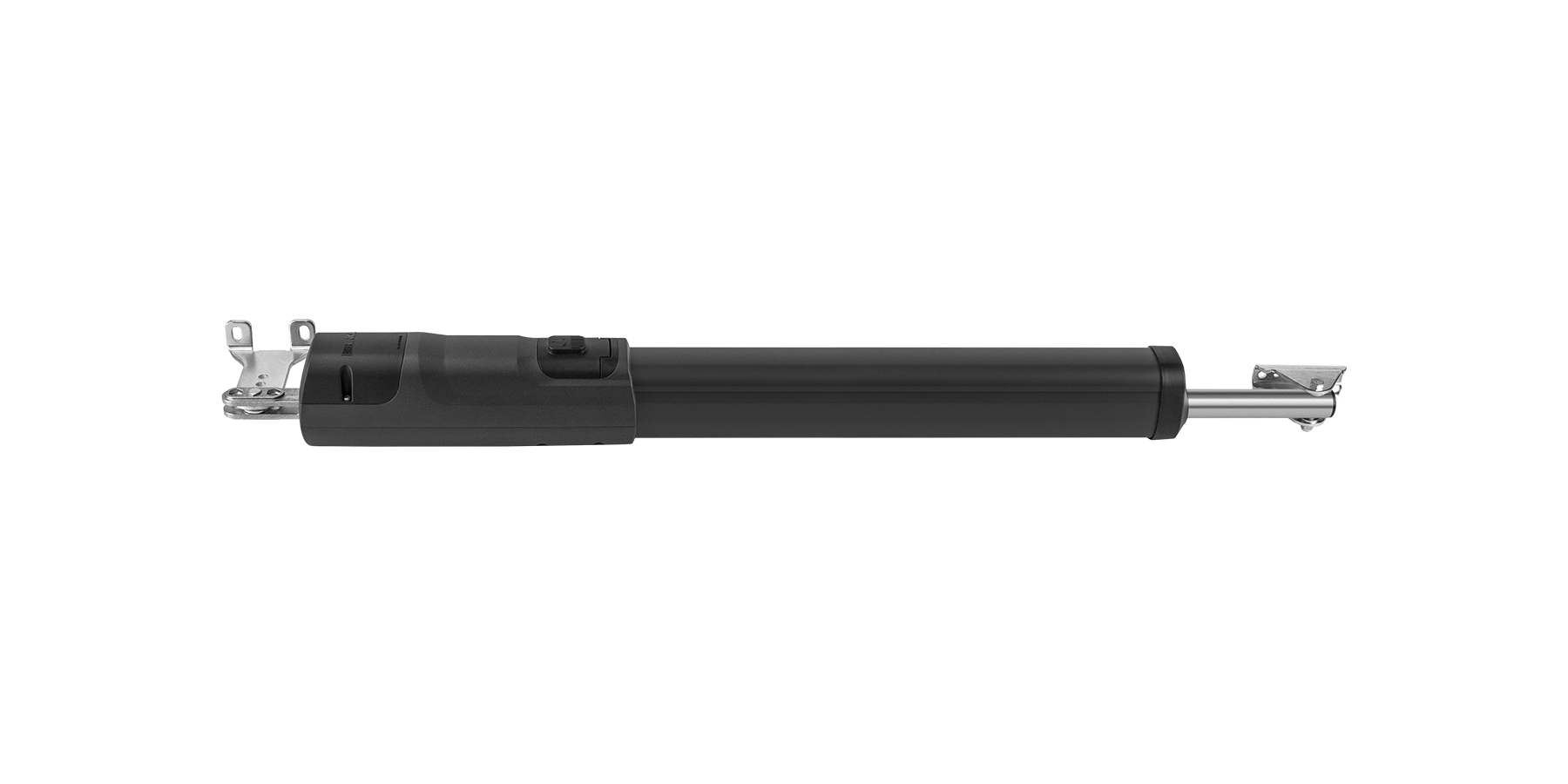

Beninca TOM5024E 24 V motor sa enkoderom za krilnu kapiju do 5 m

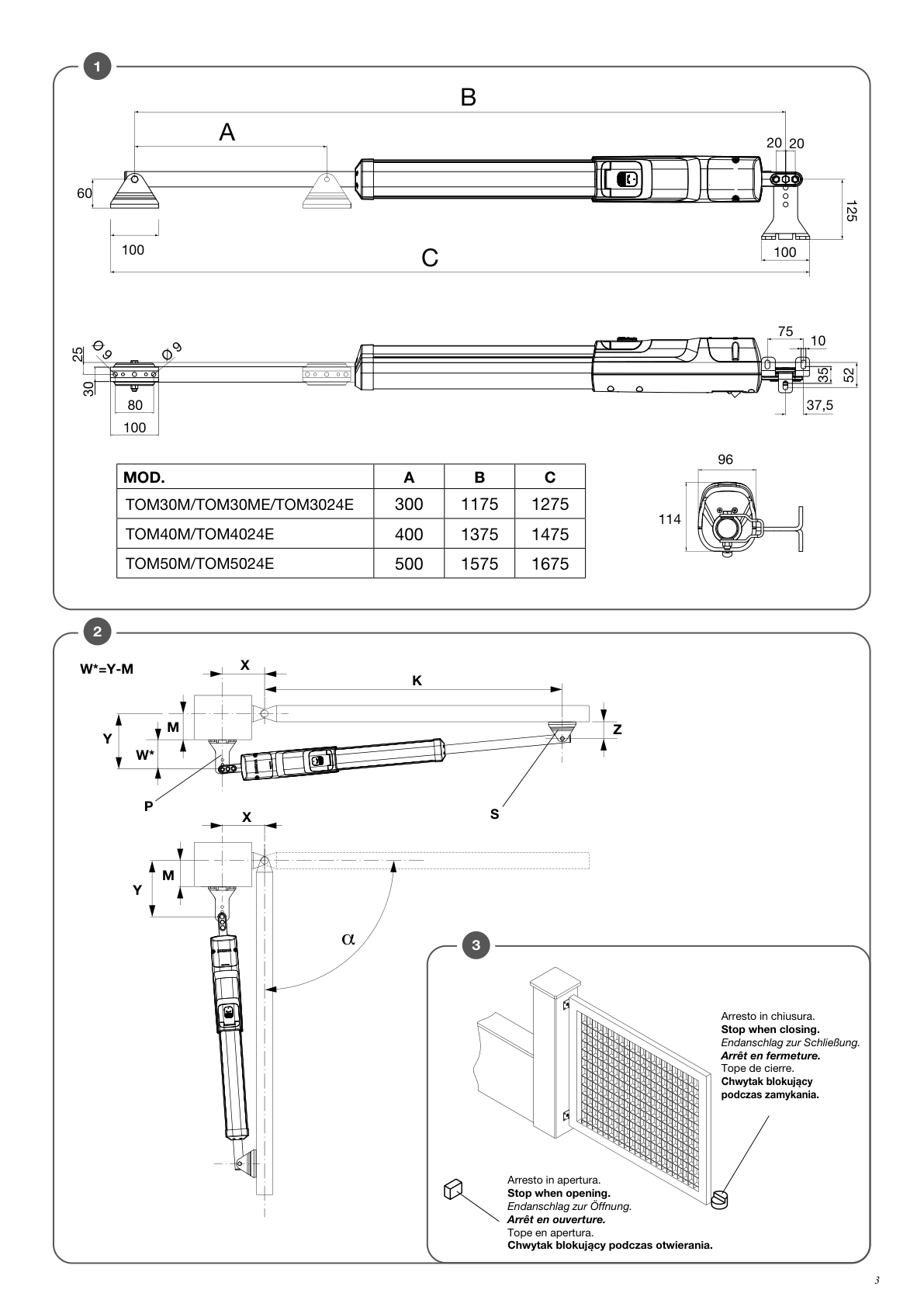

Beninca TOM5024E dimenzije motora i nosača za krilnu kapiju

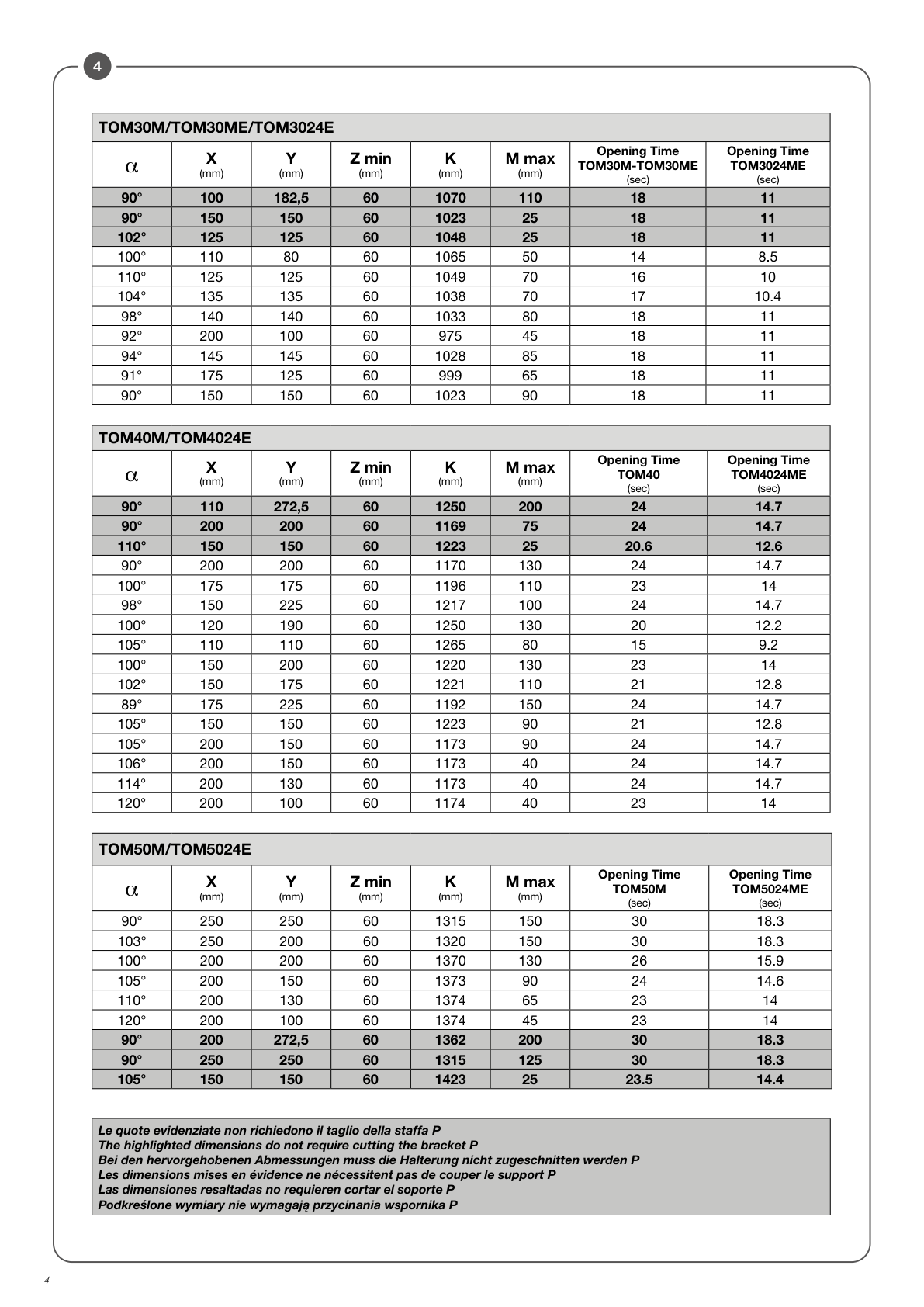

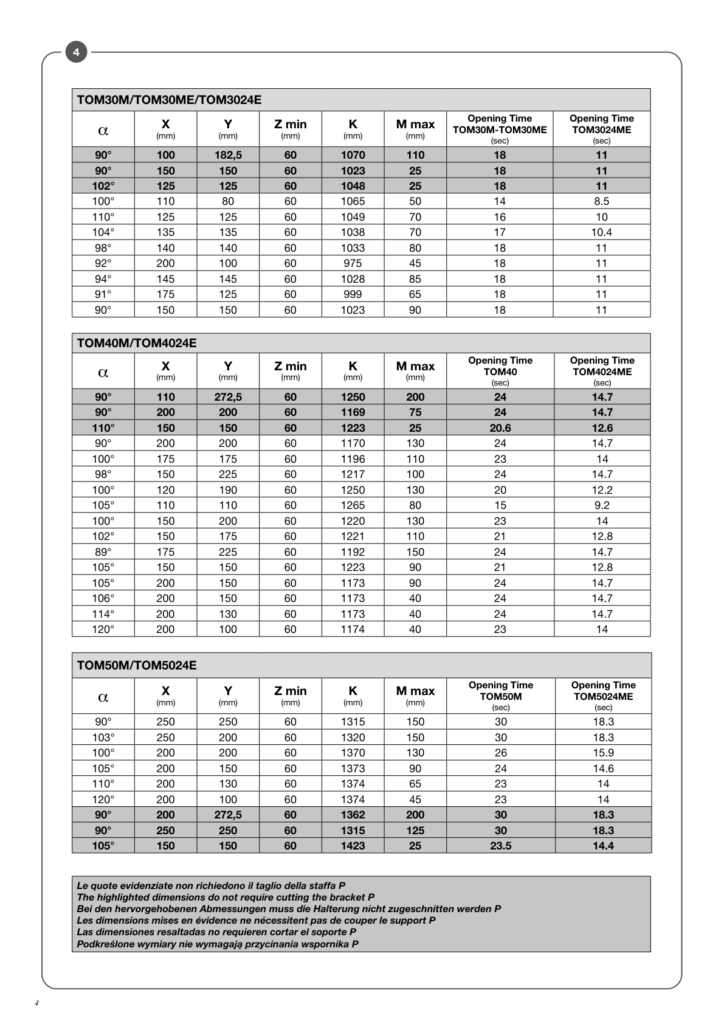

Tabela geometrije ugradnje Beninca TOM5024E za uglove otvaranja 90 do 120 stepeni

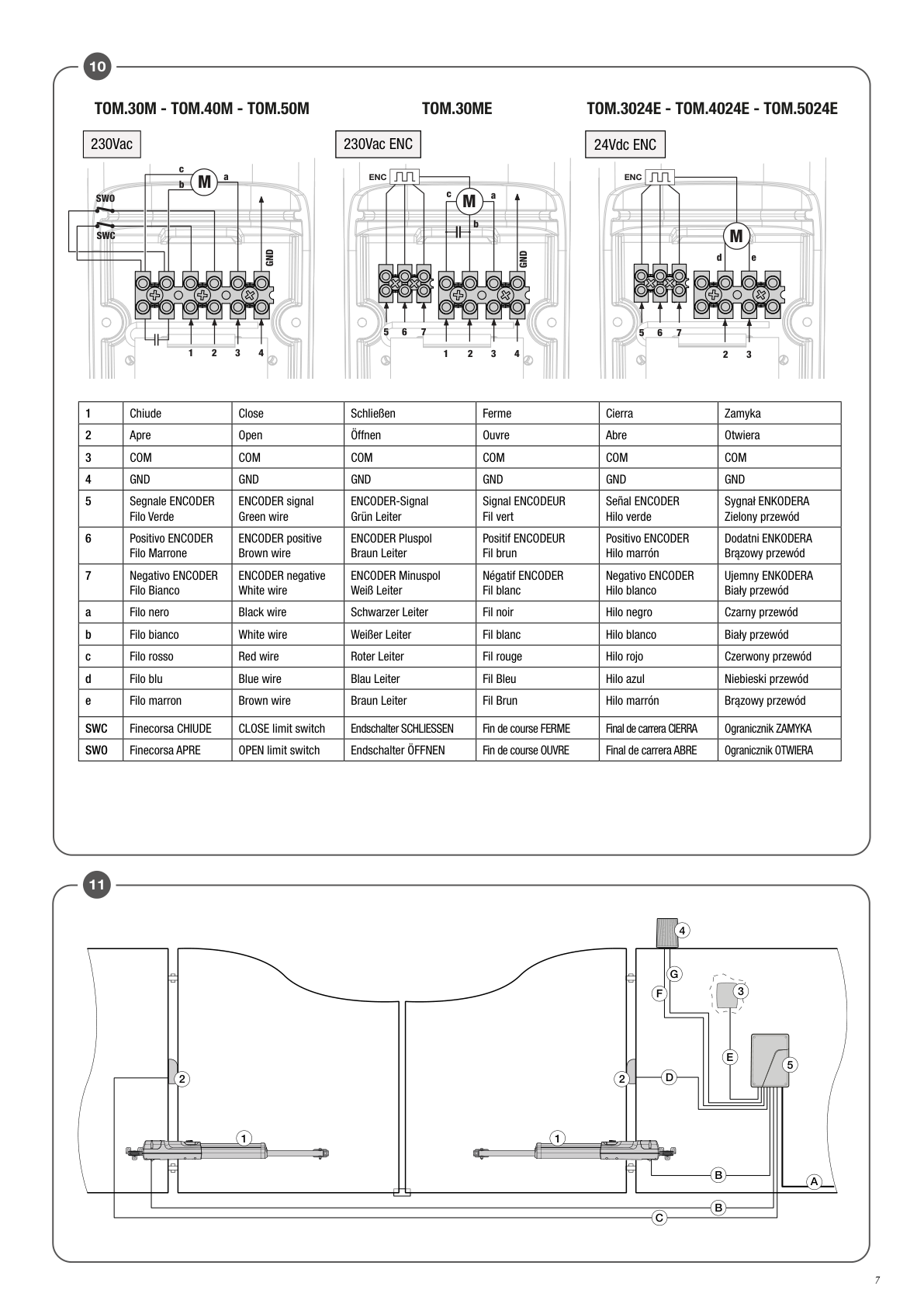

Šema električnog povezivanja motora i enkodera Beninca TOM5024E 24 V

Postupak ručne deblokade motora Beninca TOM5024E pri nestanku struje

Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m

Name: Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m
Brand: Beninca
SKU: BEN-MOTOR-TOM5024E

Beninca TOM5024E je 24 V DC linearni motor sa enkoderom za jedno krilo krilne kapije do 5 m. Potisak 1500 N, hod 500 mm, intenzivan rad i IP44; pri 5 m dozvoljena masa je do 250 kg. Zatražite proveru kompatibilnosti, montažu i servis u Beogradu i Srbiji.

Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m – opis proizvoda

Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m

Beninca TOM5024E je ireverzibilni elektromehanički linearni motor sa napajanjem 24 V DC, enkoderom i režimom za intenzivnu upotrebu. Namenjen je automatizaciji jednog krila krilne kapije do 5 m, uz obaveznu proveru mase, geometrije, vetrovnog opterećenja i stanja kapije.

Ključne tehničke prednosti

maksimalni potisak 1500 N i hod 500 mm;
nominalno otvaranje 90° za 19 s, zavisno od geometrije montaže;
enkoder za precizno praćenje kretanja i upravljanje usporavanjem;
amperometrijska detekcija prepreke uz odgovarajuću Beninca centralu;
dva podesiva mehanička stopera za otvaranje i zatvaranje;
IP44, radna temperatura od −20 °C do +50 °C i masa motora 9,4 kg;
mogućnost rada sa rezervnim baterijskim napajanjem uz kompatibilnu centralu i dodatnu opremu.

Dozvoljena masa prema dužini jednog krila

Dužina krila	Najveća dozvoljena masa
2 m	700 kg
2,5 m	600 kg
3 m	500 kg
3,5 m	400 kg
4 m	350 kg
4,5 m	300 kg
5 m	250 kg

Ove vrednosti su gornje granice iz zvaničnog uputstva. Puna ili rešetkasta ispuna, jak vetar, loše šarke i nepovoljna geometrija mogu zahtevati snažnije ili drugačije rešenje.

Upravljanje, bezbednost i povezivanje

Beninca za TOM5024E navodi centrale BRAINY24, BRAINY24 PLUS i TRUST24. Uz odgovarajuću centralu i opcione dodatke moguće je povezivanje sa BeUP/PRO.UP, KNX preko X.BE i MQTT preko Q.BE. Motor nema elektromehaničke krajnje prekidače; položaj prati enkoder, dok se krajnje pozicije mehanički ograničavaju podesivim stoperima.

Pre kupovine i ugradnje

Za tačan izbor potrebni su dužina i masa svakog krila, dimenzije stuba, ugao otvaranja, fotografije šarki i mesta montaže, procena broja ciklusa i izloženost vetru. Za dvokrilnu kapiju koriste se dva motora i odgovarajuća centrala sa bezbednosnom opremom.

Pogledajte motore za krilne kapije ili otvorite vodič problemi i rešenja za motore krilnih kapija. Dracom pruža proveru kompatibilnosti, prodaju, profesionalnu montažu i servis u Beogradu i širom Srbije.

Tehničke specifikacije za Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m

Napajanje motora	24 V DC
Maksimalna struja	5,5 A
Struja bez opterećenja	0,7 A
Maksimalni potisak	1500 N
Maksimalni hod	500 mm
Maksimalna dužina krila	5 m, do 250 kg pri toj dužini
Maksimalna masa krila	700 kg pri 2 m; 600 kg pri 2,5 m; 500 kg pri 3 m; 400 kg pri 3,5 m; 350 kg pri 4 m; 300 kg pri 4,5 m; 250 kg pri 5 m
Vreme otvaranja 90°	19 s, zavisno od geometrije montaže
Režim rada	Intenzivna upotreba
Stepen zaštite	IP44
Radna temperatura	−20 °C do +50 °C
Enkoder, krajnji prekidači i stoperi	Enkoder: da; elektromehanički krajnji prekidači: ne; mehanički stoperi: da, otvaranje i zatvaranje
Masa motora	9,4 kg
Proizvođač	Beninca

Uputstva i dokumentacija za Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m

Galerija i video – Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m

Benincà TOM – zvanični pregled 24 V i 230 V motora do 5 m

Beninca TOM50 – primer profesionalne ugradnje i rada

Najčešća pitanja za Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m

Za kapiju koje dužine je namenjen Beninca TOM5024E?

TOM5024E je namenjen jednom krilu krilne kapije dužine do 5 m. Pri dužini od 5 m zvanično uputstvo dozvoljava masu krila do 250 kg.

Koliku masu krila može da pokreće TOM5024E?

Dozvoljena masa zavisi od dužine jednog krila: do 700 kg na 2 m, 600 kg na 2,5 m, 500 kg na 3 m, 400 kg na 3,5 m, 350 kg na 4 m, 300 kg na 4,5 m i 250 kg na 5 m.

Da li TOM5024E ima enkoder?

Da. Ugrađeni enkoder omogućava precizno praćenje kretanja i rad sigurnosnih funkcija sa kompatibilnom centralom.

Da li TOM5024E ima krajnje prekidače?

Ne. Zvanično uputstvo za TOM5024E navodi enkoder bez elektromehaničkih krajnjih prekidača. Motor ima podesive mehaničke stopere za otvaranje i zatvaranje.

Koje je napajanje i potrošnja motora?

Motor radi na 24 V DC. Beninca na stranici modela navodi maksimalnu struju 5,5 A, dok uputstvo navodi 0,7 A kao apsorbovanu struju bez opterećenja.

Koliko traje otvaranje kapije sa TOM5024E?

Nominalno vreme otvaranja za 90° je 19 sekundi. Stvarno vreme zavisi od izabrane geometrije montaže i ugla otvaranja.

Da li je TOM5024E namenjen intenzivnoj upotrebi?

Da. Proizvođač ga klasifikuje za intenzivnu upotrebu, ali stvarni kapacitet sistema zavisi i od centrale, mase krila, geometrije, temperature i pravilne montaže.

Može li TOM5024E da radi kada nestane mrežno napajanje?

Može uz kompatibilnu centralu, pravilno dimenzionisane baterije i odgovarajuću dodatnu opremu. Baterije nisu deo samog motora.

Koje centrale su kompatibilne sa TOM5024E?

Beninca navodi BRAINY24, BRAINY24 PLUS i TRUST24. Izbor centrale zavisi od broja motora, potrebnih funkcija i dodatne opreme.

Može li se TOM5024E ručno deblokirati?

Da. Motor ima ručnu deblokadu dostupnu odozgo; postupak A–F prikazan je u zvaničnom uputstvu.

Šta je potrebno za proveru kompatibilnosti i ugradnju?

Potrebni su dužina i masa svakog krila, dimenzije stuba, fotografije šarki i mesta montaže, ugao otvaranja, izloženost vetru i broj ciklusa. Dracom pruža proveru, montažu i servis u Beogradu i Srbiji.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca TOM5024E – 24 V motor za krilnu kapiju do 5 m

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.

Pozovite 061/24-13-946 Pošaljite upit
