Beninca TOM4024LT – 24 V motor za krilnu kapiju do 4 m
Beninca TOM4024LT je 24 V motor za intenzivnu upotrebu na krilnim kapijama do 4 m: 1500 N, hod 400/415 mm, IP44 i virtuelni signal enkodera. Zahteva spoljne mehaničke stopere. Dracom pruža proveru, montažu i servis.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Beninca TOM4024LT – 24 V motor za krilnu kapiju do 4 m – opis proizvoda

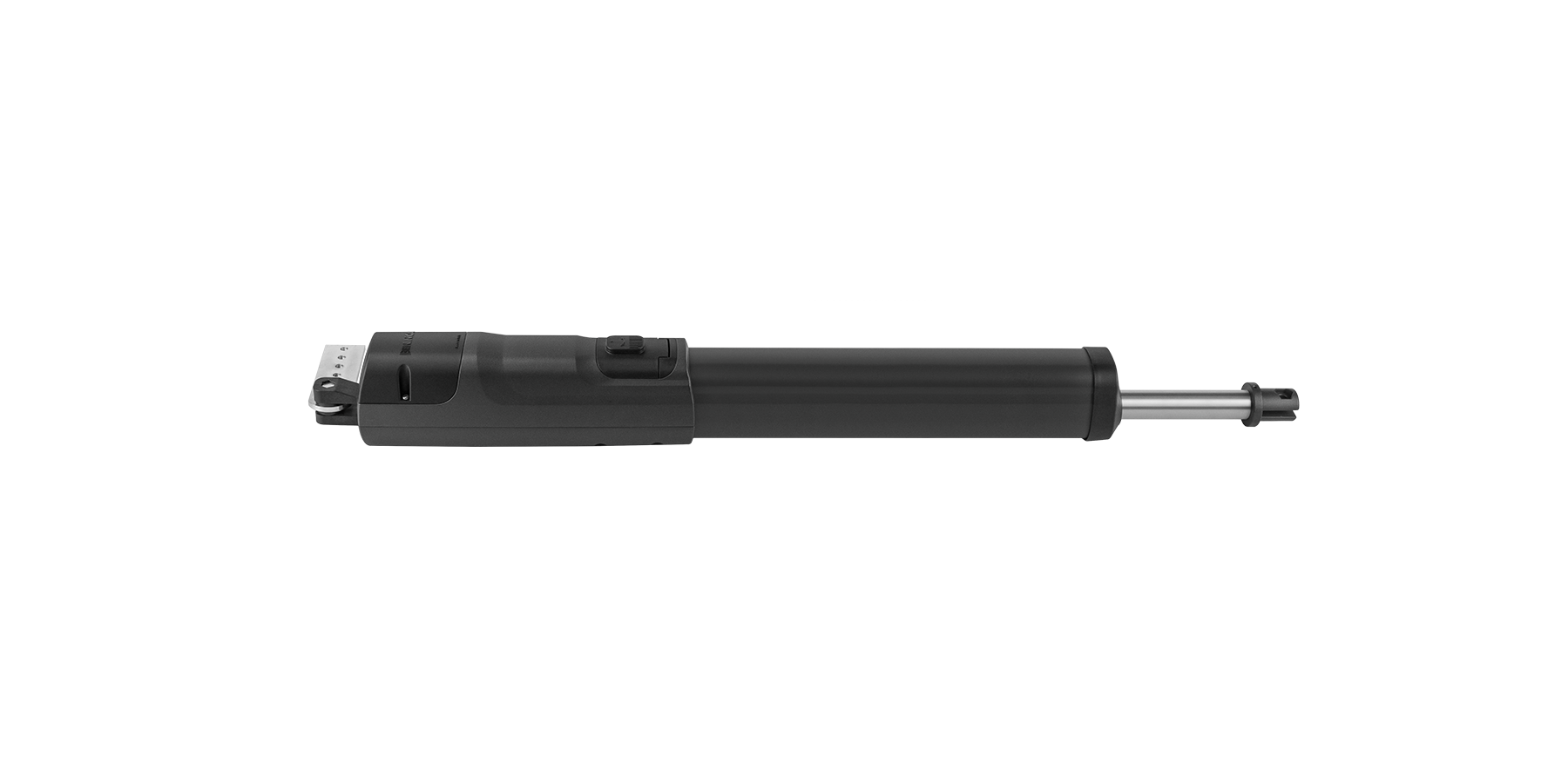

Beninca TOM4024LT motor za krilnu kapiju do 4 m
Beninca TOM4024LT je samokočioni linearni elektromehanički motor na 24 Vdc za intenzivnu upotrebu i krila do 4 m. Razvija potisak do 1500 N, otvara za približno 15 sekundi i ima standardni hod 400 mm, odnosno maksimalni hod 415 mm.
Za intenzivniji rad i precizno upravljanje
- 24 Vdc motor sa intenzivnim radnim ciklusom;
- amperometrijska detekcija prepreke radi zaštite od prignječenja;
- virtuelni signal enkodera koji kompatibilna centrala rekonstruiše iz radnih parametara motora;
- mogućnost baterijskog napajanja uz odgovarajuću centralu i dodatnu opremu;
- IP44 zaštita i radna temperatura od −20 °C do +50 °C.

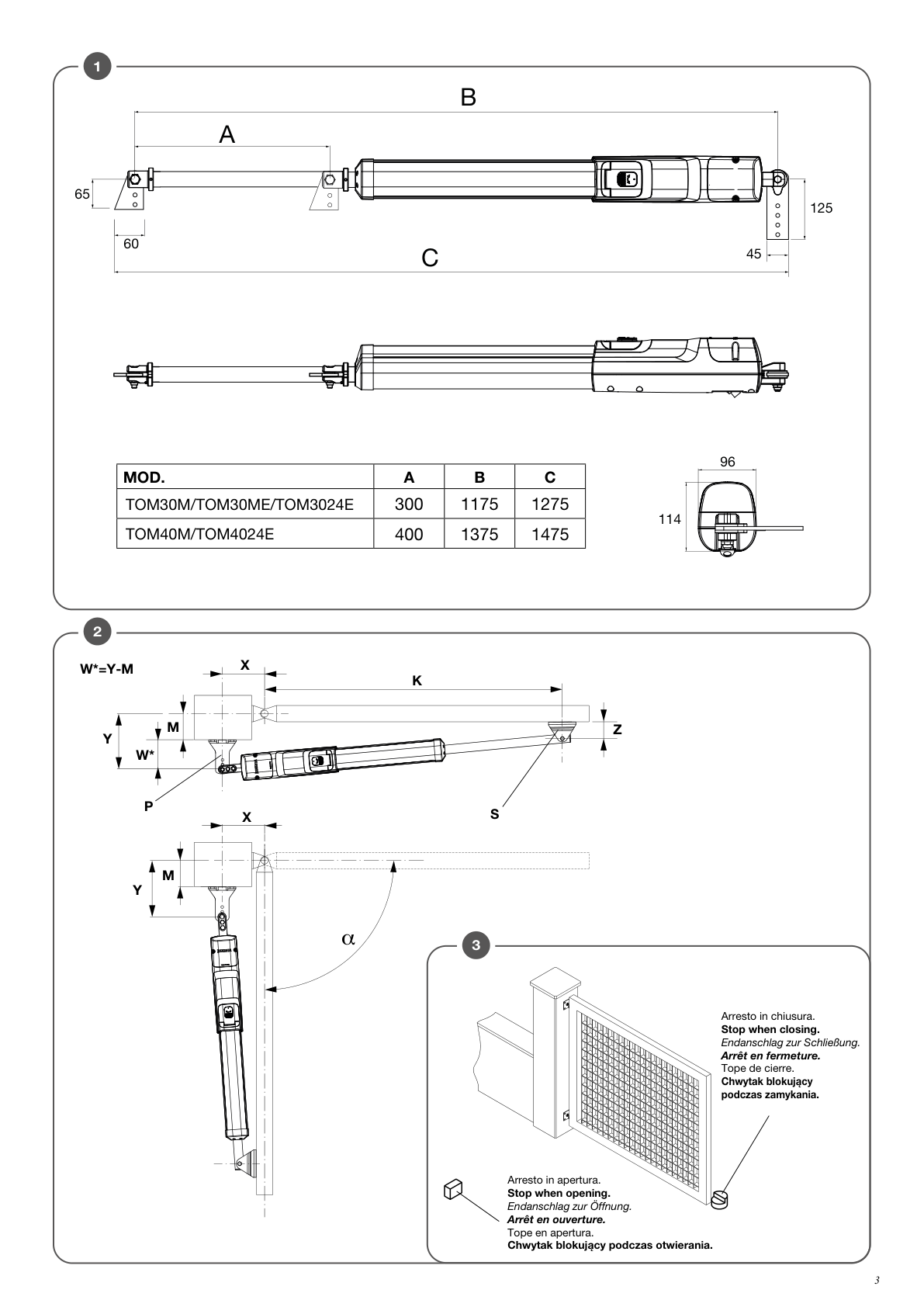

Obavezni spoljni mehanički stoperi
TOM4024LT nema ugrađene mehaničke stopere. Fabričko uputstvo izričito zahteva spoljne stopere za otvaranje i zatvaranje. Dodatnih približno 15 mm hoda služi da motor tokom rada ne udara u krajnju tačku svog hoda.

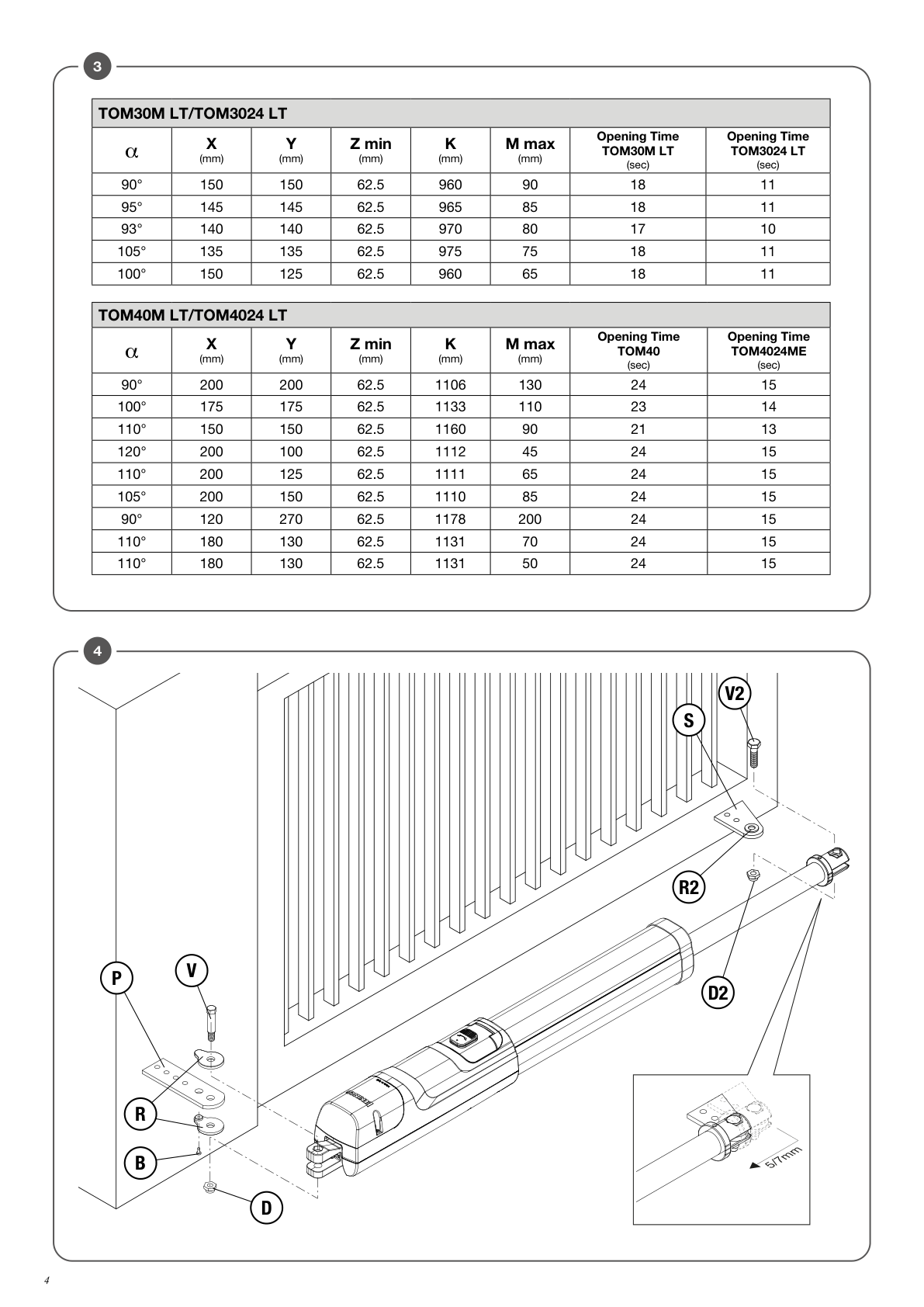

Provera mase, dužine i vetra
Fabrička tabela primene za 24 V LT modele navodi: do 600 kg na 2 m, 500 kg na 2,5 m, 400 kg na 3 m, 350 kg na 3,5 m i 300 kg na 4 m. Puna krila i kapije izložene vetru zahtevaju poseban proračun, bez obzira na nominalnu dužinu.
Kompatibilne centrale
Beninca navodi BRAINY24, BRAINY24 PLUS i TRUST24. Funkcije virtuelnog enkodera, usporavanja, baterijskog rada, X.BE/Q.BE povezivanja i daljinske dijagnostike zavise od izabrane centrale i dodatne opreme.
Kompletni tehnički podaci
| Tehnički podatak | Vrednost | Izvor |
|---|---|---|
| Proizvođač / model | Beninca TOM4024LT | Zvanična stranica i uputstvo |

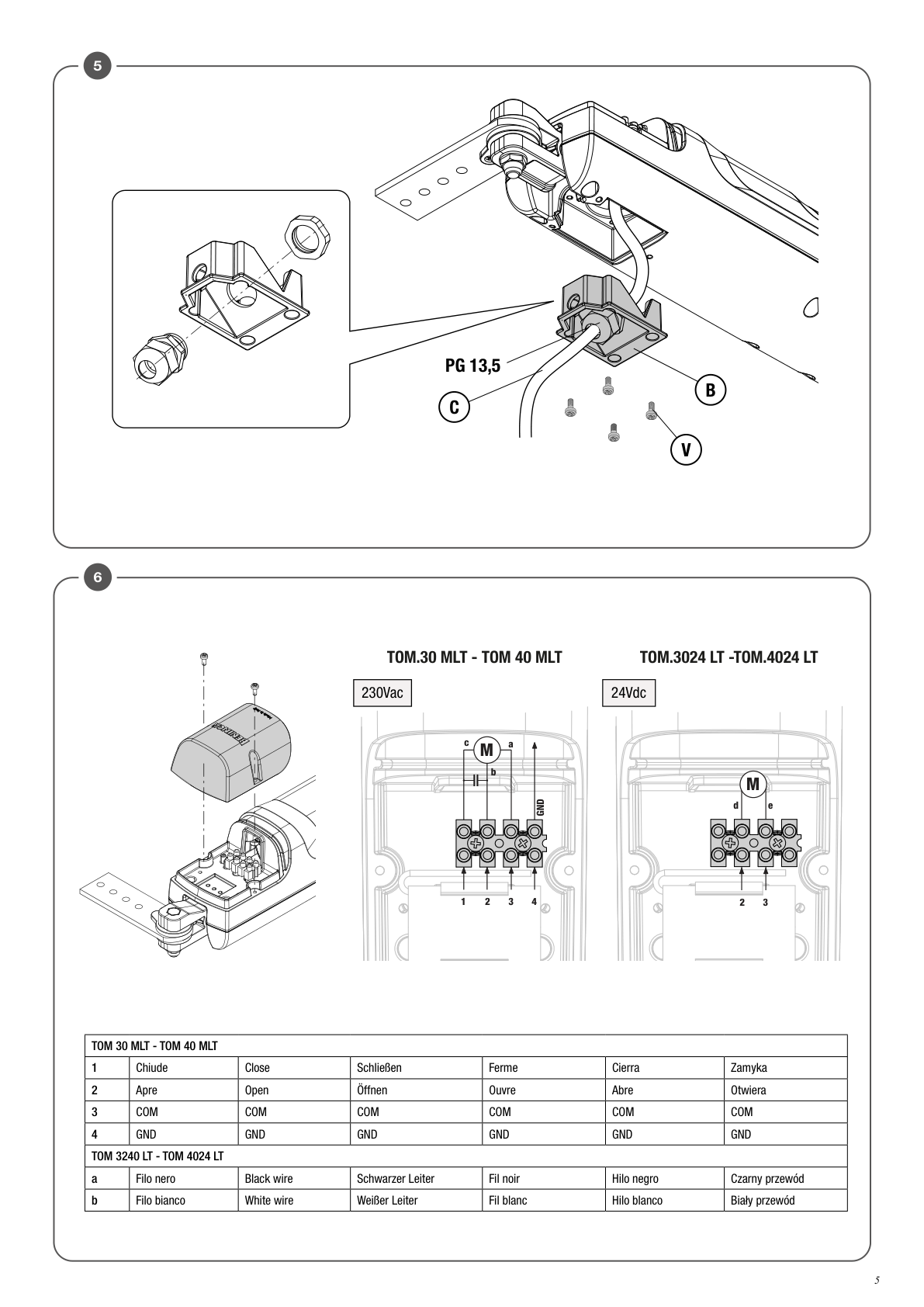

| Napajanje motora | 24 Vdc | Zvanična stranica i uputstvo |
| Maksimalna / apsorbovana struja | 5,5 A / 0,7 A bez opterećenja | Zvanična stranica / uputstvo |
| Maksimalni potisak | 1500 N | Zvanična stranica i uputstvo |
| Vreme otvaranja | 15 s | Zvanična stranica i uputstvo |
| Standardni / maksimalni hod | 400 mm / 415 mm | Zvanična stranica |
| Maksimalna dužina krila | 4 m | Zvanična stranica |
| Odnos mase i dužine krila | 600 kg/2 m; 500 kg/2,5 m; 400 kg/3 m; 350 kg/3,5 m; 300 kg/4 m | Uputstvo |
| Radni ciklus | Intenzivna upotreba | Zvanična stranica i uputstvo |
| Stepen zaštite | IP44 | Zvanična stranica i uputstvo |
| Radna temperatura | od −20 °C do +50 °C | Zvanična stranica i uputstvo |
| Detekcija prepreke / položaja | Amperometrijska zaštita; virtuelni signal enkodera preko kompatibilne centrale | Zvanična stranica |
| Mehanički stoperi | Nisu ugrađeni; spoljni stoperi za otvaranje i zatvaranje su obavezni | Uputstvo |
| Masa motora / širina kućišta | 9,4 kg / 96 mm | Zvanična stranica |
Prodaja, montaža i servis u Srbiji
Dracom proverava dimenzije kapije, masu, geometriju nosača, stanje šarki, uticaj vetra, bezbednosne uređaje i potrebnu centralu. Dostupni su profesionalna montaža i servis u Beogradu i širom Srbije.

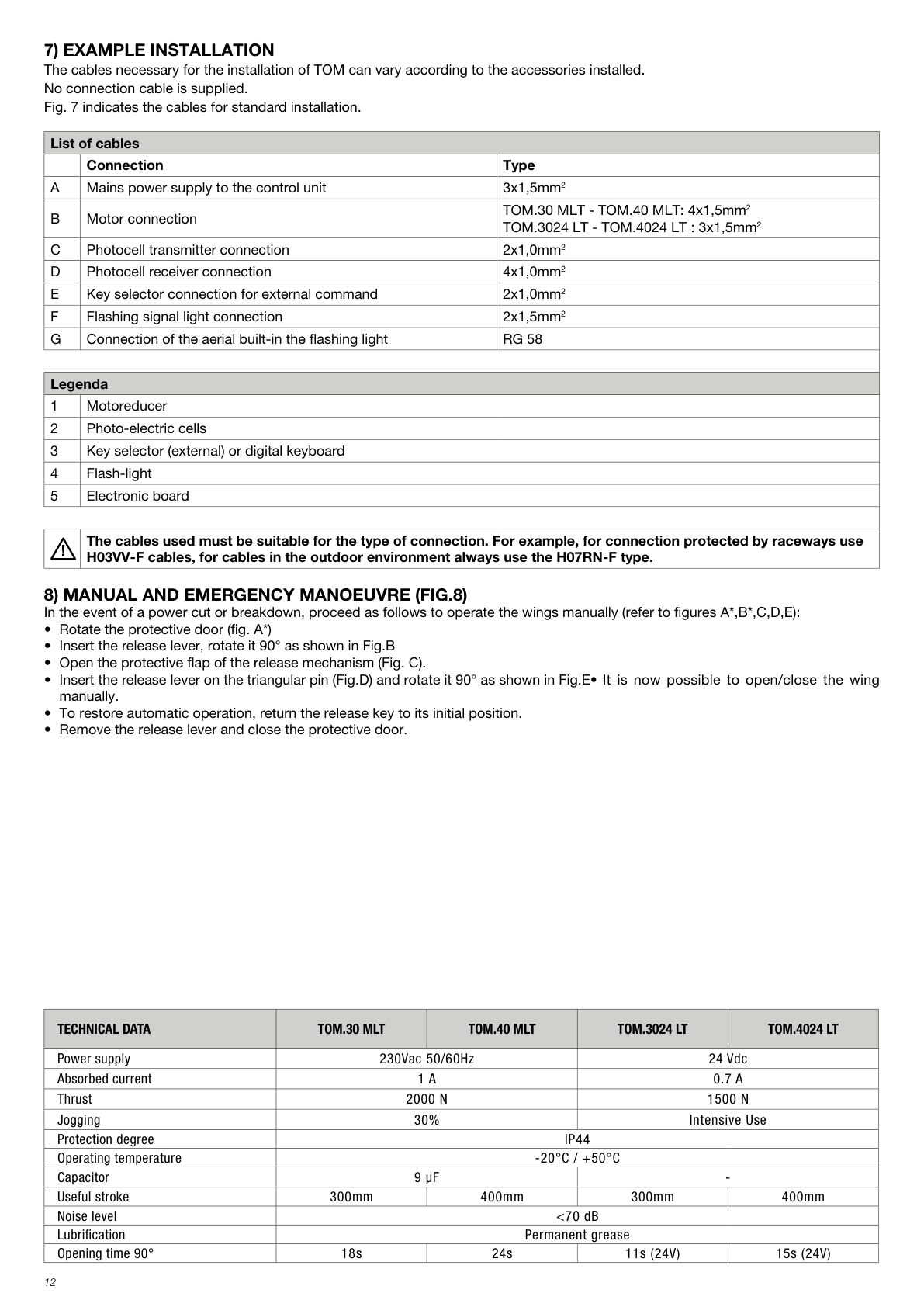

Tehničke specifikacije za Beninca TOM4024LT – 24 V motor za krilnu kapiju do 4 m
| Proizvođač / model | Beninca TOM4024LT |
|---|---|
| Napajanje motora | 24 Vdc |
| Maksimalna / apsorbovana struja | 5,5 A / 0,7 A bez opterećenja |
| Maksimalni potisak | 1500 N |
| Vreme otvaranja | 15 s |
| Standardni / maksimalni hod | 400 mm / 415 mm |
| Maksimalna dužina krila | 4 m |
| Odnos mase i dužine krila | 600 kg/2 m; 500 kg/2,5 m; 400 kg/3 m; 350 kg/3,5 m; 300 kg/4 m |
| Radni ciklus | Intenzivna upotreba |
| Stepen zaštite | IP44 |
| Radna temperatura | od −20 °C do +50 °C |
| Detekcija prepreke / položaja | Amperometrijska zaštita; virtuelni signal enkodera preko kompatibilne centrale |
| Mehanički stoperi | Nisu ugrađeni; spoljni stoperi za otvaranje i zatvaranje su obavezni |
| Masa motora / širina kućišta | 9,4 kg / 96 mm |
| Proizvođač |
Uputstva i dokumentacija za Beninca TOM4024LT – 24 V motor za krilnu kapiju do 4 m
Galerija i video – Beninca TOM4024LT – 24 V motor za krilnu kapiju do 4 m
Najčešća pitanja za Beninca TOM4024LT – 24 V motor za krilnu kapiju do 4 m
Za kakvu kapiju je namenjen TOM4024LT?
Za krilne kapije sa krilom dužine do 4 m i intenzivniju upotrebu, uz proveru mase, geometrije i vetra.
Koje je napajanje motora?
Motor radi na 24 Vdc; mrežno napajanje i dodatne funkcije zavise od izabrane upravljačke centrale.
Koliki je maksimalni potisak?
Maksimalni potisak koji navodi proizvođač je 1500 N.
Koliko traje otvaranje?
Deklarisano vreme otvaranja je 15 sekundi.
Koliki je hod motora?
Standardni hod je 400 mm, a maksimalni hod 415 mm.
Da li TOM4024LT ima ugrađene mehaničke stopere?
Ne. Spoljni mehanički stoperi za otvaranje i zatvaranje su obavezni prema fabričkom uputstvu.
Da li motor ima enkoder?
Proizvođač navodi virtuelni signal enkodera koji kompatibilna centrala rekonstruiše iz parametara rada motora; fizički enkoder nije naveden kao ugrađena komponenta.
Da li ima zaštitu od prepreke?
Da. Sistem koristi amperometrijsku detekciju prepreke uz odgovarajuću upravljačku centralu.
Koje centrale su kompatibilne?
Beninca navodi BRAINY24, BRAINY24 PLUS i TRUST24.
Može li motor raditi na bateriju?
Moguće je opciono baterijsko napajanje uz odgovarajuću centralu, punjač i baterije.
Da li Dracom radi montažu i servis?
Da. Dracom vrši proveru kompatibilnosti, montažu i servis Beninca automatike u Beogradu i širom Srbije.
Problemi i rešenja za Beninca TOM4024LT – 24 V motor za krilnu kapiju do 4 m
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
