Beninca TOM4024E – motor sa enkoderom do 4 m

Name: Beninca TOM4024E – 24 V motor sa enkoderom do 4 m
Brand: Beninca
SKU: BEN-MOTOR-TOM4024E

Beninca TOM4024E – 24 V motor sa enkoderom do 4 m – opis proizvoda

Beninca TOM4024E motor sa enkoderom za kapiju do 4 m

Beninca TOM4024E je samokočioni linearni elektromehanički motor na 24 Vdc za intenzivnu upotrebu. Namenjen je krilima do 4 m, ima maksimalni potisak 1500 N, hod 400 mm i ugrađeni enkoder za precizno praćenje kretanja.

Bezbednost i kontrola položaja

ugrađeni enkoder za precizno upravljanje i usporavanje;
amperometrijska detekcija prepreke uz kompatibilnu centralu;
dva podesiva mehanička stopera za otvaranje i zatvaranje;
mogućnost opcionog baterijskog rada;
IP44 zaštita i intenzivan radni ciklus.

Provera kapije pre izbora

Fabrička tabela primene navodi do 600 kg na 2 m, 500 kg na 2,5 m, 400 kg na 3 m, 350 kg na 3,5 m i 300 kg na 4 m. Puna krila, uticaj vetra, stanje šarki, geometrija nosača i broj ciklusa moraju se posebno proveriti.

Kompatibilne centrale

Beninca navodi BRAINY24, BRAINY24 PLUS i TRUST24. X.BE, Q.BE, BeUP, PRO.UP i baterijski rad zavise od izabrane centrale i dodataka.

Opcioni komplet KTOM4024E

Proizvođački komplet sadrži dva TOM4024E motora, TRUST24 centralu sa prijemnikom i punjačem baterije, PUPILLA.T fotoćelije, STAR lampu sa antenom i jedan TO.GO2VA daljinski. Sadržaj konkretne ponude mora se potvrditi.

Kompletni tehnički podaci

Tehnički podatak	Vrednost	Izvor
Proizvođač / model	Beninca TOM4024E	Zvanična stranica i uputstvo
Napajanje motora	24 Vdc	Zvanična stranica i uputstvo
Maksimalna / apsorbovana struja	5,5 A / 0,7 A bez opterećenja	Zvanična stranica / uputstvo
Maksimalni potisak	1500 N	Zvanična stranica i uputstvo
Vreme otvaranja	15 s	Zvanična stranica i uputstvo
Maksimalni hod	400 mm	Zvanična stranica i uputstvo
Maksimalna dužina krila	4 m	Zvanična stranica
Odnos mase i dužine krila	600 kg/2 m; 500 kg/2,5 m; 400 kg/3 m; 350 kg/3,5 m; 300 kg/4 m	Uputstvo
Radni ciklus	Intenzivna upotreba	Zvanična stranica i uputstvo
Stepen zaštite	IP44	Zvanična stranica i uputstvo
Radna temperatura	od −20 °C do +50 °C	Zvanična stranica i uputstvo
Enkoder / zaštita	Ugrađeni enkoder; amperometrijska detekcija prepreke uz centralu	Zvanična stranica
Mehanički stoperi	Dva podesiva, za otvaranje i zatvaranje	Zvanična stranica i uputstvo
Masa motora / širina kućišta	8,9 kg / 96 mm	Zvanična stranica

Prodaja, montaža i servis

Dracom obezbeđuje proveru kompatibilnosti, profesionalnu montažu i servis Beninca automatike u Beogradu i širom Srbije.

Tehničke specifikacije za Beninca TOM4024E – 24 V motor sa enkoderom do 4 m

Proizvođač / model	Beninca TOM4024E
Napajanje motora	24 Vdc
Maksimalna / apsorbovana struja	5,5 A / 0,7 A bez opterećenja
Maksimalni potisak	1500 N
Vreme otvaranja	15 s
Maksimalni hod	400 mm
Maksimalna dužina krila	4 m
Odnos mase i dužine krila	600 kg/2 m; 500 kg/2,5 m; 400 kg/3 m; 350 kg/3,5 m; 300 kg/4 m
Radni ciklus	Intenzivna upotreba
Stepen zaštite	IP44
Radna temperatura	od −20 °C do +50 °C
Enkoder / zaštita	Ugrađeni enkoder; amperometrijska detekcija prepreke uz centralu
Mehanički stoperi	Dva podesiva, za otvaranje i zatvaranje
Masa motora / širina kućišta	8,9 kg / 96 mm
Proizvođač	Beninca

Uputstva i dokumentacija za Beninca TOM4024E – 24 V motor sa enkoderom do 4 m

Galerija i video – Beninca TOM4024E – 24 V motor sa enkoderom do 4 m

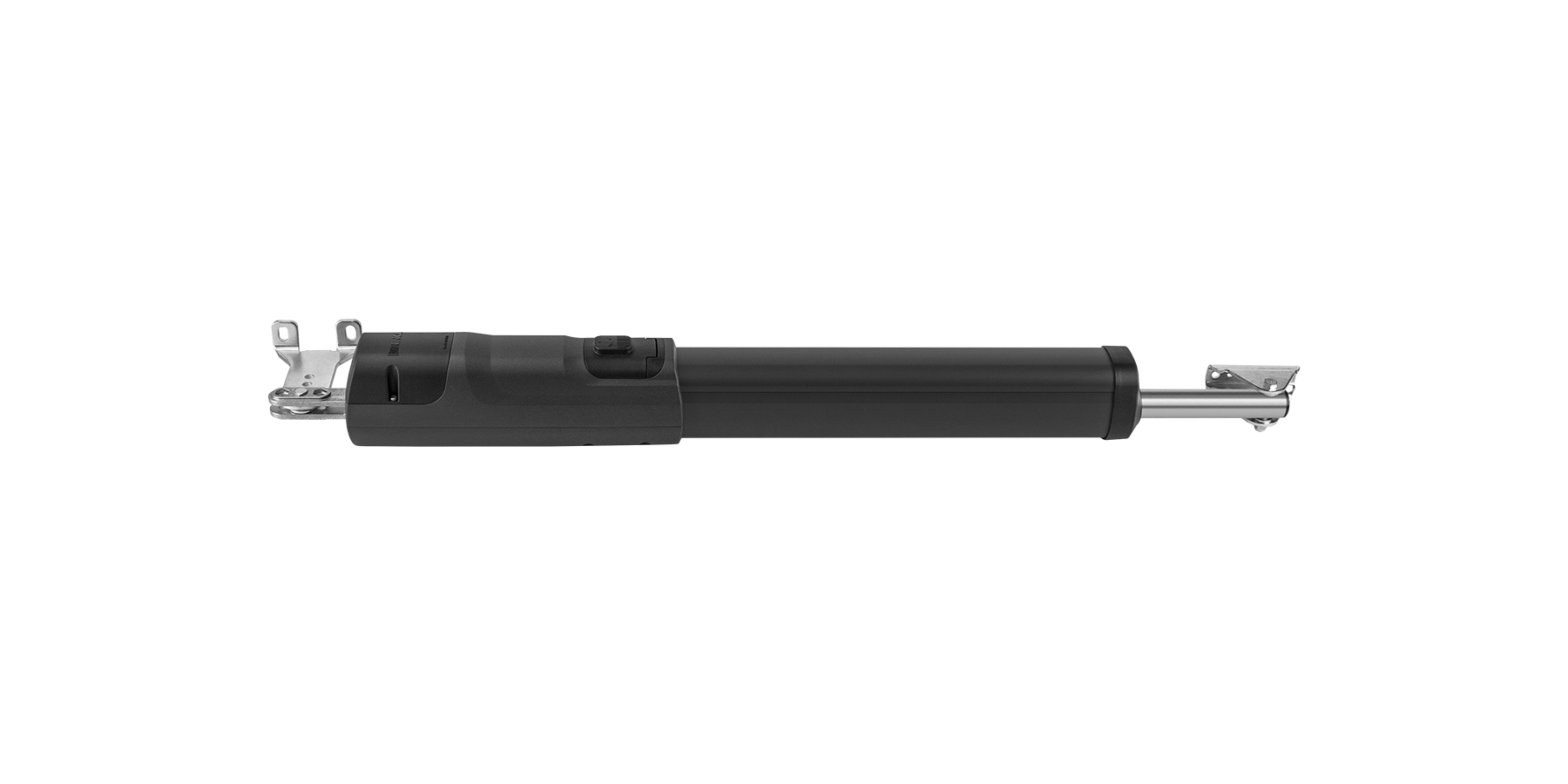

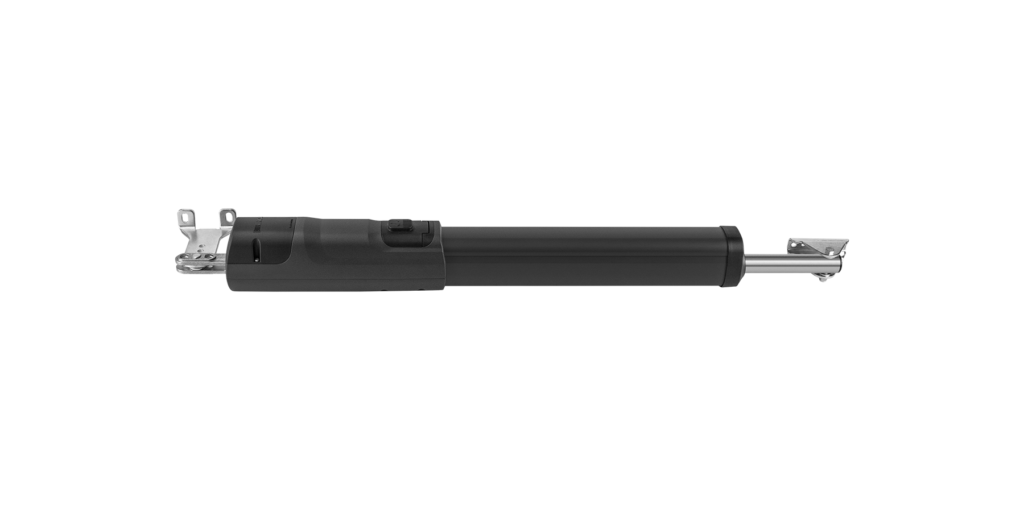

Zvanična fotografija proizvođača za Beninca TOM4024E — linearni motor sa enkoderom za velike krilne kapije, 24V.

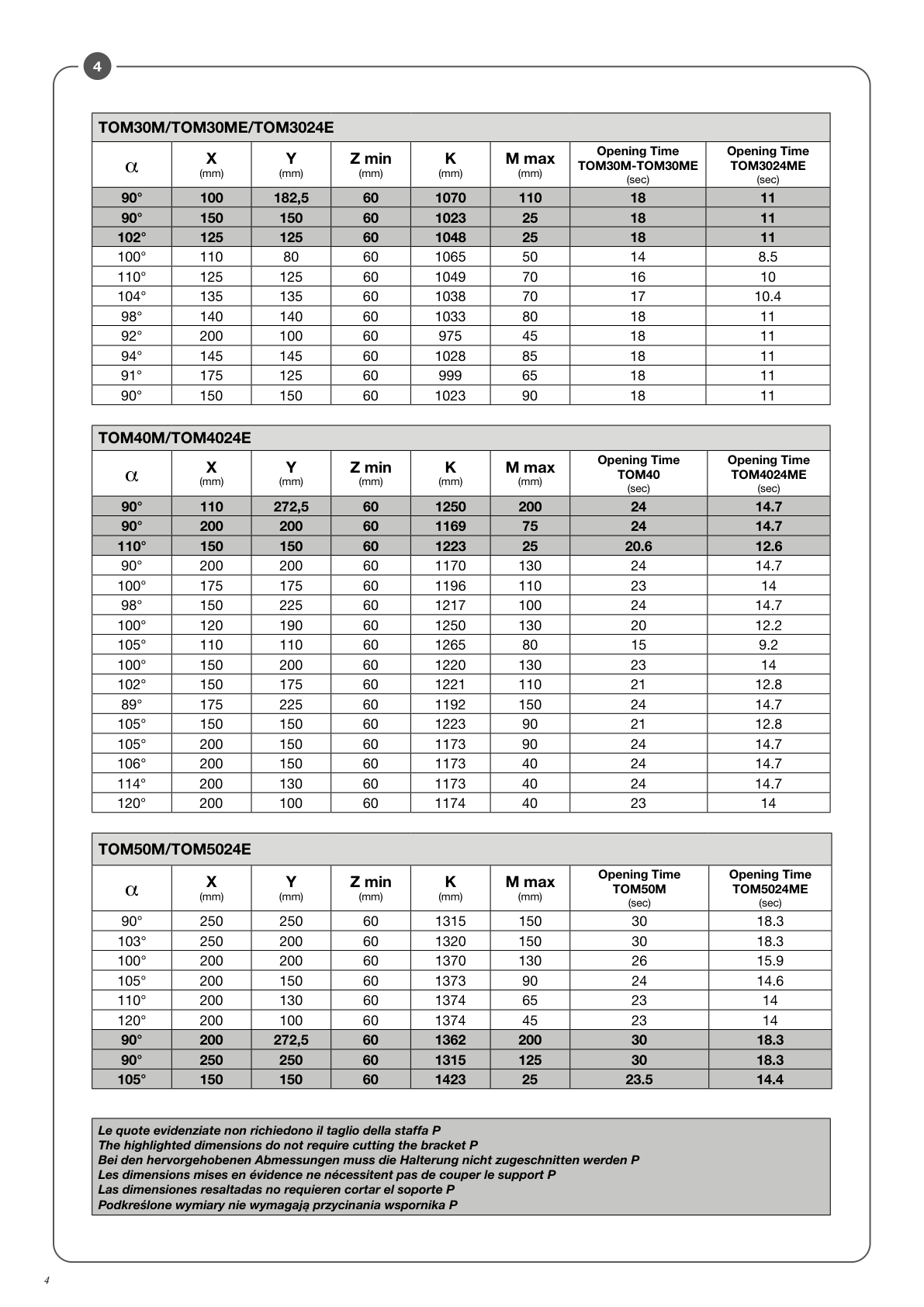

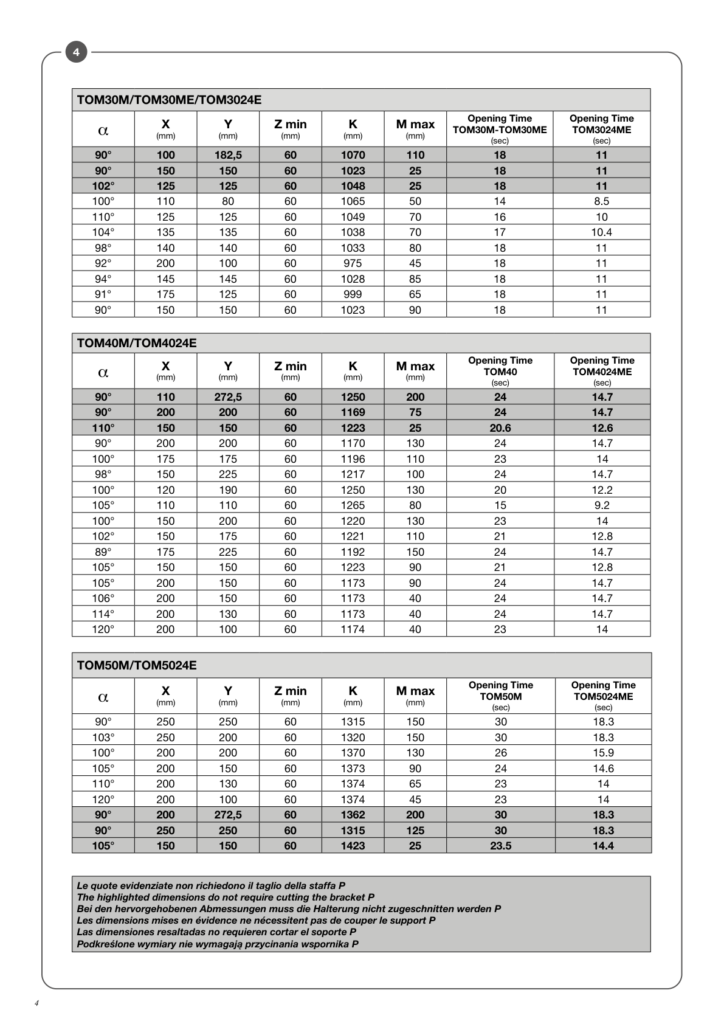

Beninca TOM4024E geometrija ugradnje za krilnu kapiju do 4 m — Fabrička geometrija ugradnje Beninca TOM4024E motora.

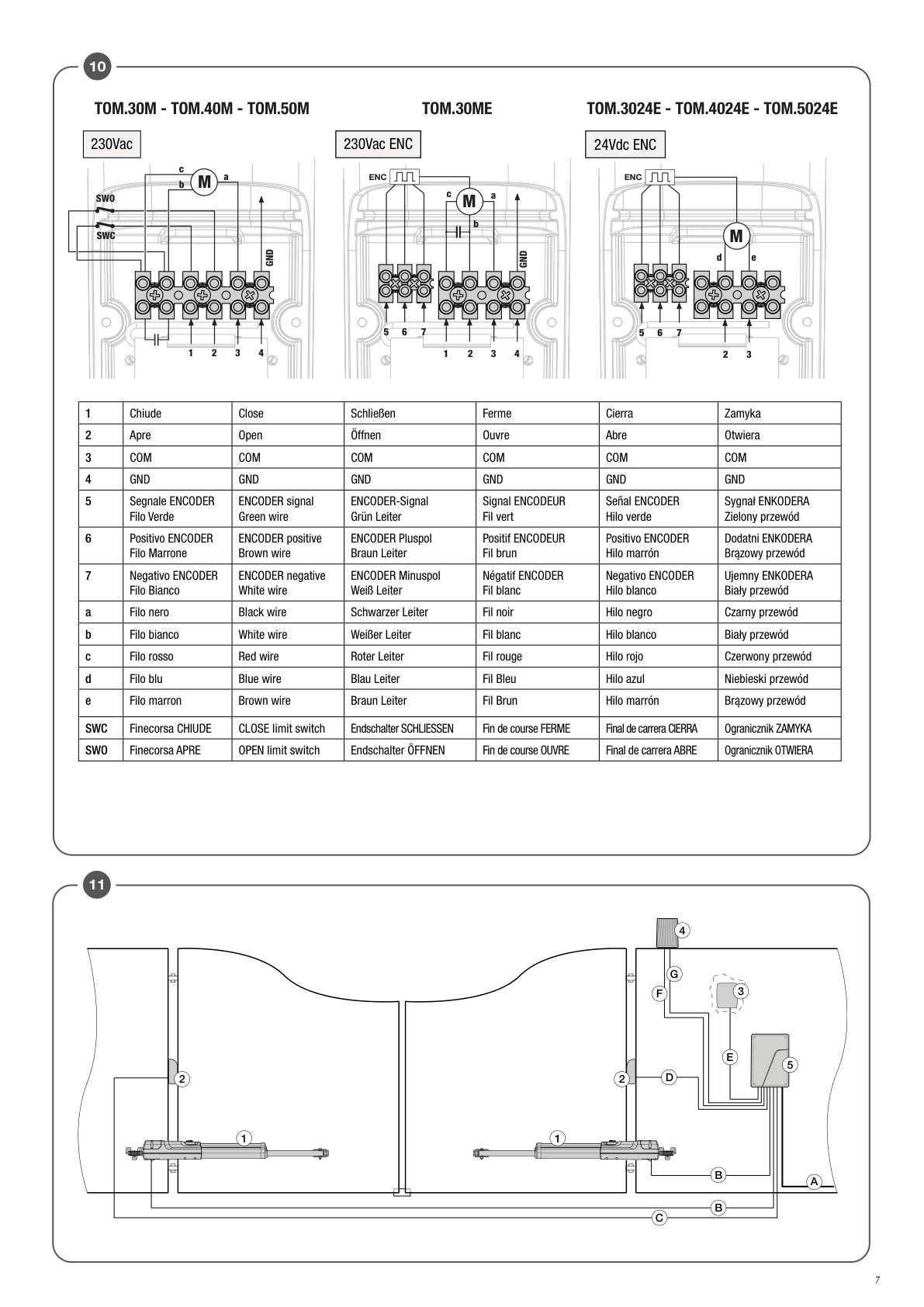

Beninca TOM4024E električno povezivanje motora i enkodera na 24 V — Povezivanje 24 V motora i enkodera Beninca TOM4024E.

Beninca TOM4024E postupak ručne deblokade motora — Postupak ručne deblokade Beninca TOM4024E motora.

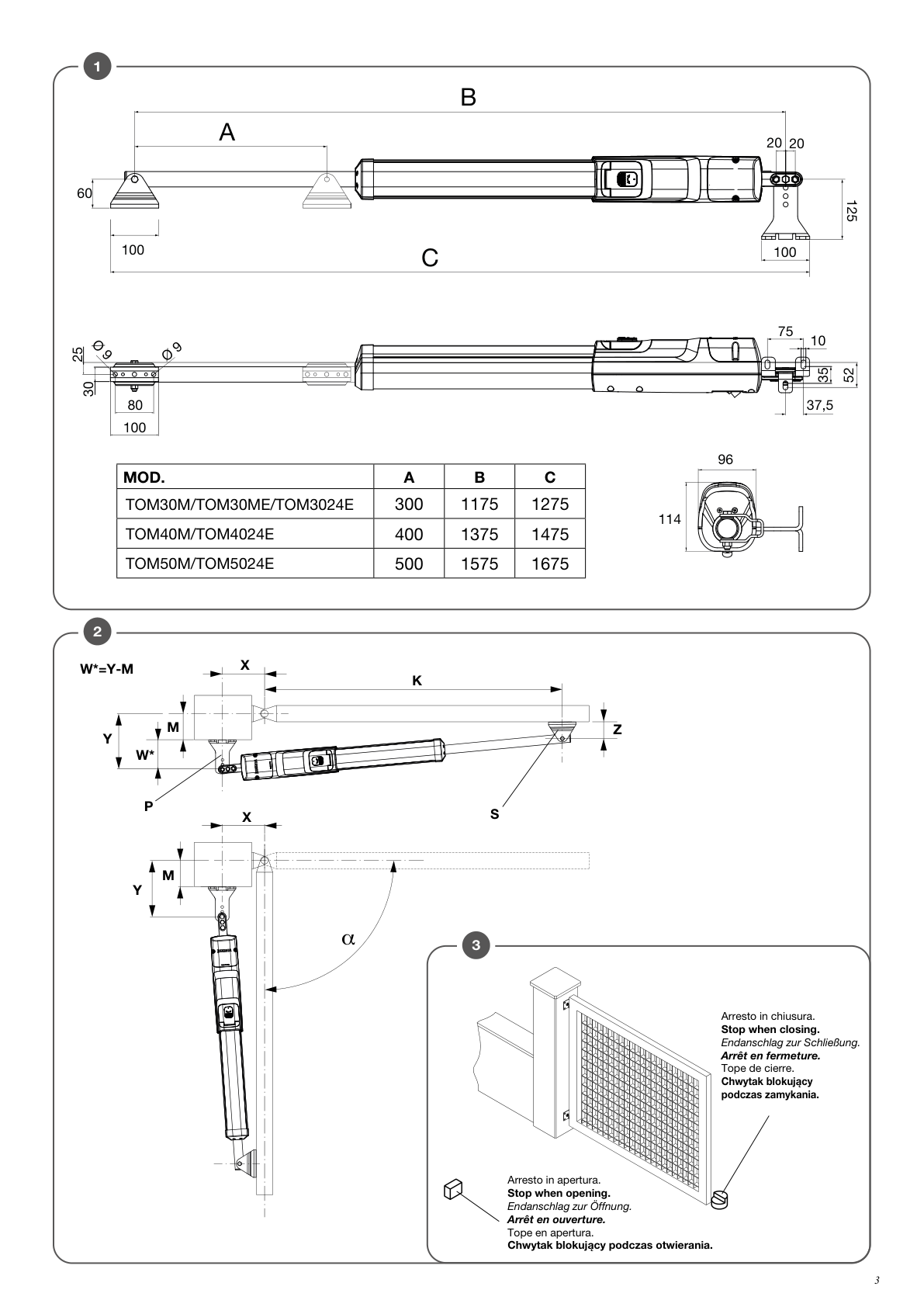

Beninca TOM4024E dimenzije motora i montažni nosači — Dimenzije i nosači za montažu Beninca TOM4024E motora.

Beninca TOM serija – zvanični pregled motora

Beninca TOM50 – prikaz montaže linearnog motora

Najčešća pitanja za Beninca TOM4024E – 24 V motor sa enkoderom do 4 m

Za kakvu kapiju je namenjen TOM4024E?

Za krilne kapije sa krilom do 4 m i intenzivniju upotrebu, uz proveru mase, geometrije i vetra.

Koje je napajanje motora?

Motor radi na 24 Vdc; mrežno napajanje se dovodi na odgovarajuću upravljačku centralu.

Koliki je maksimalni potisak?

Maksimalni potisak je 1500 N.

Koliko traje otvaranje?

Deklarisano vreme otvaranja je 15 sekundi.

Koliki je hod motora?

Maksimalni hod je 400 mm.

Da li TOM4024E ima enkoder?

Da. Ugrađeni enkoder omogućava precizno praćenje i upravljanje kretanjem kapije.

Da li motor ima mehaničke stopere?

Da. Ima dva podesiva mehanička stopera za otvaranje i zatvaranje.

Da li ima zaštitu od prepreke?

Da. Uz kompatibilnu centralu koristi amperometrijsku detekciju prepreke i enkoder.

Koje centrale su kompatibilne?

Beninca navodi BRAINY24, BRAINY24 PLUS i TRUST24.

Može li raditi na bateriju?

Da, opciono, uz odgovarajuću centralu, punjač i baterije.

Da li Dracom radi montažu i servis?

Da. Dracom vrši proveru kompatibilnosti, montažu i servis u Beogradu i širom Srbije.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca TOM4024E – 24 V motor sa enkoderom do 4 m

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.

Pozovite 061/24-13-946 Pošaljite upit
