Beninca TOM30M – motor za kapiju do 3 m

Name: Beninca TOM30M – 230 V motor za krilnu kapiju do 3 m
Brand: Beninca
SKU: BEN-MOTOR-TOM30M

Beninca TOM30M – 230 V motor za krilnu kapiju do 3 m – opis proizvoda

Beninca TOM30M motor za krilnu kapiju do 3 m

Beninca TOM30M je samokočioni linearni elektromehanički motor na 230 Vac za krila do 3 m. Razvija potisak do 2000 N, ima hod 300 mm, vreme otvaranja približno 18 sekundi i dva podesiva mehanička stopera.

Za pouzdanu stambenu i komercijalnu primenu

radni ciklus 30%;
IP44 zaštita i rad od −20 °C do +50 °C;
elektromehanički krajnji prekidači;
podesivi stoperi za otvaranje i zatvaranje;
kompaktno kućište širine 96 mm.

Provera mase i uslova ugradnje

Fabrička tabela primene navodi do 500 kg na 2 m, 400 kg na 2,5 m i 300 kg na 3 m. Puna krila, vetar, stanje šarki, dimenzije stubova i broj ciklusa moraju se posebno proveriti.

Kompatibilnost i opcioni komplet

Beninca navodi centrale BRAINY, BRAINY PLUS i HEADY. Opcioni KTOM30M komplet sadrži dva TOM30M motora, HEADY centralu sa prijemnikom, PUPILLA.T fotoćelije, STAR lampu sa antenom i jedan TO.GO2VA daljinski. Sadržaj konkretne ponude mora se potvrditi.

Kompletni tehnički podaci

Tehnički podatak	Vrednost	Izvor
Proizvođač / model	Beninca TOM30M	Zvanična stranica i uputstvo
Napajanje motora	230 Vac, 50–60 Hz	Zvanična stranica i uputstvo
Maksimalna / apsorbovana struja	1,3 A / 1 A bez opterećenja	Zvanična stranica / uputstvo
Maksimalni potisak	2000 N	Zvanična stranica i uputstvo
Vreme otvaranja	18 s	Zvanična stranica i uputstvo
Maksimalni hod	300 mm	Zvanična stranica i uputstvo
Maksimalna dužina krila	3 m	Zvanična stranica
Odnos mase i dužine krila	500 kg/2 m; 400 kg/2,5 m; 300 kg/3 m	Uputstvo
Radni ciklus	30%	Zvanična stranica i uputstvo
Stepen zaštite	IP44	Zvanična stranica i uputstvo
Radna temperatura	od −20 °C do +50 °C	Zvanična stranica i uputstvo
Enkoder / krajnji prekidači	Bez enkodera; elektromehanički krajnji prekidači	Uputstvo
Mehanički stoperi	Dva podesiva, za otvaranje i zatvaranje	Zvanična stranica i uputstvo
Masa motora / širina kućišta	9,6 kg / 96 mm	Zvanična stranica

Prodaja, montaža i servis

Dracom obezbeđuje proveru kompatibilnosti, profesionalnu montažu i servis Beninca automatike u Beogradu i širom Srbije.

Tehničke specifikacije za Beninca TOM30M – 230 V motor za krilnu kapiju do 3 m

Proizvođač / model	Beninca TOM30M
Napajanje motora	230 Vac, 50–60 Hz
Maksimalna / apsorbovana struja	1,3 A / 1 A bez opterećenja
Maksimalni potisak	2000 N
Vreme otvaranja	18 s
Maksimalni hod	300 mm
Maksimalna dužina krila	3 m
Odnos mase i dužine krila	500 kg/2 m; 400 kg/2,5 m; 300 kg/3 m
Radni ciklus	30%
Stepen zaštite	IP44
Radna temperatura	od −20 °C do +50 °C
Enkoder / krajnji prekidači	Bez enkodera; elektromehanički krajnji prekidači
Mehanički stoperi	Dva podesiva, za otvaranje i zatvaranje
Masa motora / širina kućišta	9,6 kg / 96 mm
Proizvođač	Beninca

Uputstva i dokumentacija za Beninca TOM30M – 230 V motor za krilnu kapiju do 3 m

Galerija i video – Beninca TOM30M – 230 V motor za krilnu kapiju do 3 m

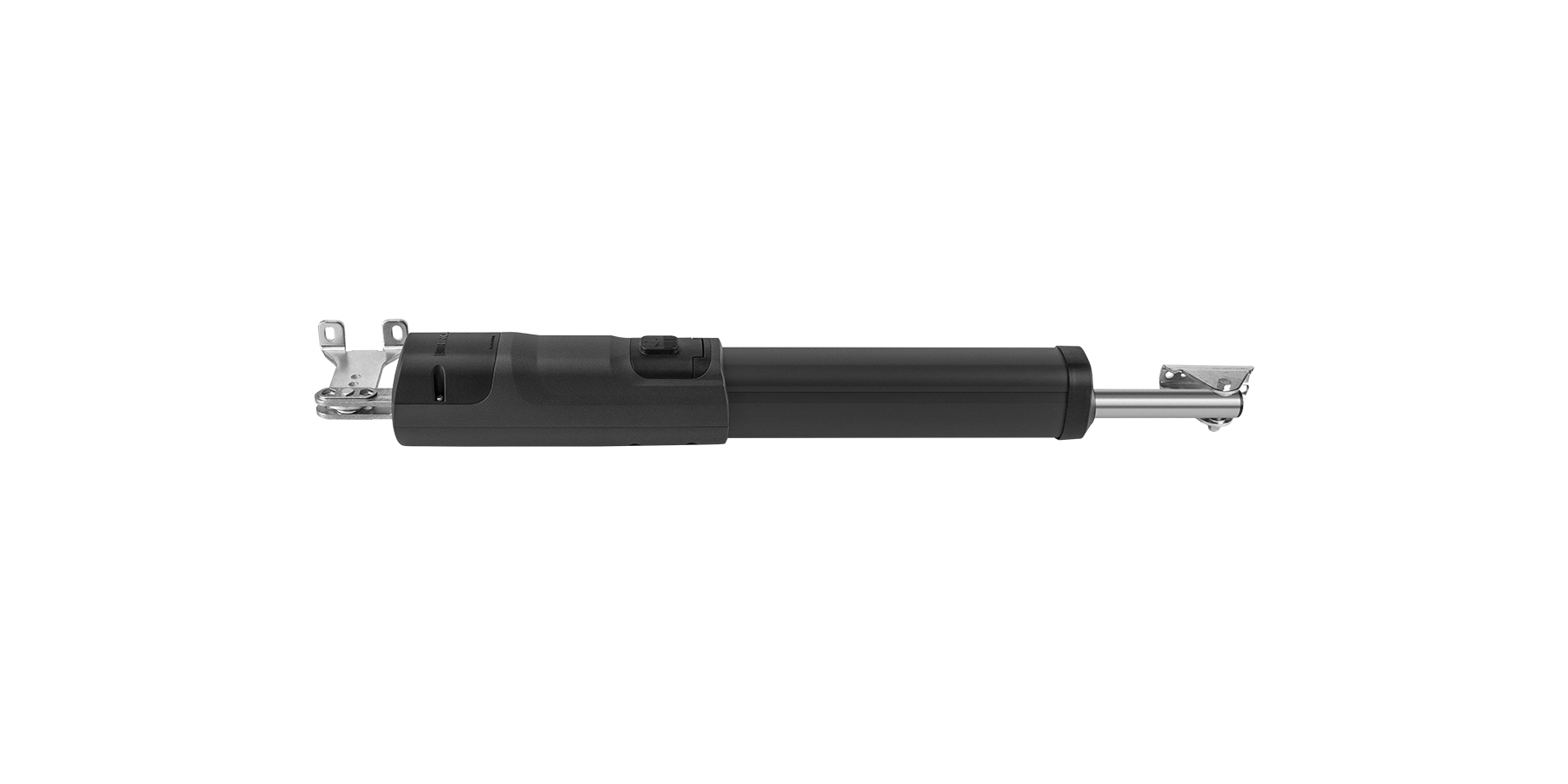

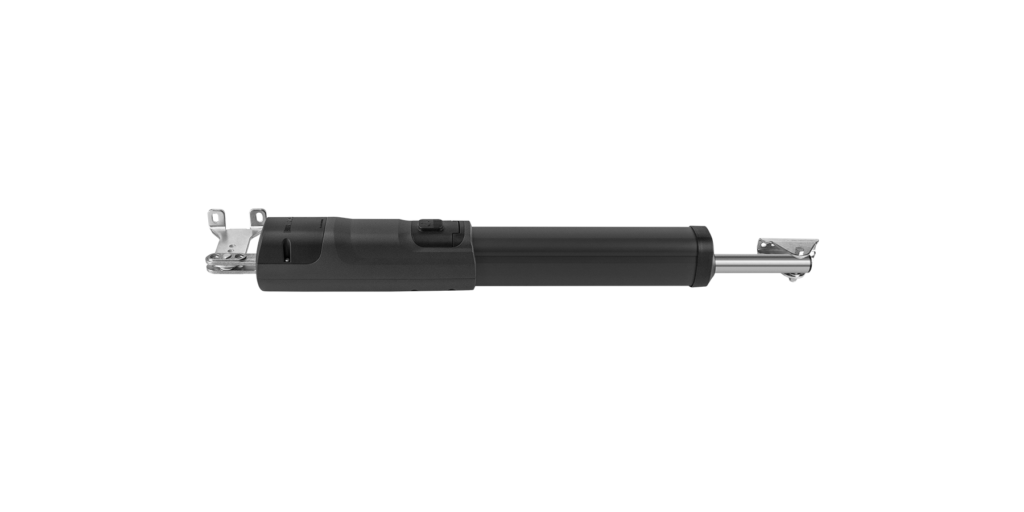

Zvanična fotografija proizvođača za Beninca TOM30M — ireverzibilni linearni motor za krilne kapije, 230V.

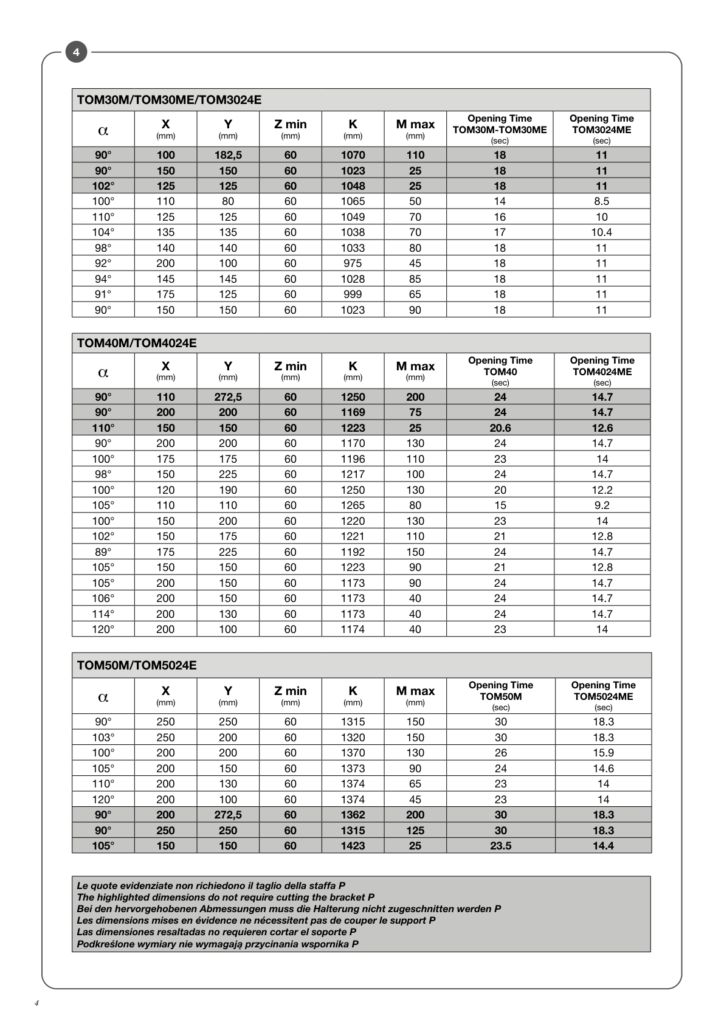

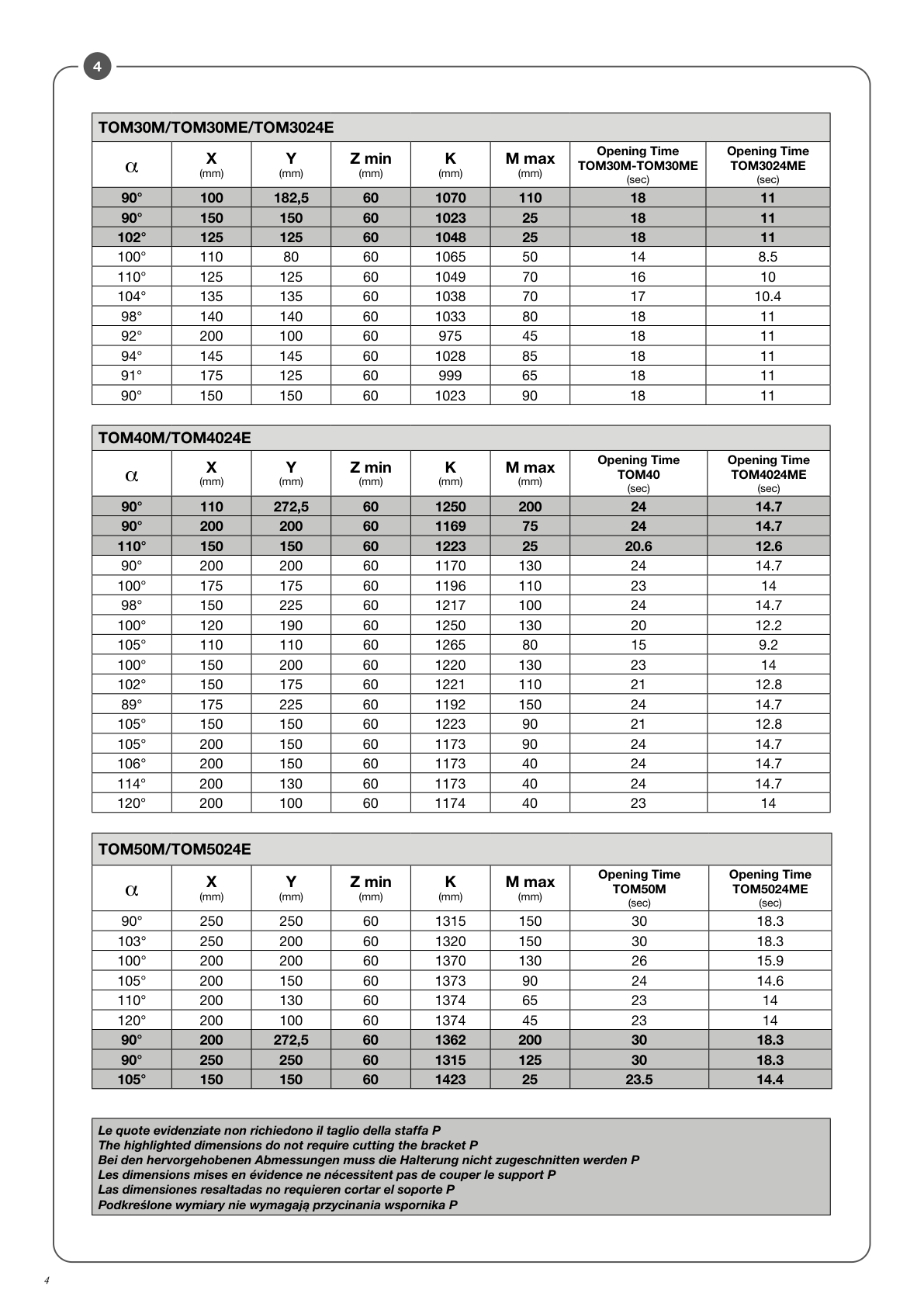

Beninca TOM30M geometrija ugradnje za krilnu kapiju do 3 m — Fabrička geometrija ugradnje Beninca TOM30M motora.

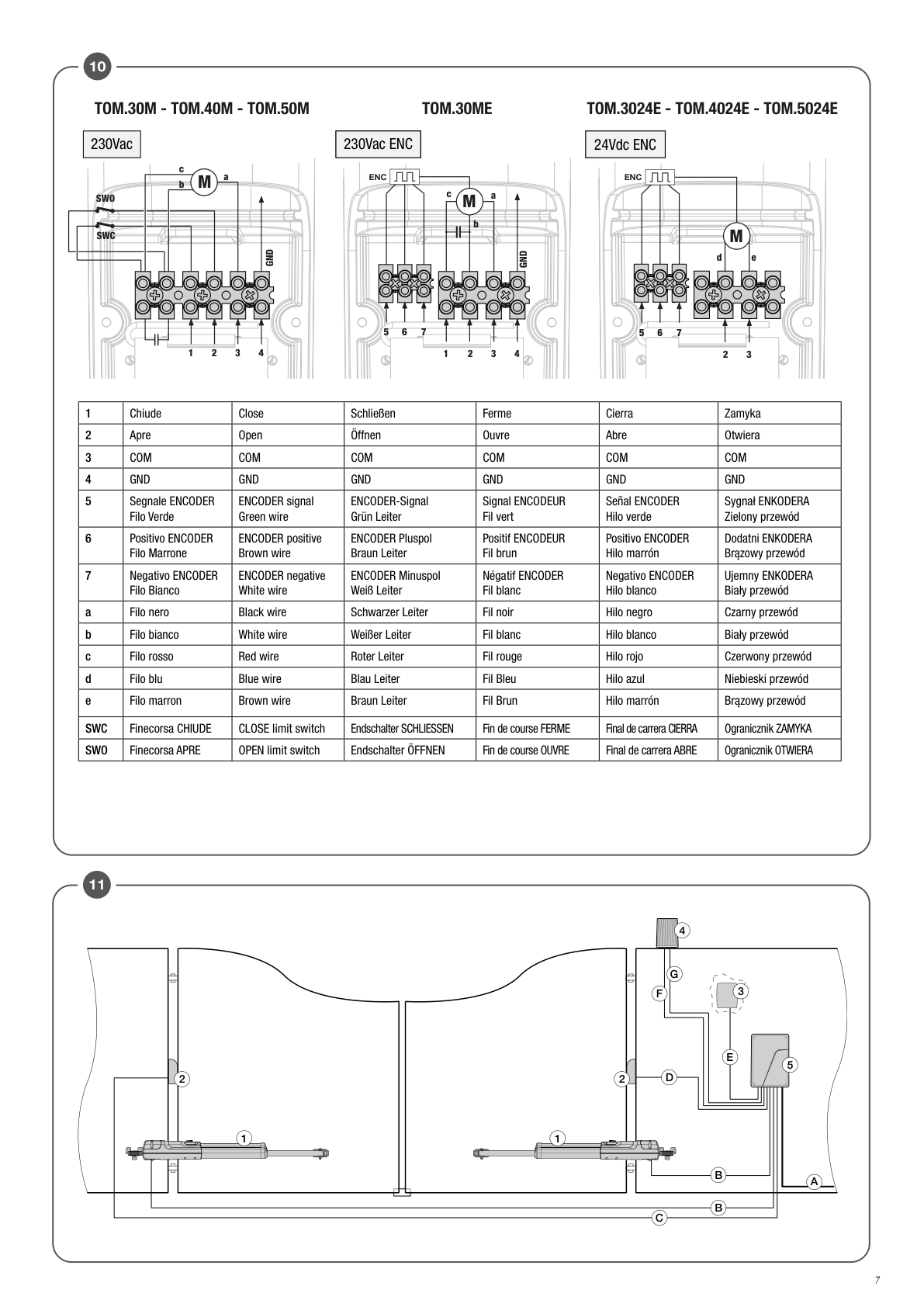

Beninca TOM30M električno povezivanje i podešavanje krajnjih prekidača — Povezivanje i krajnji prekidači Beninca TOM30M.

Beninca TOM30M postupak ručne deblokade motora — Postupak ručne deblokade Beninca TOM30M motora.

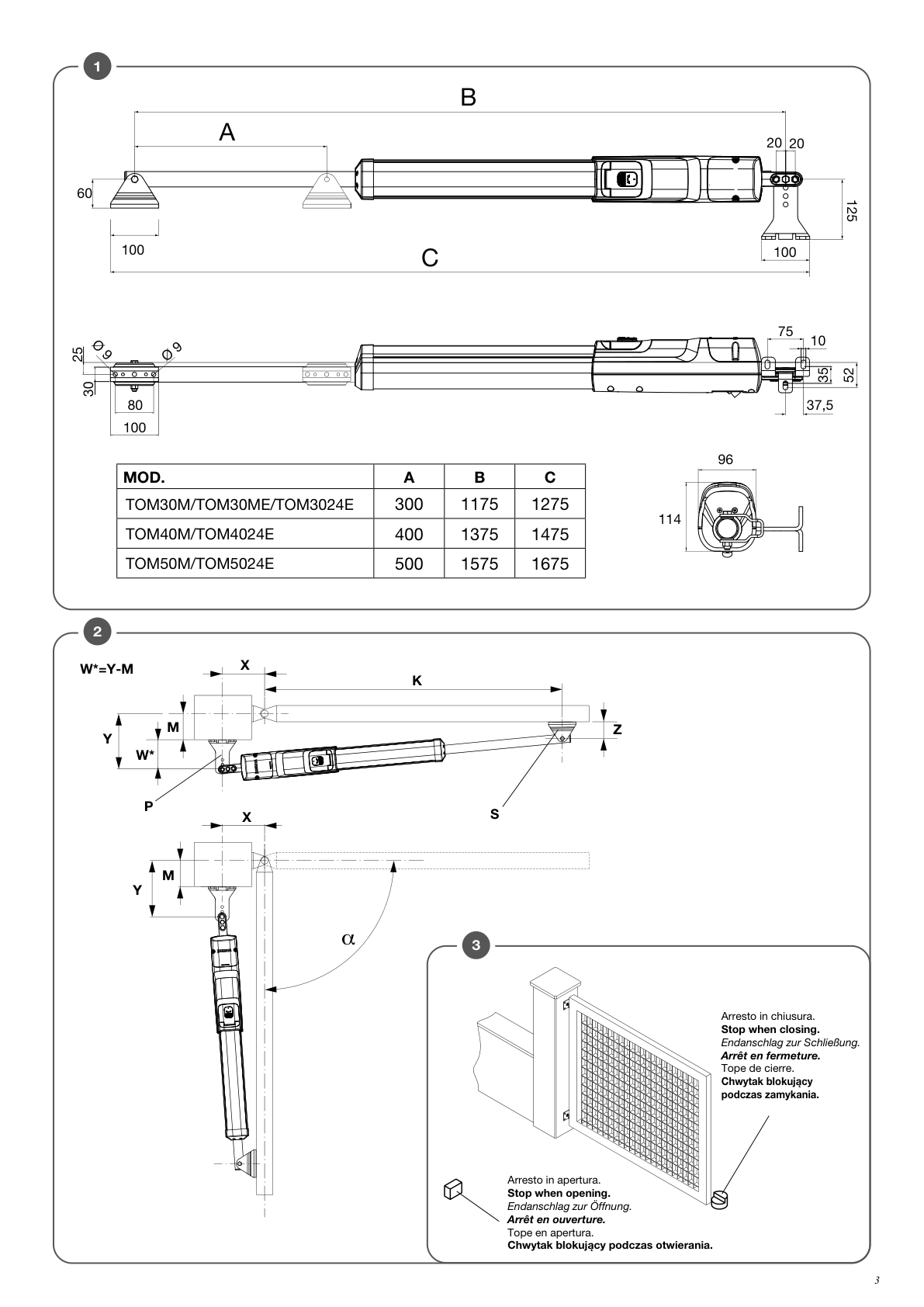

Beninca TOM30M dimenzije motora i montažni nosači — Dimenzije i nosači za montažu Beninca TOM30M motora.

Beninca TOM serija – zvanični pregled motora

Beninca TOM50 – prikaz montaže linearnog motora

Najčešća pitanja za Beninca TOM30M – 230 V motor za krilnu kapiju do 3 m

Za kakvu kapiju je namenjen TOM30M?

Za krilne kapije sa krilom do 3 m, uz proveru mase, geometrije i vetra.

Koje je napajanje motora?

Motor radi na 230 Vac, 50–60 Hz.

Koliki je maksimalni potisak?

Maksimalni potisak je 2000 N.

Koliko traje otvaranje?

Deklarisano vreme otvaranja je 18 sekundi.

Koliki je hod motora?

Maksimalni hod je 300 mm.

Da li TOM30M ima enkoder?

Ne. TOM30M nema enkoder.

Da li ima krajnje prekidače?

Da. Fabričko uputstvo navodi elektromehaničke krajnje prekidače.

Da li motor ima mehaničke stopere?

Da. Ima dva podesiva stopera za otvaranje i zatvaranje.

Koje centrale su kompatibilne?

Beninca navodi BRAINY, BRAINY PLUS i HEADY.

Šta sadrži KTOM30M komplet?

Dva TOM30M motora, HEADY centralu, PUPILLA.T fotoćelije, STAR lampu i jedan TO.GO2VA daljinski; sadržaj ponude treba potvrditi.

Da li Dracom radi montažu i servis?

Da. Dracom vrši proveru kompatibilnosti, montažu i servis u Beogradu i širom Srbije.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca TOM30M – 230 V motor za krilnu kapiju do 3 m

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
