Beninca TOM3024LT – 24 V motor do 3 m

Name: Beninca TOM3024LT – 24 V motor za krilnu kapiju do 3 m
Brand: Beninca
SKU: BEN-MOTOR-TOM3024LT

Beninca TOM3024LT – 24 V motor za krilnu kapiju do 3 m – opis proizvoda

Beninca TOM3024LT motor za krilnu kapiju do 3 m

Beninca TOM3024LT je samokočioni linearni motor na 24 Vdc za intenzivnu upotrebu i krila do 3 m. Maksimalni potisak je 1500 N, vreme otvaranja 11 sekundi, standardni hod 300 mm, a maksimalni hod 315 mm.

LT izvedba i bezbednost

Motor nema ugrađene mehaničke stopere ni fizički enkoder. Spoljni stoperi za otvaranje i zatvaranje su obavezni. Kompatibilna centrala može rekonstruisati virtuelni signal položaja, a amperometrijska detekcija prepreke pomaže zaštiti od prignječenja.

Provera mase i vetra

Fabričko uputstvo za 24 V LT modele navodi do 600 kg na 2 m, 500 kg na 2,5 m i 400 kg na 3 m. Puna krila, vetar, geometrija nosača i stanje šarki moraju se posebno proveriti.

Kompatibilne centrale

Beninca navodi BRAINY24, BRAINY24 PLUS i TRUST24. Opciono baterijsko napajanje, X.BE/Q.BE i daljinska dijagnostika zavise od centrale i dodataka.

Kompletni tehnički podaci

Tehnički podatak	Vrednost	Izvor
Proizvođač / model	Beninca TOM3024LT	Zvanična stranica i uputstvo
Napajanje motora	24 Vdc	Zvanična stranica i uputstvo
Maksimalna / apsorbovana struja	5,5 A / 0,7 A bez opterećenja	Zvanična stranica / uputstvo
Maksimalni potisak	1500 N	Zvanična stranica i uputstvo
Vreme otvaranja	11 s	Zvanična stranica i uputstvo
Standardni / maksimalni hod	300 mm / 315 mm	Zvanična stranica
Maksimalna dužina krila	3 m	Zvanična stranica
Odnos mase i dužine krila	600 kg/2 m; 500 kg/2,5 m; 400 kg/3 m	Uputstvo
Radni ciklus	Intenzivna upotreba	Zvanična stranica i uputstvo
Stepen zaštite	IP44	Zvanična stranica i uputstvo
Radna temperatura	od −20 °C do +50 °C	Zvanična stranica i uputstvo
Detekcija prepreke / položaja	Amperometrijska zaštita; virtuelni signal preko kompatibilne centrale	Zvanična stranica
Mehanički stoperi	Nisu ugrađeni; spoljni stoperi su obavezni	Uputstvo
Masa motora / širina kućišta	7,4 kg / 96 mm	Zvanična stranica

Prodaja, montaža i servis

Dracom obezbeđuje proveru kompatibilnosti, montažu i servis u Beogradu i širom Srbije.

Tehničke specifikacije za Beninca TOM3024LT – 24 V motor za krilnu kapiju do 3 m

Proizvođač / model	Beninca TOM3024LT
Napajanje motora	24 Vdc
Maksimalna / apsorbovana struja	5,5 A / 0,7 A bez opterećenja
Maksimalni potisak	1500 N
Vreme otvaranja	11 s
Standardni / maksimalni hod	300 mm / 315 mm
Maksimalna dužina krila	3 m
Odnos mase i dužine krila	600 kg/2 m; 500 kg/2,5 m; 400 kg/3 m
Radni ciklus	Intenzivna upotreba
Stepen zaštite	IP44
Radna temperatura	od −20 °C do +50 °C
Detekcija prepreke / položaja	Amperometrijska zaštita; virtuelni signal preko kompatibilne centrale
Mehanički stoperi	Nisu ugrađeni; spoljni stoperi su obavezni
Masa motora / širina kućišta	7,4 kg / 96 mm
Proizvođač	Beninca

Uputstva i dokumentacija za Beninca TOM3024LT – 24 V motor za krilnu kapiju do 3 m

Galerija i video – Beninca TOM3024LT – 24 V motor za krilnu kapiju do 3 m

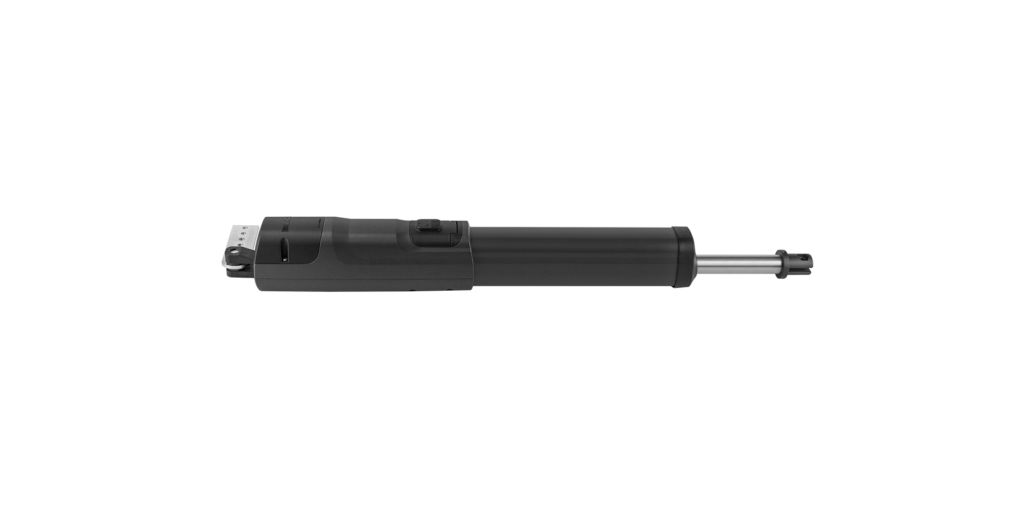

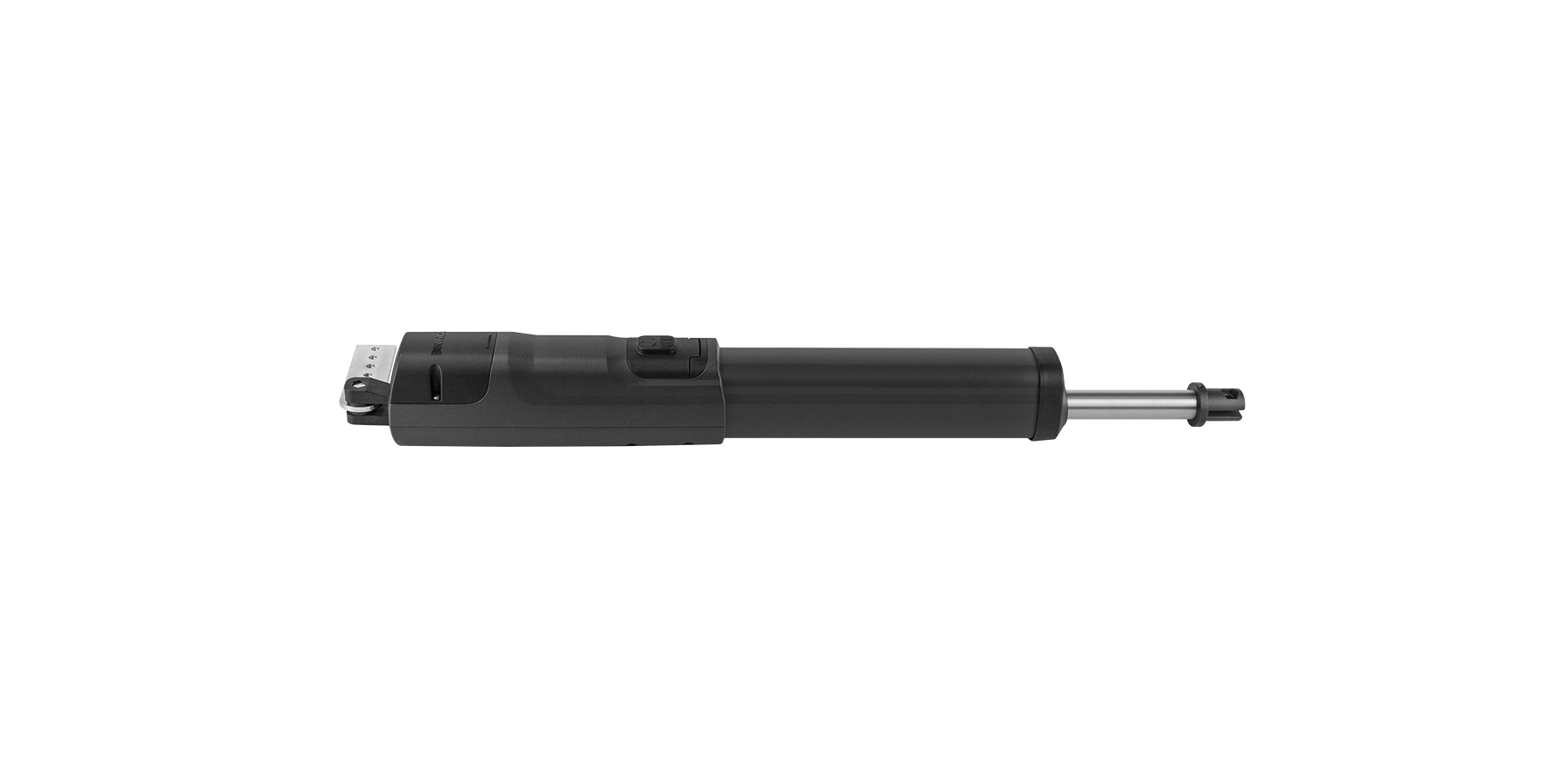

Zvanična fotografija proizvođača za Beninca TOM3024LT — ireverzibilni linearni motor za krilne kapije, 24V.

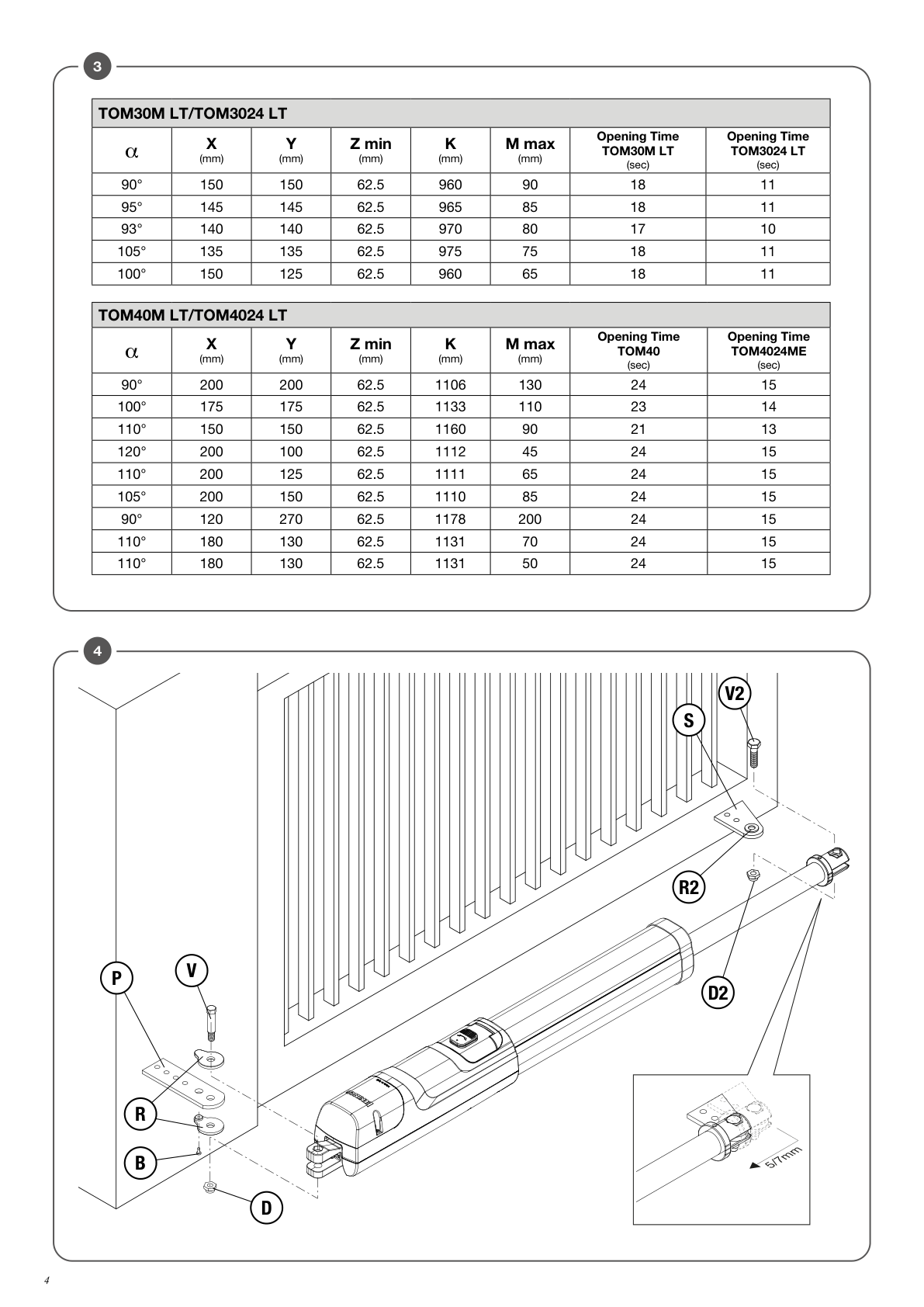

Beninca TOM3024LT geometrija ugradnje za kapiju do 3 m — Fabrička geometrija ugradnje Beninca TOM3024LT.

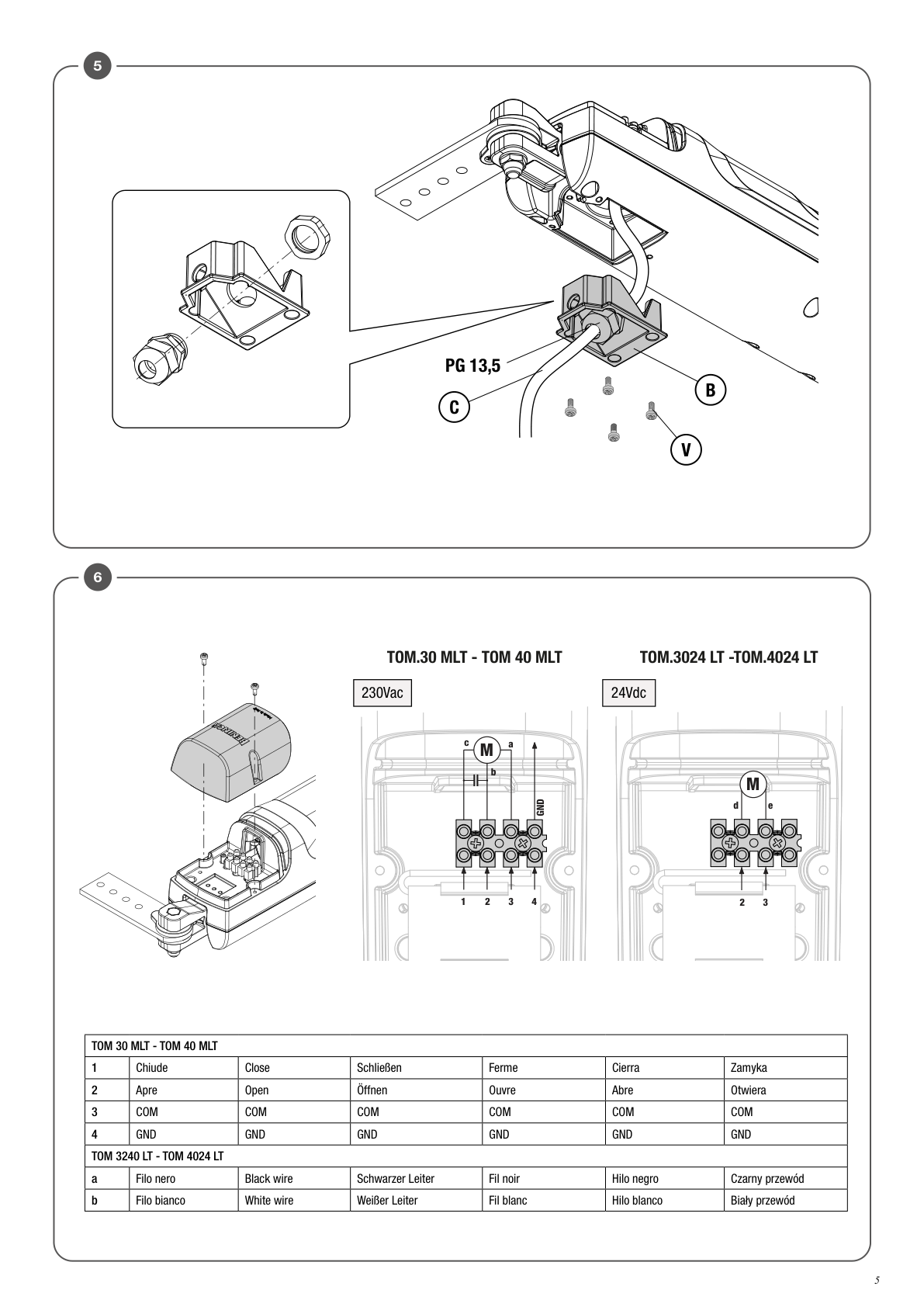

Beninca TOM3024LT šema električnog povezivanja motora na 24 V — Šema povezivanja Beninca TOM3024LT pogona.

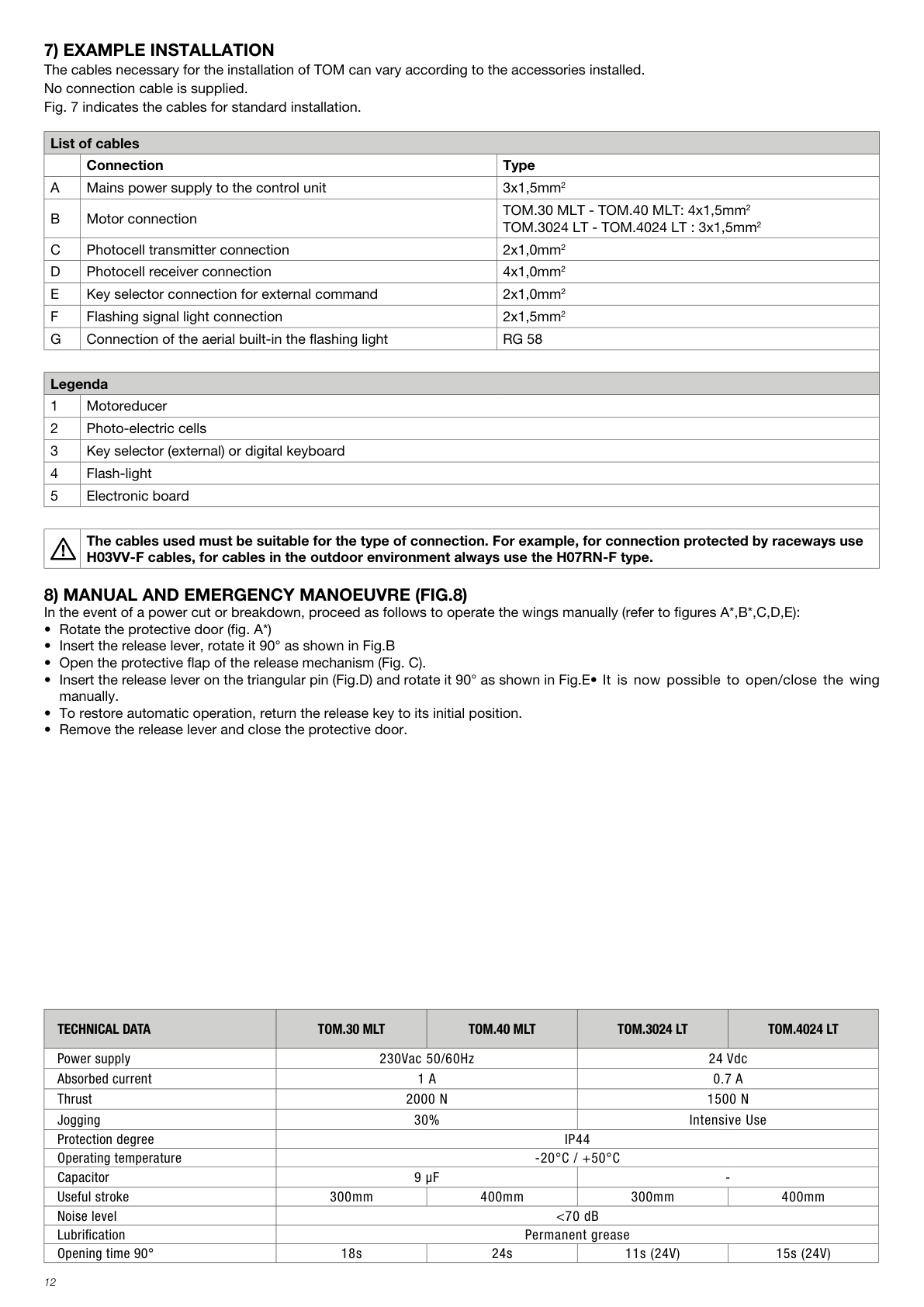

Beninca TOM3024LT ručna deblokada i tehnički podaci — Ručna deblokada i tehnički podaci za TOM3024LT.

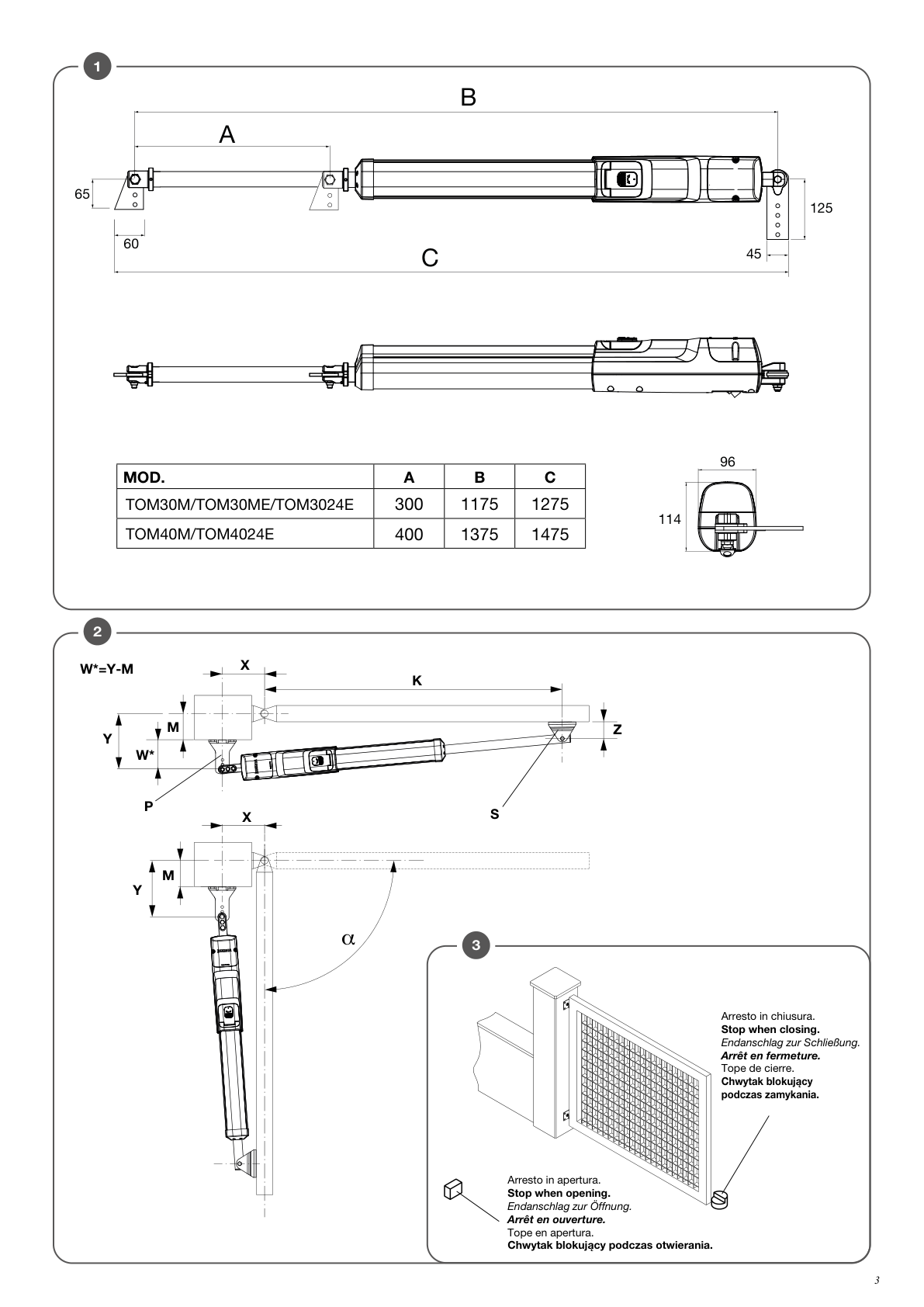

Beninca TOM3024LT dimenzije motora i obavezni spoljni stoperi — Dimenzije TOM3024LT i položaj obaveznih spoljnih stopera.

Beninca TOM serija – zvanični pregled motora

Beninca TOM linearni motor – prikaz rada i ugradnje

Najčešća pitanja za Beninca TOM3024LT – 24 V motor za krilnu kapiju do 3 m

Za kakvu kapiju je namenjen TOM3024LT?

Za krilne kapije sa krilom do 3 m i intenzivniju upotrebu, uz proveru mase, geometrije i vetra.

Koje je napajanje motora?

Motor radi na 24 Vdc.

Koliki je maksimalni potisak?

Maksimalni potisak je 1500 N.

Koliko traje otvaranje?

Deklarisano vreme otvaranja je 11 sekundi.

Koliki je hod motora?

Standardni hod je 300 mm, a maksimalni 315 mm.

Da li ima ugrađene stopere?

Ne. Spoljni stoperi za otvaranje i zatvaranje su obavezni.

Da li ima fizički enkoder?

Ne. Kompatibilna centrala rekonstruiše virtuelni signal položaja.

Da li ima zaštitu od prepreke?

Da, amperometrijsku uz odgovarajuću centralu.

Koje centrale su kompatibilne?

BRAINY24, BRAINY24 PLUS i TRUST24.

Može li raditi na bateriju?

Da, opciono uz odgovarajuću centralu i baterije.

Da li Dracom radi montažu i servis?

Da, u Beogradu i širom Srbije.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca TOM3024LT – 24 V motor za krilnu kapiju do 3 m

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
