Beninca SAM.E24 PLUS – motor sa centralom za kapiju do 3 m
Beninca SAM.E24 PLUS je 24 V motor sa zglobnom rukom, ugrađenom CP.SAM centralom, enkoderom i ARC prijemnikom. Namenjen je intenzivnoj upotrebi na krilnim kapijama do 3 m i stubovima sa šarkom dubine do 350 mm. SAM.BA PLUS ruka se uz pojedinačni motor naručuje posebno.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Beninca SAM.E24 PLUS – motor sa centralom za kapiju do 3 m – opis proizvoda
Beninca SAM.E24 PLUS – 24 V motor sa ugrađenom centralom za krilne kapije

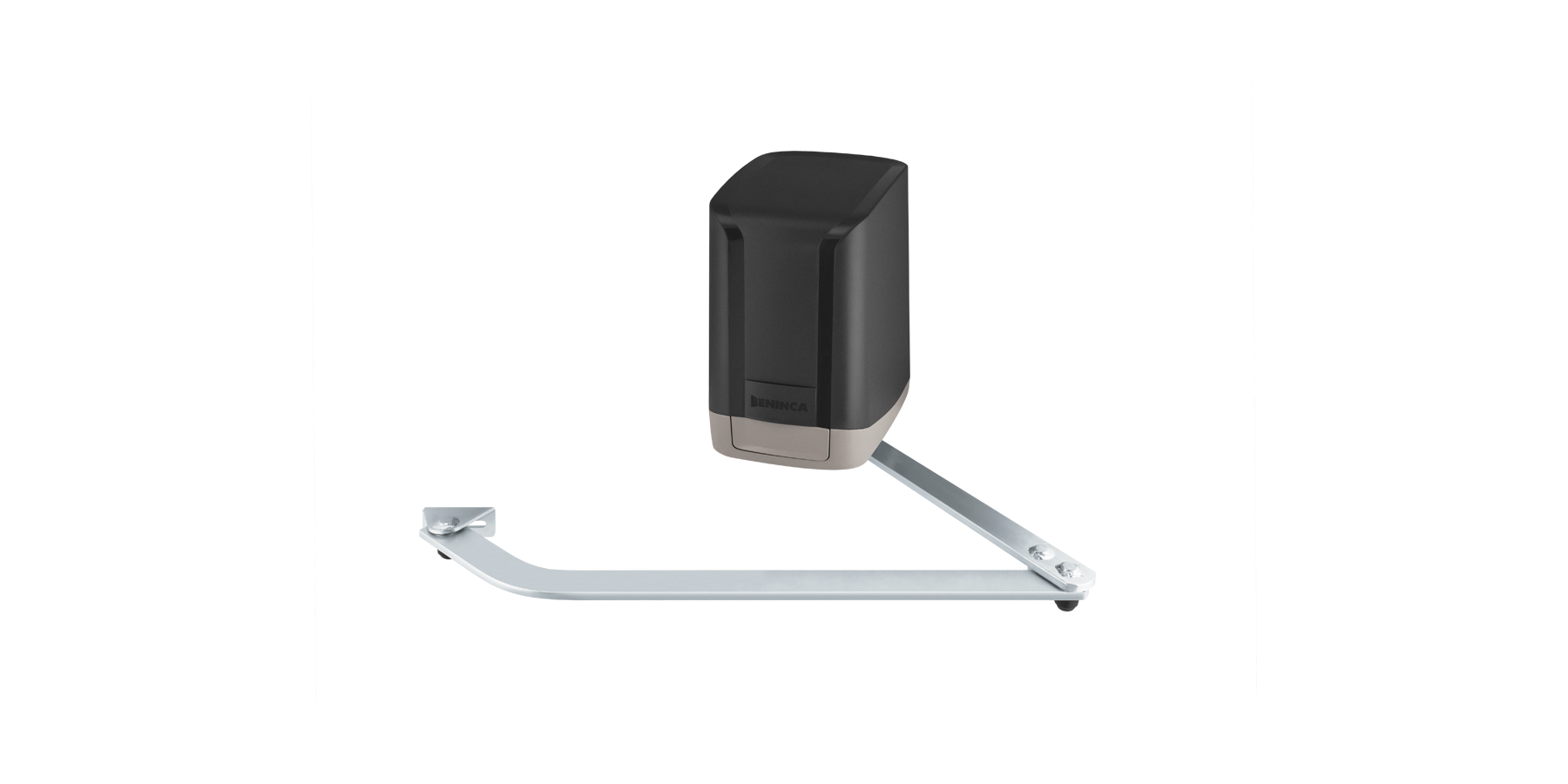

Beninca SAM.E24 PLUS je ireverzibilni elektromehanički motor sa zglobnom rukom, namenjen intenzivnoj automatizaciji krilnih kapija. U kućištu se nalaze CP.SAM upravljačka centrala i 433,92 MHz ARC prijemnik, pa je praktičan kada na stubu nema prostora za zaseban upravljački orman.
Kada je SAM.E24 PLUS dobar izbor?
Model je projektovan za krilne kapije sa velikim stubovima i dubinom šarke do 350 mm. Podržava krilo dužine do 3 m, ali proizvođač ne objavljuje jednu univerzalnu dozvoljenu masu krila. Izbor mora da uzme u obzir konstrukciju, masu, vetrovno opterećenje, geometriju i broj dnevnih ciklusa.
Ključne karakteristike
- 24 Vdc motor za intenzivnu upotrebu;
- mrežno napajanje 100–250 Vac, 50/60 Hz;
- obrtni moment 240 Nm;
- otvaranje do 90° za približno 16 sekundi, uključujući usporavanje;
- enkoder i STC sistem za upravljanje momentom prema položaju krila;
- amperometrijska detekcija prepreke i podesiva usporavanja;
- ugrađena CP.SAM centrala sa LCD ekranom i ARC prijemnikom za do 512 daljinskih upravljača;
- IP44, radna temperatura od −20 °C do +50 °C;
- podesivi mehanički stoper u otvaranju; stoper zatvaranja je opcion.
Važno: zglobna ruka nije uključena uz sam motor
SAM.BA PLUS pocinkovana ruka naručuje se posebno kada se kupuje pojedinačni SAM.E24 PLUS motor. Opcioni komplet KSAM PLUS proizvođača sadrži jedan SAM.E24 PLUS master motor, jedan SAM.24 PLUS motor, dve SAM.BA PLUS ruke, PUPILLA.T fotocelije, STAR signalnu lampu i TO.GO2VA daljinski upravljač. Sadržaj konkretne Dracom ponude potvrđuje se pre poručivanja.
Rezervno napajanje i povezivanje
CP.SAM ima ugrađen punjač i podržava dve opcione baterije 12 V / 1,2 Ah. Motor je pripremljen za X.BE (KNX), Q.BE (MQTT) i PRO.UP dodatke. Ove funkcije zahtevaju odgovarajuću dodatnu opremu i pravilno podešavanje.
Montaža i servis
Pre montaže proveravaju se dubina šarke, čvrstoća stuba, položaj zglobne ruke, mehanički graničnici, slobodno kretanje krila i bezbednosna oprema. Pogledajte i druge motore za krilne kapije.
Dracom vrši proveru kompatibilnosti, prodaju, profesionalnu montažu i servis u Beogradu i širom Srbije. Za tačnu ponudu pošaljite fotografije kapije i stubova, širinu i procenjenu masu svakog krila, dubinu šarke i lokaciju objekta.
Tehničke specifikacije za Beninca SAM.E24 PLUS – motor sa centralom za kapiju do 3 m
| Namena | Komercijalna / intenzivna upotreba |
|---|---|
| Mrežno napajanje | 100–250 Vac, 50/60 Hz |
| Napajanje motora | 24 Vdc |
| Maksimalna apsorbovana struja | 3,5–1,9 A |
| Obrtni moment | 240 Nm |
| Vreme otvaranja do 90° | 16 s, uključujući usporavanje |
| Stepen zaštite | IP44 |
| Radna temperatura | −20 °C do +50 °C |
| Maksimalna dužina krila | 3 m |

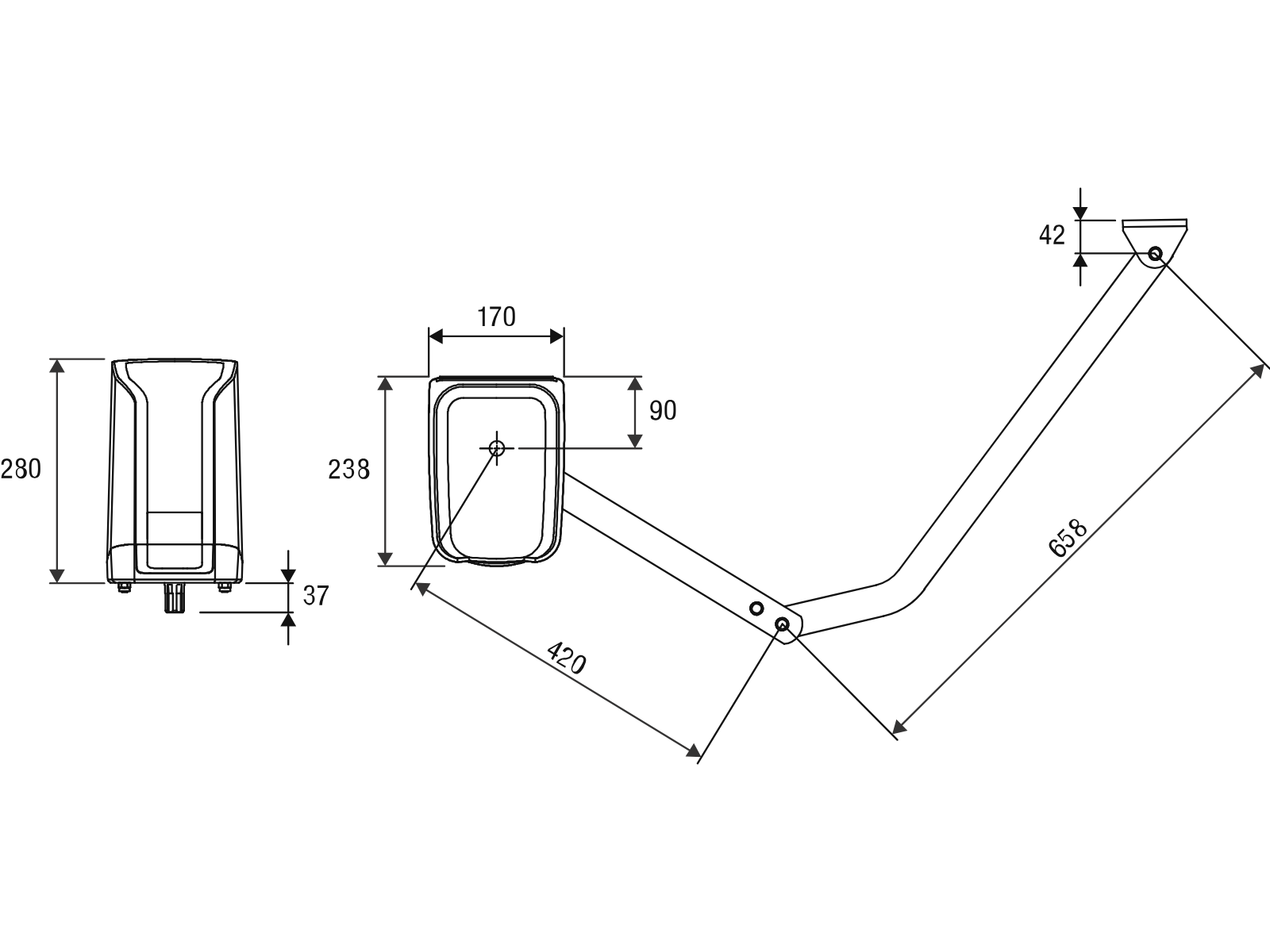

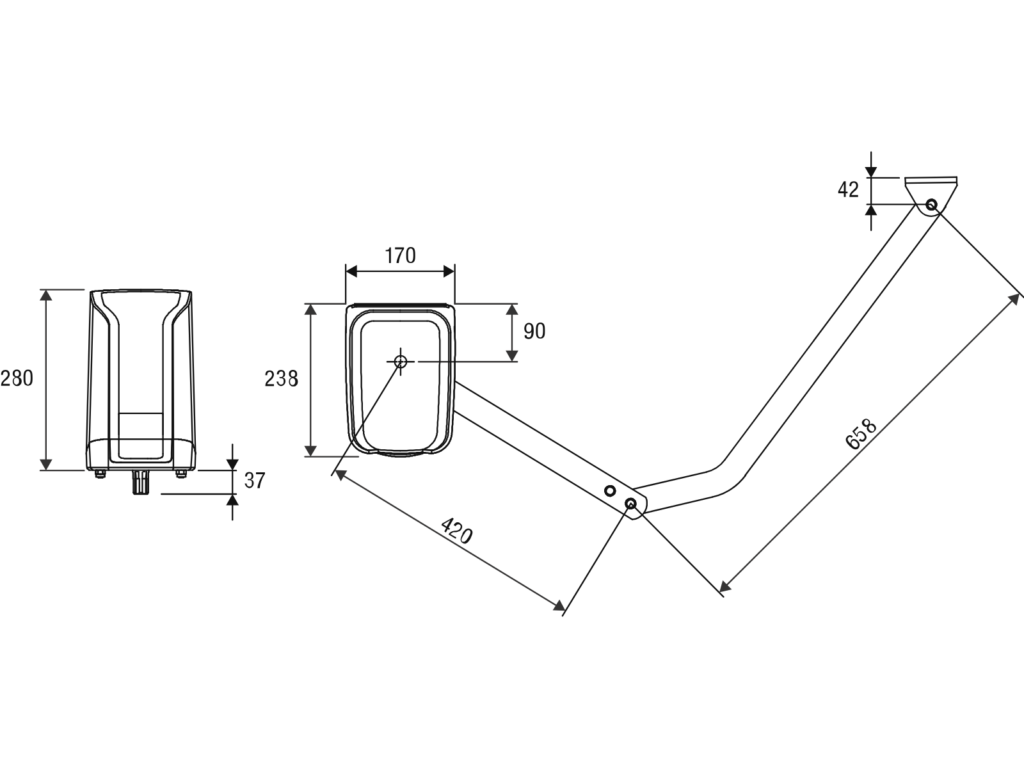

| Maksimalna dubina šarke | 350 mm |
| Ugrađena centrala | CP.SAM sa LCD ekranom |
| Radio-prijemnik | 433,92 MHz ARC, memorija 512 daljinskih |
| Enkoder i kontrola sile | Enkoder, STC i amperometrijska detekcija prepreke |
| Masa motora | 7,9 kg |
| Proizvođač |
Uputstva i dokumentacija za Beninca SAM.E24 PLUS – motor sa centralom za kapiju do 3 m
Galerija i video – Beninca SAM.E24 PLUS – motor sa centralom za kapiju do 3 m
Najčešća pitanja za Beninca SAM.E24 PLUS – motor sa centralom za kapiju do 3 m
Za kakvu kapiju je namenjen Beninca SAM.E24 PLUS?
Namenjen je intenzivnoj automatizaciji krilnih kapija sa velikim stubovima, krilom do 3 m i dubinom šarke do 350 mm. Konačan izbor zavisi i od mase, konstrukcije, vetra i broja ciklusa.
Da li SAM.E24 PLUS ima ugrađenu centralu?
Da. U kućištu je CP.SAM centrala sa LCD ekranom i integrisanim 433,92 MHz ARC prijemnikom za do 512 daljinskih upravljača.
Da li zglobna ruka dolazi uz pojedinačni motor?
Ne. Proizvođač izričito navodi da ruka nije uključena uz sam motor. Za montažu je potrebna odgovarajuća SAM.BA PLUS ruka ili komplet čiji je sadržaj unapred potvrđen.
Koliki je obrtni moment SAM.E24 PLUS motora?
Deklarisani obrtni moment je 240 Nm, uz STC sistem koji upravlja momentom u odnosu na položaj krila.
Koliko traje otvaranje kapije?
Proizvođač navodi približno 16 sekundi do 90°, uključujući fazu usporavanja. Stvarno vreme zavisi od podešavanja i geometrije montaže.
Da li motor ima enkoder i zaštitu od prepreke?
Da. Motor ima enkoder, STC upravljanje momentom i amperometrijsku detekciju prepreke. Fotocelije i ostala bezbednosna oprema i dalje su obavezni prema proceni instalacije.
Može li SAM.E24 PLUS da radi kada nestane struja?
Da, uz dve opcione baterije 12 V / 1,2 Ah. CP.SAM ima ugrađen punjač, ali baterije nisu sastavni deo pojedinačnog motora.
Koje mehaničke stopere ima motor?
Mehanički stoper u otvaranju je podesiv. Stoper zatvaranja je opcion i bira se prema konkretnoj montaži.
Šta sadrži proizvođački komplet KSAM PLUS?
Komplet obuhvata SAM.E24 PLUS, SAM.24 PLUS, dve SAM.BA PLUS ruke, PUPILLA.T fotocelije, STAR lampu i TO.GO2VA daljinski upravljač. Sadržaj konkretne Dracom ponude treba potvrditi pre kupovine.
Da li se SAM.E24 PLUS može povezati sa pametnim sistemima?
Pripremljen je za opcione X.BE KNX, Q.BE MQTT i PRO.UP dodatke. Funkcije zavise od ugrađene opreme, konfiguracije i dostupnih servisa.
Da li Dracom ugrađuje i servisira SAM.E24 PLUS?
Da. Dracom vrši proveru kompatibilnosti, prodaju, montažu i servis u Beogradu i širom Srbije. Pošaljite fotografije, širinu i masu krila, dubinu šarke i lokaciju objekta.
Problemi i rešenja za Beninca SAM.E24 PLUS – motor sa centralom za kapiju do 3 m
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
