Beninca PR.45E – motor za krilnu kapiju

Beninca PR.45E – motor za krilnu kapiju – opis proizvoda

Beninca PR.45E motor za krilnu kapiju

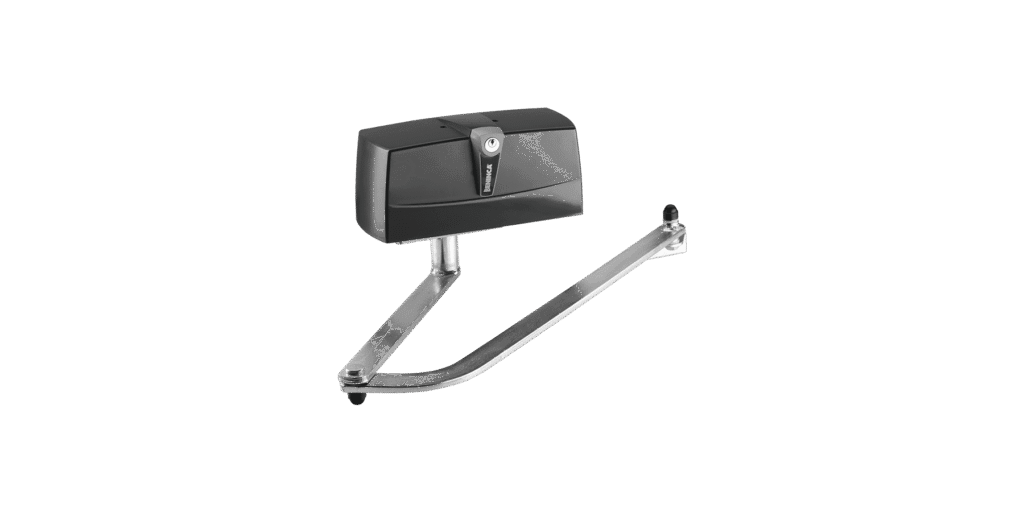

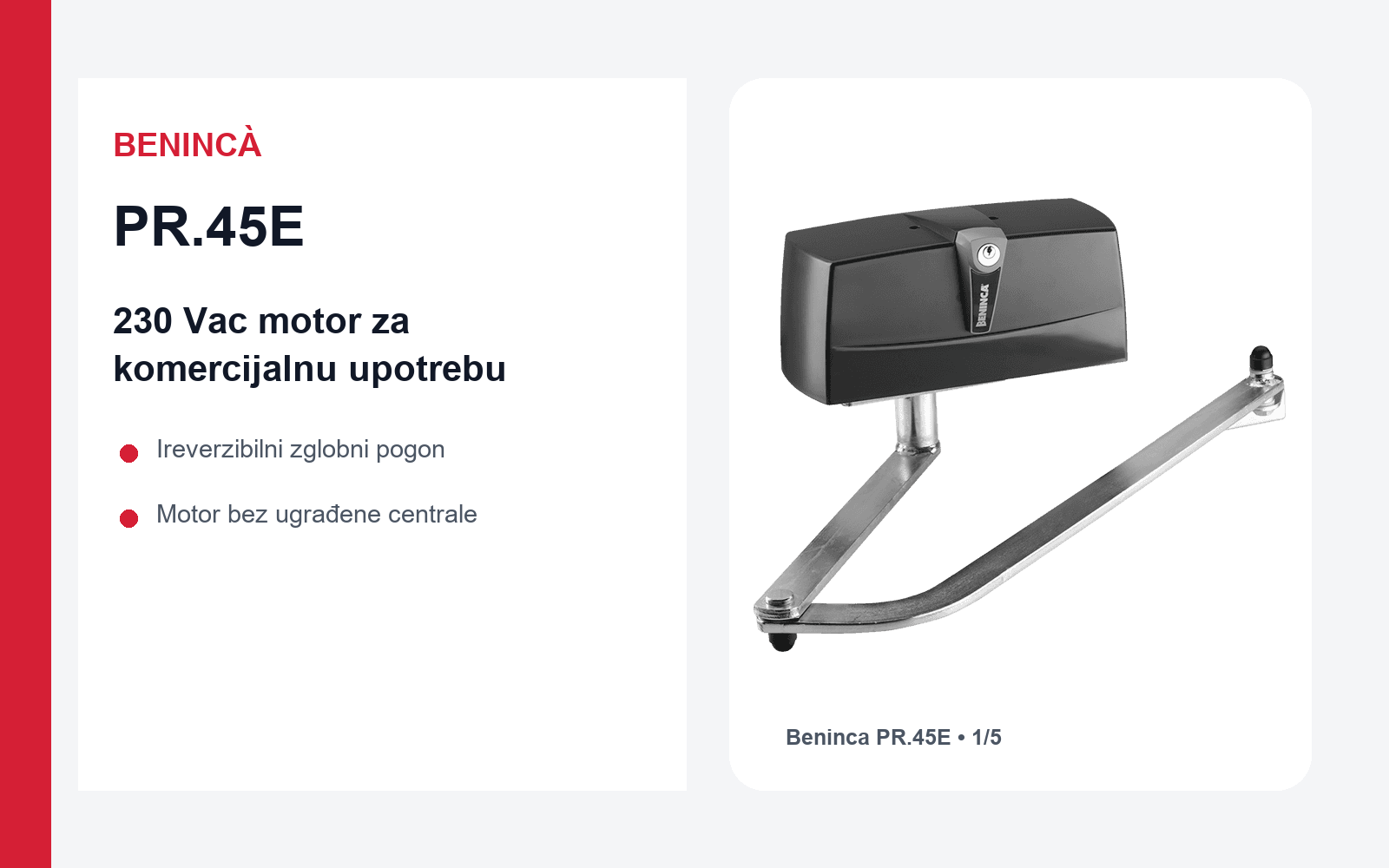

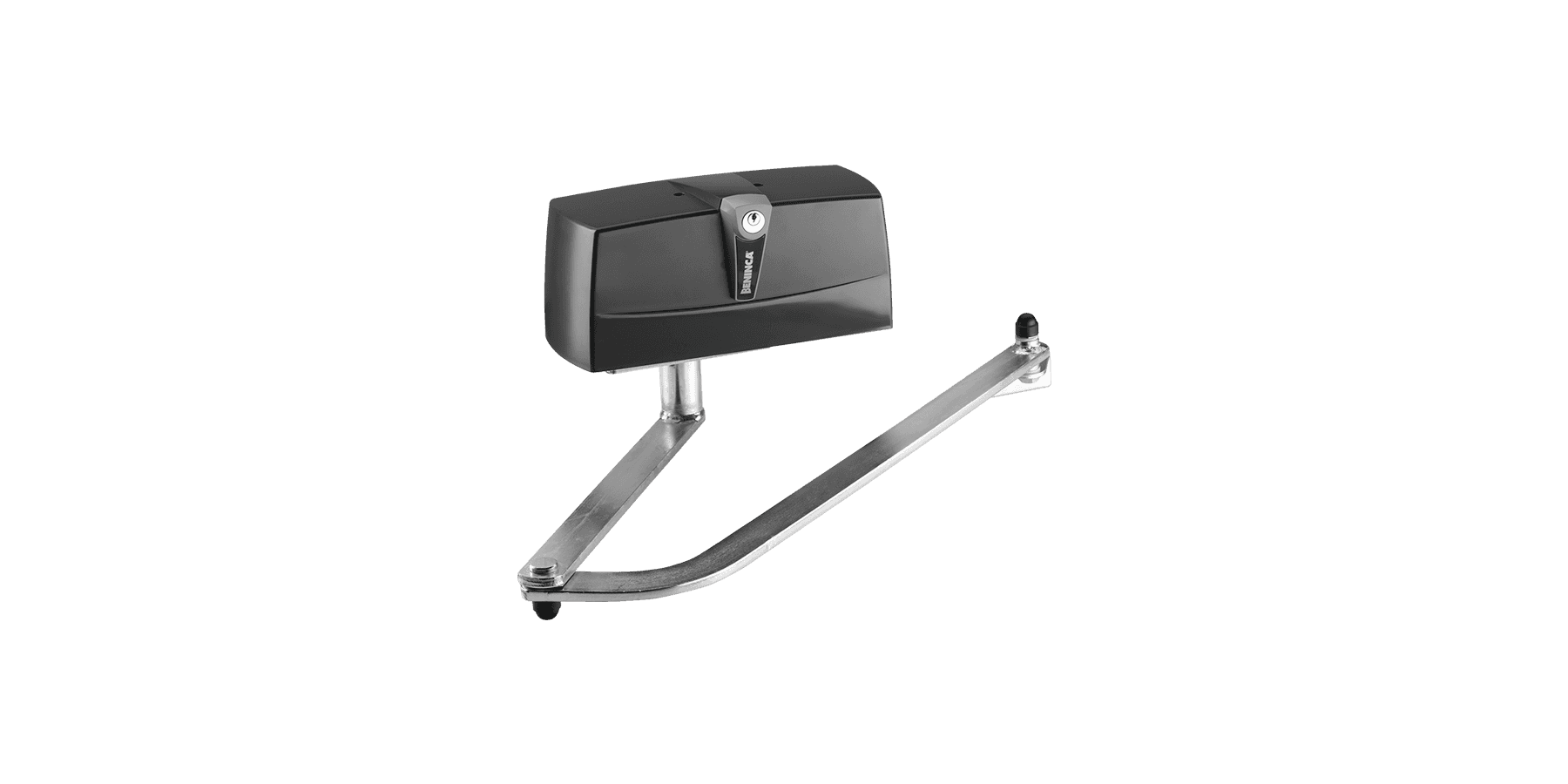

Beninca PR.45E je ireverzibilni elektromehanički motor sa zglobnom rukom za automatizaciju jednokrilnih i dvokrilnih kapija. Radi na 230 Vac, razvija 325 Nm i namenjen je krilu dužine do 3 m i mase do 300 kg, kada su geometrija šarki, vetrovno opterećenje i mehaničko stanje kapije u dozvoljenim granicama proizvođača.

Ovaj model je dobar izbor za stambene i komercijalne objekte kojima je potrebna robusna nadzemna automatika, lak pristup motoru radi servisa i pouzdano pozicioniranje pomoću ugrađenih elektromehaničkih krajnjih prekidača. Za tačan izbor motora Dracom proverava dimenzije krila, masu, dubinu šarke, širinu stuba, smer otvaranja i očekivani broj ciklusa.

Najvažnije prednosti

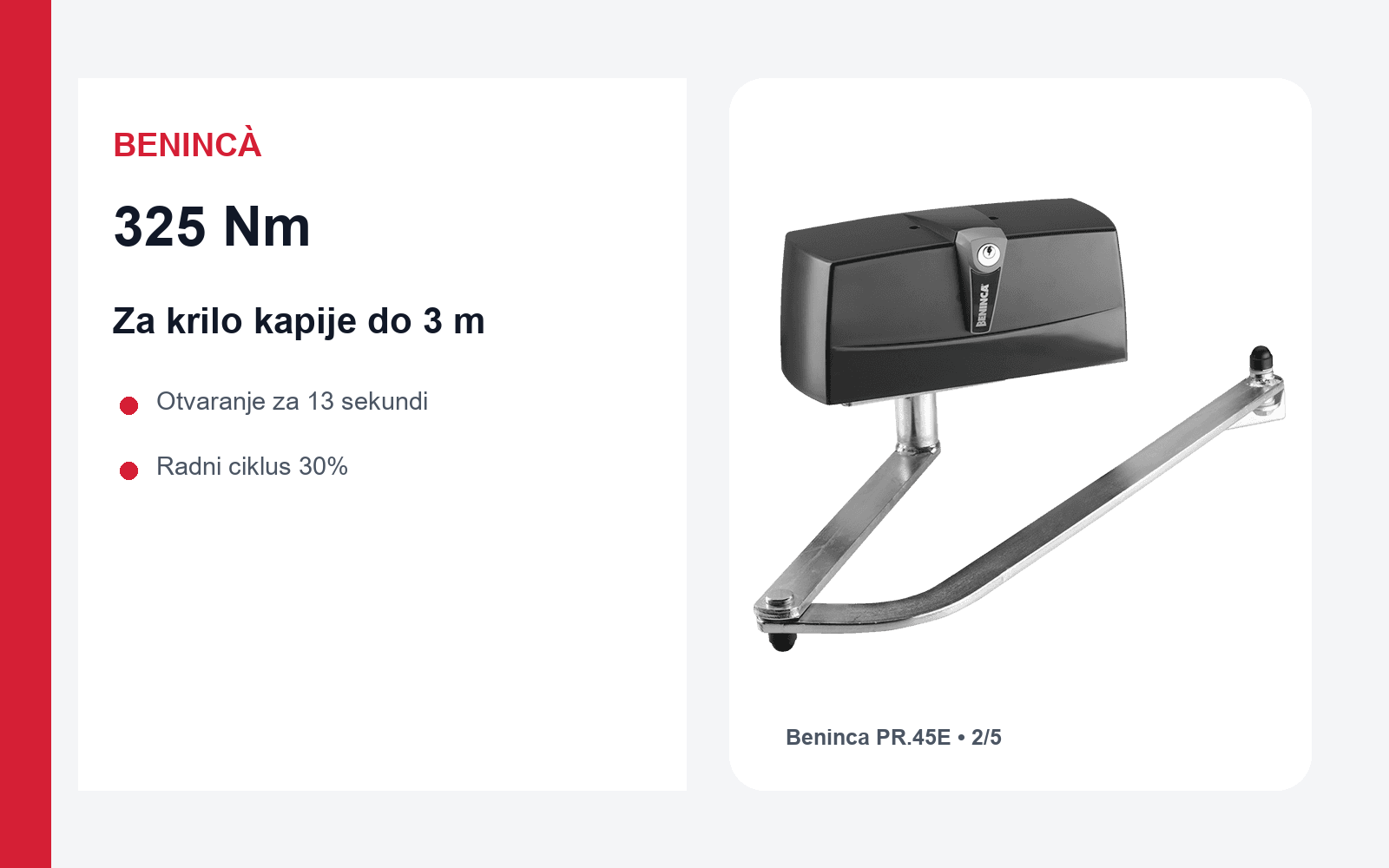

• 325 Nm obrtnog momenta za pravilno izbalansirana krila do 3 m i 300 kg.
• Vreme otvaranja približno 13 s prema zvaničnim tehničkim podacima.

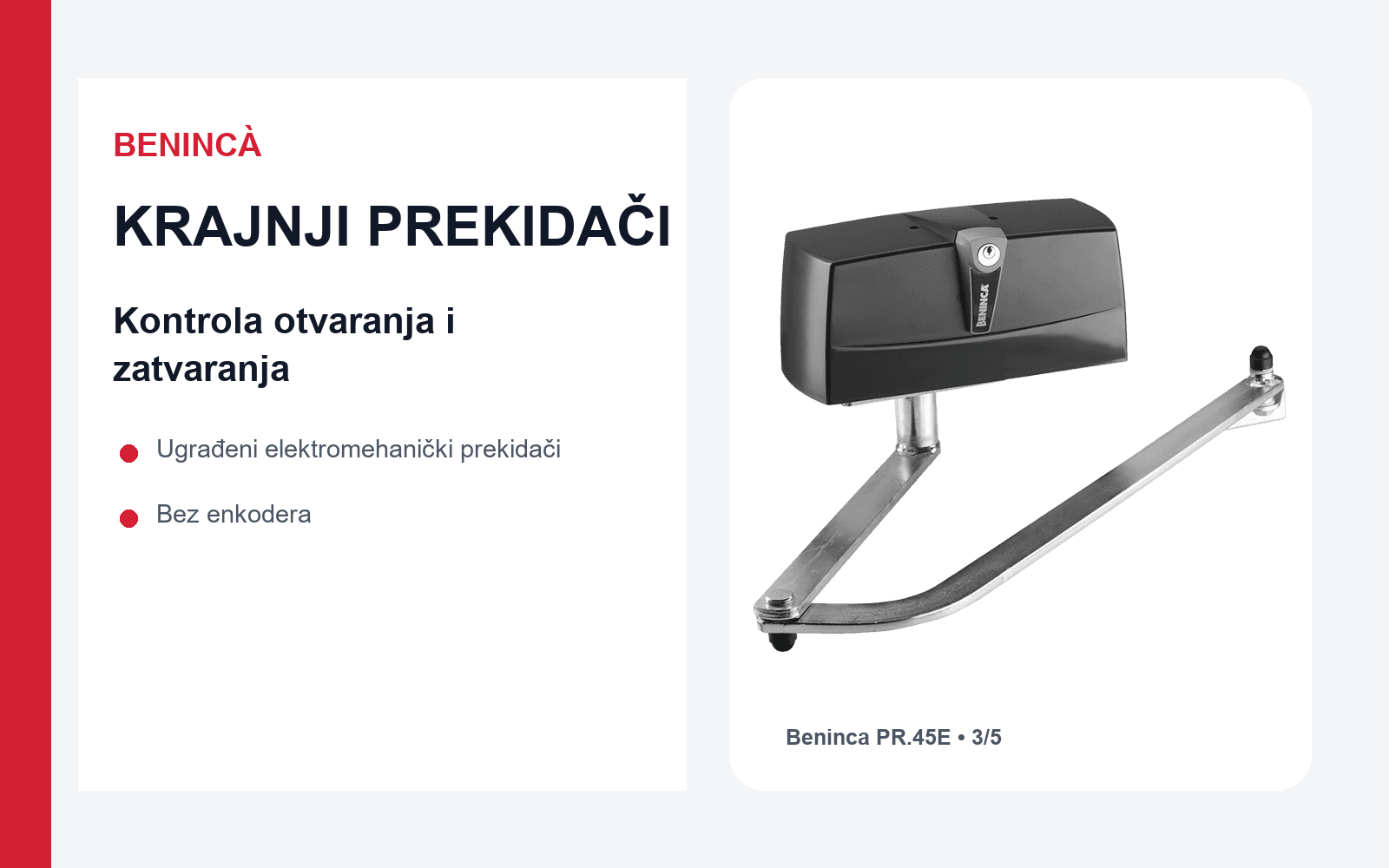

• Ugrađeni elektromehanički krajnji prekidači za otvaranje i zatvaranje.

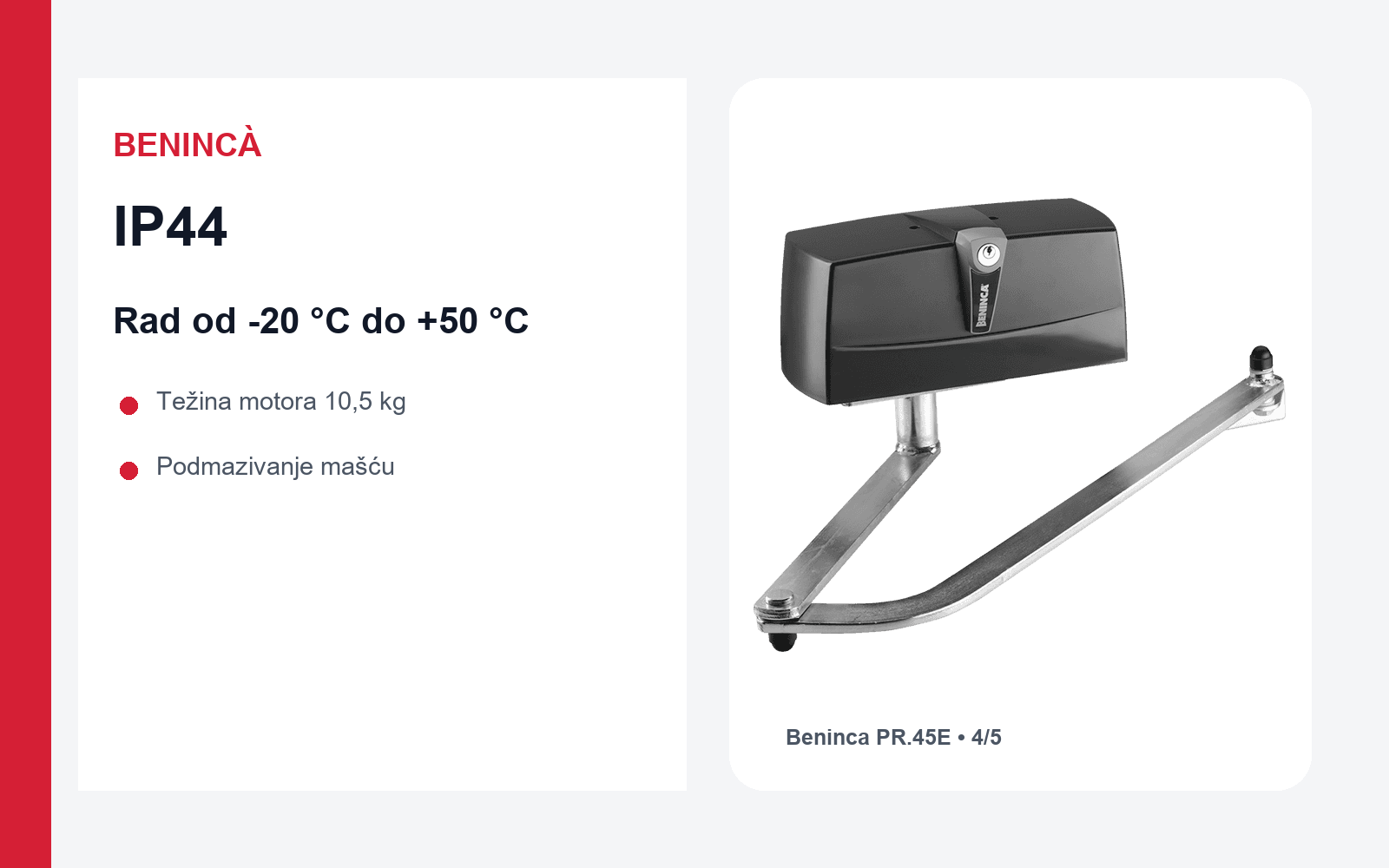

• IP44 kućište i deklarisan radni opseg od -20 °C do +50 °C.

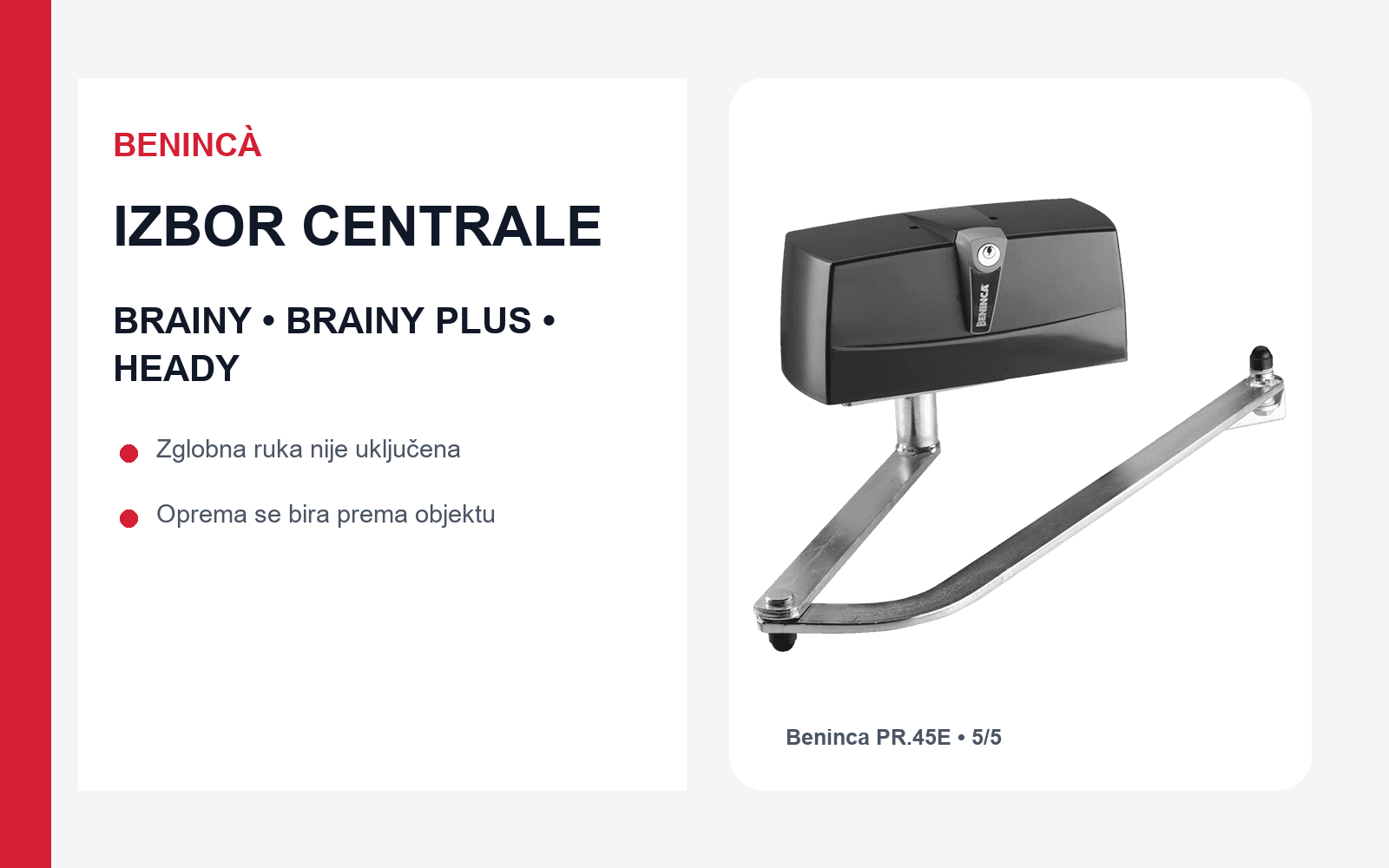

• Kompatibilnost sa centralama BRAINY, BRAINY PLUS i HEADY.
• Servisno pristupačna nadzemna montaža, bez ukopavanja pogona u tlo.

Šta je potrebno za kompletan sistem

PR.45E je sam motor. Zglobna ruka nije uključena i bira se odvojeno prema geometriji kapije. Za funkcionalan i bezbedan sistem potrebni su odgovarajuća upravljačka centrala, ruka, fotoćelije, signalna lampa, daljinski upravljači i mehanički ispravna kapija. Konačan sastav kompleta zavisi od broja krila, položaja stubova i zahtevanog nivoa bezbednosti.

Tehnički podaci

• Napajanje motora: 230 Vac
• Maksimalna apsorbovana struja: 1,75 A
• Obrtni moment: 325 Nm
• Vreme otvaranja: 13 s
• Radni ciklus: 30%
• Maksimalna dužina krila: 3 m
• Maksimalna masa krila: 300 kg
• Stepen zaštite: IP44
• Radna temperatura: od -20 °C do +50 °C
• Kondenzator: 10 µF
• Deklarisan nivo buke: ispod 70 dB(A)
• Masa motora: 10,5 kg
• Enkoder: ne

Problemi i rešenja

Motor se ne pokreće

Proveriti mrežno napajanje i osigurače centrale, komandu START, sigurnosne ulaze i termičku zaštitu. Ako je zaštita aktivirana zbog pregrevanja, sačekati hlađenje i utvrditi uzrok pre ponovnog rada. Merenje na 230 V sme da radi samo stručno lice.

Kapija se ne zaustavlja na pravilnom mestu

Isključiti napajanje, proveriti podešavanje kamova ugrađenih krajnjih prekidača, pričvršćenje zglobne ruke i mehaničke graničnike. Posle podešavanja obavezno ponoviti kompletan test otvaranja i zatvaranja.

Motor nastavlja da pritiska na kraju hoda

Najčešći uzrok je pogrešno podešen krajnji prekidač ili geometrija ruke. Ne ostavljati motor da duže radi protiv graničnika; proveriti kamove, položaj ruke i podešavanja centrale.

Rad je bučan ili neujednačen

Proveriti šarke, krilo, spojeve i pričvršćenje ruke. Kapija mora ručno da se kreće ravnomerno, bez zapinjanja. Za unutrašnje podmazivanje koristi se mast koju propisuje proizvođač; motor ne treba otvarati bez odgovarajuće stručnosti.

Motor se pregreva

PR.45E ima radni ciklus 30%. Proveriti broj uzastopnih manevara, masu i dužinu krila, vetrovno opterećenje i trenje u šarkama. Česta aktivacija termičke zaštite zahteva servisnu dijagnostiku, a ne samo ponovno uključivanje.

Montaža, prodaja i servis u Srbiji

Dracom obezbeđuje proveru kompatibilnosti, prodaju, profesionalnu montažu i servis automatike za krilne kapije u Beogradu i Srbiji. Za preciznu preporuku pošaljite fotografije kapije i stubova, širinu i približnu masu svakog krila, dubinu šarke i lokaciju objekta.

Važno: PR.45E radi na mrežnom naponu 230 V. Ugradnju, električno povezivanje, podešavanje sile i proveru sigurnosnih uređaja mora da izvrši stručno lice prema važećem uputstvu i lokalnim propisima.
